EDG通常采用凹面闪耀光栅和罗兰圆的结构设计, 如图1所示, 输入波导和输出波导/探测器阵列分别位于罗兰圆上, 且延长线相交于切点P, 凹面光栅位于大圆上(与罗兰圆相切于P, 且半径为罗兰圆的2倍), 罗兰圆的作用是实现聚焦的功能。 多色光通过输入波导入射, 被光栅反射后, 发生衍射, 不同波长的光经罗兰圆结构聚焦, 分别进入不同的输出波导/探测器中, 从而实现不同位置处单色光的输出。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 EDG的原理结构图Fig.1 The principle diagram of EDG

基于EDG分光器件可开发出集成式的片上光谱仪系统^[23]。 采用InGaAs探测器或Ⅲ — Ⅴ 光电探测器, 将其和EDG键合来实现芯片级光谱仪。 但无论是采用Ⅲ — Ⅴ 光电探测器还是InGaAs探测器, 由于材料体系所限, 集成和键合的过程均不是CMOS工艺兼容的, 加工成本较高。 选用SiON波导, 可以实现CMOS兼容的工艺, 从而降低加工成本。 浙江大学的Ma等^[23]提出基于EDG的CMOS可兼容芯片光谱仪的结构。 采用SiON作为波导的介质, SiO₂为波导的覆盖层, 在SOI晶圆上制作硅探测器, 探测器采用金属-半导体-金属的结构, 如图2所示, 信号光通过输入波导进入到平板波导区, 入射至光栅面, 被衍射后, 根据波长被聚焦至特定位置的硅波导探测器上。 探测器阵列和SiON平板波导对接耦合, 将光信号转换为电信号, 之后通过焊盘和读出电路连接。 整个芯片的尺寸为6 mm× 9 mm, 可实现0.5 nm光谱分辨率的近红外光谱探测, 根据SiON的透过率, 其探测范围可扩展至2 000 nm。

基于EDG结构的硅基片上光谱仪具有面积小、 齿面间距小且数量多、 单边输入输出等优点, 而且具有集成密度大、 通道频谱精度高和易于封装等优势。 但同时, 由于EDG结构的加工关键是在平板波导边缘处刻蚀阶梯光栅, 其相位差产生在平板波导内, 由于工艺的限制, 刻蚀侧壁不能保证完全垂直, 会在光栅槽面反射后激发出高阶模, 从而产生较严重的串扰。 因此应用中, 需要根据系统和性能要求, 进行综合考虑。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 基于EDG的集成光谱仪结构图[23]Fig.2 Schematic of the integrated spectrometer based on EDG[23]

AWG是由一个阵列波导和两个星形耦合器构成, 如图3所示。 入射的多色光经输入波导耦合, 并经输入端的星形耦合器被分配至阵列波导中, 沿着波导传播并进入输出端的星形耦合器中。 阵列波导中相邻波导的长度差值为dL, dL是中心波长λ _c的整数倍。 在输出端的星形耦合器中, 光束发生干涉, 并被聚焦至特定位置。 不同波长的光在阵列波导中会有不同的相位, 因此到达输出端的星形耦合器处相位不同, 导致光束聚焦至输出面的不同位置, 即实现了不同波长的光在输出波导的不同位置输出。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 AWG结构原理图Fig.3 Principle diagram of an AWG

AWG的性能特征主要取决于所采用波导材料的光学特性, 通常有基于低折射率差材料和高折射率差材料的AWG。 基于低折射率差材料的AWG, 如基于SoS波导(silica-on-silicon)的器件, 是利用SiO₂作为掩埋层, 中心和包层的折射率差值Δ n约为0.75%。 此种类型的AWG有着耦合效率高和传输损耗低的优势。 但是, 由于折射率差值较低, 导致波导的弯曲半径很大, 进而导致AWG的尺寸很大, 通常可达几个cm², 限制了器件的集成度^[24]。 高折射率差值材料的AWG, 如基于SOI(silicon-on-insulator)波导的器件, 折射率差值Δ n约为58%。 由于高的折射率差, 可使器件的尺寸缩小至亚微米的量级, 相较于基于SoS的AWG, 基于SOI的AWG尺寸缩小了两个量级^[24]。 但是, 此类AWG的主要问题是耦合损耗将增加, 同时对误差更为敏感, 导致制造过程中随机相位误差增加, 通道间的串扰随之增大, 将对加工工艺的精度提出更大的挑战。 在设计中, 根据器件尺寸的限制, 选择合适的材料体系, 也可在高折射率差和低折射率差之间进行折中, 采用折射率差适盅的Si₃N₄的材料来加工制作。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 (a) 带有一个片外探测器的SOI AWG光谱仪结构图; (b) AWG的设计版图[27]Fig.4 (a) Schematic of the spectroscopy setup using a SOI AWG spectrometer with a single external detector; (b) Design layout of the AWG[27]

基于AWG芯片可开发出集成式的光谱仪, Muneeb和Wang等^{[25, 26]}提出将Ⅲ — Ⅴ 族的硅基探测器和AWG芯片异构集成实现片上光谱仪。 Anton Vasiliev等^[27]则提出, 将片外探测器和AWG芯片封装的方案要优于片上集成的方案, 针对2~4 μ m的中红外波段的光谱应用, 给出了将一个标准的TO封装的InGaAs PIN探测器与AWG封装的光谱仪结构图, 如图4(a)所示。 其中AWG为12通道, 通道间隔为4 nm, 自由光谱范围为56 nm。 探测器被安装在AWG输出光栅上方, 可同时收集所有通道的光信号。 如图4(b)所示, AWG的每个输出通道连接MZI(mach-zehnder interferometer)的热光调制器, 可实现对AWG各路输出的单独控制。 基于AWG结构的硅基片上光谱仪具有较好的波长特性, 重复性和稳定性较高, 集成度较高。 但是, 在采用此种结构的过程中, 需要考虑损耗和通道间串扰, 进行容差设计。

硅基多模波导片上光谱仪主要是基于散斑测量的原理^{[6, 28, 29]}, 以实现较高的光子效率和高的灵敏度。 在此类型的光谱仪中, 由于探测到的光谱动态范围等于独立散斑的数目和光谱仪分辨率的乘积, 而散斑通常需要利用阵列探测器进行探测, 因此若要提高器件的探测范围, 则探测器的数量也相应地需要增加, 进而使得器件尺寸大大增加。 为了克服此限制, Molly Piels等^[30]提出一种利用片上模式发射器来改变输入发射条件的光谱仪结构, 在这种结构中, 动态探测范围和通道数的平方成正比。 如图5(a)所示, 光谱仪由硅基多模波导、 模式发射器和单模输入输出耦合器构成。 不同波长的输入光经单模输入模式发射器(设置发射条件)后, 再经多模波导传播后产生不同的输出散斑模式。 如图5(f)所示, 多模波导的输出对接耦合至输出端, 输出端用光栅结构, 也可用光电探测器来替代。 通过将待测输出端光的散斑模式和之前测量得到的一系列校准数据进行比对来得到输入光谱分布。 由于散斑也是发射条件的函数, 因此在测量过程中要确保发射条件和用于校准器件的发射条件的一致性。 在进行光谱重建时, 采用积极约束和Tikhonov正则化结合的重建方法, 以确保误差的最小化^[30]。 基于多模波导的硅基片上光谱仪可以以较小的尺寸实现大的光谱探测范围, 但同时由于校正过程较为复杂, 对算法的要求较高。

图5

Fig.5

Figure Option ViewDownloadNew Window

图5 多模波导光谱仪设计及响应[30] (a): 包含转换矩阵和集成光电探测器的原理图; (b): 3个不同位置处测量得到的散斑功率分布p(x; ω ); (c): p(ω )的平均自协方差; (d): 芯片的显微镜图; (e): 多模波导的掩膜视图; 图中颜色较浅的部分不属于测试部分; (f): 扇入/扇出的掩膜视图; 多模输入/输出在左侧, 通过锥形波导输出, 对接耦合至12个单模波导Fig.5 Spectrometer design and response[30] (a): Schematic including input switch matrix and integrated photodiodes; (b): Measured speckle pattern p(x; ω ) at three different positions; (c): Mean autocovariance of p(ω ); (d): Micrograph of fabricated chip; (e): Mask view of the bus waveguide; Waveguides that are not part of the device under test are lighter in color; (f): Mask view of the fan in/out; The multimode input/output enters at left, tapers out, and is butt-coupled to 12 single mode waveguides

综上所述的三种色散型硅基光谱仪中, 基于多模波导的硅基片上光谱仪可以实现较高的分辨率, 但同时光谱探测范围较小, 而且技术成熟度较低, 目前还处于研究阶段。 基于EDG或AWG的硅基片上光谱仪的设计和加工都相对成熟, 可实现较高的光谱分辨率和较大的光谱探测范围。 相较于AWG结构来讲, EDG的结构设计相对简单, 集成密度高, 但串扰严重, 对工艺的要求较高。 AWG结构是目前较为常选的硅基片上光谱仪结构。 国内相关研究机构, 针对微型色散光谱仪也开展了相关研究, 如重庆大学^[31]、 浙江大学^[32]、 西北工业大学乔大勇团队^{[33, 34]}等在微型光谱仪的关键技术领域取得一定进展, 但主要是针对微型化光谱的研究, 光谱仪结构中仍包含镜片、 狭缝等传统光机元件。 对芯片级的光谱仪系统研究较少, 单纯是将AWG或EDG结构作为通信领域应用的波分复用元件开展了相关研究^[35], 并未从光谱仪角度出发对整个系统开展相关研究。

空间外差式光谱仪结构(spatial heterodyne spectrometer, SHS)属于静态的傅里叶变换型光谱仪, 较为常见的是采用波导型马赫曾德尔干涉仪(Mach-Zehnder interferometer, MZI)阵列来实现。 在基于MZI阵列的平面波导SHS中, 通过构建不平衡的干涉仪结构(MZI的两臂长度不一致)来实现相位差, 越不平衡的MZI 结构, 对应的分辨率越高。 Mirosń aw Florjaczyk等^[36]提出多孔径输入型SHS, 如图6所示, 器件由多个波导形成多孔径输入, 每个输入对应一个独立的MZI。 输入信号沿着阵列MZI传播, 并发生干涉, 在输出端可以得到功率分布, 利用匹配的光电探测器来测量输出功率, 通过对得到的光功率分布进行傅里叶变换, 可以得到输入光的光谱信息。 相较于单孔径输入, 多孔径器件的光通量和波导数目成正比, 在测量来自空间扩展光源的信号时, 具有明显的优势。 由于器件的加工等会引入相位误差, 可以通过算法的校正来消除这些误差, 例如在恢复算法中利用查表法^[36]。

图6

Fig.6

	Figure Option ViewDownloadNew Window

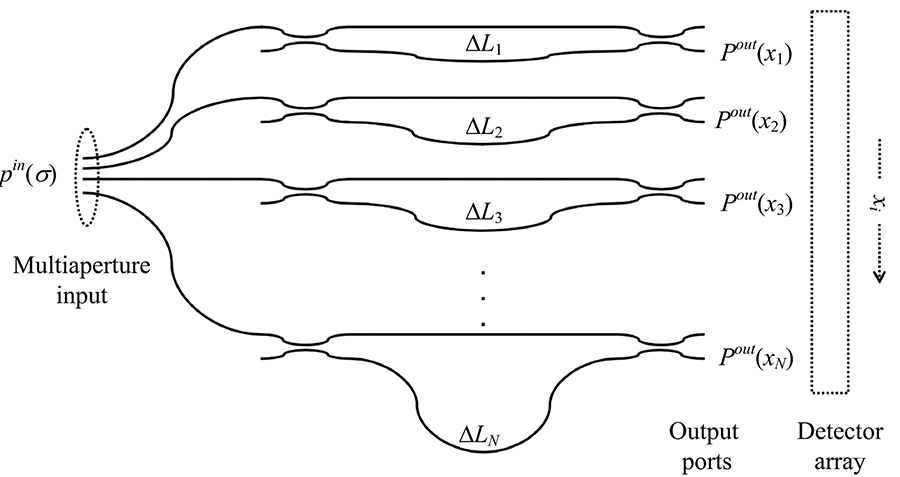

	图6 由阵列马赫曾德尔干涉仪构成的波导光谱仪原理图Fig.6 Schematic of the waveguide spectrometer formed by arrayed Mach-Zehnder interferometers

相较于AWG和EDG, 阵列MZI结构还有一个重要的优势, 即制作工艺的鲁棒性。 这是因为相位和幅度误差可以很容易被测量, 并通过校正算法进行修正, 而不需要通过加工来对波导的结构尺寸进行改变。 例如, 切趾法校正也可以被应用在校正算法中来代替专用的切趾光学元件。

针对某些对版图面积限制较小的应用, SHS可以不损失信噪比, 在较窄的光谱带宽中实现高的分辨率。 然而, 针对一个给定的光谱带宽, SHS方案中若要提高分辨率, 需要更多的MZI, 器件的尺寸迅速增加。 驻波集成式傅里叶片上光谱仪(stationary wave integrated Fourier transform spectrometer, SWIFTs)可以在较小的尺寸上实现高分辨率。 Nie等^[37]提出一种新型的同向传播的SWIFTs结构, 如图7所示。 待测信号首先入射至MMI(multimode interference)耦合器的输入端, 之后被分到2个不同宽度的平行波导中, 两波导中的光在传播过程中不会发生能量交换, 不同宽度波导中光传播的相速度不同。 虽然两个平行波导在空间上分开, 但两波导中传播倏逝波的尾部有轻微重叠, 因此会在两平行波导之间形成干涉图样。 在干涉图像具有最好对比度的地方, 放置一个具有合适周期的光栅用来将干涉图样向上衍射至探测系统。 对采集到的光强随波导长度变化的信号进行傅里叶变换, 可以得到输入光谱信息。 采用CMOS兼容Si₃N₄工艺加工平台来加工制作, 器件的尺寸为0.1 mm², 可实现6 nm左右的分辨率和100 nm的带宽。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 同向传播驻波FTS的概念图[37]Fig.7 Conceptual drawing of the co-propagative stationary FTS[37]

此类型的SWIFTs中, 光谱分辨率和波导长度成反比, 可以通过增加波导长度进一步改善分辨率。 带宽主要受限于探测器的波长响应范围和波导中传输的波长范围。 因此, 只要是在波导的透明波段范围内, 再集成对应响应波长的探测器, 可针对不同的波长窗进行不同用途的设计。

除了通过改变干涉仪两臂的物理长度来实现光程差的变化外, 还可通过热光调相改变材料折射率的方法来实现光程差的变化。 为了获得较高的光谱分辨率, 需要折射率的变化率较高。 Mario C.M.M. Souza等^[22]提出了基于SOI平台的, 带有集成微加热器的硅基傅里叶变换光谱仪(silicon photonics-based Fourier transform spectrometer, Si-FTS)结构, 如图8(a)所示。 器件由一个标准的MZI结构集成金属微加热器构成, 外部光耦合至芯片后, 进入MZI的两臂, 之后通过Y分支耦合器发生干涉并输出, 被光电探测器探测, 器件的总尺寸为1 mm²。 MZI的每个臂由总长为30.407 mm的螺旋线构成[如图8(d)所示], 被独立驱动的镍铬微加热器覆盖, 两臂之间绝热。 最终, 以每个加热器2.5 W的功耗, 在193.4 THz周围以0.38 THz的分辨率恢复了一个7 THz宽的光源光谱。 由于引入了热调, 加热引起的热光非线性、 热膨胀和色散会给光谱重建引入误差, 导致得到的光谱和实际光谱之间有误差。 为了消除此种误差, 需要在光谱信号处理算法上考虑这些影响并进行修正。 Mario C.M.M. Souza等^[22]提出在光谱重建算法中引入与频率和温度变化相关的等效折射率和臂长的变化函数, 函数中各展开项的参数确定主要通过各影响因素的实验来进行标定和拟合, 从实验结果中提取参数。 同时, 考虑通过标准光源光谱对对非线性进行标定和校正。

图8

Fig.8

Figure Option ViewDownloadNew Window

图8 基于热调的片上Fourier变换光谱仪 (a): SOI平台上的MZI与集成金属微加热器的原理图; (b): 器件的横截面图, 给出了条形硅波导的准TE模式和电流流过微加热器时的加热区域(光线为红色); (c): 实验器件的光学显微图, 总版图为1 mm2; (d): 加热器下MZI臂的光学显微图; (e): 宽带功率分束/合束器的电子显微镜图Fig.8 On-chip Fourier transform spectrometer (a): Schematic of a MZI with integrated metal micro heaters on silicon-on-insulator (SOI) platform; (b): Device cross-section illustrating the quasi-TE mode (energy density) of the strip silicon waveguide and the heated area (light red) when current flows through the micro heater; (c): Optical micrography of the experimental device with a total footprint of 1 mm2; (d): Dark field optical micrography of the MZI arm underneath the heater trails; (e): SEM image of the broadband power splitter/combiner

考虑到现有硅光设计和制造的优势, 基于热调的片上Si-FTS的性能提升潜力很大。 首先, 对于一个给定的器件, 工作窗口将由波导光耦合/分束器决定。 这些器件可在几百纳米的范围内提供较平坦的响应, 同时拥有较低的损耗, 这些都允许基于热调的Si-FTS可在较宽的带宽内工作。 其次, 利用低损耗的硅波导制造工艺, 结合CMOS兼容硅器件热光效应引起的大折射率变化率, 可实现较高的光谱分辨率。 最后, 通过适当的设计改变, 可较大改善功率效率。 例如, 利用迈克尔逊干涉仪代替MZI结构来加倍光程, 同时引入热隔离结构增加热效率等。 这些优势都使得基于热调的Si-FTS在成为稳定的通用型便携光谱仪方面具有较大的潜力。

通过对MZI阵列结构进行重新排布和设计, 可实现光谱仪信噪比(SNR)和光谱通道扩展能力的提升。 Derek M. Kita等^[38]展示了一种变形的片上数字傅里叶变换光谱仪(digital Fourier transform spectrometer, dFTs), 它可以通过重组的MZI结构的时域调制实现高光谱分辨率。 光谱仪主要是基于如图9(a)所示重组的MZI结构。 MZI的每个臂由j/2(j是偶整数)个级联光开关和不同长度的波导连接在一起。 当光在MZI的两臂中都沿参考光路[如图9(a)中黑色标记波导]传播时, 此时MZI是平衡结构, 两臂之间的光程差为0。 而图9(a)中红色标记的波导路径和参考路径不同, 相邻波导长度相差2的幂指数倍的Δ L。 结合开关序列, 每种开关的排列组合都对应一个两臂之间特定的光程差, 光程差可从0覆盖至(2j-1)· n_g· Δ L, 变化的步长为n_g· Δ L, 其中n_g代表波导的群折射率。 如图9(b)所示, 给出了一个64通道的dFTs, 器件借助一个商用硅光代工艺线制作, 光开关采用热光相移设计。 光谱仪集成了1个片上Ge光电探测器和一个标准的FC/PC光纤连接器接口, 使其成为一个独立的“ 即插即用” 的光谱分析器件[如图9(c)所示]。 为了抑制噪声和提高光谱分辨率, 在光谱重建的过程中, 通过应用非负弹性网方法来求解重建过程中的正则化问题, 并用此算法重建了两种多色光输入时的光谱信号, 实现了高品质的光谱重建^[45]。

图9

Fig.9

Figure Option ViewDownloadNew Window

图9 (a)一个拥有j个开光的dFT光谱仪的结构框图, 共有j/2-1个重复的台阶; (b)前道硅制造工艺后的64通道dFT光谱仪的俯视显微图, 给出了干涉仪的排布, 热光开关和波导集成Ge探测器; (c)全封装的, 即插即用光谱仪图, 具有标准的FC/PC光纤接口和控制及信号读出电缆[38]Fig.9 (a) Block diagram illustrating the generic structure of a dFT spectrometer with j switches and K=j/2-1 repeated stages indexed by k∈ [1, K]; (b) Top-view optical micrograph of the 64-channel dFT spectrometer after front-end-of-line silicon fabrication, showing the interferometer layout, the thermo-optic switches and waveguide-integrated germanium photodetector; (c) Photo of the fully-packaged, “ plug-and-play” dFT spectrometer with standard FC/PC fiber interface and a ribbon cable for control and signal read-out[38]

Si-dFTs采用标准的硅光工艺加工和封装, 可实现大规模、 低成本制造。 同时, 还具有以下优势: 首先, Si-dFTs的光谱通道数和分辨率随着级联开关数目指数变化, 提升了器件的光谱通道扩展能力, 有助于器件分辨率的提升。 其次, 相较于基于热光或电光的折射率调制, Si-dFTs对波导路径直接的改变可以提供更大范围的光程差调制(超过100倍), 可以较小的尺寸实现超高的分辨率。 同时, 由于温度引起的光程差的变化和干涉仪臂的物理长度成线性关系, 因此相较于现有的片上傅里叶变换型光谱仪, Si-dFTs对温度变化更不敏感。 最后, 得益于多路的优势, Si-dFTs相较于色散器件, 拥有较高的SNR。 而且, 该光谱仪只需要一个光电探测器, 进一步减小了系统的复杂度和成本。 Si-dFTs提供了一种高性能、 稳定的片上光谱分析解决方案。

传统的傅里叶变换光谱仪结构主要是基于迈克尔逊干涉仪, 通过移动干涉仪其中一臂中的反射镜来改变光程差。 在芯片上实现此结构对加工工艺的要求较高, 但随着微结构加工工艺的发展, MEMS技术的突破为此方案提供了一种有效的解决方案。 MEMS型光谱仪的实现首先是将MEMS微镜和梳状的致动器粘接在一起以实现迈克尔逊干涉仪中一臂的移动。 之后, 随着加工工艺的发展, 出现了利用表面微机械集成分立的光学元件实现的FTIR(Fourier transform infrared)光谱仪^[39]和用光栅反射器来实现迈克尔逊干涉仪结构, 以克服金属化垂直表面所需的额外空间^[40]。 这些技术中, MEMS致动器只能移动有限的距离, 量级为几十μ m, 极大限制了FTIR光谱仪的光谱分辨率。 同时, 器件还需要大型的He-Ne激光器来感应动镜的位置。 为了克服这些限制, 开发出了半平面分束器结构和可实现几百μ m长移动距离的MEMS致动器^[41], 同时通过电容传感来感知微镜的位移并进行自校准。 这些技术的发展促成了片上MEMS光谱仪^[42]。 Yasser M Sabry和Mazen Erfan等^{[12, 13]}提出了如图10(b)所示的MEMS芯片式FTIR光谱仪结构, 由迈克尔逊干涉仪和MEMS微致动器构成。 MEMS致动器可以推拉动镜在干涉仪两臂之间产生大的光程差, 同时利用电容传感技术记录动镜的位移信息。 输入/输出光的收集通过多模光纤来实现, MEMS的输出光直接被探测器接收并转化为电流信号。 探测器探测到的干涉电流信息, 结合传感电容记录的位移信息, 可得到光程差和输出光强之间的关系, 对其进行傅里叶变换, 得到输入光的光谱信息。 MEMS FTIR光谱仪探测范围的上限受限于光源、 光纤和探测器的响应波长范围, 下限则受限于硅材料的吸收。 利用InGaAs光电探测器和基于SiO₂的光纤, 可以实现1 300~2 500 nm的光谱探测范围, 光谱分辨率为7.5 nm@1 550 nm。 在加工制作的过程中, 采用基于SOI的深刻蚀技术, 可以确保批量生产, 以实现MEMS FTIR光谱仪的低价。 采用此结构的光谱仪, 实现了在10 cm长度内对2‰ 的C₂H₂和CO₂等气体的探测^[13]。

图10

Fig.10

	Figure Option ViewDownloadNew Window

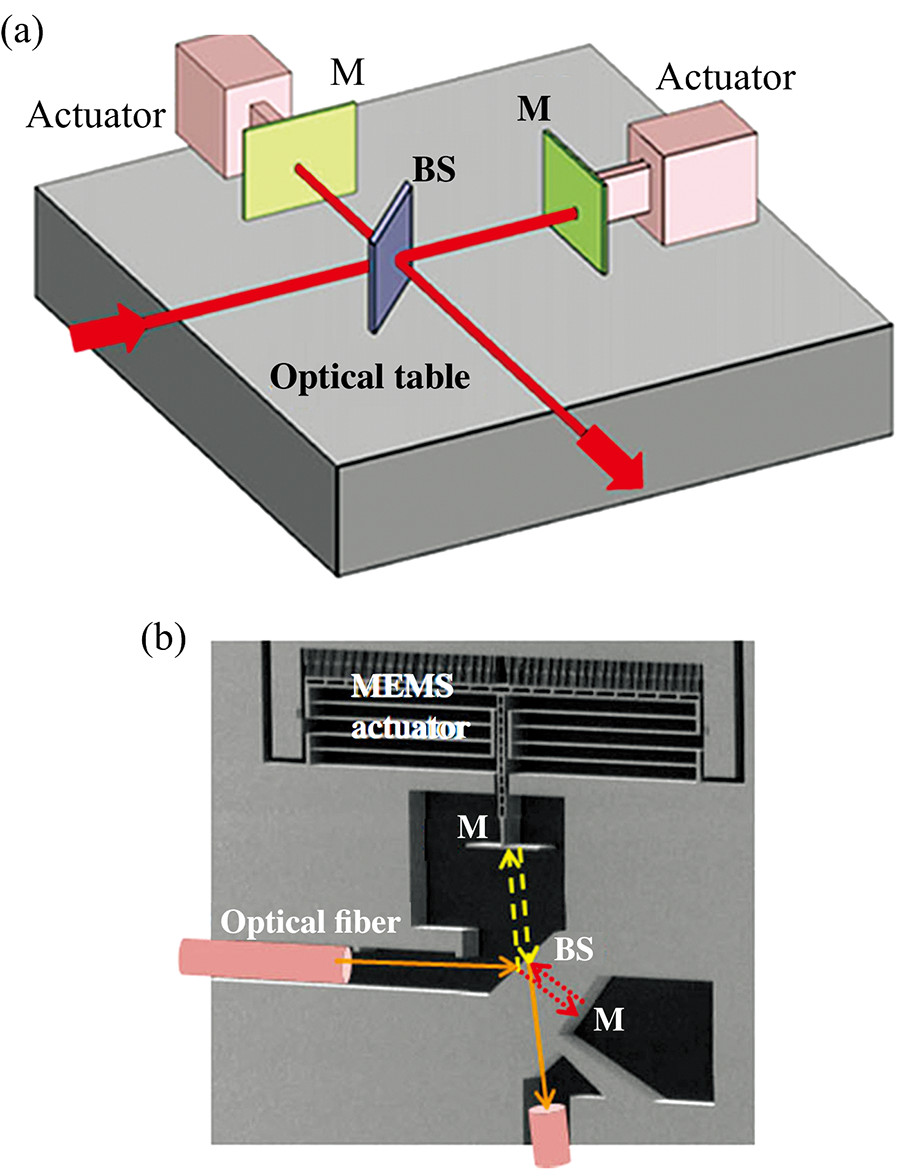

	图10 (a) 迈克尔逊干涉仪的光学实验台, 光学和光机器件置于平台上且光线在平台内传播; (b) 微机械迈克尔逊干涉仪的单片集成[12] BS: 分束器; M: 镜子Fig.10 (a) Optical-bench Michelson interferometer where the optical and the optomechanical components are arranged on an optical table and the light is propagating inplane with respect to the table; (b) Monolithically integrated micromachined Michelson interferometer[12] BS: Beam splitter; M: Mirror

通过以上的分析可得, 色散型和傅里叶变换型光谱仪有着不同的优势, 在我们的研究中, 通过将这两种不同类型的光谱仪结构相结合, 提出了一种新型的硅基片上光谱仪结构。 此结构通过傅里叶变换型的光谱仪结构首先对入射光进行宽光谱预分光, 这主要是利用其光谱探测范围宽和信噪比高的优势, 之后利用色散型光谱仪结构对预分光后的光谱进行进一步的精细分光, 这主要是利用其分辨率高的优势。 由于MZI结构适用于宽光谱分光, 因此采用MZI结构来实现宽光谱预分光功能。 单个的MZI结构无法满足芯片的分光需求, 需要对MZI结构进行串、 并联设计, 采用串并联设计的多级MZI结构。 通过设计调整MZI两条延迟线的光程差以及耦合器的耦合系数等参数, 可实现所需的带宽的光谱输出。 精细分光是通过AWG结构来实现。 光谱仪的结构如图11所示, 耦合至波导分光芯片中的宽光谱输入光, 首先经级联MZI波导宽谱分光模块进行光谱宽带的预分光, 对输入光进行粗分, 然后经过高分辨率的AWG模块分别进行各光谱谱带内的高分辨率光谱分光, 从而实现宽光谱范围、 高分辨率的光谱分光。 利用此结构, 可实现对1 150~1 550 nm范围内的光谱分光: 输入光的光谱范围为1 150~1 550 nm, 经两级MZI结构分光后, 得到带宽为100 nm的四束输出光。 之后, 经4个中心波长不同的8通道的AWG结构, 得到通道间隔为12.5 nm的光谱, 合计32路光输出。 此结构的硅基片上光谱仪将具有较宽带宽的级联MZI结构和较高分辨率的AWG结构相结合, 在实现较大光谱范围的同时可实现较高的光谱分辨率。 同时, 还可通过对MZI结构或AWG结构加上热调模块, 对其进行光谱差分分析来进一步提高分辨率, 可实现nm级的光谱分辨率。

图11

Fig.11

	Figure Option ViewDownloadNew Window

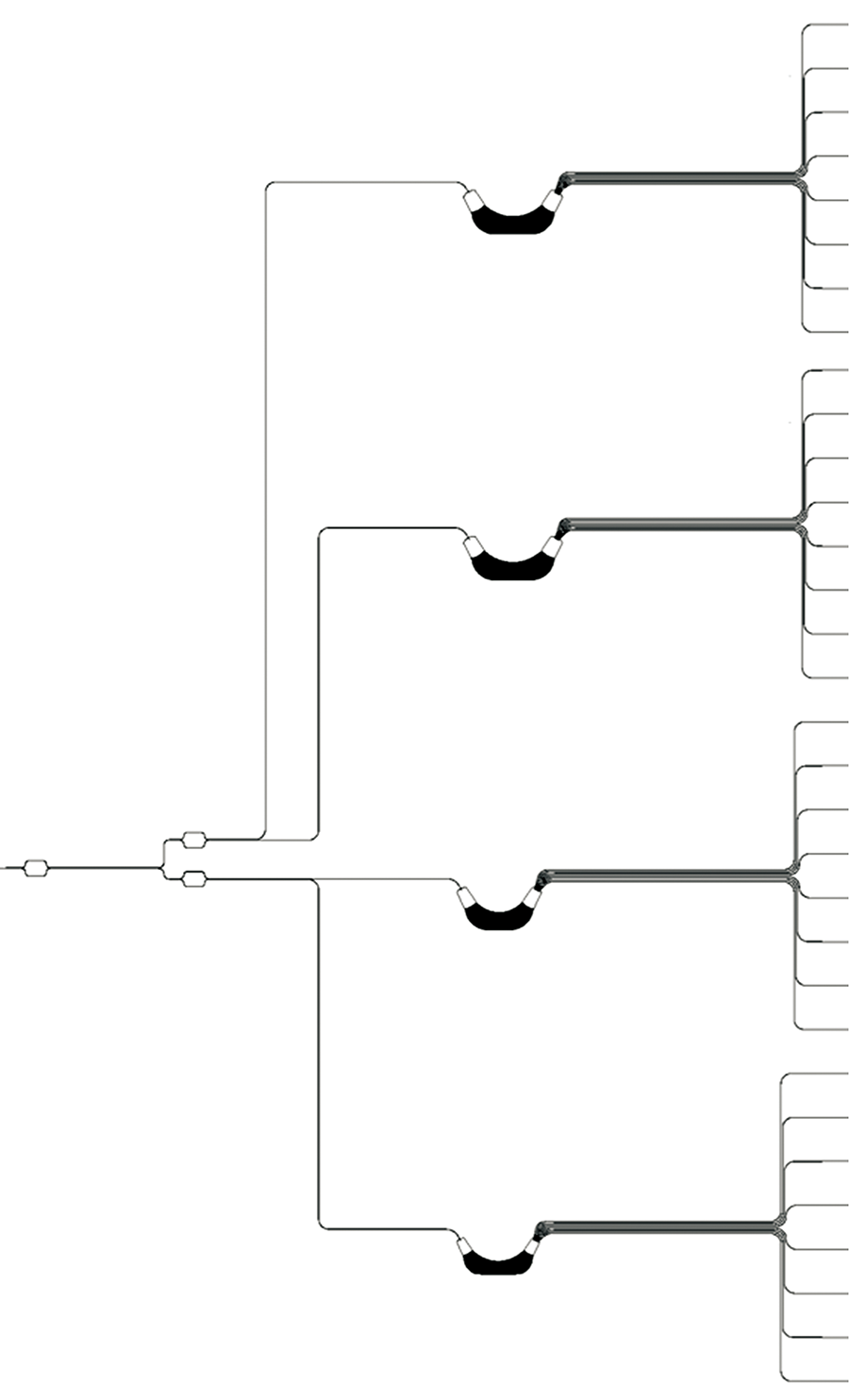

	图11 基于级联MZI和AWG结构的光谱仪结构图Fig.11 Schematic of the on-chip spectrometer based on cascaded MZI and AWG

针对以上几种不同类型的Fourier变换型硅基片上光谱仪, SHS型光谱仪可在较窄的带宽内实现高分辨率, 增大光谱范围时, 面临着尺寸的限制; SWIFTs的带宽主要受限于探测器的响应范围和传输波导, 同时也可以通过增加波导的长度来提高分辨率, 但相应地探测器阵列的规模要随之扩大, 而且器件使用时的对准难度较大; 基于热调的片上Si-FTS可同时实现较大的光谱探测范围(几百nm)和较高的光谱分辨率(nm级), 在成为通用型的片上光谱仪方面具有较大的潜力, 但同时需要解决热调带来的非线性、 热膨胀以及色散等问题。 Si-dFTs型片上光谱仪的光谱通道数和分辨率随着级联开关数目指数变化, 极大地提升了器件的光谱通道扩展能力, 可以以较小的尺寸实现大的光谱范围和高分辨率, 但同时由于涉及热光开关的转换, 损耗较大, 会引入相位误差; 硅基MEMS型Fourier变换光谱仪, 在未引入热光调相的前提下, 可实现大的光谱范围(几百nm)和高的分辨率(< 10 nm), 系统的集成度较高, 难点在于对MEMS型光学器件的工艺加工精度要求较高。 我国针对微型的Fourier变换型光谱仪开展了相关研究, 如北京交通大学针对全光纤的MZI滤波器、 重庆大学对基于MOEMS光栅调制器为核心元件的微型近红外光谱仪等开展了相关研究, 长春光机所设计了光谱折叠式的微型近红外光谱仪^{[43, 44]}, 可实现800~2 400 nm的光谱探测范围, 光谱分辨率约为10 nm。 与色散型的光谱仪相似, 国内的研究机构针对变换型微型光谱仪的研究, 主要是基于光机器件的微型化研究, 针对近几年新兴的基于波导型的片上结构研究较少。
