显微共聚焦拉曼光谱仪(InVia, 英国雷尼绍Renishaw公司); ZF-7型暗箱三用紫外分析仪; KH-300DB型超声波清洗器。

碱性橙Ⅱ 标准品(99%); 酸性橙Ⅱ 标准品(99%); 硝酸银(AR); 柠檬酸钠(AR); 优级纯N, N-二甲基甲酰胺 (DMF); 聚乙烯比咯烷酮 (PVPK40); 其他试剂均为分析纯; HSGF₂₅₄薄层板(25 mm× 75 mm)。

1.2.1 水相银溶胶

将浓度为0.02% AgNO₃溶液150 mL放入微波炉中, 微波火力开置最大, 加热5 min, 溶液出现沸腾后, 从微波炉中取出, 迅速加入4 mL浓度为1%柠檬酸钠溶液, 放入微波炉中再加热2 min, 溶液沸腾, 取出冷却备用^[7]。

1.2.2 有机相银溶胶

将10 mL AgNO₃与PVP K40(摩尔比10:1)的混合溶液加入到100 mL沸腾的DMF中, 其中AgNO₃浓度为 1× 10^-3 mol· L^-1, 继续加热1 min, 取出冷却备用^[8]。

1.3.1 标准品溶液配制

准确称取碱性橙Ⅱ 和酸性橙Ⅱ 标准品各10.0 mg于100 mL容量瓶中, 甲醇溶解并定容, 混匀, 作为标准品溶液备用。

1.3.2 模拟阳性样品制备及提取方法

模拟阳性样品制备: 称取1.00 g粉碎后样品多份置于离心管中, 加入碱性橙Ⅱ 和酸性橙Ⅱ 混合标准溶液, 使碱性橙Ⅱ 、 酸性橙Ⅱ 添加量分别相当于10, 6和3 mg· kg^-1, 振荡15 min后混匀, 放置过夜。

提取方法: 加入5 mL 8%氨水乙腈溶液涡旋后超声提取25 min, 加入5 mL正己烷, 涡旋, 静置弃去上层正己烷, 4 000 r· min^-1离心15 min, 转移上清液至另一只离心管中, 重复提取一次, 合并提取液, 移至试管内35 ℃下氮吹至近干, 甲醇复溶至1 mL。

将薄层板置于光谱仪显微镜载物台上, 激光光斑聚焦到样品上, 对样品斑点进行光谱采集。 采用激光光源(λ =785 nm), 碱性橙Ⅱ 斑点光谱仪检测激光功率2.5 mW, 酸性橙Ⅱ 斑点光谱仪检测激光功率为500 mW, 都选用50倍物镜, 单次曝光时间20 s, 信号累计2次, 采集范围400~2 000 cm^-1, 重复多次, 选用信号噪声比(signal-to-noise ratio, SNR)高光谱求平均。

吸取标准品和模拟阳性样品溶液各6 μ L, 点样于同一薄层板上不同点位, 展开取出, 晾干后, 标准品点位直接检视定位, 定位阳性样品色谱条带中与标准品R_f值相同的位置, 滴加聚集剂和银溶胶, 用光谱仪对锁定点位进行光谱采集, 将所得光谱与标准品光谱对比分析。

用拉曼光谱仪自带的Manual WiRE3.4软件采集光谱及预处理, 采用Origin 8.5软件处理数据和作图。

对两类银溶胶进行UV-Vis光谱扫描和透射电镜表征, 光谱扫描范围: 250~800 nm。 从图1(a)可以看出, 水相银溶胶只有425 nm一个明显的吸收峰, 结合图2(a), 可知银纳米粒子多数为类球型结构, 其中有少数为棒状粒子, 粒径主要分布在35~55 nm之间; 从图1(b)可以看出, 有机相银溶胶也只有400 nm一个最大吸收峰, 而且半峰宽较窄, 说明纳米颗粒粒径均匀, 结合图2(b), 可知银溶胶粒子大部分为类球型, 其粒径主要分布在40 nm左右。

选用正丁醇-乙醇-1%氨水(6:2:2)作为展开剂^[9], 效果如图3(A)所示, 展开后碱性橙Ⅱ 和酸性橙Ⅱ 能够很好的分离, 但两者的R_f值都偏大。 在后续食品样品实验中, 调整正丁醇和乙醇比例, 使之比例变为(10:1:2), 展开后不仅两种待测物能够分开, 且R_f值有所降低, 如图3(B)所示, 而且从两种展开剂的腐竹、 油豆皮及卤蛋混合提取液展开图[图3(A)和(B)]可以看出, 后者两种待检目标物与样品混合提取液残余基质具有更好的分离效果, 起到净化作用。

图1

Fig.1

	Figure Option ViewDownloadNew Window

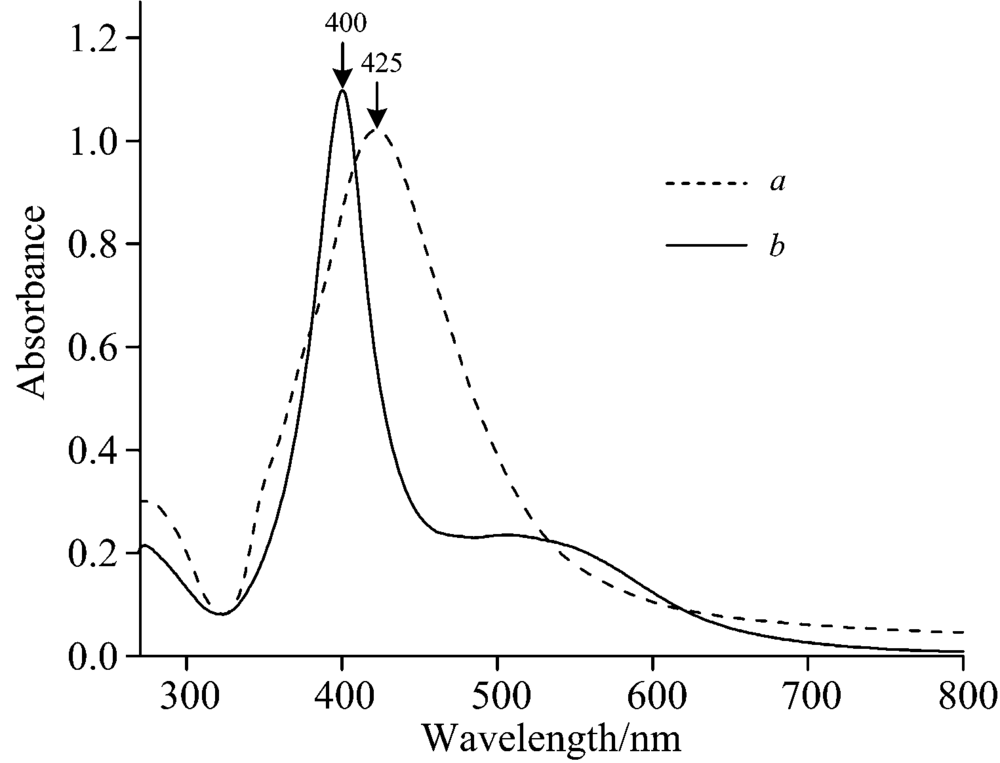

	图1 水相和有机相银溶胶UV-Vis吸收图 (a): 水相; (b): 有机相Fig.1 UV-Vis absorption spectra of aqueous and organic silver sols (a): Water; (b): DMF

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 水相和有机相银溶胶TEM图 (a): 水相; (b): 有机相Fig.2 TEM of aqueous and organic silver sol (a): Water; (b): DMF

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 标准品和食品样品的薄层色谱展开图Fig.3 TLC expanded view of standard and food samples

尝试柠檬酸钠还原制备的水相银溶胶做薄层板表面碱性橙Ⅱ 拉曼信号增强基底, 点胶量为2.5 μ L, 不加聚集剂之前, 拉曼信号增强效果很微弱。 但在滴加银溶胶之前, 先滴加2.5 μ L, 0.01%NaCl溶液做聚集剂之后再次检测, 获得了优质的碱性橙Ⅱ 表面增强拉曼光谱。

如图4a所示, 薄层板水相银溶胶背景拉曼光谱没有很强信号峰。 从图4b和c比较中可以看出, 与同浓度的常规拉曼光谱相比, 表面增强拉曼光谱中碱性橙Ⅱ 大部分拉曼特征峰都能够在混合光谱中显现, 且信号强度有显著增强。 但并不是全部均匀的增强, 部分拉曼峰增强效果明显, 例如704, 999, 1 173, 1 208, 1 275, 1 375, 1 405, 1 497和1 598 cm^-1, 有的则相对较微弱521和803 cm^-1, 另外704 cm^-1处峰强则处于不稳定状态, 这可与跟薄层板中某些成分有关, 另外还有一些峰发生了波数偏移, 例如1 173和1 208 cm^-1发生了蓝移, 1 275 cm^-1发生了红移, 推测可能是碱性橙Ⅱ 结构有所变化, 或者增强时改变了其峰的原本的振动规律。 此外999, 1 173, 1 375和1 598 cm^-1这四个分散特征峰在光谱中能够清晰辨别出来, 信号强度较高, 可以作为碱性橙Ⅱ 表面增强拉曼检测中的定性特征峰。

图4

Fig.4

	Figure Option ViewDownloadNew Window

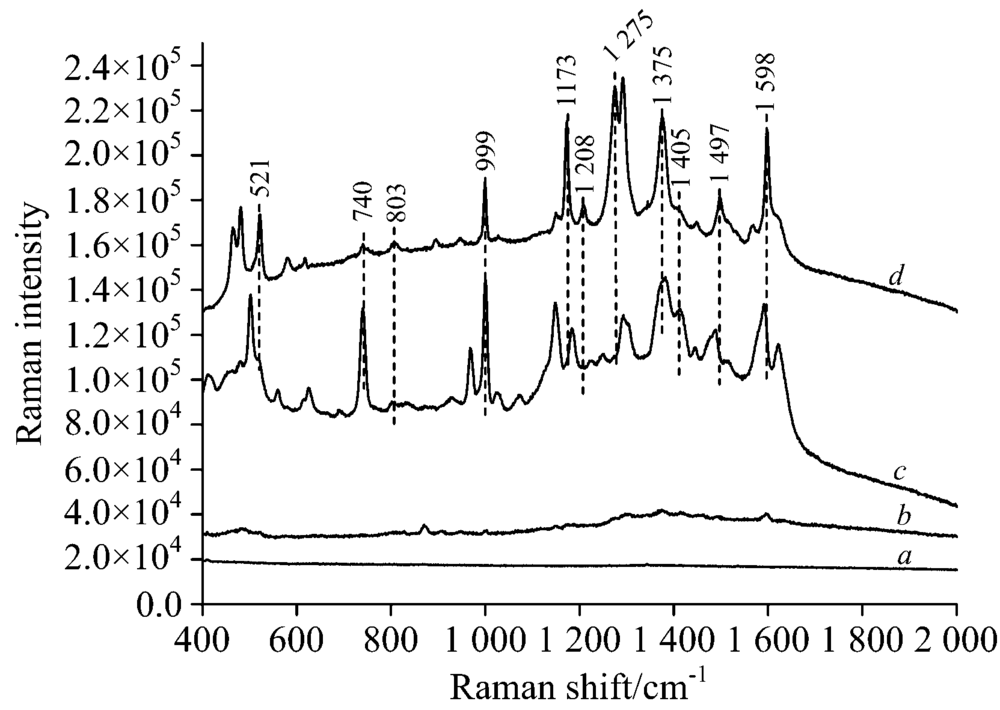

	图4 a薄层板银溶胶背景拉曼光谱; b 25 mg· L-1碱性橙Ⅱ TLC常规拉曼光谱; c 25 mg· L-1碱性橙Ⅱ TLC-SERS光谱; d 载玻片表面100 mg· L-1碱性橙Ⅱ 常规拉曼光谱Fig.4 a Raman Spectra of silver sol on the TLC; b Raman spectrum of the 25 mg· L-1 basic orange Ⅱ separated by TLC; c SERS of the 25 mg· L-1 basic orange Ⅱ separated by TLC; d Raman spectra of 100 mg· L-1 basic orange Ⅱ on the glass plate

尝试用柠檬酸钠还原制备不同粒径的水相银溶胶去做薄层色谱板表面酸性橙Ⅱ 拉曼信号增强基底, 都没有发现明显的增强效果, 尝试滴加常用聚集剂, 效果仍不理想。 考虑到酸性橙Ⅱ 负电性可能弱于柠檬酸根离子, 采用麦芽糖还原制备水相银溶胶去做增强, 效果也较差。 猜测可能由于酸性橙Ⅱ 吸附在薄层板内层, 难以与水溶性的银粒子结合形成SERS“ 热点” , 故无法产生较好的增强效果。 因此尝试采用DMF做溶剂制备有机相银溶胶去做增强基底, 点胶量为2.5 μ L, 获得了优质的酸性橙Ⅱ 表面增强拉曼光谱。

从图5b可以看出薄层板银溶胶的背景光谱有6个拉曼峰分别是662, 866, 1 102, 1 411, 1 441和1 664 cm^-1, 这些拉曼峰来自银溶胶中溶剂DMF。 实际检测时, 待测物的拉曼光谱谱中仍存在这些背景峰, 但这并未影响待测物本身的拉曼信号。 从图5c和d可以看出SERS光谱中拉曼信号峰基本上是背景拉曼峰和酸性橙Ⅱ 拉曼峰的叠加, 再将其与图5a对比可以看出, 与同浓度的常规拉曼光谱相比, 表面增强拉慢光谱中酸性橙Ⅱ 大部分拉曼特征峰都能够在混合光谱中显现, 且信号强度有显著增强, 增强后的酸性橙Ⅱ 特征峰没有像碱性橙Ⅱ 一样发生大幅波数偏移, 各个拉曼峰增强效果也比较均匀。 从中可以清晰看到酸性橙Ⅱ 特征峰: 599, 701, 988, 1 181, 1 230, 1 337, 1 386, 1 500, 1 553和1 597 cm^-1, 其中1 597 cm^-1特征是所有特征峰中相对强度最强的。 此外988, 1 230, 1 337和1 597 cm^-1这四个分散特征峰在光谱中能够清晰辨别出来, 信号强度较高, 也无背景信号干扰, 可以作为酸性橙Ⅱ 表面增强拉曼检测特征峰。

图5

Fig.5

	Figure Option ViewDownloadNew Window

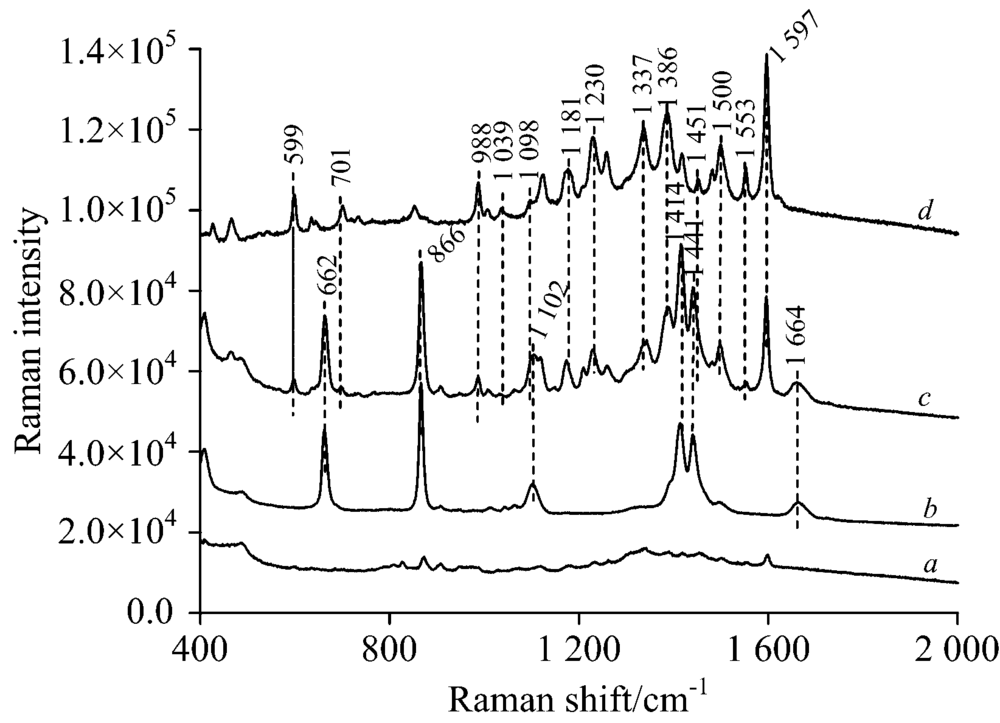

	图5 a 25 mg· L-1酸性橙Ⅱ TLC常规拉曼光谱; b薄层板银溶胶背景拉曼光谱; c 25 mg· L-1酸性橙Ⅱ TLC-SERS光谱; d载玻片表面100 mg· L-1酸性橙Ⅱ 常规拉曼光谱Fig.5 a Raman spectrum of the 25 mg· L-1 acid orange Ⅱ separated by TLC; b Raman Spectra of silver sol on the TLC; c SERS of the 25 mg· L-1 acid orange Ⅱ separated by TLC; d Raman spectra of 100 mg· L-1 acid orange Ⅱ on the glass plate

表面增强拉曼光谱的质量与采集时间有一定相关性, 以25 mg· L^-1碱性橙Ⅱ 和酸性橙Ⅱ 标准溶液作为点样液, 按照1.5节对SERS光谱质量影响因素检测时间进行考察。

从图6可以看出, 在聚集剂和未浓缩水相银溶胶滴加后, 碱性橙Ⅱ 拉曼信号强度是一个逐渐减弱的过程。 在滴加1 min后, 拉曼信号增强效果最好。 随着时间的延长, 拉曼信号强度逐渐减弱, 8 min后拉曼信号强度也趋于不变。 银溶胶滴加后, 大量的水在薄层色谱板表面形成一个薄的水膜, 沉积在薄层板内的碱性橙Ⅱ 分子重新溶解并吸附在银粒子表面, 和银纳米粒子一起悬浮于水膜里, 此时检测能获得高信号强度拉曼光谱。 随着水分的挥发, 水膜逐渐变薄消失, 水中基底与碱性橙Ⅱ 分子接触机会减小, 单位基底吸附的碱性橙Ⅱ 分子减少, 拉曼信号增强效果逐渐减弱, 待水分挥发完全, 检测体系变为干斑, 拉曼信号则趋于稳定。

图6

Fig.6

	Figure Option ViewDownloadNew Window

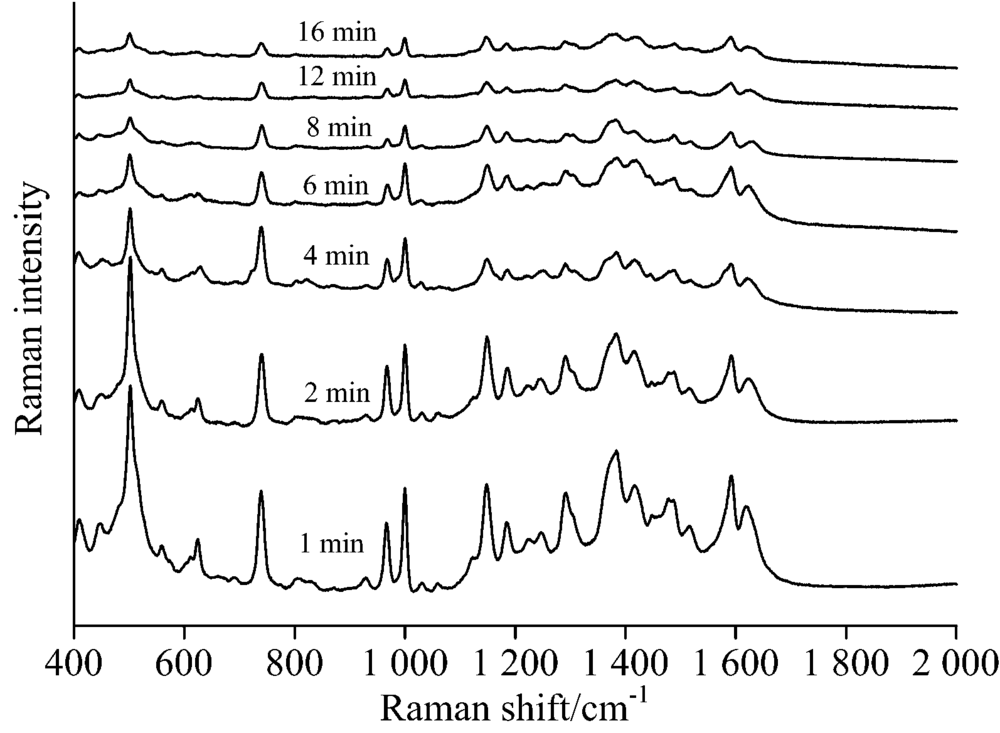

	图6 不同时间碱性橙Ⅱ TLC-SERS光谱Fig.6 SERS of basic orange Ⅱ at different time separated by TLC

采集滴加未浓缩有机相银胶后不同时间酸性橙Ⅱ 表面增强拉曼光谱, 如图7所示。 在滴加银溶胶后立即进行检测, 所得的拉曼光谱含有很强的背景信号, 以背景峰866 cm^-1强度可以看出滴加银胶后背景信号最强, 之后随着时间推移开始逐渐减弱; 而待测物信号强度却与之不同, 从1 597 cm^-1可以看出酸性橙Ⅱ 峰强是一个先增大后减弱的趋势, 在滴加银溶胶1 min后就可以观察到很明显的酸性橙Ⅱ 表面增强拉曼信号, 当时间推移到2 min后其拉曼信号强度进一步增大, 之后开始减弱。 随着时间继续向后推移, 两者信号都开始减弱, 8 min后达到相对稳定的状态。 由图可知滴加银胶2 min后采集拉曼光谱较合适, 此时待测物拉曼信号强度与背景峰强度相对比值最大, 且待测物拉曼信号较丰富且峰较强。

图7

Fig.7

	Figure Option ViewDownloadNew Window

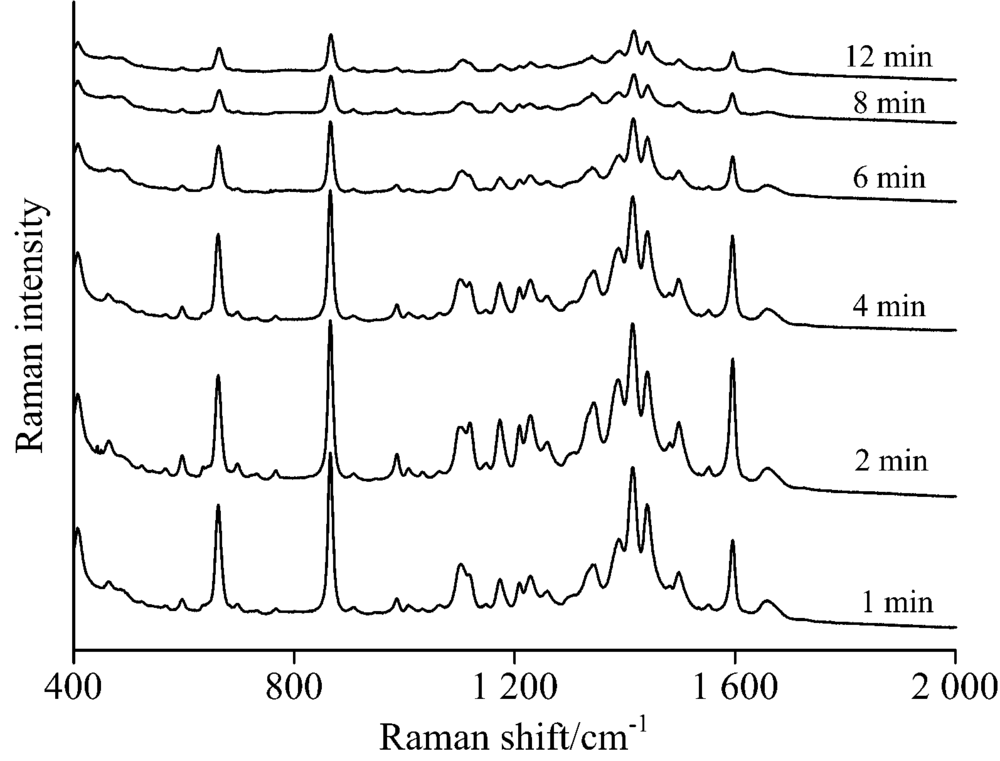

	图7 不同时刻酸性橙Ⅱ TLC-SERS光谱Fig.7 SERS of acid orange Ⅱ at different time separated by TLC

综上所述, 碱性橙Ⅱ 在分别滴加2.5 μ L, 0.1% NaCl溶液和水相银溶胶1 min后进行SERS检测, 酸性橙Ⅱ 滴加2.5 μ L有机相银溶胶2 min后进行SERS检测可获得较理想的效果。

将碱性橙Ⅱ 和酸性橙Ⅱ 标准溶液稀释为25, 15, 10, 2.5和1 mg· L^-1的混合溶液, 将上述混合溶液与25 mg· L^-1混合溶液一起按照1.5节提供检测方法点样于同一张薄层板的不同点位, 在上述实验中获得的碱性橙Ⅱ 和酸性橙Ⅱ SERS最佳检测条件下, 在设定好的检测仪器参数下, 浓度从高到低, 依次采集薄层板表面锁定待测物点位的SERS光谱, 直至采集到的光谱中待测物特征峰无法辨认为止。 采集到的碱性橙Ⅱ 的点位的表面增强拉曼光谱如图8所示, 当标准品溶液浓度低至1 mg· L^-1, 依然可以清晰看到999, 1 173, 1 375和1 598 cm^-1这四个碱性橙Ⅱ 的特征峰。 当标准品溶液浓度低于1 mg· L^-1时, 待测物特征峰不清晰, 确认其检出限为1 mg· L^-1, 其对应的点样沉积量仅为0.006 μ g, 明显低于其在紫外-可见灯下的检出限, 与常规拉曼光谱相比光谱信噪比高, 检出限低。

图8

Fig.8

	Figure Option ViewDownloadNew Window

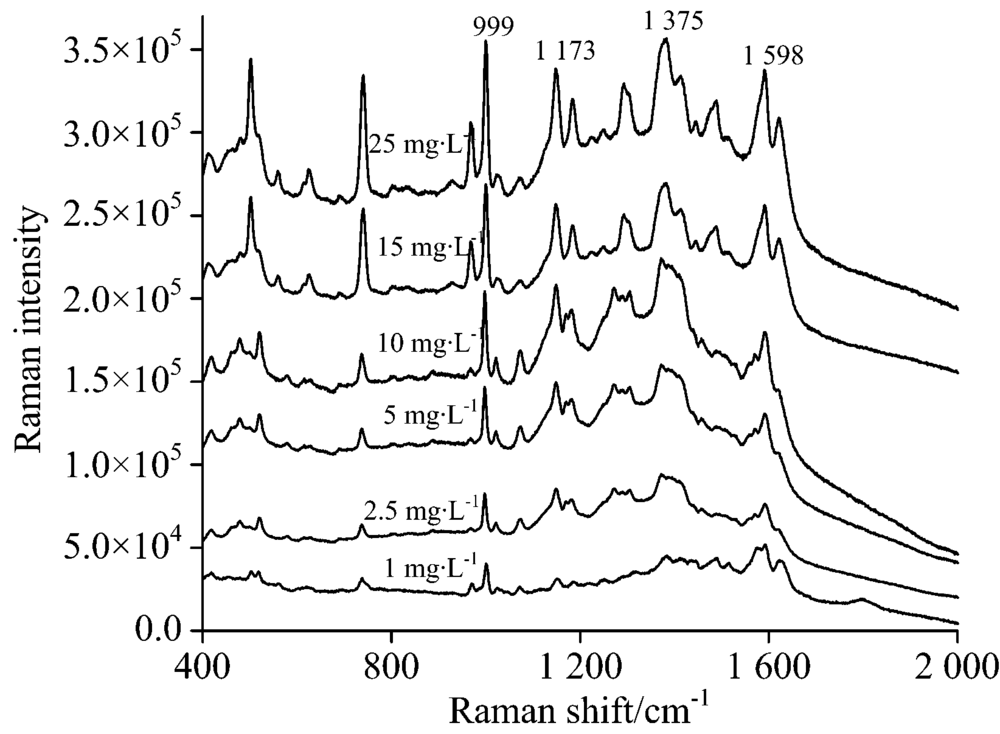

	图8 不同浓度碱性橙Ⅱ TLC-SERS光谱Fig.8 SERS of basic orange Ⅱ at different concentrations separated by TLC

采集到的酸性橙Ⅱ 的点位的表面增强拉曼光谱如图9, 当标准品浓度低至2.5 mg· L^-1, 酸性橙Ⅱ 的薄层板表面增强拉曼光谱中定性检测的四个特征峰988, 1 230, 1 337和1 597 cm^-1, 除1 597 cm^-1依然可以清晰看见外, 其他特征峰由于背景信号干扰已经无法辨别出。 所以确认其检出限为2.5 mg· L^-1, 其对应的点样沉积量仅为0.015 μ g, 显著低于其在紫外-可见灯下的检出限, 且与常规拉曼相比光谱信噪比高, 检出限低。

图9

Fig.9

	Figure Option ViewDownloadNew Window

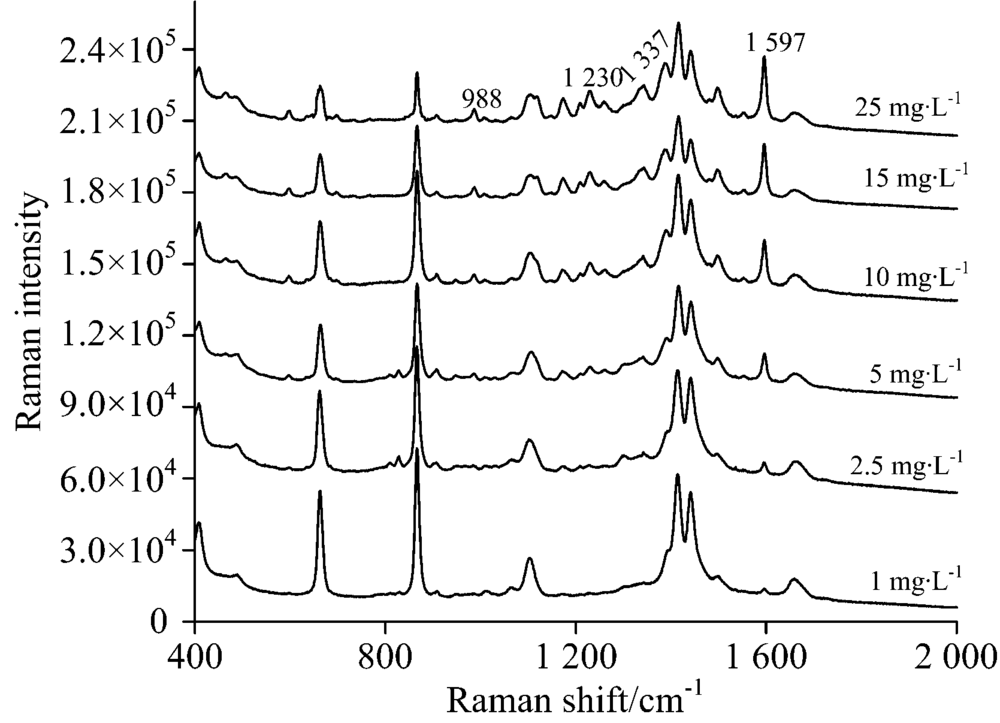

	图9 不同浓度酸性橙Ⅱ TLC-SERS光谱Fig.9 SERS of acid orange Ⅱ at different concentrations separated by TLC

图10

Fig.10

	Figure Option ViewDownloadNew Window

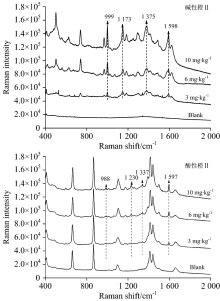

	图10 腐竹TLC-SERS联用检测光谱Fig.10 SERS of basic orange Ⅱ (a) and acid orange Ⅱ (b) separated from Yuba by TLC

图11

Fig.11

	Figure Option ViewDownloadNew Window

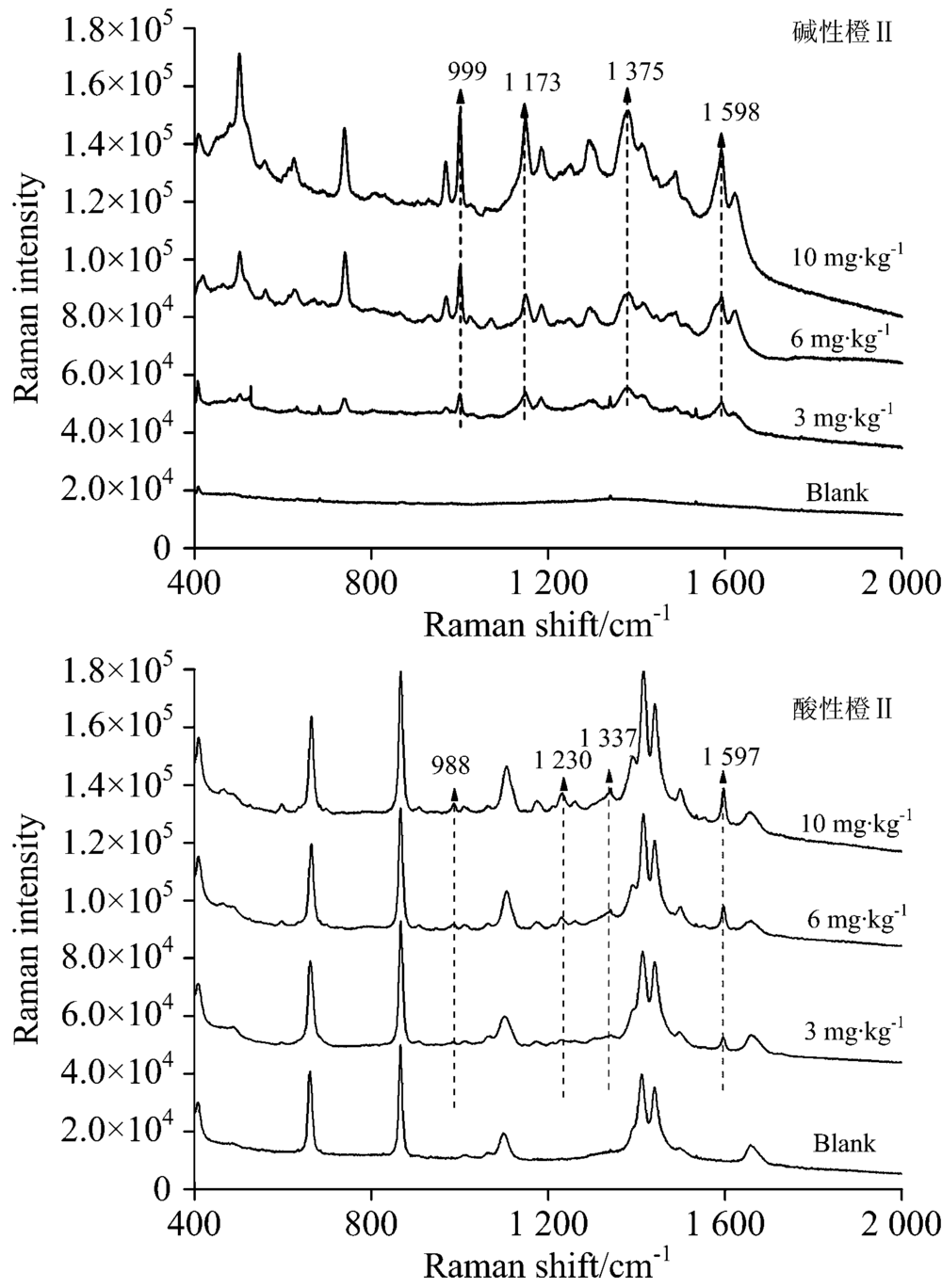

	图11 油豆皮TLC-SERS联用检测光谱Fig.11 SERS of basic orange Ⅱ (a) and acid orange Ⅱ (b) separated from bean skin by TLC

对当地超市购买的腐竹、 油豆皮及卤蛋样品进行高效液相色谱检测, 结果证明均不含有碱性橙Ⅱ 和酸性橙Ⅱ , 默认为空白样品。 然后按1.3.2对三种样品进行三个添加量的添加实验。 图10、 图11、 图12分别是腐竹、 油豆皮、 卤蛋三个添加量及其空白样品经提取后, 以所建立的方法检测获得的拉曼光谱。

图12

Fig.12

	Figure Option ViewDownloadNew Window

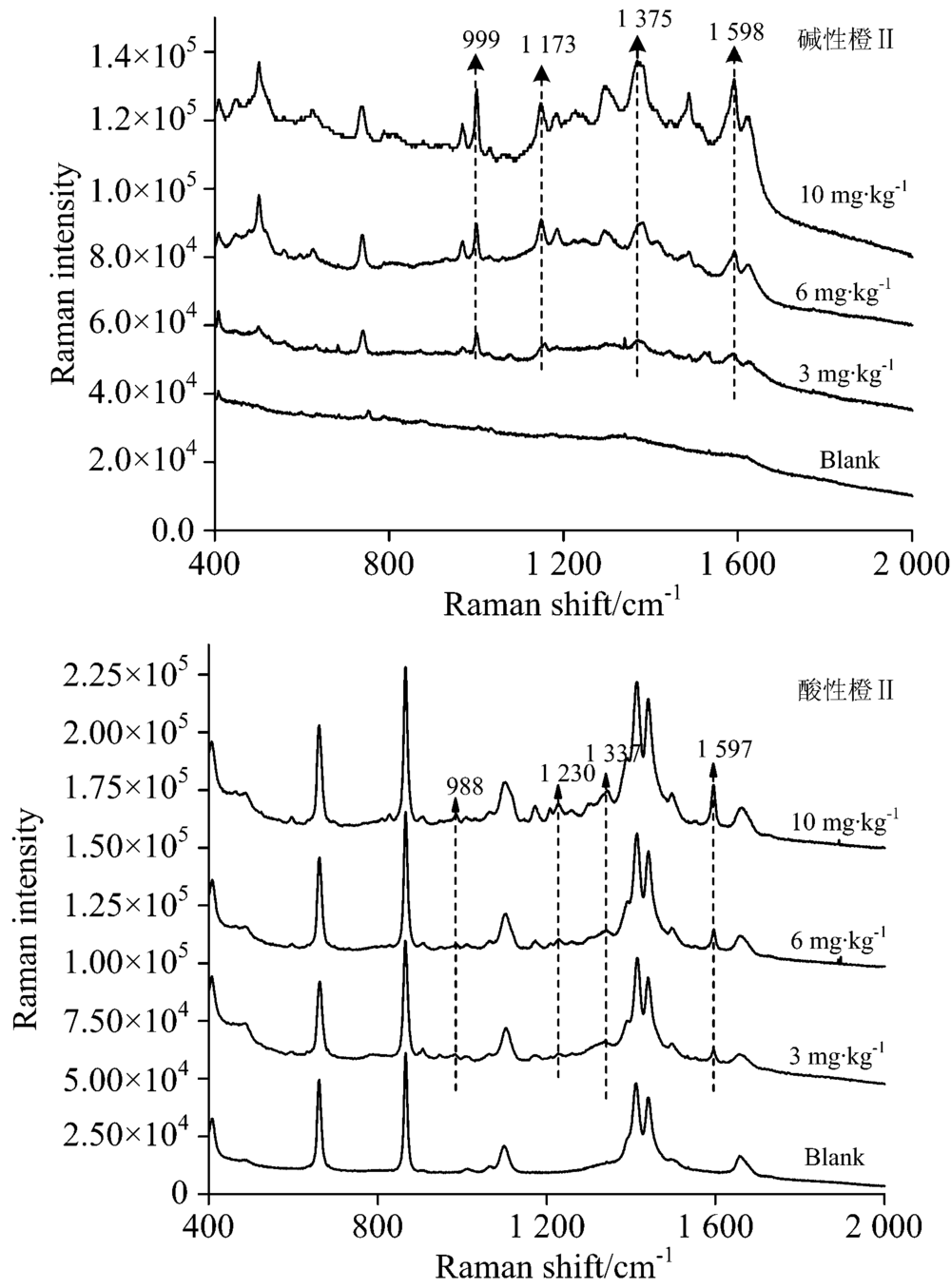

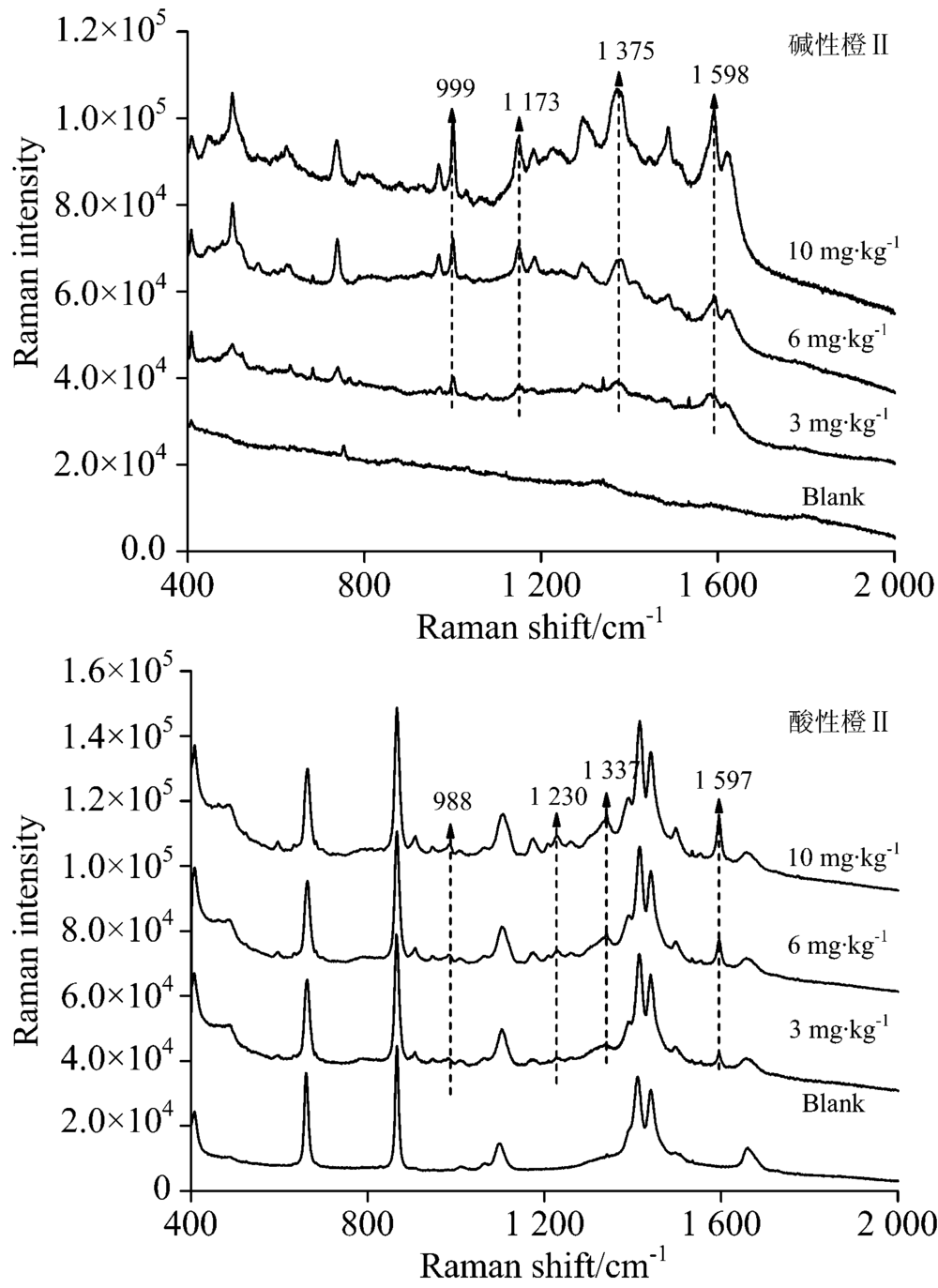

	图12 卤蛋TLC-SERS联用检测光谱Fig.12 SERS of basic orange Ⅱ (a) and acid orange Ⅱ (b) separated from roasted eggs by TLC

上述三种食品空白样品检测光谱中没有出现待测物拉曼特征峰, 也没有出现其他未知明显的拉曼峰, 说明提取液中残留的食品复杂基质不会干扰待测物SERS检测。 检测三种食品模拟阳性样品, 获得的高质量的待测物表面增强拉曼光谱, 具有信号强度高, 信噪比高等优点。 碱性橙Ⅱ 四个定性特征峰999, 1 173, 1 375和1 598 cm^-1, 酸性橙Ⅱ 四个定性特征峰988, 1 230, 1 337和1 597 cm^-1在三个添加量水平内都可以清晰辨别出, 强度也随着添加量的减少逐渐降低, 也未见其他杂峰。 结合薄层板展开图可知薄层色谱法分离了提取液中大部分食品基质, 残余部分也不会干扰待测物SERS检测信号。 由此可见, 所建立的检测方法具有一定实用性。
