E-lite便携式X射线荧光光谱仪(苏州佳谱科技有限公司, 中国), 激发源为X射线管, 靶材为Cr, 工作电压25 kV, 工作电流0.4 mA, 优化后测试时间为300 s。

ICAP PRO X DUO电感耦合等离子体发射光谱仪(Thermo Fisher公司, 美国); ICAP RQ电感耦合等离子体质谱仪(Thermo Fisher公司, 美国)。

铝标准溶液(国家钢铁材料测试中心钢铁研究总院, 批号: 22033135, 浓度: 1 000 μ g· mL^-1; 介质: 10%HNO₃), 钪标准溶液(国家钢铁材料测试中心, 批号: 22070435, 浓度: 1 000 μ g· mL^-1; 介质: 10%HNO₃), 硝酸(优级纯, 广州化学试剂厂); 磷酸(分析纯, 广州化学试剂厂); 盐酸(分析纯, 广州化学试剂厂); 纯水(Milli-Q 制备); 聚丙烯薄膜(4 μ m、 12 μ m, 美国Chemplex公司); 疫苗样品来源于国内5家疫苗生产企业, 包括17批次新型冠状病毒灭活疫苗(Vero细胞)、 14批次重组戊型肝炎疫苗(大肠埃希菌)、 12批次双价人乳头瘤病毒疫苗(大肠杆菌)、 16批次重组乙型肝炎疫苗(酿酒酵母)、 3批次吸附无细胞百白破联合疫苗、 8批次流感病毒裂解疫苗。

1.3.1 标准工作溶液的配制

分别精密量取1 000 μ g· mL^-1铝标准溶液0.25、 0.5、 1.0、 1.5、 2.0 mL于5 mL容量瓶中, 用阴性疫苗基质(流感病毒裂解疫苗)溶液稀释并定容至刻度, 配制成含铝浓度为50、 100、 200、 300和400 μ g· mL^-1的系列标准工作溶液。

1.3.2 基本参数法及工作曲线

按照MED-XRF设定的参数, 对标准工作溶液进行测定。 根据基本参数法对光管的原始谱、 探测器的探测效率进行理论数据拟合(包括元素拟合、 荧光产额、 康普顿和瑞利散射、 逃逸峰、 叠加峰、 质量吸收系数等参数), 再通过少量的标准工作溶液对理论参数进行迭代处理, 直到测量含量和标准含量线性回归方程接近y=x。 绘制标准曲线, 并将标准曲线内置到XRF测量软件中, 用于实际样品检测。

1.3.3 样品制备

取预混的疫苗样品1.0 mL于离心管中, 加入1.0 mL 30%硝酸溶液, 涡旋混匀, 于40 ℃水浴25 min, 取出冷却至室温, 作为待测样品溶液。 待测样品溶液从套装样品杯硅胶阀处装入样品杯, 放入仪器测量, 获得X射线荧光强度, 通过内置的标准曲线计算得到样品中铝含量。

1.3.4 ICP-OES法与ICP-MS法

精密量取铝标准溶液适量, 用0.1 mol· L^-1盐酸溶液逐级稀释配制为1~20 μ g· mL^-1浓度的系列标准溶液。 精密量取0.2 mL疫苗试样置于塑料离心管中, 加入0.2 mL 5 mol· L^-1盐酸溶液, 室温下放置0.5 h, 待试样完全溶解至溶液澄清后, 加水至10 mL, 即得待测样品溶液。 系列标准溶液和待测样品溶液经ICP-OES测定, 通过标准曲线计算样品中铝含量。

精密量取铝标准溶液适量, 用5%硝酸溶液逐级稀释配制为2.5~80 ng· mL^-1浓度的系列标准溶液。 用5%硝酸溶液配制的50 ng· mL^-1钪单元素标准溶液, 作为内标溶液。 精密量取0.05 mL疫苗试样置于塑料离心管中, 加入5 mL硝酸, 涡旋混匀, 室温下放置0.5 h, 再取0.05 mL上述溶液用5%硝酸稀释至10 mL, 即得待测样品溶液。 系列标准溶液和待测样品溶液经ICP-MS采用内标法测定, 通过标准曲线计算样品中铝含量。

靶材的原子序数越大, X光管压越高, 连续谱强度越大。 因此, 对于轻元素的分析, 通常使用原子序数较小的铬靶。 疫苗样品为液体基质, 由轻基体组成, 辐射的穿透深度可能超过样品的厚度。 为满足液体样品测量的无限厚要求, 一般选择元素的低能辐射作为分析线, 并在低电压(25 kV)下操作^[14]。 铝属于第三周期元素, 光谱简单, 谱线数量少, 选取强度较高的Kα 1特征谱线, 其光子能量为1.49keV^[14]。 空白样品和样品加标溶液XRF典型图谱见图1。

图1

Fig.1

	Figure Option ViewDownloadNew Window

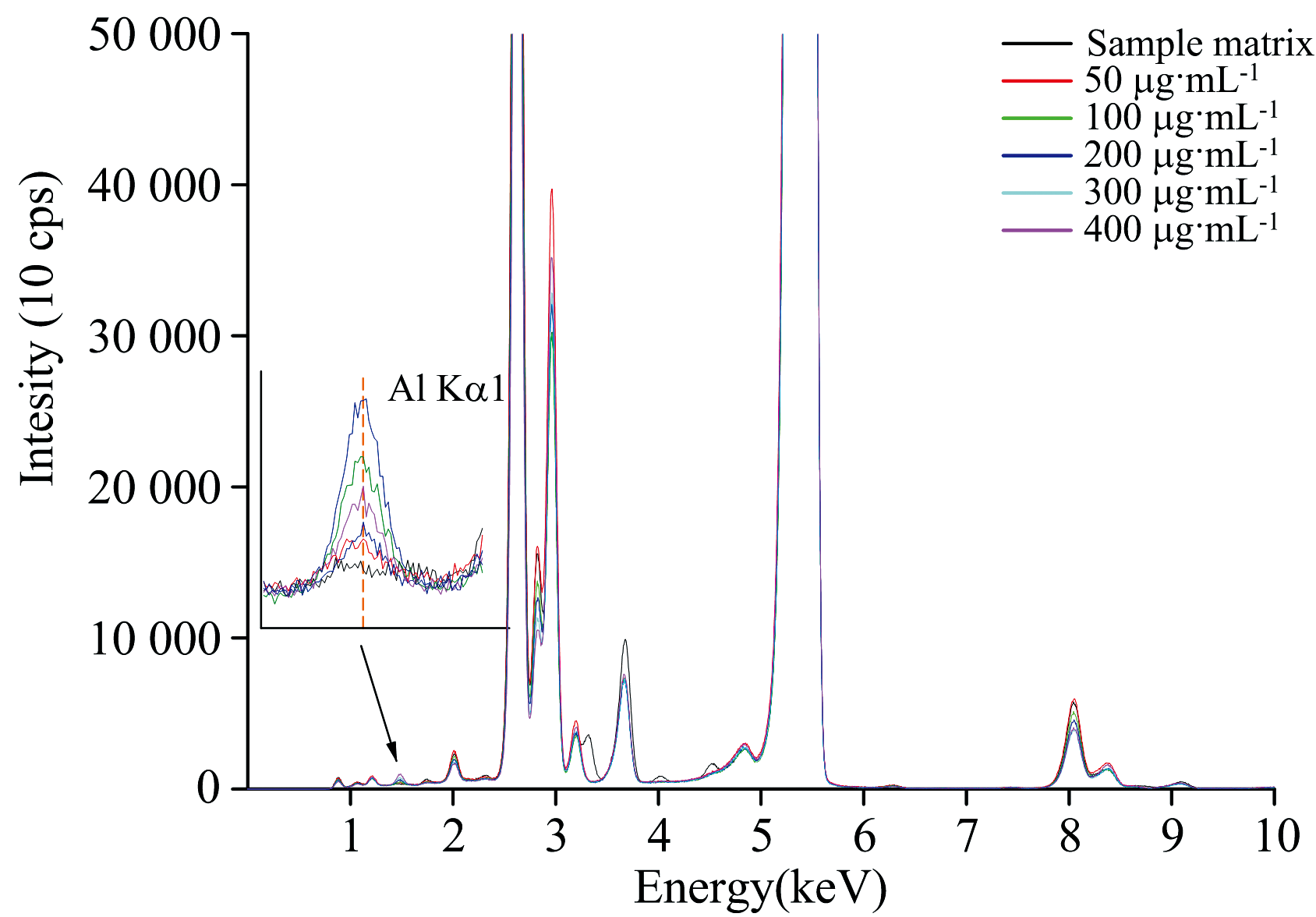

	图1 空白样品、 标准工作溶液X射线荧光光谱图Fig.1 X-ray fluorescence spectrum of blank matrix and standard samples

2.2.1 测试时间的选择

由于MED-XRF的测量时间与样品的测试计数率之间并非存在线性关系, 不同的测试时间对结果的稳定性和准确性有较显著的影响。 本研究考察了测试时间为30、 60、 100、 200、 300和600 s时, 浓度为250 μ g· mL^-1的铝标准溶液6次平行检测结果的重复性, 结果见图2。 结果表明, 当测试时间为30~100 s时, 测量结果RSD较大, 重复性较差; 测试时间大于100 s后, 测量结果与实际理论值接近, 各次测量结果分布集中, 重现性较好, 且200、 300和600 s的测定结果无显著差异。 兼顾检验准确度和检验效率, 本研究的测试时间为300 s。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 不同测试时间测定结果比较图Fig.2 Comparison of determination results of various measurement times

2.2.2 封底薄膜厚度

铝为低原子序数元素, 其K系平均荧光产额只有0.026, 荧光强度低^[14], 薄膜的厚度直接影响辐射的透过率。 本研究以浓度为400 μ g· mL^-1的标准溶液, 比较了不同膜厚的聚丙烯膜对铝特征荧光谱线强度的影响。 如图3所示, 厚度为12 μ m的薄膜对铝元素分析线的信号强度有显著影响, 测量重复性较差。 为提高分析线的强度, 兼顾防漏能力, 本研究以4 μ m聚丙烯膜为封底材料。

图3

Fig.3

	Figure Option ViewDownloadNew Window

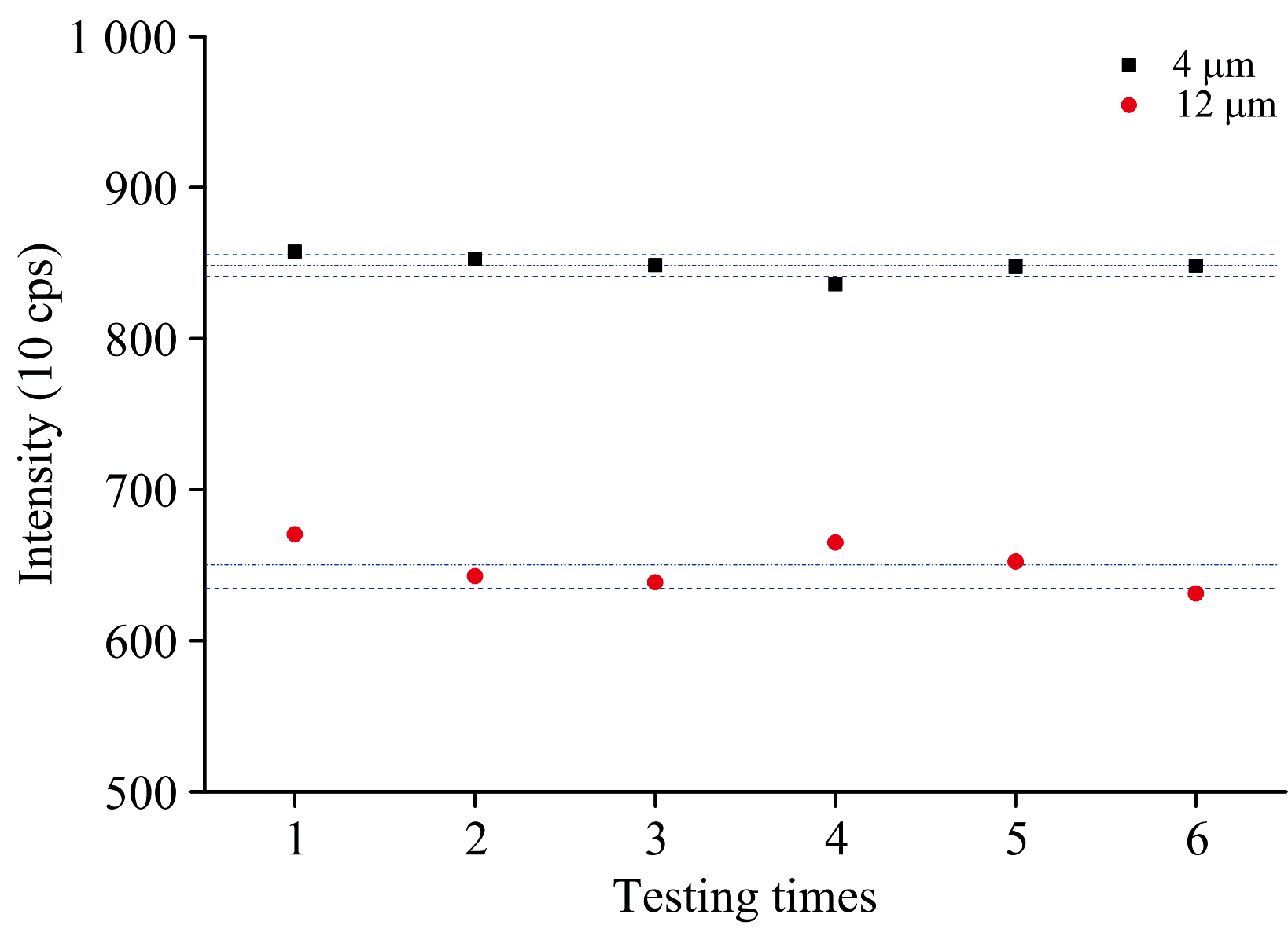

	图3 不同封底膜厚度测定结果比较图Fig.3 Comparison of determination results of various film thicknesses

微-痕量轻元素的定量分析是EDXRF分析中最薄弱的方面, 受基体的影响显著^[15]。 本研究以基本参数法校正基体吸收-增强效应, 主要包括元素拟合、 荧光产额、 背景拟合、 逃逸峰、 叠加峰、 质量吸收系数等参数。 尽管本研究采用的单色聚焦X射线荧光光谱通过DCC分光、 聚焦后大幅降低了散射背景, 但仍不能获得一条固定波长的谱线, 而是具有一定光谱宽度的谱带; 另外, 样品自身的散射也不容忽视, 因此背景拟合至关重要。 本研究采用康普顿散射和瑞利散射两种散射模型进行的拟合, 准确扣除元素峰的背景信号, 提高信噪比。

本文以重组乙型肝炎疫苗(酿酒酵母)(rHB Vac. (S.c.))、 重组戊型肝炎疫苗(大肠埃希菌)(rHE Vac. (E. coli))、 双价人乳头瘤病毒疫苗(大肠杆菌)(2vHPV Vac. (E. coli))、 新型冠状病毒灭活疫苗(Vero细胞)(ICV (Vero))、 吸附无细胞百白破联合疫苗(DTaP)、 流感病毒裂解疫苗(IIV)为典型代表评价基本参数法对不同疫苗基质的校正效果。 疫苗样品按“ 1.3.3” 处理, 通过稀释或加标配制成铝浓度为0、 50、 100、 200、 300和400 μ g· mL^-1的系列标准工作溶液。 铝的理论数据与实际数据的比较结果见图4和表1。 从结果可知, 当铝含量在0~400 μ g· mL^-1范围内, 不同疫苗基质中铝含量的实际值和测量值拟合方程线性关系良好, 相关系数r的范围为0.998 2~0.999 9, 回归方程的斜率范围为0.990 5~1.012 4, 数据点基本集中在y=x线上, 不同疫苗基质的均方根误差均小于7 μ g· mL^-1, 各测量值的相对误差均小于6%, 测量准确度较高, 说明根据基本参数法拟合的定量模型能有效校正基体吸收-增强效应, 在不同类型的疫苗样品中具有较好的通用性。

图4

Fig.4

	Figure Option ViewDownloadNew Window

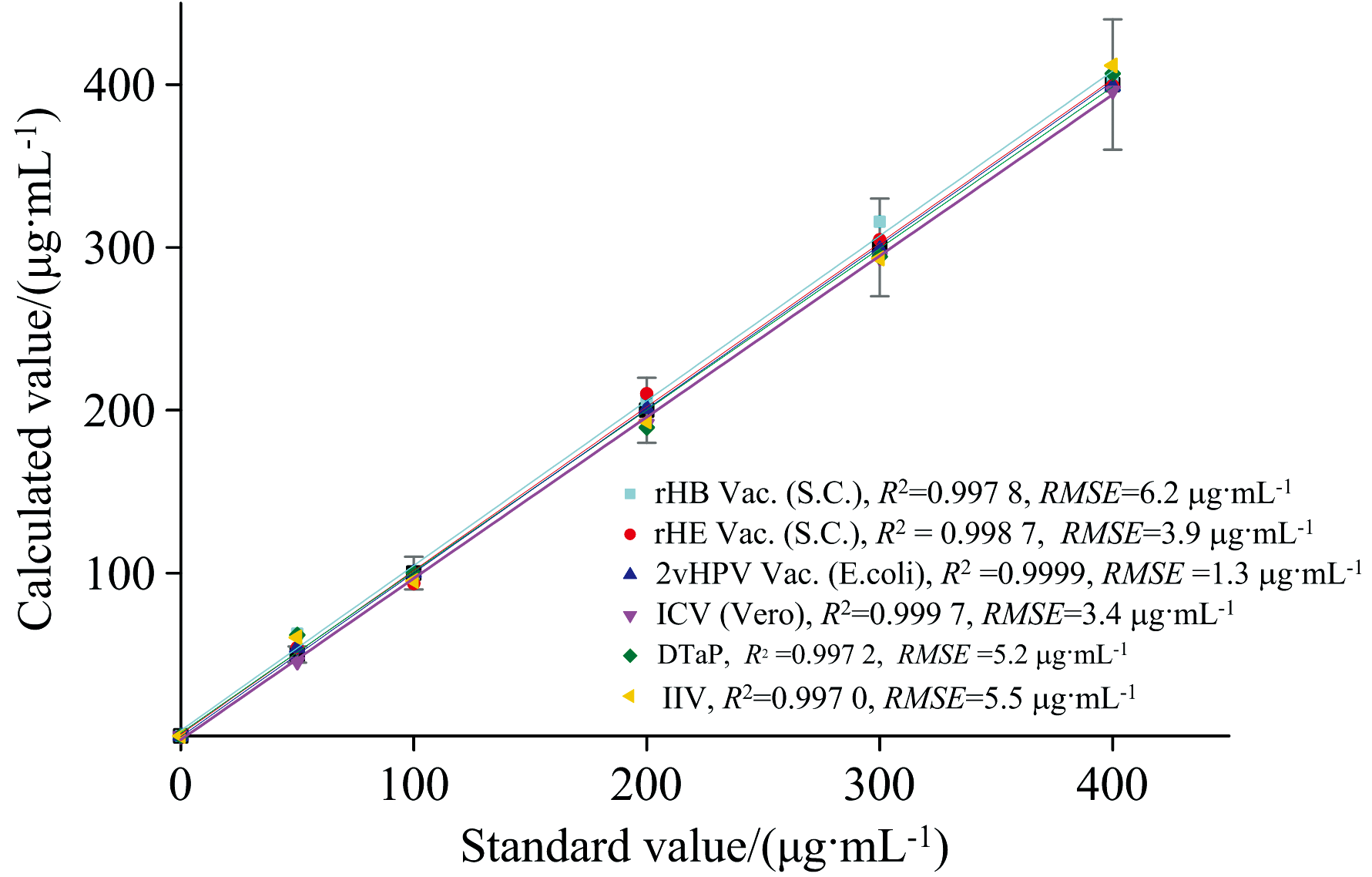

	图4 不同疫苗基质中铝的标准值与回归计算值相关曲线Fig.4 Calculated value versus standard value of Aluminum in different vaccines

表1

Table 1

表1(Table 1)

表1 不同疫苗基质中铝含量的测量准确度 Table 1 The goodness of fit of measurement results of the Aluminum content in different vaccines 基质名称 辅料 回归方程 相关系数r 重组乙型肝炎疫苗(酿酒酵母) 等渗溶液(氯化钠) y=1.012 4x+3.390 2 0.998 9 重组戊型肝炎疫苗(大肠埃希菌) 防腐剂(硫柳汞)、 缓冲盐溶液(磷酸盐) y=1.005 4x+1.059 7 0.999 3 双价人乳头瘤病毒疫苗(大肠杆菌) 助溶剂(聚山梨酯80)、 缓冲盐溶液(磷酸盐) y=0.992 1x+1.825 3 0.999 9 新型冠状病毒灭活疫苗(Vero细胞) 缓冲盐溶液(磷酸盐) y=0.990 5x-2.273 0 0.999 8 吸附无细胞百白破联合疫苗 防腐剂(硫柳汞)、 残留溶剂(甲醛、 戊二醛)、 缓冲盐溶液(磷酸盐) y=0.991 9x+1.837 1 0.998 6 流感病毒裂解疫苗 缓冲盐溶液(磷酸盐) y=1.008 8x-1.771 7 0.998 2

表1 不同疫苗基质中铝含量的测量准确度 Table 1 The goodness of fit of measurement results of the Aluminum content in different vaccines

2.4.1 预处理试剂的选择

疫苗制品常为非均匀态的悬浊液, 其中铝佐剂通常与抗原吸附结合, 主要通过静电力、 疏水作用及配基交换等方式来实现, 在疫苗中以沉淀形式存在^[16]。 对于非均相样品, 其颗粒度及化学组成的不均匀都会发生偏析, 导致样品发射的特征X射线强度的严重偏差, 直接影响分析线的测量强度与浓度的定量关系, 用数学校正的方法难以消除这种影响^[14], 有必要对样品进行适当的处理。

本文比较了以水、 硝酸、 磷酸、 盐酸对样品进行预处理的效果。 水作为预处理试剂时, 只对疫苗样品起分散、 稀释的作用, 并未破坏铝佐剂与抗原的吸附, 样品处理液仍呈悬浊态, 导致测量结果显著偏低。 磷酸为《中国药典》三部中铝含量测定选用的预处理试剂, 对于不同吸附类型的疫苗, 磷酸处理方法在酸的浓度、 预处理时间、 预处理温度等方面有较大差异, 且个别品种需要通过煮沸来实现对铝的解吸附, 实验条件较为苛刻。 盐酸作为预处理试剂, 在ICP-OES检测中较为常用, 但在MED-XRF测试中发现, 经盐酸溶液预处理的样品铝含量偏高, 这主要是因为与水和硝酸相比, 盐酸对初级辐射的散射强度差异非常显著^[14], 导致分析背景远超数学校正的范围。 采用硝酸作为预处理试剂时, 背景干扰小, 在40 ℃预处理25 min后, 即可实现样品中铝佐剂与抗原充分解离, 样品处理液均匀澄清, 且试验条件温和, 因此本文以硝酸作为预处理试剂。

2.4.2 预处理条件的优化

对疫苗样品的预处理, 硝酸浓度、 反应时间和反应温度是影响试验结果的因素, 可通过正交试验法得到最优的试验结果。 为给正交试验提供一个合理的数据范围, 本文对主要因素硝酸浓度进行单因素试验, 比较了硝酸浓度为2%、 5%、 10%、 20%、 30%、 50%、 80%、 100%对实际样品(重组乙型肝炎疫苗(酿酒酵母), 参考值为0.45 mg· mL^-1)测定的影响。 由表2可知, 随硝酸浓度增大, 检测结果及RSD均呈下降趋势, 当硝酸浓度为20%、 30%和50%时, 相对误差绝对值均小于5%, RSD均不大于2%, 测量准确度和精密度较好。

表2

Table 2

表2(Table 2)

表2 硝酸浓度对铝含量测定的影响 Table 2 The influence of HNO3 concentration on the quantitative determination of Aluminum 硝酸浓度 /% 铝含量 /(mg· mL-1) 相对误差 /% RSD (n=6, %) 2 0.49 8.0 9.9 5 0.49 8.3 9.3 10 0.49 8.1 6.0 20 0.46 1.6 2.0 30 0.44 -1.3 1.9 50 0.43 -4.5 0.8 80 0.41 -9.1 1.6 100 0.42 -7.7 0.6

表2 硝酸浓度对铝含量测定的影响 Table 2 The influence of HNO3 concentration on the quantitative determination of Aluminum

在单因素实验的基础上, 以硝酸浓度、 反应时间和反应温度为因素, 设计了3因素3水平正交试验L9(3⁴), 以准确度为评价指标, 优化预处理条件。 试验因素、 水平和结果见表3。 通过直观分析结果可以看出, 硝酸浓度对结果的影响最大, 硝酸浓度为30%, 40 ℃处理25 min是较好的预处理条件。

表3

Table 3

表3(Table 3)

表3 正交实验方案及直观分析表 Table 3 Orthogonal test plan and visual analysis 硝酸酸度 /% 反应时间 /min 反应温度 /℃ 准确度 /% 1 20 5 30 100.8 2 20 15 40 102.9 3 20 25 50 109.7 4 30 5 40 98.4 5 30 15 50 93.2 6 30 25 30 96.9 7 50 5 50 89.0 8 50 15 30 91.4 9 50 25 40 92.7 k1 104.467 96.067 96.367 k2 96.167 95.833 98.000 k3 91.033 99.767 97.300 R 13.343 3.934 1.633

表3 正交实验方案及直观分析表 Table 3 Orthogonal test plan and visual analysis

2.5.1 检测限和定量限

XRF测量值属于泊松分布, 检出限计算方法和分析领域中常用的计算方法不同。 一般来说, 常用的检出限计算方法有两种, 分别为峰背景计数法和重复测定法^[17]。 对于轻元素, 峰背景计数法受样品基体与谱线重叠干扰等影响, 计算的方法检出限和实际检出限有效大差别^[18]。 本文采用重复测定法确定方法检测限和定量限, 即在相同实验条件下重复测定低含量样品溶液11次, 以测定值的3倍标准偏差作为检测限, 10倍标准偏差作为定量限, 结果见表4。

表4

Table 4

表4(Table 4)

表4 方法检测限、 定量限、 回收率和重复性 Table 4 Limit of detection, limit of quantitation, recoveries and precisions 仪器检测限 /(mg· mL-1) 仪器定量限 /(mg· mL-1) 方法检测限 /(mg· mL-1) 方法定量限 /(mg· mL-1) 平均回收率(%)与RSD(n=6) 加标水平/(mg· mL-1) 0.3 0.5 0.7 0.014 0.045 0.027 0.090 98.8(6.7) 97.6(3.8) 102(2.4)

表4 方法检测限、 定量限、 回收率和重复性 Table 4 Limit of detection, limit of quantitation, recoveries and precisions

2.5.2 回收率和重复性

对不含铝佐剂的疫苗样品在0.3、 0.5和0.7 mg· mL^-1三个水平进行加标回收试验, 各水平制样6份, 结果见表4。 结果表明, 在加标水平内, 平均回收率为97.6%~102%, 精密度RSD(n=6)为2.4%~6.7%, 回收率和重复性良好。

2.5.3 日间精密度

MED-XRF定量采用无标物分析法, 仪器测量的稳定性对结果非常重要。 本文在90天内对实际样品(重组戊型肝炎疫苗(大肠埃希菌), 参考值为0.54 mg· mL^-1)进行多次测量, 结果见表5。 结果表明, 90天内对同一样品多次测量的变异系数为4.7%, 数据集中, 方法稳定可靠。

表5

Table 5

表5(Table 5)

表5 方法日间精密度 Table 5 Intra-day precision of this method 序号 测试结果/(mg· mL-1) 变异系数 CV/% 第1天 第2天 第3天 第30天 第60天 第90天 平均值 1 0.50 0.50 0.50 0.54 0.56 0.52 0.50 4.7 2 0.52 0.47 0.50 0.47 0.48 0.51 3 0.52 0.50 0.51 0.53 0.48 0.50 4 0.53 0.48 0.51 0.52 0.49 0.51 5 0.47 0.49 0.49 0.46 0.48 0.50 6 0.48 0.47 0.47 0.48 0.49 0.44 平均值 0.50 0.49 0.50 0.50 0.50 0.50 / / RSD/% 5.2 2.7 3.3 6.6 6.6 6.0 / /

表5 方法日间精密度 Table 5 Intra-day precision of this method

对ICP-OES、 ICP-MS两法的测定结果进行显著性检验(t检验法), 取两者结果不存在显著性差异的样品(t_{0.1, 4}< 2.13)为代表, 两法结果的平均值作为参考值, 考察MED-XRF法的准确度。 结果表明, MED-XRF法对6个品种70批疫苗的测定结果与参考值具有较好的一致性, 相对误差绝对值均不超过10%, 上四分位数、 中位数和下四分位数分别为2.3%、 4.8%和7.6%, 满足不同疫苗中铝含量快速定量分析的要求。
