本文实验所用的4块深蓝色蓝铜矿矿物样品采自4个地区: 中国安徽六峰山、 广东阳春、 老挝、 澳大利亚(见图1)。 4块样品均显示深蓝-鲜蓝色, 其中产于安徽六峰山样品呈他形粒状且深蓝色表面有层浅蓝色层, 产于广东阳春的样品呈柱状扩散形, 产于老挝样品呈板状, 伴有明显的浅绿色孔雀石, 产于澳大利亚的样品呈无规则块状, 颜色较浅。 各个矿物的形貌与其形成环境与地质条件息息相关, 可以为矿物鉴别与地质研究提供有用信息。 将4块不同产地蓝铜矿矿物样品各切取4个部分。 分别用于扫描电镜能谱分析、 粉晶X射线衍射、 同步热分析、 红外光谱分析。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 不同产地蓝铜矿样品外观特征 (a): 中国安徽六峰山; (b): 广东阳春; (c): 老挝; (d): 澳大利亚Fig.1 Azurite ore samples from different origins were collected (a): Liufengshan, Anhui; (b): Yangchun, Guangdong; (c): Laos; (d): Australia

使用美国FEI 公司Quanta 650 FEG分析型热场发射扫描电镜(电镜配置英国OXFORD X-MAX能谱系统)对4种不同产地蓝铜矿矿物样品分析。 将采集的完整矿物样本敲碎后, 用玛瑙研钵研磨均匀, 从中取适量样本测试。 每个矿物样品进行微区元素分析。 扫描电镜工作电压20 kV, 工作距离10 mm。

使用德国布鲁克Brucker公司D8-Advance型X射线衍射仪对研究样品的物相组成进行分析。 将玛瑙研钵研磨均匀后的4个不同产地蓝铜矿矿物样品用于X衍射分析测试。 比对各自晶型差异, 结合能谱得到的元素定性结果, 与数据库标准卡片比对, 进行物相判定。 测量条件: Cu靶波长1.540 6 nm, 工作管压: 40 kV, 工作管流: 40 mA, 扫描范围2θ 角度: 3° ~95° , 扫描方式: 步进式, 扫描步长: 0.02° /步, 扫描速度0.2 s/步。

使用STA449F3同步热分析仪对4件不同产地蓝铜矿样品进行热重分析。 将研究矿物样品敲碎研磨成粉, 取10 mg左右进行测试。 温度程序35~650 ℃, 10 ℃· min^-1, 氩气气氛。

使用BRUKER INVENIO S红外光谱仪对4件不同产地蓝铜矿样品进行光谱分析。 将研究矿物样品敲碎研磨成粉, 然后测试, 并采用OPUS软件对光谱进行处理。

对研究样品粉末表面进行喷金导电处理后, 用导电胶粘贴固定在样品台表面, 进行扫描电镜形貌观察。 4 件不同产地蓝铜矿矿物的SEM照片如图2—图5所示。 每个矿物样品四张电镜图为不同区域和分辨率下的形貌图, 从扫描电镜照片中可见, 这些样品虽然宏观外形上差异明显, 但是在微观上的晶体主要呈块状、 柱状或厚板片状, 高倍下观察矿物表面较为光滑致密。 表明这4个产地的蓝铜矿矿物形貌较为类似。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 安徽六峰山蓝铜矿的二次电子图像(SEM)Fig.2 The SEM images of azurite from Liufengshan, Anhui, China

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 广东阳春蓝铜矿的二次电子图像(SEM)Fig.3 The SEM images of azurite from Yangchun, Guangdong, China

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 老挝蓝铜矿的二次电子图像(SEM)Fig.4 The SEM images of azurite from Laos

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 澳大利亚蓝铜矿的二次电子图像(SEM)Fig.5 The SEM images of azurite from Australia

由扫描电镜配置的OXFORD X-MAX能谱仪, 对4个产地蓝铜矿样品进行微区元素分析, 能谱分析图谱如图6所示。 INCA软件为OXFORD X-MAX能谱仪标配的能谱数据通用分析软件, 采用INCA分析得到研究样品中含有元素的质量分数和原子分数, 数据结果如表1所示。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 不同产地蓝铜矿样品粉末能谱分析组成元素图谱Fig.6 Energy disperse spectrometer of azurite ore powder

表1

Table 1

表1(Table 1)

表1 不同产地蓝铜矿样品的能谱分析结果 Table 1 Analytical results of elements by EDS for various places Element 1#-安徽六峰山 2#-广东阳春 3#-老挝 4#-澳大利亚 Wt% At% Wt% At% Wt% At% Wt% At% C K 15.70 25.14 11.73 23.11 12.85 23.15 10.55 22.12 O K 53.19 63.96 39.37 58.22 46.58 63.02 35.12 55.27 Mg K 0.21 0.17 - - - - - - Al K 1.61 1.15 0.48 0.42 - - 0.62 0.58 Si K 1.61 1.10 0.49 0.42 - - 1.50 1.34 K K 0.17 0.08 - - - - - - Fe K 1.62 0.56 - - - - - - Cu K 25.89 7.84 47.92 17.84 40.57 13.82 52.21 20.69 合计 100 100 99.99 100.01 100 99.99 100 100 注: Wt%表示质量百分比, At%表示原子百分比, “ -” 表示矿物不含该元素或低于能谱检出限而未被检出; 能谱分析中, 氢(H)未能被测定, 但不影响其他组分的测定结果

表1 不同产地蓝铜矿样品的能谱分析结果 Table 1 Analytical results of elements by EDS for various places

能谱数据结果表明, 4件不同产地蓝铜样品主要成分为C、 O、 Cu三种元素, 质量分数占94%以上。 1^#-安徽六峰山样品含C、 O、 Cu元素质量分数94.78%, 含少量Si、 Al、 Fe、 K、 Mg元素。 2^#-广东阳春样品含C、 O、 Cu元素质量分数99.02%, 含少量Al、 Si元素。 3^#-老挝样品仅含C、 O、 Cu元素, 不含其余元素或含量低于能谱检出限未测出。 4^#-澳大利亚样品含C、 O、 Cu元素质量分数97.88%, 含少量Al、 Si元素。

由能谱结果可判断4个不同产地蓝铜矿样品均为含铜的碳酸盐矿物。 Si、 Al、 Fe、 K、 Mg等微量元素的差异可能因研究样品所处地质环境不同造成, 也可能因为包裹杂质不同带来差异。 为了解矿物相及其中的杂质成分, 开展了这些蓝铜矿样品的物相分析。

4个不同产地蓝铜矿矿物的X衍射图谱如图7所示。 用布鲁克D8衍射仪标配的Evaluation(EVA)衍射数据分析软件, 搜索标准PDF卡片数据库进行物相匹配, 搜索元素范围为能谱测得元素。 实验结果可以得到PDF标准卡及矿物样品实测衍射峰2θ 角度及晶面间距d信息, 物相匹配结果统计如表2所示, 物相匹配图谱结果如图7所示。

表2

Table 2

表2(Table 2)

表2 四地蓝铜矿矿物物相分析结果 Table 2 Phase analysis results of four minerals 矿物产地 PDF卡片号 物相组成 晶胞参数 晶系 安徽六峰山 01-072-1270、 00-001-0959、 01-085-0798 Cu3(OH)2(CO3)2—83.1% CuCO3· Cu(OH)2—13.4% SiO2—3.5% a=0.5 nm, b=0.585 nm, c=1.035 nm a=0.938 nm, b=1.195 nm, c=0.318 nm a=0.491 4 nm, c=0.540 5 单斜(Monoclinic) 单斜(Monoclinic) 六方(Hexagonal) 广东阳春 01-072-1270 Cu3(OH)2(CO3)2—100% a=0.5 nm, b=0.585 nm, c=1.035 nm 单斜(Monoclinic) 老挝 01-072-1270 Cu3(OH)2(CO3)2—100% a=0.5 nm, b=0.585 nm, c=1.035 nm 单斜(Monoclinic) 澳大利亚 01-072-1270 Cu3(OH)2(CO3)2—100% a=0.5 nm, b=0.585 nm, c=1.035 nm 单斜(Monoclinic)

表2 四地蓝铜矿矿物物相分析结果 Table 2 Phase analysis results of four minerals

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 四地蓝铜矿矿物的X衍射图谱及物相匹配图谱Fig.7 The XRD patterns of azurites from four sites matched with PDF standard cards

广东阳春、 老挝与澳大利亚产地的三种矿物样品物相与蓝铜矿(标准衍射卡片JCPDS 01-072-1270)峰位特征相符, 为纯蓝铜矿Cu₃(OH)₂(CO₃)₂(单斜晶系, 空间群P21/c, 晶胞参数a=0.5 nm, b=0.585 nm, c=1.035 nm)。 安徽六峰山样品含有蓝铜矿物相(JCPDS 01-072-1270), 物相重量百分比83.1%。 其在衍射角31.414° 、 14.883° 、 9.302° 位置检测出衍射峰, 物相匹配为孔雀石CuCO₃· Cu(OH)₂(标准衍射卡片JCPDS 00-001-0959, 单斜晶系, 空间群P21/c, 晶胞参数a=0.938 nm, b=1.195 nm, c=0.318 nm), 物相重量百分比13.4%。 其在衍射角26.630° 检出强度较弱衍射峰, 因为只有单一峰, 物相具有不确定性, 有可能为少量石英物相, 物相重量百分比约为3.5%。

广东阳春、 老挝与澳大利亚三种产地矿物样品为纯蓝铜矿物相, 安徽六峰山样品主要物相为蓝铜矿, 还伴生有部分孔雀石物相。 这可能与矿物所处环境有关, 在一定环境下蓝铜矿与孔雀石可相互转化, 因而有可能在一定条件下相互伴生。 蓝铜矿所处地层一般密闭干燥且二氧化碳环境丰富, 推测安徽六峰山样品因环境气候变化, 失去密闭干燥环境后, 吸收空气中的水分, 因风化作用等原因, 释放二氧化碳后, 部分转化为孔雀石。 本实验中, 不同地区蓝铜矿纯度具有差异, 可以一定程度作为研究矿物所处自然环境变化的参考支持。

四种不同产地蓝铜矿样品的热重分析曲线结果如图8。 从热重曲线可以看出主要有两个失重台阶, 300 ℃之前的失重可能是蓝铜矿中含有小部分的孔雀石的分解失重, 而300~600 ℃的失重对应的是蓝铜矿的分解失重。 虽然主要成分都是蓝铜矿, 但是不同矿区的蓝铜矿样品的TG-DSC曲线具有明显的区别, 安徽六峰山的蓝铜矿样品分解起始点最低为320 ℃, 峰值为346 ℃; 澳大利亚矿区的蓝铜矿样品分解起始点为331 ℃, 峰值为363 ℃; 广东阳春矿区的蓝铜矿样品分解起始点为347 ℃, 峰值为360 ℃; 老挝矿区的蓝铜矿样品分解起始点为338 ℃, 峰值为352 ℃。 蓝铜矿分解后CuO含量的理论值为69.2%, 而孔雀石分解后CuO含量的理论值为71.9%, 可以通过热重曲线判断各个矿区蓝铜矿样品的相分布。

图8

Fig.8

	Figure Option ViewDownloadNew Window

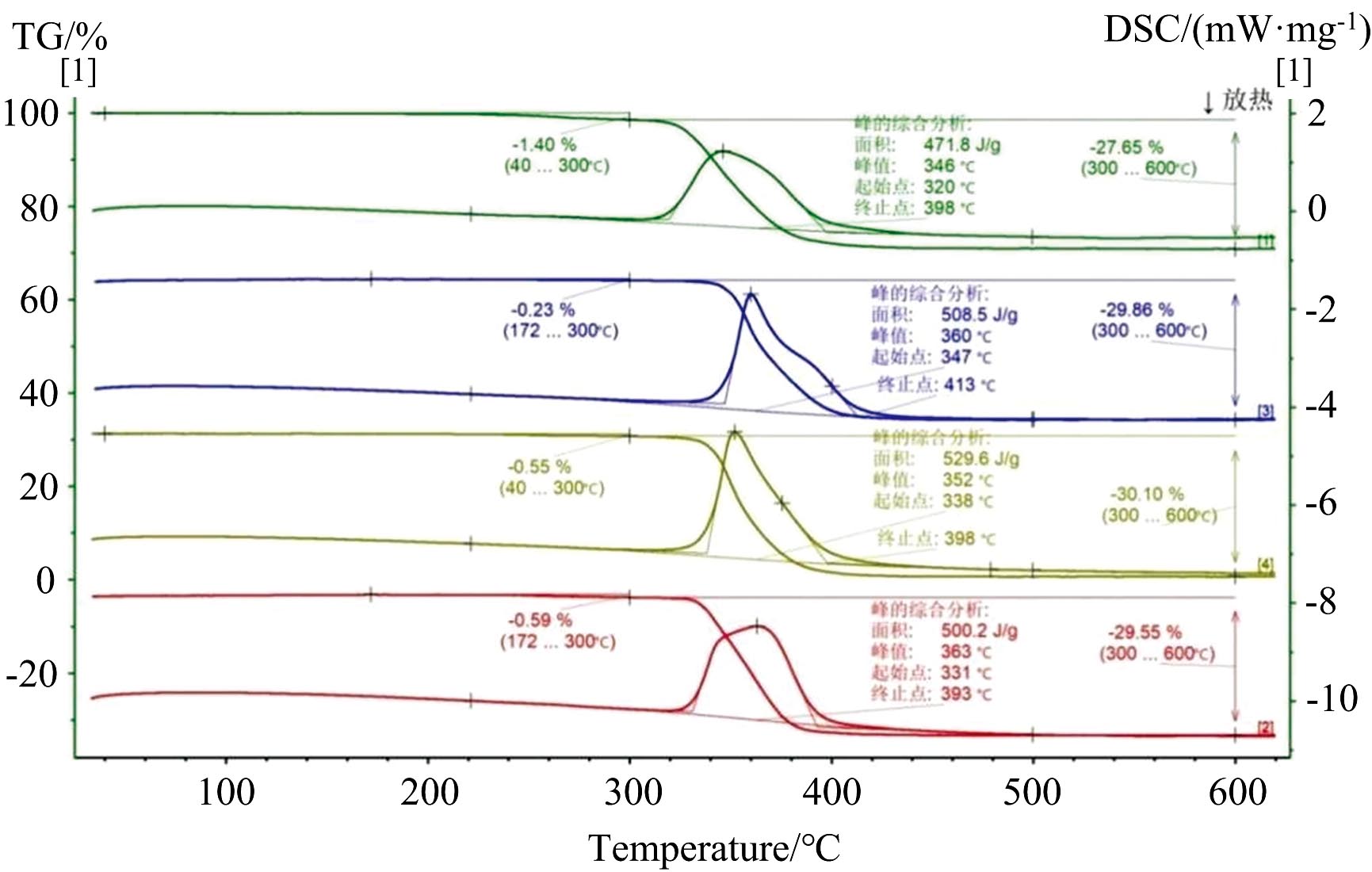

	图8 不同产地蓝铜矿样品的热重分析特征 从上到下矿物样品产地依次为安徽六峰山、 广东阳春、 老挝、 澳大利亚Fig.8 The STA results of azurite mineral samples From top to bottom, the mineral samples are from Liufengshan, Anhui; Yangchun, Guangdong; Laos, and Australia

图9为4件不同产地蓝铜矿样品的红外光谱特征分析结果。 从红外光谱上看主要的红外峰3 422、 1 458、 1 400、 1 091、 949、 813、 767和742 cm^-1可以归属为蓝铜矿的特征峰, 各个不同产地矿物的红外光谱比较相似, 而安徽六峰山的矿物红外光谱在1 040 cm^-1处有一个明显的峰, 该峰可归属于孔雀石的特征峰, 这与上述TG-DSC的结果相一致。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 不同产地蓝铜矿样品的红外光谱特征 从上到下矿物样品产地依次为安徽六峰山、 广东阳春、 老挝、 澳大利亚Fig.9 The FTIR Characteristics of azurite mineral samples From top to bottom, the mineral samples are from Liufengshan, Anhui; Yangchun, Guangdong; Laos, and Australia

蓝铜矿作为同矿床的表生氧化的常见矿物, 与孔雀石和黑铜矿的矿物相比, 蓝铜矿(Cu₃(OH)₂(CO₃)₂)的出现, 标志着地质环境相对偏酸性, 而黑铜矿(CuO)多出现在碱性环境中, 孔雀石(CuCO₃· Cu(OH)₂)则居于蓝铜矿和黑铜矿之间。 本文四地的蓝铜矿样品的能谱分析、 粉晶X射线衍射分析、 同步热分析的热重特征、 傅里叶红外光谱的谱学特征分析均表明, 虽然四地的蓝铜矿均与标准的蓝铜矿(Cu₃(OH)₂(CO₃)₂)相匹配(匹配度均在83.1%以上), 但安徽六峰山的蓝铜矿样品中含有一定量(13.4%)的孔雀石(CuCO₃· Cu(OH)₂)和较少(3.5%)的石英(SiO₂), 表明六峰山的蓝铜矿形成环境更偏于碱性些; 而其他三地的蓝铜矿的物相分析显示蓝铜矿很纯, 均为100%的蓝铜矿, 它们的生长环境属于只适合于蓝铜矿的酸性环境。

这表明, 无论作为矿物还是原料, 要找很纯的蓝铜矿, 均需在更偏酸性的地质环境中寻找。 同时, 不出现杂质的蓝铜矿(如中国广东阳春、 老挝、 澳大利亚等地), 指示了较酸性的地质环境。
