DHG-9055AD电热恒温干燥箱(上海齐欣科学仪器有限公司); 1100高效液相色谱(安捷伦); KQ-400KDE型高功率数控超声波清洗器(昆山市超声仪器有限公司); SolidSpec 3700DUV近红外光谱仪(岛津, 日本); Matlab R2021b用于数据处理、 作图和建模。

90%乙醇 (分析纯, 天津致远化学试剂有限公司); 齿孔酸对照品 (NLT: ≥ 98.0%购自四川精萃天成药物科技有限公司); 乙腈(色谱纯, Merck公司, 批号: K54731230); 阿里红饮片90份(新疆恩萨尔维吾尔医药饮片制药有限公司), 该饮片由刘戈宇副研究员鉴定为阿里红药材。 实验前, 样品需粉碎过40目筛并置于电热恒温干燥箱中60 ℃干燥4 h以除去水分。

2.1.1 色谱条件

色谱柱: Hedera ODS-2 C18柱(4.6 mm× 250 mm, 5 μ m), 如图1所示;

图1

Fig.1

	Figure Option ViewDownloadNew Window

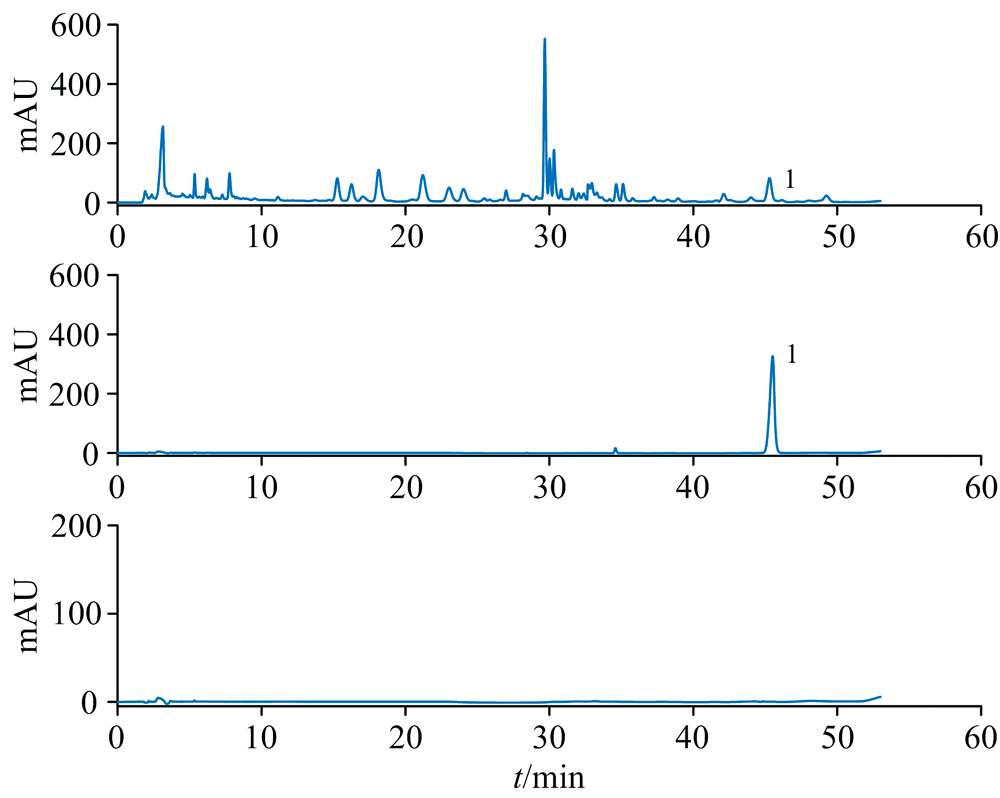

	图1 高效液相色谱 (a): 供试品溶液; (b): 齿孔酸对照品溶液; (c): 空白样品溶液; 1: 齿孔酸Fig.1 HPLC chromatograms (a): Sample solution; (b): Standard solution; (c): Blanksolution; 1: Eburicoic acid

流动相: A相为0.1%磷酸(A), B相为乙腈; 检测波长: 210 nm; 流速1.0 mL· min^-1; 进样量10 μ L;

梯度洗脱时间程序: 0~20 min保持A-B(40∶ 60), 20~28 min, 线性变化至A-B(10∶ 90), 28~48 min, 保持A-B(10∶ 90), 48~51 min, 线性变化至A-B(40∶ 60), 51~53 min, 保持A-B(40∶ 60);

柱温: 30 ℃。

2.1.2 溶液制备

齿孔酸对照品溶液制备: 精密称取齿孔酸对照品24.75 mg, 加入90%乙醇溶解并定容于25 mL量瓶中, 摇匀, 即得浓度为0.97 mg· mL^-1的对照品溶液, 备用。

供试品溶液制备: 称取干燥阿里红药材粗粉(过40目筛)约0.5 g, 置于15 mL具塞试管中, 并用15 mL 90%乙醇处理; 样品混合物在60 ℃下超声处理30 min(功率200 W), 过滤并收集滤液, 再加90%乙醇15 mL洗涤残渣继续超声提取2次, 合并滤液浓缩并定容至50 mL摇匀, 然后通过0.45 μ m有机滤膜, 取续滤液作为供试品溶液。

空白样品溶液: 90%乙醇用0.45 mm滤膜过滤, 续滤液作为空白样品溶液。

2.1.3 线性关系考察

精密量取对照品溶液1.00, 3.00, 5.00, 8.00 mL分别置于10 mL量瓶中, 加90%乙醇定容, 摇匀。 分别吸取上述各浓度对照品线性溶液和对照品溶液各10 μ L依次注入液相色谱仪, 按“ 2.1.1” 项色曲线, 如图2所示得回归方程为Y=3 435.6x+440.82, r=0.999 8, 结果表明在97~970 μ g· mL^-1内, 浓度和峰面积的线性关系良好。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 齿孔酸标准曲线Fig.2 Standard curve of Eburicoic acid

2.1.4 仪器精密度试验

制备同一份供试品溶液连续进样6次, 每次精确进样10 μ L, 记录6次峰面积并计算出RSD为0.041%, 表明仪器精密度良好, 测定结果可信, 结果见表2。

表2

Table 2

表2(Table 2)

表2 精密度试验结果 Table 2 Results of Precision test Sample 峰面积 平均值 RSD/% 1 1 438.52 1 439.32 0.041 2 1 439.42 3 1 440.18 4 1 439.74 5 1 439.11 6 1 438.95

表2 精密度试验结果 Table 2 Results of Precision test

2.1.5 稳定性试验

精密吸取同一份供试品溶液分别于0, 4, 8, 12, 18, 24 h每次精确进样10 μ L, 并记录每次峰面积并计算出RSD为0.057%, 表明本品在室温条件下24 h内稳定性良好测定结果可信, 结果见表3。

表3

Table 3

表3(Table 3)

表3 稳定性试验结果 Table 3 Results of solution stability test Hours 峰面积 平均值 RSD/% 0 1 438.52 1 438.82 0.057 4 1 438.76 8 1 439.82 12 1 439.55 18 1 438.75 24 1 437.49

表3 稳定性试验结果 Table 3 Results of solution stability test

2.1.6 重复性试验

取同一份阿里红药材6个平行样, 按供试品溶液制备方法制成样品溶液, 按“ 2.1.1” 项下色谱条件测定, 记录6次峰面积并计算出含量和RSD分别为2.41%和1.73%, 表明该方法重复性良好, 测定结果可信, 结果见表4。

表4

Table 4

表4(Table 4)

表4 重复性试验结果 Table 4 Results of repetitive test Sample 含量/% 平均值/% RSD/% 1 2.43 2.41 1.73 2 2.42 3 2.47 4 2.40 5 2.38 6 2.35

表4 重复性试验结果 Table 4 Results of repetitive test

2.1.7 回收率试验

取同一份阿里红药材6个平行样约0.5 g, 精密称定, 并加入一定量的对照品, 按供试溶液制备方法制成样品溶液, 精密吸取10 μ L, 按“ 2.1.1” 项色谱条件测定, 计算回收率。 平均回收率为100.81%, RSD为1.81% (n=6), 表明回收率良好, 结果见表5。

表5

Table 5

表5(Table 5)

表5 齿孔酸加样回收率试验结果(n=6) Table 5 Result of sample recovery of Eburicoic acid 称样量 /mg 理论含量 /mg 加入量 /mg 测得量 /mg 回收率 /% 平均值 /% RSD /% 524.5 7.87 6.22 14.23 102.25 100.81 1.81 546.7 8.20 7.01 15.16 99.29 586.4 8.80 6.53 15.20 98.01 502.3 7.53 6.86 14.54 102.19 515.9 7.74 6.32 14.21 102.37 554.8 8.32 6.56 14.83 100.77

表5 齿孔酸加样回收率试验结果(n=6) Table 5 Result of sample recovery of Eburicoic acid

2.1.8 阿里红中齿孔酸含量计算并划分样本

取90批阿里红药材, 每一批样品平行制备3份, 按“ 2.1.1” 项下色谱条件测定, 计算90份样品中齿孔酸的含量, 齿孔酸含量范围为1.27%~4.35%, 采用K-S样本划分法, 将样品以3∶ 1比例进行校正集和预测集划分, 最终校正集为68个样品, 预测集为22个样品, 如表6所示。

表6

Table 6

表6(Table 6)

表6 阿里红样本划分 Table 6 Samples division 样本集 样本数 齿孔酸含量/% 最小值 最大值 平均值 校正集 68 1.27 4.36 2.44 预测集 22 1.31 3.90 2.65

表6 阿里红样本划分 Table 6 Samples division

2.2.1 光谱采集

使用近红外光谱仪(SolidSpec 3700DUV, Shimadzu, Japan)采集近红外光谱。 仪器配备了水平积分球漫反射采样元件、 近红外区的InGaAs和PbS探测器。 NIRS仪器系统在测量前用白板进行校准, 收集了800~2 500 nm范围内的光谱, 分辨率为0.1 nm。 每个样品重新加载并记录3次, 计算平均光谱并用于数据处理。

2.2.2 光谱预处理

原始光谱是药材最直接的表现形式, 光谱变换可以不同程度地削弱或消除背景噪声, 对优化特征谱带和提高谱带灵敏度至关重要。 本研究选择了五种常用的光谱变换方法进行光谱数据预处理, 包括一阶导数(FD)、 二阶导数(SD)、 Savitzky-Golay平滑算法(SG)、 多元散射校正(MSC)和标准正态变化(SNV), 结果如图3所示。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 90批次阿里红饮片的近红外光谱Fig.3 NIR spectra of 90 pieces of Fomes officinalis Ames Decoction

2.2.3 近红外光谱解析

90个样品的近红外光谱特征如图3(a)所示。 在1 198、 1 467、 1 733、 1 949、 2 117和2 301 nm附近有6个主峰。 1 198 nm的吸收来源于C— H伸缩和第二泛音。 1 467、 1 733和1 949 nm处的峰值分别来自O— H和O— H组合带的第一泛音。 2 117和2 301 nm处的峰是由于脂的CH₂基团中C— H和C— O伸缩振动的组合带。 图3(b)为多元散射校正(MSC)处理后的90个样品的近红外光谱, 图3(c)为标准正态变化(SNV)处理后的90个样品的近红外光谱, 图3(d)为Savitzky-Golay平滑算法(7个点)处理后的90个样品的近红外光谱图, 图3(e)为一阶导数(FD)处理后的90个样品的近红外光谱图, 图3(f)为二阶导数(SD)处理后的90个样品的近红外光谱图。 视觉观察, 90个样品的NIR光谱显示出非常微小的差异, 并且所有峰的趋势和吸收强度都非常相似。 这些细微的差异可用来通过化学计量学进行量化。

2.2.4 波长点选择方法

近红外光谱吸收峰重叠现象严重, 信号吸收较弱, 且背景干扰严重, 波长选择的目的就是剔除干扰和无用的变量, 并减少数据冗余和多重共线性, 提高模型的预测精度和预测效率。 波长点选择方法的特点是将每个波长点视为一个单元, 因此点选择的变量是离散的。 本研究采用竞争自适应加权采样法(CARS)进行点变量选择^[12]。 竞争性自适应重加权算法(CARS)是每次通过自适应加权采样, 保留PLS模型中回归系数绝对值权重较大的点作为新的子集, 去掉权值较小的点, 再新的子集建立PLS模型, 经过多次计算, 选择PLS模型交互验证均方根误差最小子集中的波长作为特征波长。

如图4所示, CARS的波长选择基于50次迭代和十折交叉验证。 以CARS选择过程的图形表示, 图4(a)表示蒙特卡洛采样运行次数和选择率, 由于衰减指数函数的作用, 随着采样次数的增加, 在采样前期变量数快速减少, 随着采样次数的增加, 变量减少的速度减慢, 表明算法“ 粗选” 和“ 精选” 的过程。 图4(b)表示蒙特卡洛采样运行次数和交叉验证均方根误差, 采样次数为22次时RMSECV最小为0.123 7%。 图4(c)表示蒙特卡洛采样运行过程中各个波长的回归系数趋势。 每个波长由彩色线表示, 星号垂线表示在22次采样运行后确定的交叉验证均方误差根最小时对应的波长子集共94个波长纳入PLS模型, 占原始光谱信息的5.53%。

图4

Fig.4

Figure Option ViewDownloadNew Window

图4 竞争自适应重加权抽样(CARS)变量选择 (a): 蒙特卡洛(MC)样本的数量和选择率; (b): 基于选择过程的进展的交叉验证误差; (c): 在采样运行过程中各个波长的回归系数的趋势, 每个波长由彩色线表示, 星号线指示在22次采样运行后识别的具有最低交叉验证均方根误差(RMSE)的子集Fig.4 Competitive adaptive reweighted sampling (CARS) variable selection with top panel (a): The number of Monte Carlo (MC) samples and rate of selection; (b): Cross-validated error based on progression of the selection process; (c): Trends in regression coefficients of individual wavelengths over the course of the sampling runs with each wavelength represented by a coloured line and the asterisk line indicating the subset with the lowest root mean square error (RMSE) of cross-validation identified after 22 sampling runs

2.2.5 模型评价

使用一种普遍接受的十折交叉验证方法, 通过式(1)获得的最小预测残差平方和(PRESS)点确定模型的潜在变量数量。 PLS模型评价一般由确定系数R²和均方根误差(RMSE^* )确定。 R²由式(2)获得, R²越接近于1, 表示因变量的变化是由大部分回归线描述的。 如果直线的平方误差很大, R²越接近于0, 表示因变量的变化很少由回归线描述。 RMSE^* 从式(3)获得, RMSE^* 表示回归线未描述的总变化的百分比, 如果直线的平方误差很小, 意味着直线非常适合。 评价原则一般认为R²越接近1, RMSE^* 越接近0, 模型效果越好。 性能偏差比(ratio of performance to deviation, RPD)由式(4)计算得到, 表示模型预测性能。 一般RPD越大, 模型的预测能力越强^[13]。 RPD的阈值选择取决于多种因素, 如背景、 目的和行业。 学者们更倾向于将RPD< 1.4视为轻微或根本不具有代表性, 将1.4~3.0之间的值视为合理预测, 当RPD> 3时, 表示模型预测精度高。 各项评价参数不能孤立参考, 需要综合起来评价。

$\operatorname{PRESS}=\sum_{i=1}^{n}\left(\hat{y}_{i}-y_{i}\right)^{2}$(1)

$R^{2}=1-\frac{\sum_{i=1}^{n}\left(\hat{y}_{i}-y_{i}\right)^{2}}{\sum_{i=1}^{n}\left(y_{i}-\bar{y}_{i}\right)^{2}}$(2)

$\operatorname{RMSE}^{* }=\sqrt{\frac{\sum_{i=1}^{n}\left(\hat{y}_{i}-y_{i}\right)^{2}}{n-1}}$(3)

RPD=1/1-Rp2(4)

其中, y_i为第i个样本的测量值, $ \hat{y}_{i}$为第i样本的预测值, y̅i为所有样本测量值的平均值, n为样本个数。

由表7所示, 建立不同前处理光谱数据和不同策略选择波长的PLS模型, 并对其建模效果进行评价。 显然在引入CARS变量选择之前, 近红外光谱吸收峰重叠现象严重, 背景干扰严重, 模型效果很差。 CARS波长选择的引入剔除了干扰和无用的变量, 大大提高模型的预测精度和预测效率, 与其他模型相比, SNV+CARS模型性能最佳, 其潜变量为45个, Rp2为0.982 3, RMSEP为0.103 7%, RPD为5.34。 图5为该模型真实含量和预测含量对比。 t检验表明, SNV+CARS+PLS建模方法和传统HPLC方法在预测阿里红中齿孔酸含量上没有显著差异。

表7

Table 7

表7(Table 7)

表7 不同前处理和CARS选择波长组合下PLS模型 Table 7 PLS models by different preprocessing combined with CARS wavelength selection algorithms Methods LVs RMSECV/% RMSEC/% RMSEP/% Rc2 Rp2 RPD Original+Full 2 0.706 8 0.671 2 0.757 0 0.157 9 0.011 1.00 S-G+Full 2 0.713 9 0.671 2 0.757 0 0.155 7 0.012 1.00 FD+Full 1 0.744 6 0.675 1 0.571 1 0.145 4 0.401 4 1.09 SD+Full 1 0.757 0 0.348 1 0.891 6 0.748 2 0.010 3 1.00 MSC+Full 1 0.019 9 0.701 0 0.577 0 0.123 8 0.115 8 1.01 SNV+Full 5 0.732 5 0.586 3 0.532 2 0.386 1 0.282 1 1.04 Original+CARS 31 0.266 1 0.041 4 0.105 1 0.996 9 0.976 1 4.60 S-G+CARS 38 0.365 8 0.011 3 0.185 3 0.999 8 0.910 7 2.42 FD+CARS 17 0.570 9 0.010 4 0.161 7 0.999 8 0.924 6 2.63 SD+CARS 24 0.295 6 0.007 3 0.235 7 0.999 9 0.922 4 2.59 MSC+CARS 45 0.185 7 0.006 9 0.152 7 0.999 8 0.928 1 2.69 SNV+CARS 45 0.256 0 0.002 7 0.103 7 0.999 9 0.982 3 5.34

表7 不同前处理和CARS选择波长组合下PLS模型 Table 7 PLS models by different preprocessing combined with CARS wavelength selection algorithms

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 真实含量VS预测含量Fig.5 Actual content VS calculated content

2.2.6 决定系数的解释

回归分析主要用于探索因变量和自变量之间的关系。 在线性回归分析中, 决定系数法(也称为R平方)用于预测和解释模型的结果。 与一元回归模型不同, 除了内部验证性能外, 多元回归还包括外部验证性能, 会导致模型选择中出现一个以上的R²。 有些模型的 Rc2大于 Rp2, 这称为过拟合。 相反有些模型的 Rp2大于 Rc2, 称为欠拟合。 理想情况下, Rp2的变化方向与 Rc2相同, 但实际上过拟合和欠拟合是常见现象。 本文最优回归模型选择的是 Rp2最大的模型。
