采用的高光谱成像系统如图1所示。 为了避免外部环境光对光谱测量的干扰, 整套光谱采集设备置于封闭的暗箱内。 其中, 高光谱相机为四川双利合普公司生产的近红外高光谱相机(型号: GaiaField-N17E), 该相机内置微型计算机, 通过外置推扫获取样品的高光谱图像数据。 在光谱采集过程中, 高光谱相机的采集参数设定为: 单帧光谱图像包含350× 320像素, 光谱拍摄波长范围为900~1 700 nm, 光谱采样间隔为5 nm。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 高光谱成像系统结构示意图Fig.1 Schematic showing the hyperspectral imaging system

用于分类的杂交水稻种子样品均为籼型三系杂交水稻, 具体包括: 荃两优0861(qly0861)、 优华占(yhz)、 晶两优1212(jly1212)、 两优821(ly821)、 两优887(ly887)、 两优898(ly898)、 两优8601(ly8601)、 荃两优1606(qly1606)、 荃两优1822(qly1822)、 荃两优851(qly851)共10个品种。

为提高数据采集效率, 在采集图像前, 将水稻种子按照55的阵列规则摆放在样品台上, 相邻样本间留有一定间隔, 以便在后期数据处理过程中能够通过图像分割的方法得到每个样本的光谱信息。 实验中, 每一品种杂交水稻种子的数量均为250粒, 总共获取了2 500粒杂交水稻种子的高光谱图像, 采集样品的高光谱图像如图2所示。 针对某一特定波长高光谱图像, 采用阈值分割法获取水稻种子在图像中对应的像素区域(ROI区域)。 将选取的ROI区域映射到所有波长对应的灰度图, 然后计算每个波长ROI区域内所有像素的反射率的平均值, 将计算得到的平均光谱定义为每粒杂交水稻种子的反射率光谱。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 杂交水稻种子高光谱图像Fig.2 yperspectral images of the hybrid rice seeds

高光谱相机采集到的原始光谱数据不仅包含光源光谱特征, 而且包含微弱环境光及暗电流等噪声, 无法真实反应待测样品的反射光谱。 在样品测试之前, 分别采集了白板和黑板的反射光谱, 用以消除光源光谱特征、 微弱环境光及暗电流等噪声对样品光谱的影响, 其校正公式如式(1)

R=Iraw-IblackIwhite-Iblack(1)

式(1)中, R为校正后的反射率, I_raw为原始光谱, I_white为白板反射谱, I_black为黑板反射光谱。

对校正后的散射光谱进行预处理能够进一步抑制背景噪声等对光谱数据的影响, 并改善模型的分类精度。 采用Savitzky-Golay(SG)平滑算法^[15]、 多元散射校正(MSC)^[16]以及两种算法结合(SG+MSC)三种预处理方法对光谱数据进行预处理。

对于特征波长下图像数据集的构建, 首先利用随机森林(FR)算法对光谱数据中所有波长的重要性进行评分(variable importance measures, VTM), 然后按重要性评分来排序, 通过排序即可选取重要性最高的特征波长^{[17, 18, 19, 20]}。 波长重要性评分的计算方法如下:

假设采集的数据样本有m个特征x₁, x₂, x₃, …, x_m, 先计算每个特征的Gini指数, 最后通过VI MjGini公式对每个特征波长的重要性评分, 即第j个特征在随机森林所有决策树中节点分裂不纯度的平均改变量, 其中Gini指数的计算公式为式(2)

Ginim=∑k=1|k|∑k'≠kpmkpmk'=1-∑k=1|k|pmk2(2)

式(2)中, k值表示类别, p_mk为在节点m中类别k所占的比例, 也可以看作随机从节点m中抽取两个样本, 其类别标记不一致的概率。

特征x_j在节点m的重要性VI MjmGini, 即节点m分枝前后的Gini指数变化量的计算公式为式(3)

VIMjm(Gini)=Ginim-Ginil-Ginir(3)

式(3)中, Gini_l和Gini_r分别表示随机森林节点m分支后两个新节点的Gini指数。

如果特征x_j在决策树i中出现的节点且在集合M之中, 那么在x_j第i颗树的重要性VI MijGini计算公式如式(4)

VIMij(Gini)=∑m∈MVIM(Gini)jm(4)

假设该特征波长x_j在随机森林中共有n颗树, 其最终的重要性评估计算公式为式(5)

VIMj(Gini)=∑i=1nVIMij(Gini)(5)

最后, 将计算得的所有特征波长重要性评分做归一化处理并排序。

对于水稻种子的近红外光谱数据集, 采用一维卷积神经网络(1D-CNN)^{[21, 22]}构建分类模型; 针对单波长图像数据集和3波长伪彩色图像数据集, 分别采用卷积神经网络VGG^{[23, 24]}和残差网络ResNet^{[25, 26]}构建分类模型, 并比较两者的分类精确度。 为进一步改善模型分类精度, 提出基于图谱融合的分类模型, 将光谱维度与空间维度的特征进行融合, 构建2Branch-CNN 分类模型(如图3所示)。 该算法中, 1D-CNN用于提取光谱特征, 二维卷积神经网络(2D-CNN)用于提取空间维度特征, 最后将获得的特征数据连接融合后送入分类器进行分类。 神经网络模型的损失函数均采用交叉熵损失函数, 其函数计算公式为

Out=-∑i=1Kyiln(pi)(6)

式(6)中, K为杂交水稻种子种类数量, y为标签, i指代的是类别的序号, 即当类别为i时y_i=1, 否则为y_i=0; Out是卷积神经网络每个样本的类别概率, 即类别为i的概率。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 二分支卷积神经网络模型Fig.3 Two branches convolution neural network model

由于近红外探测器在测量波长范围的短波边和长波边响应度不高, 容易受到背景噪声的影响。 为此, 在数据预处理之前先截去背景噪声影响明显的波段, 剩下光谱数据的波长范围为950.9~1 527.1 nm, 总共180个波长的光谱数据, 10个品种的杂交水稻种子的平均反射光谱如图4所示。 由图4可知, 10类杂交水稻种子的光谱趋势相同, 其波峰、 波谷位置基本一致, 但不同种类水稻种子间反射率大小不同, 这可能由于不同水稻种子的化学成分以及分子结构差异所造成的。 在950.9~1 527.1 nm波长范围, 包含多数有机物分子中含氢基团X— H(X为N、 O、 C、 S等)的光谱信息, 包括N— H基团(1 000及1 400~1 800 nm附近)以及C— H基团(1 050~1 200 nm附近; 1 300~1 500 nm附近)等光谱信息, 可有效反映不同品种间水稻种子光谱信息差异。 在分类过程中, 使用Sklearn库中的随机划分方法将2 500粒杂交水稻种子的图像数据与光谱数据按8:1:1的比例划分为训练集、 验证集和测试集, 即训练集样本数量为2 000个, 验证集样本数量为250个, 测试集样本数量为250个。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 10种杂交水稻种子的平均光谱曲线Fig.4 Average spectral curves of the 10 types of hybrid rice seeds

对校正过的散射光谱进行预处理能够进一步抑制背景噪声对光谱数据的影响, 并改善模型的分类精度。 用SG平滑, MSC和SG+MSC三种方法预处理后的光谱曲线如图5(a— d)所示。 通过比较可以看出, SG平滑算法可以有效减少对采集的光谱数据中的随机噪声, 如图5(b)所示。 利用MSC算法进行预处理可以消除散射对光谱的影响, 提高了光谱数据的信噪比, 此外, 通过图5(c)可以看出MSC预处理方法能够有效地抑制光谱基线漂移和背景噪声干扰, 能提高光谱的分辨率。 通过图5(d)可以看出, SG+MSC方法结合了SG和MSC的优点, 在抑制背景噪声影响和光谱数据信噪比等方面都有明显的提升。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 10种杂交水稻种子的原始光谱(a)和预处理后近红外光谱(b)SG平滑预处理, (c)MSC预处理, (d)SG+MSCFig.5 The original near-infrared spectral curves of 10 types of hybrid rice seeds (a) and the spectral curves with different preprocessing methods: (b) SG, (c) MSC, and (d) SG+MSC

2.2.1 不同预处理方法对1D-CNN模型分类效果的影响

表1为近红外光谱数据经不同预处理方法后采用1D-CNN模型进行分类的结果。 由表1可以看出, 未经过预处理的原始光谱数据验证集与测试集精度分别为70%与63%。 而采用MSC、 SG与SG+MSC 3种方法对原始光谱进行预处理之后, 1D-CNN模型的分类精度都获得不同程度的提升。 其中采用SG平滑预处理后, 模型的分类效果最佳, 验证集与测试集精度分别提升至95.4%和92.9%。 采用MSC预处理后, 1D-CNN模型的分类效果没有明显的改善, 进一步采用SG和MSC两种算法同时对数据进行预处理, 模型验证集和测试集的精度可增加到85.2%和78.4%, 但其结果仍低于单独采用SG算法预处理后的精度。 因此利用MSC预处理方法对1D-CNN分类模型精度提高有限, 将采用SG算法对高光谱数据进行预处理。

表1

Table 1

表1(Table 1)

表1 不同预处理方法下1D-CNN模型的分类精度 Table 1 Classification accuracy of 1D-CNN model with different preprocessing method 预处理方法 训练集/% 验证集/% 测试集/% None 87.0 70.0 63.0 MSC 86.0 72.0 70.0 SG 96.4 95.4 92.9 SG+MSC 90.0 85.2 78.4

表1 不同预处理方法下1D-CNN模型的分类精度 Table 1 Classification accuracy of 1D-CNN model with different preprocessing method

为了进一步探讨其内在机制, 采用基于T分布的随机近邻嵌入算法(T-distributed stochastic neighbor embedding, T-SNE)对不同预处理方法下的光谱数据集进行可视化降维, 结果如图6(a— d)所示。 通过比较不同预处理方法下的T-SNE图可以明显看到, 采用SG平滑预处方法比MSC具有更好的区分度, 如图6(b)和(c)所示。 而SG+MSC预处理方法的区分效果次之[见图6(d)]。 该结果表明, 利用SG平滑预处理能够有效的改善样本的区分度, 而采用SG+MSC两种预处理方法对数据集进行多次预处理并没有获得更优的样本区分度。

图6

Fig.6

	Figure Option ViewDownloadNew Window

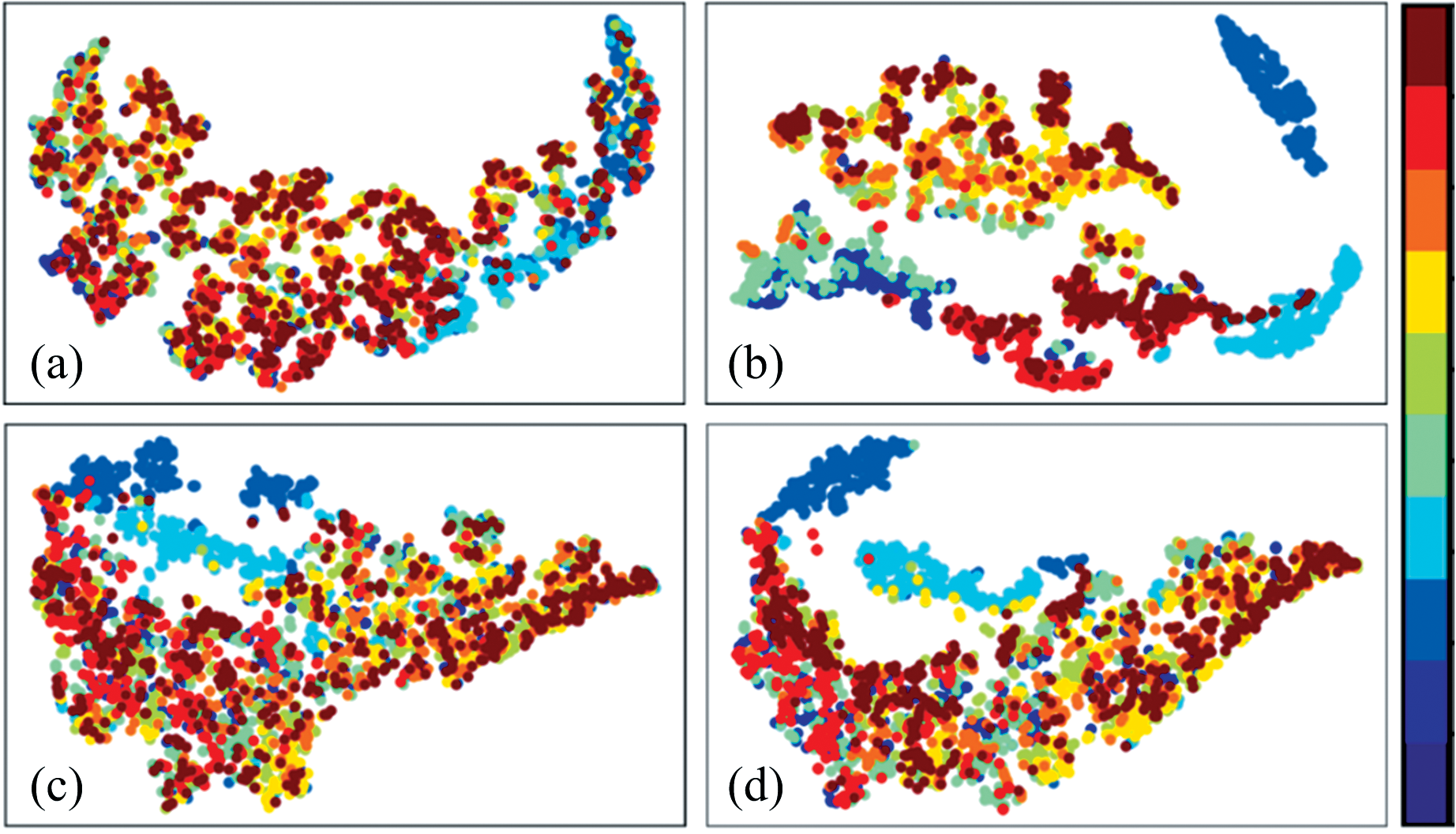

	图6 光谱数据的T-SNE可视化结果 (a): 原始光谱; (b): SG预处理; (c): MSC预处理; (d): SG+MSCFig.6 Visualization the spectrum data with T-SNE method (a): Original spectrum data; (b): Preprocessing with SG; (c): Preprocessing with MSC; (d): Preprocessing with SG+MSC

2.2.2 基于波长重构图像数据集的分类

采用随机森林(random forest, RF)特征选择算法对180个特征波长的重要性评分进行排序, 只展示了重要性评分最高的9个特征波长, 其重要性评分排序如图7所示。 为了比较特征波长个数对模型分类效果的影响, 选择重要性评分最高的特征波长(950.9 nm)构建单一特征波长下10种杂交水稻样品的灰度图像数据集以及选择重要性评分最高的3个特征波长(950.9、 976.5、 966.9 nm)构建3特征波长伪彩色图像数据集。

图7

Fig.7

	Figure Option ViewDownloadNew Window

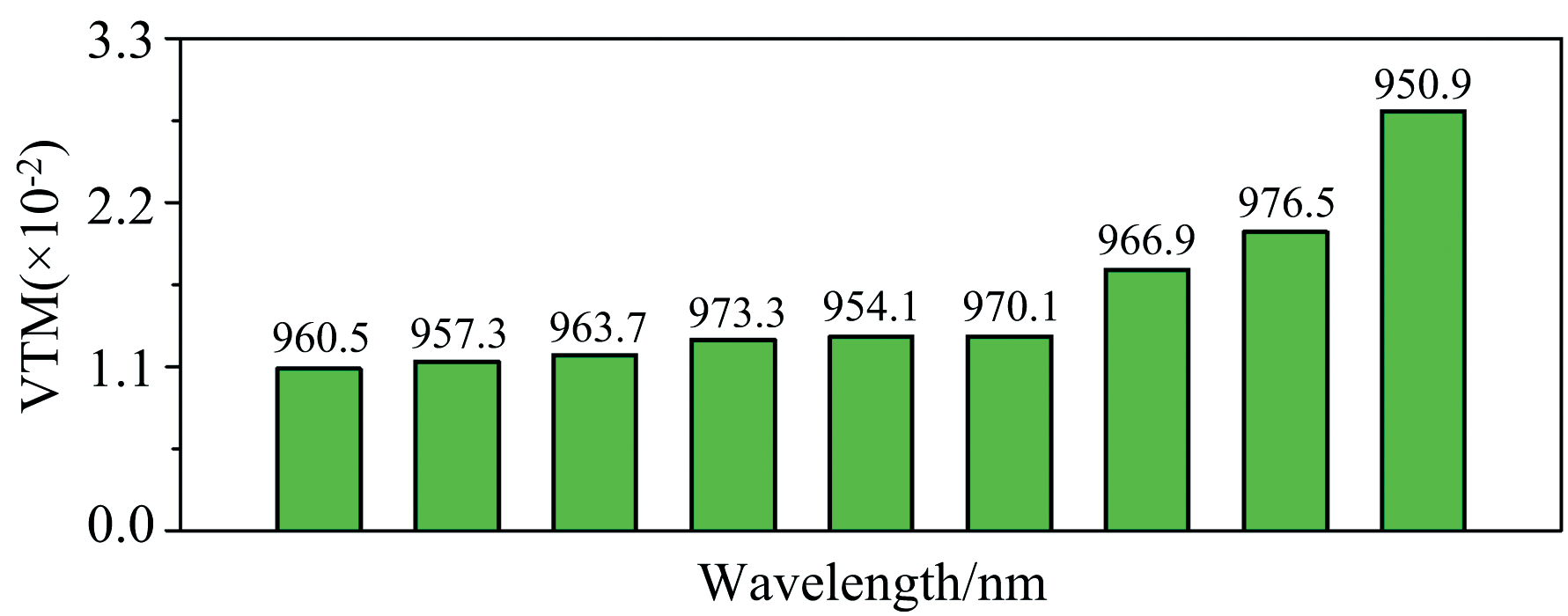

	图7 重要性评分最高的9个特征波长Fig.7 9 characteristic wavelengths with the largest VTM

为了比较不同模型的分类效果, 分别采用VGG和ResNet模型对10种杂交水稻种子进行分类。 考虑到网络层数对模型分类精度的影响, 还比较了上述两种模型在不同网络层数下的分类效果, 各种模型的分类结果如表2所示。 通过比较可以看出, 无论是基于单波长的灰度图像数据集还是基于3波长的伪彩图数据集, VGG模型的分类精确度都优于ResNet模型。 相对于单波长灰度图像数据集, 采用基于3波长重构的伪彩图像数据集来进行分类不仅具有更优的分类效果, 还能有效地抑制分类模型的过拟合现象。 对于VGG模型, 网络层数为11, 13, 16, 19时, 对于3波长重构的伪彩图像数据集的分类都能获得较好的分类精度, 当网络层数为16时, VGG模型分类效果最佳, 验证集与测试集的精度分别达到92.8%和92.8%。 而对于ResNet网络模型, 为了避免过高的网络层数对模型分类精度的影响, 只给出了该模型的最佳网络层数, 即网络层数为18时的分类效果, 其验证集与测试集的分类精度分别为89.2%和87.2%, 分类效果要低于VGG模型。

表2

Table 2

表2(Table 2)

表2 基于图像数据的分类模型分类精度 Table 2 Classification accuracy based on the reconstructed image data with VGG and ResNet model 分类模型 训练集/% 验证集/% 测试集/% 1波段-VGG11 99.2 74.3 71.6 3波段-VGG11 100 89.8 90.5 1波段-VGG13 98.5 70.2 67.4 3波段-VGG13 97.2 89.3 85.6 1波段-VGG16 99.9 71.4 69.7 3波段-VGG16 99.9 92.8 92.8 1波段-VGG19 99.6 71.8 71.0 3波段-VGG19 100 89.9 89.3 1波段-ResNet18 99.9 71.0 67.0 3波段-ResNet18 100 89.2 87.9

表2 基于图像数据的分类模型分类精度 Table 2 Classification accuracy based on the reconstructed image data with VGG and ResNet model

2.2.3 基于光谱与图像数据融合的分类模型

通过上述基于特征波长重构的图像数据集的分类效果可以看出, 将多个特征进行(3个特征波长)融合能够有效提高模型的分类精确度, 其内在机制是多特征(3波长)相对于单一特征(单波长)而言能够进一步提高样本间的差异, 从根本上提升模型的分类效果。 为了进一步提高精度, 在基于3波长图像数据集的基础再融入光谱维数据, 构建基于图谱融合的2Branch-CNN分类模型, 该模型的分类结果如表3所示。 为了获得最优的分类效果, 对图像数据集分支网络, 分别采用了VGG模型和ResNet模型, 并调整了网络层数。 通过表3可以看出, 无论是采用VGG模型还是ResNet模型, 利用图谱融合后模型的分类效果都获得了不同程度的提升。 对于VGG+1DCNN二分支网络模型, 当VGG模型的网络层数增加到16层时, 二分支网络获得最优分类结果, 其验证集与测试集的分类精度为98%和96.7%。 相比于1D-CNN分类模型的最优分类效果, 验证集与测试集的分类精度分别提升了2.6%和3.8%; 相对于基于3波长重构伪彩图数据集的VGG模型的最佳分类精度, 验证集与测试集分类精度分别提升了5.2%和3.9%。 而对于由ResNet+1DCNN构成的二分支网络-模型的分类精度能够获得更显著的提升, 其验证集与测试集的分类精度分别达到96.5%和94.7%, 相对于基于3波长重构的图像数据集的ResNet模型的最佳分类效果, 验证集和测试集的分类精度分别提升7.3%和6.8%。

表3

Table 3

表3(Table 3)

表3 基于光谱与图像数据融合的2branch-CNN模型分类精度 Table 3 Classification accuracy based on the spectrum and image fusion with 2branch-CNN model 分类模型 训练集/% 验证集/% 测试集/% VGG11+1DCNN 100.0 95.8 92.5 VGG13+1DCNN 100.0 97.7 93.4 VGG16+1DCNN 100.0 98.0 96.7 VGG19+1DCNN 99.9 98.5 93.2 ResNet18+1DCNN 100.0 96.5 94.7

表3 基于光谱与图像数据融合的2branch-CNN模型分类精度 Table 3 Classification accuracy based on the spectrum and image fusion with 2branch-CNN model

以上讨论了基于图谱融合的分类模型对10种杂交水稻种子的整体分类效果。 而不同种类被错误分类的概率也是衡量分类模型有效性的重要指标, 为进一步验证2branch-CNN分类模型对不同种类杂交水稻种子的分类效果, 本文构建混淆矩阵(confusion matrix)对样本的真实类别和预测结果进行验证, 结果如图8所示。 从图8可以看出对于图谱融合的2branch-CNN分类模型, 杂交水稻品种ly898、 qly1822的测试集分类精度相对较低, 分别93%和88%, 而对于其他水稻品种, 其验证集和测试集的分类精度均可以达到95%以上。 该结果不仅再次表明光谱数据与图像信息融合能够进一步提高大部分种类杂交水稻种子间区分度, 进而提升模型的整体分类精度, 而且直接证明本论文提出的2Branch-CNN网络具有更好的泛化能力与分类效果。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 验证集和测试集的混淆矩阵Fig.8 The confusion matrix of validation and test sets
