1.1.1 数据来源

本研究所使用的数据包括生物发光强度(the mechanical-stimulated bioluminescence potential, MBP)以及水体固有光学性质(inherent optical properties)数据。 水体固有光学性质包括吸收系数、 后向散射系数和衰减系数。 为了获取上述所需的研究数据, 从而研究黄海水体生物发光辐射传输特性, 分别于2017年12月20日至次年1月10日(冬季航次), 2018年3月28日至4月16日(春季航次)、 2018年7月24日至8月8日(夏季航次), 搭乘“东方红2号”科学考察船在黄海海域测量了3个季节整个水体剖面的黄海海域生物发光强度数据以及固有光学性质数据, 测量站位分布如图1所示。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 测量站位分布图Fig.1 The distribution of survey station in the Yellow sea

1.1.2 测量仪器

本研究所使用的测量仪器在使用前后均进行了严格的实验室定标处理。 其中, 生物发光分析仪(underwater bioluminescence assessment tool, UBAT)用于生物发光强度的测量。 吸收系数与衰减系数采用美国 WET Labs公司研发的反射管式水体吸收衰减测量仪(spectral absorption and attenuation meter, AC-S)测量。 后向散射系数采用美国WET Labs公司研发的后向散射仪(Scattering Meter, BB9)测量。 使用温盐深剖面仪Seabird SBE19 PLUS 进行同步测量水体温度、 盐度以及深度信息。 对于AC-S, 利用同步测量的温度和盐度数据进行温度和盐度校正, 然后根据散射误差与相应波段散射系数之间的比例关系进行散射校正。 对于BB9, 使用校正后的AC-S数据进行路径补偿校正。 仪器手册给出了上述仪器的具体校正方法及数据的具体处理方法, 本文不再赘述^{[11, 12, 13]}。 将以上仪器安装固定在光学剖面笼中, 使用绞车以0.15 m· s^-1的下降速度将光学剖面笼从水面下放至海底3 m以上深度(避免仪器触底遭受损坏), 从而获取水体生物发光强度和固有光学性质等从表层至底层的连续剖面测量数据。

1.1.3 水下光学深度

光学深度τ 定义如式(1)所示, 与几何深度z、 衰减系数c以及波长有关, 其中, z₁为ACS测量剖面初始水深, z₂为光源的几何深度, 本研究所计算的为不同几何深度, 不同峰值波长下的光学深度。

τ=∫z1z2c(λ, z)dz(1)

水下生物发光所产生的离水辐射强度和光谱形状与水体衰减系数有关^[14]。 因此, 为了揭示固有光学性质对生物发光所致离水辐亮度(L_w-bio)的幅值以及光谱变化的影响, 本研究使用Hydrolight(v5.0)辐射传输软件^{[15, 16]}, 通过以下步骤进行辐射传输模拟, 得到L_w-bio, 从而构建生物发光模型。

(1)将实测浮游生物发光测量剖面划分为以1 m深度为间隔的多个水下发光源, 将相应的输入数据按1 m间隔进行插值, 实测数据从水下3 m起至海底3 m以上。

(2)输入参数: 将实测黄海海域固有光学性质作为输入, 使用Pope等所提供的纯水吸收系数^[17], 体积散射函数由测量的b_b(λ)/b(λ)根据Petzold计算^[18], b_b(λ)为水体后向散射系数, b(λ)为水体总散射系数。 本研究仅针对生物发光现象, 因此需排除外部光源的影响, 为此采用夜间模式, 将太阳辐射设置为0, 确保模拟所得辐亮度仅来自于生物发光。 表1给出了Hydrolight辐射传输模型输入参数的配置情况。

表1

Table 1

表1(Table 1)

表1 Hydrolight主要输入设置 Table 1 Main input settings of Hydrolight 输入项 设置方式 固有光学性质 采用实际测量的水体吸收系数、衰减系数以及后向散射系数 生物发光 采用实际测量MBP 太阳辐射 采用夜间模式, 太阳辐射设置为0

表1 Hydrolight主要输入设置 Table 1 Main input settings of Hydrolight

(3)生成L_w-bio: 不同生物体所产生的生物发光光谱是不同的, 而对于黄海海域, 引起生物发光的生物主要是甲藻, Moline等使用已知的光谱从甲藻等生物发光光谱中对生物发光谱进行了光谱重建^[8]。 因此, 本研究使用Moline构建的光谱将MBP通过式(2)转化为不同波长下的能量形式E(W· m^-3· nm^-1)。 其中h为普朗克常量, 值为6.63×10^-34 J· s, c为光速, 值为3×10⁸ m· s^-1, P(percent of total photons)为Moline构建的光谱中光子数在不同波长下所占百分比, λ为波长, 波长范围350~680 nm。 E作为生物发光辐射传输模型的光源输入, 通过辐射传输方程^[19], 最终得到光谱L_w-bio。 其中, 2.1节中所使用的L_w-bio为L_w-bio光谱积分所得。

E=hc×MBP×P/λ(2)

通过L_w-bio, 结合实测MBP分析黄海水体L_w-bio幅值的分布特征。 图2—图4展示了黄海海域不同季节不同光源深度下L_w-bio空间分布(不同海域水深不同, 为确保不同深度下均有数据, 选取4, 8和15 m深度为发光光源)。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 春季黄海海域光源深度为4 m (a), 8 m (b), 15 m (c)时Lw-bio空间分布Fig.2 The spatial distribution of Lw-bio at bioluminescence source depths of 4 m (a), 8 m (b) and 15 m (c) in the Yellow Sea during spring

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 夏季黄海海域光源深度为4 m (a), 8 m (b), 15 m (c)时Lw-bio空间分布Fig.3 The spatial distribution of Lw-bio at bioluminescence source depths of 4 m (a), 8 m (b) and 15 m (c) in the Yellow Sea during summer

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 冬季黄海海域光源深度为4 m(a), 8 m(b), 15 m(c)时Lw-bio空间分布Fig.4 The spatial distribution of Lw-bio at bioluminescence source depths of 4 m (a), 8 m (b) and 15 m (c) in the Yellow Sea during winter

由图2, 春季黄海海域L_w-bio高值区位于山东半岛威海附近海域、 山东半岛以南海域以及北黄海东北部海域, 上述海域衰减系数较低, 发光浮游生物丰度较高, MBP在整个黄海海域处于较高水平^[18]。 北黄海中部海域、 山东半岛东南部近岸海域以及南黄海东部海域的L_w-bio处于较低的水平。 随着光源深度的增加, 春季黄海海域的L_w-bio幅值仅在数值上呈现减小趋势, 分布特征并未出现明显的变化。 整体上, 春季L_w-bio幅值呈近岸高远岸低的特征。

由图3, 夏季黄海海域L_w-bio低值区集中在北黄海海域与山东半岛东部海域, 高值区位于南黄海海域, 当光源深度为4 m时, L_w-bio的分布特征呈北低南高。 随着海水深度增加, MBP含量发生改变, 当光源深度加深时, L_w-bio分布特征也发生了改变: 光源深度为8 m时, 低值区由山东半岛东部海域延伸至山东半岛南部海域及南黄海中部海域, 高值区缩小至南黄海东部海域; 光源深度为15 m时, 低值区缩减至南黄海东北海域。 不同光源深度下, 夏季L_w-bio分布呈现差异, 整体上, 呈现南部高北部低的特征。

由图4, 在冬季黄海海域, 当光源深度位于为水下4 m时, 低值区分别出现在北黄海中部、 南黄海南部海域以及山东半岛东南部近岸海域。 高值区位于北黄海东北部海域和山东半岛以南海域。 随着生物发光光源深度的加深, 冬季黄海海域的L_w-bio仅在数值上呈现减小趋势, 分布特征并未出现明显的变化。 整体上, 冬季黄海海域L_w-bio呈现中部高南部低的特征。

三个季节的L_w-bio空间分布特征呈现较大差异, L_w-bio季节变化趋势十分显著。 自冬季至春季, 山东半岛威海附近海域L_w-bio由低值区转为高值区, 南黄海东部海域的L_w-bio转变为低值区, 总体特征由中部高南部低转变为近岸高远岸低(西部高东部低)。 自春季至夏季, 山东半岛东南部近岸海域L_w-bio始终保持较低水平, 北黄海东北部海域、 山东半岛以南海域和山东半岛威海附近海域L_w-bio由高值区变为低值区, 南黄海东部海域L_w-bio由低值区变为高值区, 分布特征由近岸高远岸低(西部高东部低)转变为南部高北部低。

光源深度为4 m时(表2), 春季L_w-bio范围在4.59×10^-10~2.60×10^-4 W· m^-2· sr^-1之间, 平均值为2.84×10^-5 W· m^-2· sr^-1, 夏季L_w-bio范围在7.86×10^-9~4.71×10^-3 W· m^-2· sr^-1之间, 平均值为2.69×10^-4 W· m^-2· sr^-1, 冬季L_w-bio范围在1.81×10^-9~1.39×10^-4 W· m^-2· sr^-1之间, 平均值为1.50×10^-5 W· m^-2· sr^-1。 随着光源深度加深, L_w-bio整体呈减小趋势。 当光源深度一定时, 自冬季至春季, 春季至夏季, L_w-bio依次增大, 具有显著季节变化特征。 引起L_w-bio幅值变化的主要原因有以下两点: (1) 由表3可知, 发光浮游生物MBP由冬季至夏季逐渐增大; (2) 固有光学性质影响着L_w-bio幅值, 由实测数据及前人研究^[10]可知, 黄海海域吸收系数、 衰减系数、 及后向散射系数由冬季至夏季逐渐减小。

表2

Table 2

表2(Table 2)

表2 不同季节不同光源深度下Lw-bio分布 Table 2 The value of Lw-bio at different depths of bioluminescence source in different seasons 春季 夏季 冬季 Lw-bio/(W· m-2· sr-1) 光源深度4 m 平均值 2.39×10-5 2.99×10-4 2.18×10-5 最大值 3.57×10-4 2.83×10-3 1.93×10-4 最小值 1.19×10-8 3.89×10-7 4.16×10-9 标准差 7.00×10-5 6.32×10-4 3.94×10-5 光源深度8 m 平均值 1.32×10-5 1.01×10-4 1.11×10-5 最大值 2.28×10-4 8.54×10-4 1.05×10-4 最小值 8.53×10-11 5.76×10-7 1.18×10-11 标准差 4.01×10-5 1.89×10-4 2.15×10-5 光源深度15 m 平均值 1.47×10-5 4.40×10-5 9.17×10-6 最大值 2.33×10-4 3.05×10-4 1.02×10-4 最小值 1.06×10-11 2.18×10-10 1.11×10-12 标准差 4.35×10-5 7.74×10-5 2.26×10-5

表2 不同季节不同光源深度下Lw-bio分布 Table 2 The value of Lw-bio at different depths of bioluminescence source in different seasons

表3

Table 3

表3(Table 3)

表3 不同季节不同光源深度下MBP分布 Table 3 The value of MBP at different depths of bioluminescence source in different seasons 季节 MBP/(photons· s-1· L-1) 光源深度4 m 光源深度8 m 光源深度15 m 平均值 最大值 平均值 最大值 平均值 最大值 春季 2.51×1010 3.38×1011 3.16×1010 4.72×1011 3.56×1010 5.09×1011 夏季 7.47×1010 1.48×1012 8.67×1010 1.34×1012 6.10×1010 5.99×1011 冬季 1.61×1010 2.85×1011 2.25×1010 3.65×1011 1.55×1010 2.00×1011

表3 不同季节不同光源深度下MBP分布 Table 3 The value of MBP at different depths of bioluminescence source in different seasons

生物发光光谱呈近高斯分布特征, 生物发光光源处所产生的上行生物发光辐亮度(L_u-bio)峰值波长在474 nm附近, 随着光传输至海面, L_w-bio峰值波长发生改变, 图5汇总了三个季节黄海海域不同发光源深度下L_w-bio的光谱分布。 在不同海域、 不同深度下, L_w-bio峰值波长漂移(Δλ)的范围在2~104 nm。 一方面, Δλ随着光源深度加深而增大; 另一方面, Δλ与固有光学性质也有紧密的联系: 结合实测固有光学性质数据, 在水体剖面不包含纯水的488 nm波段衰减系数(c₄₈₈)低于1 m^-1, 吸收系数(a₄₈₈)低于0.15 m^-1, 后向散射系数(b_b488)低于0.02 m^-1的海域, Δλ小于30 nm; 在c₄₈₈介于1~5 m^-1之间, a₄₈₈介于0.15~0.3 m^-1之间, b_b488介于0.02~0.1 m^-1之间的海域, Δλ介于30~70 nm; 在c₄₈₈大于5 m^-1, a₄₈₈大于0.3 m^-1, b_b488大于0.1 m^-1的海域, Δλ大于70 nm。 较大的衰减系数可使得峰值波长由蓝光波段变为绿光波段(474 nm附近移动至578 nm附近)。 而在衰减系数较小的水体中, 辐亮度光谱变化较弱, 若光源位于水深10 m以内, 其Δλ仅在5 nm以内, 即使光源位于水深30 m以下, 其峰值波长最大仅漂移26 nm, 仍在蓝光波段范围内。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 黄海海域不同发光源深度下Lw-bio光谱(不同曲线代表不同深度)Fig.5 The spectrum of Lw-bio at different depths in the Yellow Sea (Different curves represent different depths)

Moline等基于新泽西州近岸水体的实测生物发光数据进行辐射传输模拟, 并指出随着生物发光光源深度的增加, L_w-bio峰值波长由蓝光波段移动至绿光波段, 波长漂移大于90 nm。 本研究模拟了固有光学性质差异较大的黄海海域生物发光辐射传输过程, 结果表明, Δλ不仅与光源几何深度有关, 与固有光学性质也存在紧密的联系: 在固有光学性质其值较大的水体, 随着光源深度的增加, 其Δλ大于90 nm, 而清洁水体中发光生物所产生的Δλ小于30 nm。

为了更好地将本研究应用于其他领域, 如生物发光的光源反演, 本研究分析了光源的光学深度τ 和几何深度d分别与Δλ及峰值L_w-bio的关系。 图6与图7分别展示了τ , d, 与Δλ及峰值L_w-bio之间的联系: (1)从平均值上看, Δλ随着τ 的增大而增大, 与d无显著的递增或递减关系; 从整体上看, 在不同海域, 由于固有光学性质的差异, 即使光源的几何深度或光学深度相同, Δλ也呈现较大波动。 (2)峰值L_w-bio与τ 以及d存在一定的关系: 峰值L_w-bio随着τ 与d的加深而减小。 基于此, 使用τ 与d分别与Δλ及峰值 L_w-bio进行二元线性拟合, 结果如图8和图9所示。 d与Δλ及Log₁₀(L_w-bio) 二元拟合的决定系数R²=0.64, 均方根误差RMSE=9.39, 拟合关系为d=17.42-16.91Log₁₀(L_w-bio)-7.458Δλ 。 τ 与Δλ及Log₁₀(L_w-bio) 二元拟合的决定系数R²=0.90 , 均方根误差RMSE=4.99, 拟合关系为τ =14-14.47Log₁₀(L_w-bio)+1.18Δλ, τ 包含了水体的固有光学性质信息及峰值波长信息, 因此τ 的拟合结果优于d。

图6

Fig.6

	Figure Option ViewDownloadNew Window

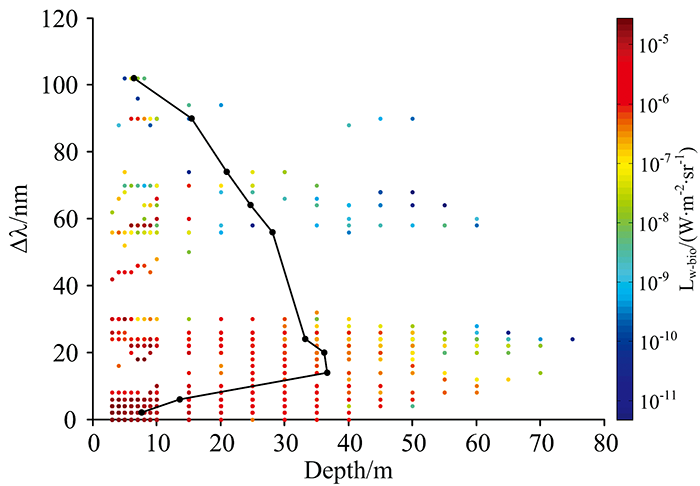

	图6 几何深度d、 Δλ以及峰值Lw-bio的变化 黑色线条为τ 平均值Fig.6 The variation of geometric depth d, Δλ and maximum Lw-bio the black line represents the average of τ

图7

Fig.7

	Figure Option ViewDownloadNew Window

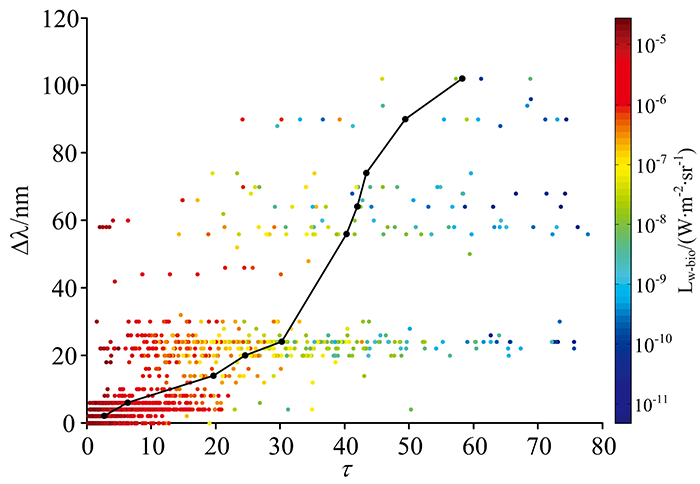

	图7 光学深度τ 、 Δλ以及峰值Lw-bio的变化 黑色线条为d平均值Fig.7 The variation of optical depth τ , Δλ and maximum Lw-bio the black line represents the average of d

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 几何深度d与Δλ及峰值Lw-bio拟合结果Fig.8 The fitting result of geometric depth d with Δλ and maximum Lw-bio

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 光学深度τ 与Δλ及峰值Lw-bio拟合结果Fig.9 The fitting result of optical depth τ with Δλ and maximum Lw-bio

以上结果表明: (1)光源的几何深度与峰值L_w-bio及Δλ的线性关系较弱; (2)在黄海海域, 固有光学性质对生物发光光源的几何深度反演影响较大。

基于上述结论, 本研究考虑将光谱L_w-bio作为输入, 用于增加水体光学信息及光谱信息, 以此讨论生物发光光源的几何深度反演可行性。 本节构建了简单的神经网络模型, 将模拟所得光谱L_w-bio(波长数44)作为输入, 输出为光源的几何深度。 结果如图10与图11所示, 回归系数R=1.00, 均方误差MSE=0.14, 最大误差为1.84 m(由图11可知), 且超过97%的数据, 其误差小于1 m, 反演精度显著提升。

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 生物发光光源的几何深度反演结果(直线为1:1线)Fig.10 The retrieval result of geometric depth (the straight line represents 1:1 line)

图11

Fig.11

	Figure Option ViewDownloadNew Window
	图11 几何深度反演结果误差统计(误差=实际值-预测值)Fig.11 The error statistics of retrieval result of geometric depth (Errors=actual value-predicted value)

本节仅对光谱L_w-bio与几何深度的关系进行了初步的神经网络拟合, 结果表明, 生物发光光源的几何深度可以通过神经网络模型, 由光谱L_w-bio反演所得。 在未来, 我们将围绕反演深度所需的最少波长数, 展开进一步的研究。
