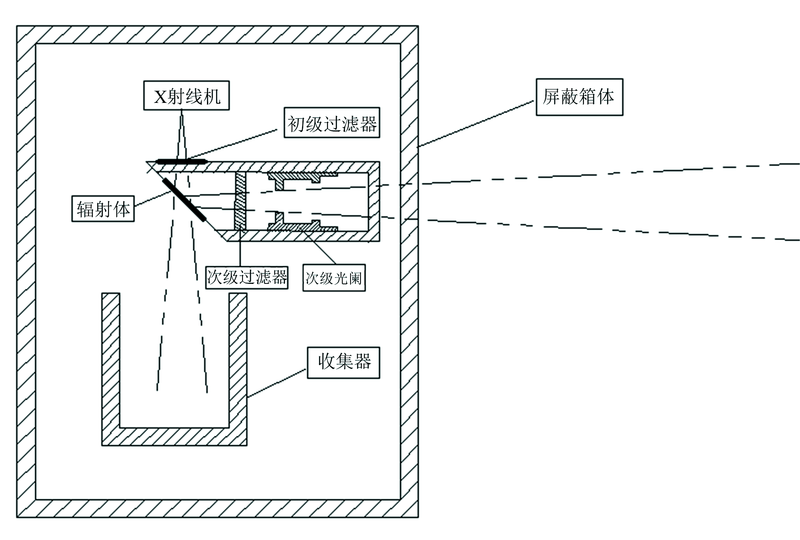

K荧光辐射装置由初级过滤器, 初级光阑, 辐射体, 荧光发生装置, 次级过滤器, 次级光阑, 收集器, 屏蔽箱体组成。 如图1所示。 初级过滤器去除对产生荧光没有贡献的低能部分光子; 初级光阑是保证X射线机射线束面积限定在辐射体面积之内, 同时减小辐射体支撑物和荧光器件壁外部散射光子, 可将其安装在X射线机出射口。 辐射体是产生荧光的核心部件, 不同材料被激发出相应的特征X射线即荧光; 荧光发生装置将初级射线束和荧光射线束分开相互垂直, 互不干扰, 保证了荧光光路最短, 促使荧光的产额最大化; 次级过滤器消除L线并减小K_β 相对于K_α 线的强度; 次级光阑限定荧光辐射束的发射角, 使出射的荧光呈锥形状, 可减少来自环境的散射。 收集器用来收集X射线光机高能段的光子。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 K荧光X射线辐射装置Fig.1 K fluorescent X-ray radiation device

利用MCNP5模拟软件, 建立荧光发生装置模型如图2: 设计整个装置呈梯形结构, Cs₂SO₄荧光辐射体材料填充在45° 的斜边, 实现初级辐射光束路径与荧光光束路径相互垂直, 互不干扰; 初级过滤器采用1 mm铝材料设置在梯形上端面; 源设置在出口正上方0.5 cm处, 半径为2 cm的面源垂直照射辐射体(源未在图中表示出), 保证初级辐射源全部照射在辐射体上; 辐射体上方半径为2.5 cm的圆柱体通道用于源的照射, 辐射体右边半径为2.5 cm的圆柱体通道用以反射荧光光束; 在荧光出射束1.1 cm处建立外径为8.3 cm的次级过滤器: 内部间隔设置三个环用以限制荧光发射角度, 环间距为12 cm, 前2个环厚度为1 cm, 最后一个环厚为0.3 cm, 环面之间的连线与水平面的夹角为6° , 荧光发生装置采用铜材料填充, 次级过滤器采用铅材料填充。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 K荧光发生装置MC模型Fig.2 K fluorescence generator MC model

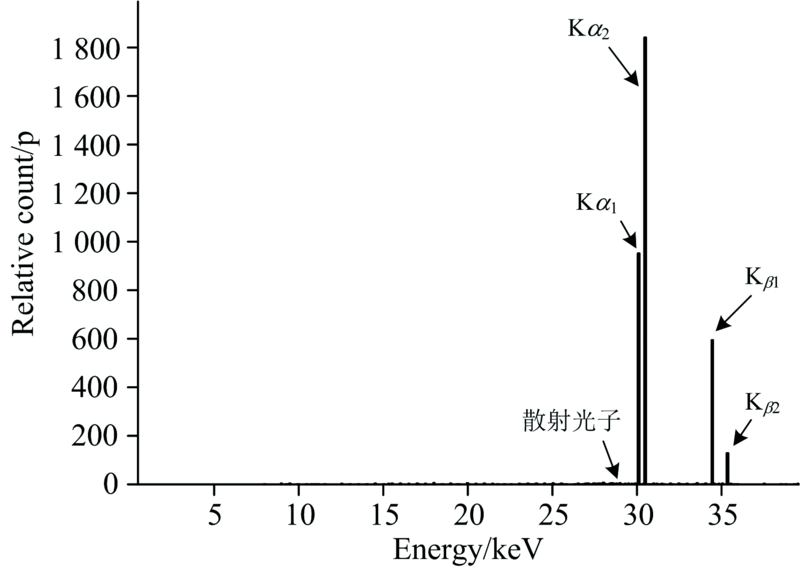

模拟程序中源选用100 kV未过滤的轫致辐射谱作为模拟入射谱(PTB官网下载可得)。 在荧光距离荧光辐射体中心1 m处, 建立2 cm× 2 cm× 2 cm体栅元作为探测栅元, 使用F1记录通过栅元的通量如图3所示; 改变辐射体的厚度值, 将模拟结果绘制出K_α 荧光随辐射体厚度值变化曲线如图4。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 Cs2SO4辐射体荧光注量谱Fig.3 Fluorescence fluence spectrum of Cs2SO4 radiator

图4

Fig.4

	Figure Option ViewDownloadNew Window

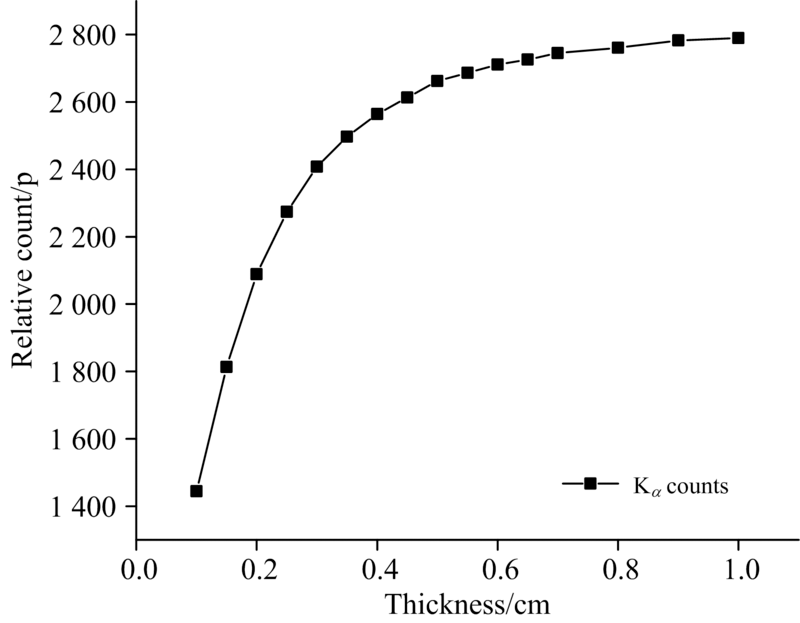

	图4 Kα 荧光强度随厚度变化曲线Fig.4 Kα Fluorescence and total photon intensity versus thicknesss

从图3和图4可见, Cs₂SO₄辐射体K_α 和K_β 荧光射线能量分别是31和35 keV, 由于K电子层附近存在亚层电子层, MCNP5模拟结果显示有K_{α 1}, K_{α 2}, K_{β 1}和K_{β 2}四个吸收限的能量点, K_{α 1}和K_{α 2}分别是30.62和30.97 keV^{[3, 4, 5]}荧光材料的相对饱和厚度值为0.6 cm。 辐射体做到相对饱和厚度, 荧光的产额就可以得到保证, 辐射体制作得足够厚时, 散射并不随之增大, 对荧光纯度没有影响。

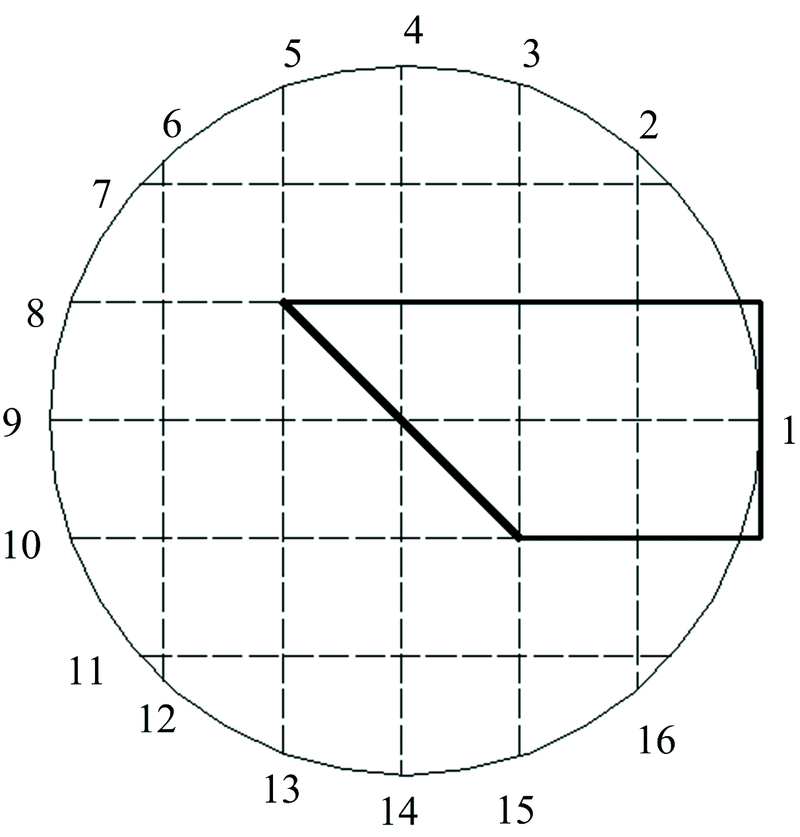

为了实验安全和最大化得到荧光的产额, 需要了解X射线光机照射在辐射体上产生的荧光分布情况。 在上述建立的模型当中, 以辐射体中心为圆心、 15 cm为半径、 5 cm× 5 cm栅格圆周点上设定半径1 cm探测点, 使用F5计数卡记录荧光通过环探测栅元的通量, 分别记录有荧光装置和无荧光装置两种模型光子分布情况, 源设置成X射线光机电压为100 kV平面源, 如图5所示, 对应测量结果如图6和图7所示。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 环探测点分布示意图Fig.5 Schematic diagram of ring detection points distribution

图6

Fig.6

	Figure Option ViewDownloadNew Window

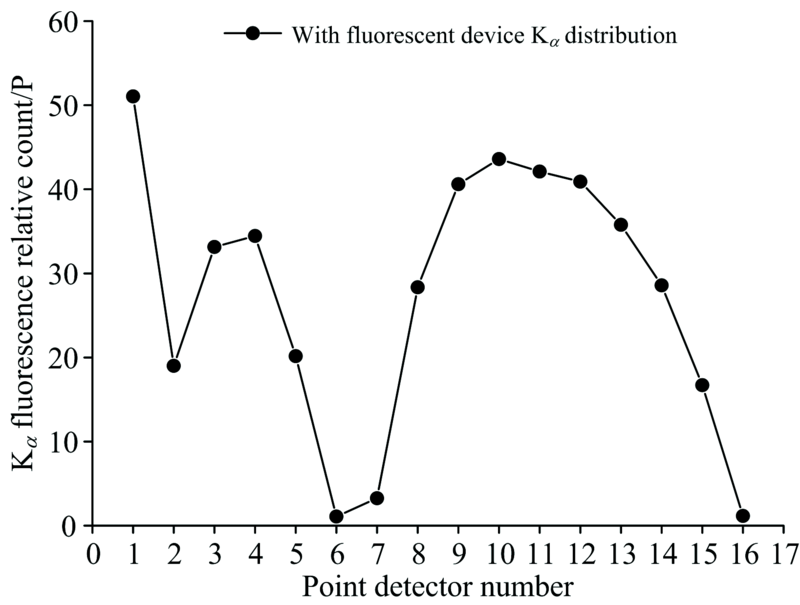

	图6 有荧光装置Kα 荧光强度分布Fig.6 Fluorescent device Kα fluorescence intensity distribution

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 无荧光装置Kα 荧光强度分布Fig.7 No fluorescence device Kα fluorescence intensity distribution

从图6中可知, 在荧光装置的出射口和垂直荧光辐射体材料面下方荧光通量最大, 其中1号点的荧光通量大于其他点。 从图7中可知, 垂直于辐射体中心方向上, 荧光呈对称逐渐减少趋势, 且在辐射体照射面上荧光量大于反面。 通过比对数据, 荧光发生装置有很好地屏蔽和准直的效果, 限制了从其他角度发散出来的荧光造成干扰。 虽然3, 4和5号点荧光通量也很大, 但都是从源进口位置发出, 垂直于荧光出射口, 对1号点的荧光干扰较小; 故而可证明在1号点获取荧光是最佳的选择位置, 在辐射体下方设置收集器也是非常有必要的。 模拟数据可得出, 荧光是以辐射体为中心呈对称减小分布, 且在垂直于荧光辐射体材料面方向最大, 从环境保护和实验安全的角度考虑, 需要对荧光装置进行屏蔽。

以辐射体为中心, 建立长宽高分别为50 cm× 46 cm× 68 cm的长方体屏蔽箱。 箱体为三层分别是铝、 铅、 铁材料, 三夹层设计可以很好地克服了铅质软的属性, 保证了屏蔽效果和美观。 内层为0.2 cm铝, 中层为0.08 cm铅, 外层为0.1 cm铁。 在荧光的出射口位置开一个半径4.5 cm圆孔用于荧光的测量。 如图8所示。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 屏蔽箱体三维视MC模型图Fig.8 3D view of shielding box MC model

在除出射束面外的其他面设置多个2 cm× 2 cm× 2 cm体栅元作为监测栅元, 其测量得到的光子数都为0, 故该种屏蔽箱体起到了很好的屏蔽效果。

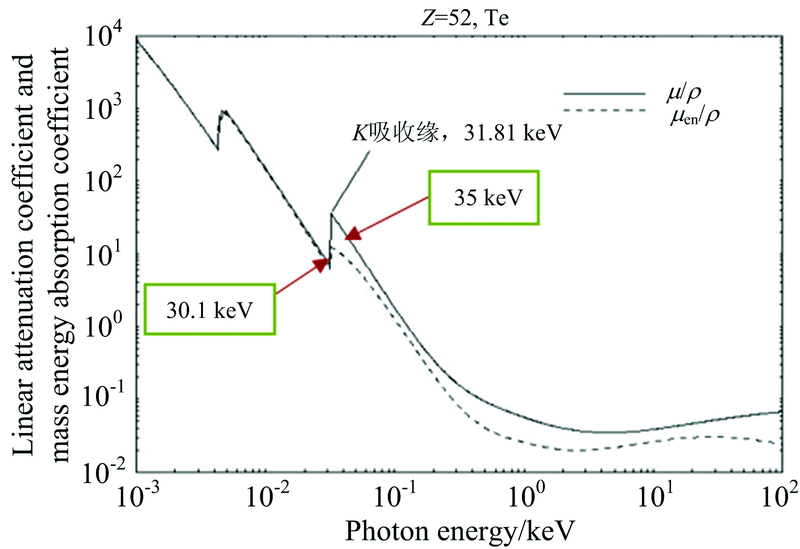

从上面的模拟Cs₂SO₄注量能谱可以看出, 产生的荧光主要包括L, K_α , K_β , 对应的能量分别为: 5.7, 30.1和35.0 keV, 其中K_α 和K_β 占到总荧光大于95%。 为了得到单一能量的标准参考辐射场, 需要去除其中两种射线L和K_β 。 需要找到一种物质, 其某层电子层的激发态能量恰好是35.0 keV时, 该种物质吸收35.0 keV光子的概率就会大大增加, 这样情况在实际中很难发现, 但是可以找出一种物质, 其与K_β 相互作用概率大于K_α 光子。 理想元素Te的质能吸收系数曲线如图9。 从图9中可以看出, 能量点35.0keV质能吸收系数明显大于30.1 keV, 即Te物质吸收K_β 射线会远远大于K_α 射线。 故而Cs₂SO₄辐射体理想的次级过滤为Te元素。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 Te元素的质能吸收系数曲线Fig.9 Mass energy absorption coefficient curve of Te element

在上述建立的模拟中, 在荧光出射束通道加入Te的次级过滤材料, 由于Te是活泼金属, 其稳态化合物质为TeO₂, 故而在荧光发生装置建立TeO₂次级过滤器, 如图10所示(紫色部分)。 在距离辐射体中心30 cm处建立2 cm× 2 cm× 2 cm作为探测栅元, 使用F1卡测量穿过体栅元的光子积分流量, 如图11所示。

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 添加次级过滤器的荧光发生装置MC模型Fig.10 Fluorescence generator with secondary filter MC model

图11

Fig.11

	Figure Option ViewDownloadNew Window

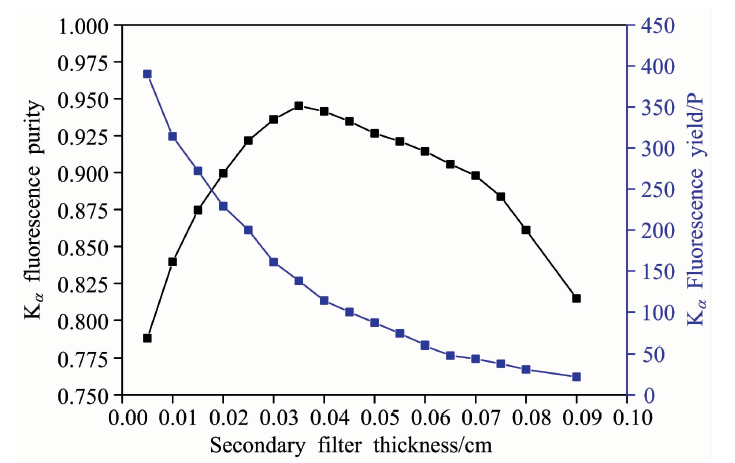

	图11 Kα 荧光纯度及荧光产额随TeO2次级过滤厚度的变化曲线Fig.11 Kα Variation curve of fluorescence purity and fluorescence yield with TeO2 secondary filtration thickness

K_α 荧光纯度随次级过滤TeO₂厚度的增加先增加后减小, K_α 荧光产额随之一直减小; 主要原因是次级过滤材料在前期主要吸收K_β 射线和相对少量的K_α 射线, 当K_β 射线相对吸收量达到最高时, K_α 荧光射线的纯度达到最大值94.521%。 由于存在瑞利散射和康普顿散射以及X射线光机高能段的光子, 随次级过滤厚度增加K_α 射线占比也随之减小, 故而K_α 纯度随之减小。 为了得到纯度更高、 产额最大的K_α 荧光射线, 次级过滤材料厚度应该取0.035 cm。

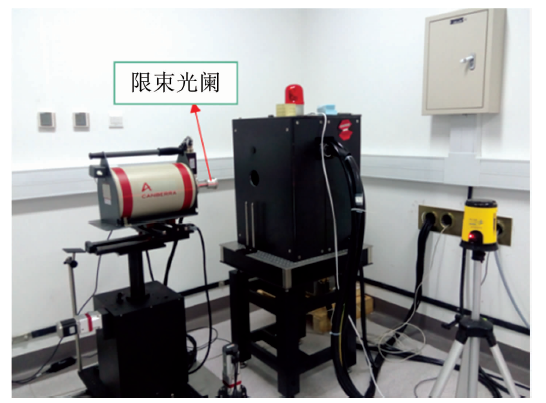

将LEGe探测器放置在前面实验激光定位装置找到的射线束中心位置, 调整导轨系统使探测器探头距离辐射体中心1 m处。 由于荧光的通量过大直接测量会造成LEGe探测器堵塞, 在探头前面加一个直径为1 mm限束光阑, 如图12所示。 X射线光机电压100 keV, 电流为10 mA。

图12

Fig.12

	Figure Option ViewDownloadNew Window
	图12 LEGe探测器测量荧光能谱Fig.12 Fluorescence spectrum measured by lege detector

在加入次级过滤前后测量的脉冲高度能谱如图13和图14所示; TeO₂次级过滤器很好地消除了L射线, 减小了K_β 相对于K_α 射线的强度, 抑制了一部分X射线光机中高能段的光子数, 也减小了峰位附近的散射, 显著提高了K_α 光子的纯度从而实现单能, 试验测量与计算机模拟结果相符。

图13

Fig.13

	Figure Option ViewDownloadNew Window
	图13 LEGe测量无次级过滤器能谱Fig.13 Energy spectrum without secondary filter measured by lege

图14

Fig.14

	Figure Option ViewDownloadNew Window

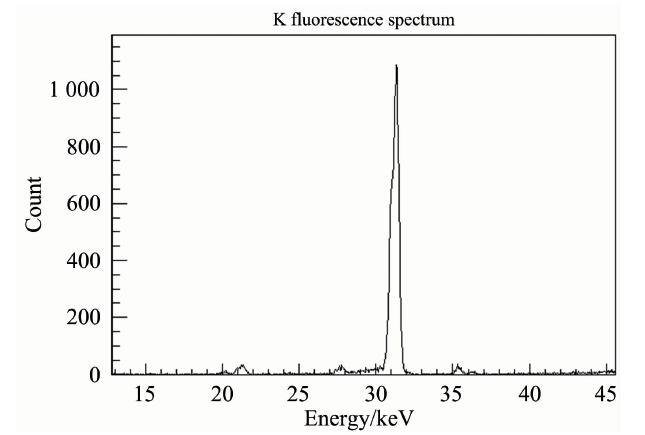

	图14 LEGe测量有次级过滤器能谱Fig.14 Energy spectrum with secondary filter measured by lege

ROOT是一个模块化的面向对象的数据分析处理系统, 适用于采集大量数据的分析处理。 ROOT以C++写成, 包括了高效的面向对象数据库、 C++解释器、 先进的统计分析(多维统计图、 拟合及求最小值法则)和可视化工具。 ROOT具有数据分析速度快、 提供全面的图形、 统计和分析类的库、 面向对象的设计方法, 利于数据交换、 分析过程和分析结果界面的设计等特点。 目前国内该软件的使用尚处于起步阶段。

由于每一个电子层附近会存在亚电子层, 所以导致Cs₂SO₄辐射体激发产生的荧光经过次级过滤器后剩余的K_α 主要是由K_{α 1}和K_{α 2}组成, LEGe自带能谱分析软件无法准确确定其峰位。 使用ROOT编写C++程序读出LEGe测量能谱的矩阵直方图, 单高斯拟合出K_{α 1}和K_{α 2}高斯参数, 将其参数传入到双高斯函数中再次对原始能谱数据进行拟合。

图15

Fig.15

	Figure Option ViewDownloadNew Window
	图15 ROOT双高斯拟合Kα 1和Kα 2能谱Fig.15 Root double Gaussian fitting Kα 1, Kα 2energy spectrum

将双高斯拟合得出的K_{α 1}和K_{α 2}峰位道址值(Mean)代入到使用标准放射源刻度LEHGe的能量道址函数中

Energy=(8.001×10-2)keV+(4.239×10-2)ch(1)

式(1)中: Energy为LEHGe测量能量值, ch为拟合得到峰位道址值。 可计算出K_{α 1}和K_{α 2}测量的能量数值。 拟合出的Sigma与能谱半高宽(FWHM)关系为

FWHM=2Sigma2ln2≈2.355Sigma(2)

FWHM通过能量道址函数计算出能量值除以理论能量值就得到该能量点的能量分辨率。 双高斯拟合能谱处理结果如表1所示。

表1

Table 1

表1(Table 1)

表1 双高斯拟合能谱处理结果 Table 1 Processing results of double Gaussian fitting energy spectrum 项目 数值 拟合 误差 /% 理论 能量值 实测 计算 能量值 能量 分辨率 /% Constant 7.88× 103 0.81 Kα 1 Mean 7.22× 102 0.005 30.623 30.68 2.16 Sigma 5.87 0.29 Constant 5.42× 103 1.43 Kα 2 Mean 7.27× 102 0.005 30.970 30.90 1.15 Sigma 2.77 1.26

表1 双高斯拟合能谱处理结果 Table 1 Processing results of double Gaussian fitting energy spectrum

拟合出来的峰位道址误差小于0.005%, 计算出来的K_{α 1}能量值相对理论能量值偏差分别为0.19%, 0.23%, 说明编写的双高斯拟合能够很好地区分出能量点相近的K_{α 1}重峰。 能量分辨率0.665 keV@30.623 keV, 0.355 keV@30.97 keV, 说明LEHGe可很好地分辨出K_{α 1}, 也跟探测器能量分辨率与入射光子能量的平方根成反比结论相符。
