光谱采集使用厦门奥谱天成光电有限公司制造的波长785 nm便携式拉曼光谱仪1台, 检测范围在124.79~3 324.66 cm^-1, 在最佳测量条件下, 测量标准峰的位移值偏差为零, 符合位移准确度不超过± 4 cm^-1的使用要求; 大米脱壳采用上海超星LJJM精米机1台, 脱壳率≥ 99%, 工作电压220 V, 试验用量50~170 g; 数据处理软件为matlab2010b。

大米样本于2018年11月采自黑龙江依安县田间, 分别是富饶乡黎明村(北纬47.389 49、 东经125.406 00)、 新兴镇东莱村(北纬47.752 09、 东经125.187 28)、 上游乡红五月村(北纬47.933 883、 东经125.322 755)相同品种的粳米, 依次用A, B和C表示上述的三个产地大米, 每个产地均随机选取50个脱壳后的表面完好的大米作为试验样本, 3个产地共计150个样本。 其中选择每个产地样本数的2/3即33个样本用作训练集, 剩余的1/3即17个样本用作测试集, 共计51个样本用于测试。

将从田间采集的带壳稻米装入尼龙网兜, 在实验室晾晒10 d后, 采用统一加工对其用精米机进行两次脱壳、 每次脱壳50 s, 再用100目筛子过筛, 筛选出其中表面光滑完整的大米胚乳(去除胚芽)作为样本。 拉曼光谱检测参数设置为: 激光功率300 mW, 激发波长785 nm, 分辨率为6.58 cm^-1, 积分时间为5 000 ms, 扫描范围为200~3 300 cm^-1的波段, 测试条件为室温, 相对湿度为55%。 每个样本选择米粒中间区域的背部或腹部采集数据, 连续进行4次采集, 取其平均值作为每个样本的存储数据。

光谱中普遍存在着荧光和背景噪声, 仅靠仪器的精度和准确度来消除检测干扰受到仪器自身的限制, 需要结合数学处理原始光谱数据来去除噪声和基线漂移, 常用的方法有导数处理、 平移平滑、 多项式拟合、 归一化等。 导数处理主要是扣除仪器背景或漂移(散射)对信号的影响; 平移平滑、 多项式拟合能够非常有效的提高谱图信噪比, 降低随机噪声的影响; 归一化可以消除尺度差异过大带来的不良影响。

用大米样本的原始光谱进行数据分析时, 虽然可以用现有方法进行光谱数据预处理^[7], 但其精度和准确度都达不到近地大米光谱鉴别的要求, 试验对比四类九种不同预处理方法进行原始数据分析, 包括一阶导数+平移平滑、 二阶导数+平移平滑、 小波变换+去除基线三种常用的预处理方法, 另外提出一种改进的分段多项式拟合+去除基线共四种预处理方法进行平滑去噪和去除基线漂移, 再用极差归一的方法进行单位统一, 预处理后的数据分别采用偏最小二乘(pratial least squares, PLS)方法^{[8, 9]}进行建模分析, 旨在探寻研究一种适合近地大米光谱的预处理方法。

不同产地大米的营养成分基本一致, 但各自的含量差异导致强度不同。 图1所示为200~3 300 cm^-1范围内三个产地的典型大米原始拉曼光谱, 可见不同产地的大米峰值强度不同, 但产生峰值位置基本相同。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 三个产地大米原始光谱图Fig.1 Raw Raman spectrum of three producing area of rice

大米光谱特征峰^{[6, 10]}对应着内部化学键振动方式及大米中营养成分的差异, 如图2所示, 采用多项式拟合去除背景后的大米拉曼光谱的明显峰值出现在480, 866, 942, 1 088, 1 130, 1 263, 1 344, 1 385, 1 458, 1 822和2 911 cm^-1处, 峰值对应大米内部的主要营养物质, 480 cm^-1为淀粉的骨架振动; 866和942 cm^-1为支链淀粉的C— O— H和C— O— H变形振动; 1 088 cm^-1为直链淀粉的C— O— H键弯曲振动; 1 130 cm^-1为糖的C— O键伸缩振动和C— O— H键弯曲变形振动; 1 263 cm^-1为蛋白质的酰胺Ⅲ 带C— N键伸缩振动; 1 344 cm^-1为糖的C— C键伸缩振动和C— O— H键弯曲变形振动; 1 385 cm^-1为淀粉的C— C键伸缩振动; 1 458 cm^-1为糖的C— H键弯曲振动; 1 822 cm^-1为淀粉的O— C— O键伸缩振动; 2 911 cm^-1为淀粉的H— C— H键和H— N— H键伸缩振动; 由此可见, 主要特征峰出现在200~1 900和2 800~3 000 cm^-1这两个位置区间, 根据主要特征峰值出现的波段, 选择200~3 100 cm^-1的全波段进行建模分析。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 大米拉曼光谱主要特征峰Fig.2 Main characteristic peaks of rice Raman spectrum

当前常用的预处理方法包括一阶导数、 二阶导数、 平移平滑、 小波变换、 多项式拟合等, 结合大米光谱特征拉曼峰值的特点, 下面选择四类九种预处理方法对光谱数据进行处理。

2.3.1 一阶导数+平移平滑的预处理方法

一阶导数的数学表达式为

xi, 1st=xi+g-xig(1)

其中x_i为第i个样品的光谱峰值的纵坐标, g为步长, 试验中是离散点求导, 采用步长为1。

再对一阶导数后的光谱用移动平均法进行平滑处理, 数学表达式为

xi=xi-n+xi-n+1+…+xi+…+xi+n-1+xi+n2n(2)

式(2)中, 2n+1为窗口大小、 试验中n取2; i从第3点开始, 对x_i-2, x_i-1, x_i, x_i+1, x_i+2五点求平均, 然后赋值给x_i, 之后移动窗口, 使i点遍历整个光谱到3 098点结束, 即完成了移动平均法的平滑处理。

通过一阶导数消除了原始光谱曲线的平移和漂移, 但同时曲线噪声被放大, 原有多处波峰消失, 并改变了拉曼光谱的形状。 从图3中可知, 采用常规的一阶导数+平移平滑的预处理方法, 需要再结合平移平滑对每个样本数据进行校正, 消除数据中的噪音, 突出显示光谱特征。

图3

Fig.3

	Figure Option ViewDownloadNew Window

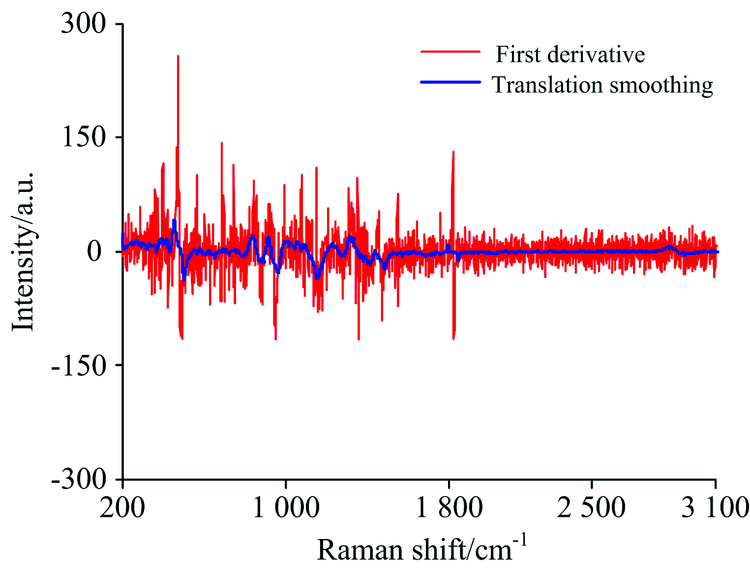

	图3 一阶导数+平移平滑的预处理方法Fig.3 Pre-processing method of first derivative+translation smoothing

2.3.2 二阶导数+平移平滑的预处理方法

二阶导数的数学表达式为

xi, 2nd=xi-2xi+xi+gg2(3)

其中x_i为第i个样品的光谱峰值的纵坐标, g为步长, 采用步长为1, 再对二阶导数后的光谱用移动平均法进行平滑处理。

常规的二阶导数+平移平滑的预处理方法, 在一阶导数基础上进行二阶导数并结合平滑滤波处理, 如图4所示, 因为二阶导数是对一阶导数处理后曲线再求拉曼强度的变化率, 导致结果曲线峰值变小, 特征谱峰不明显甚至消失。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 二阶导数+平移平滑的预处理方法Fig.4 Pre-processing method of second derivative+translation smoothing

2.3.3 小波变换+去除基线的预处理方法

小波变换改善了傅里叶变换不能进行局部分析的缺陷, 将信号用母小波函数ψ (t)经过不同的平移和压缩分解成一系列小波, 因为小波变换可以精细的对时域和频域的细节进行放大, 使其具有很好的自适应性, 但母小波函数不具有唯一性又使得分析时需要不断尝试, 往往依靠经验和不断试验才能达到去噪和去除基线的目的。 母小波函数的数学公式为^[11]

ψa, b(t)=1|a|ψt-ba, a, b∈R, a≠0(4)

其中a为压缩因子, b为平移因子。 大米光谱属于离散光谱经过多次对比分析选择效果最佳的信号进行处理, 选取小波高通滤波采用db9小波基函数对原始光谱棱角8级分解, 滤掉低频背景信号, 选择硬阈值去噪, 如图5所示, 经小波变换处理后的光谱基线得到了校正, 但基线仍有一定程度的漂移现象, 主要产生在波段[1 800, 3 100]这段背景噪声较大的区间。

图5

Fig.5

	Figure Option ViewDownloadNew Window

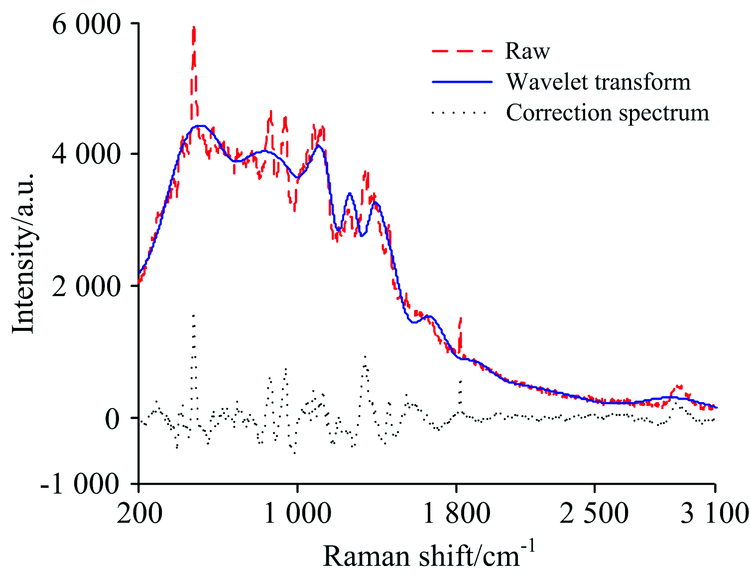

	图5 小波变换+去除基线的预处理方法Fig.5 Pre-processing method of wavelet transform+baseline removal

2.3.4 分段多项式拟合+去除基线的预处理方法

在相近产地大米鉴别中, 因大米内部物质成分相似度极高, 必要的预处理可以去除噪声, 增强特征峰的强度, 上述的三种预处理方法对荧光背景进行去除后, 存在不能保持原有波峰的形状或基线漂移去除的不彻底的现象, 为了改善以上缺点, 提出一种分段多项式拟合+去除基线的预处理方法, 这种预处理方法能保证拟合曲线恰到好处的通过原始波形下方, 改进了传统的多项式拟合方法, 对光谱区间进行分段, 校正后的波形与原始波形最大限度的保持相似性。

在区间[200, 3 100]共2 901个光谱数据点, 设定窗口半宽为15 cm^-1, 从第16点开始, 每31个点的平均值 yi赋值给中心点i, 比较 yi与y_i的大小, 记录二者中较小值作为新的y_i, 之后移动i点到3 086点完成整条曲线的y_i的选取, 初始15个点和最后15个点用原始光谱数据赋值, 至此第一次迭代结束, 随着迭代次数的增多, 光谱峰值高度逐渐降低, 滤波后基线都完全在原始光谱下方, 使光谱的校正值都为正数, 得到的光谱分段区间最小值, 然后将这些最小值提取出来, 将每个区间的最小值y_i用分段多点拟合方法^[15]进行赋值, 形成分段式多项式拟合方法基线, 具体步骤如下:

(1)窗口半宽为w, 各测点i对应值为y_i, 在(w+1, n-w)区间取y_i的平均值, 记为式(5)

yi=12w+1∑j=-wwyi+j, i∈(w+1, n-w)(5)

(2)将y_i和 yi进行比较, 取两者中较小值作为新的y_i代替原值进行迭代, 直到满足精度要求。 其中k为迭代次数, 记为

yi, k+1=min{yi, k, yi, k}, i∈(w+1, n-w)(6)

(3)将迭代后的y_i值连接成线, 找出曲线所有区间的最小值, 记为

yi< yi-1且yi< yi+1, i∈(w+1, n-w)(7)

(4)记录每个位移点的拟合值, 在每个光谱位移点上得到一个初始y_i值, 根据拟合点的个数n, 以步长1 cm^-1顺次移动光谱, 历遍整个光谱在每个位移点上进行n次拟合后, 取这些拟合值的平均值 yi, 将 yi赋值给y_i;

(5)将每个区间的y_i连接起来, 形成分段多点拟合方法基线, 如图6(a)所示;

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 分段式多项式拟合+去除基线的预处理方法Fig.6 Pre-processing method of piecewise polynomial fitting+baseline removal

(6)在相同的拉曼位移上, 用原始光谱曲线的数值对应减掉用分段多点拟合法的y_i数值, 形成去除基线后的光谱。

采用上述方法对区间[200, 1 700]的波段分别进行3点2次拟合、 4点2次拟合、 5点2次拟合, 观察到分段多点拟合法中选取3点2次拟合曲线结果使更多的点通过原始光谱的波谷点, 选择的拟合点数越多, 拟合曲线的偏离值就越大, 如图6(a)中5点2次拟合曲线, 拟合点通过波谷点的个数远远少于3点拟合曲线, 究其原因是拟合的点数越多导致在这些拟合值的平均值 yi就和y_i的距离越大, 如6(a)中5点2次基线与3点2次基线比较, 5点2次的基线波峰和波谷的高度都相对较小, 不如3点2次的波峰和波谷变化明显, 基线变化的灵敏度不高, 反应相对滞后, 如图6(d)所示, 5点2次校正光谱与3点2次校正光谱相比, 使得原始光谱减掉对应的5点2次基线后校正光谱引入了更多的噪声。 可见, 点数越多, 导致偏移值越大, 因此本文采用3点拟合曲线去除基线。

再讨论拟合的阶数对波形的影响, 如图6(b)中分别进行3点2次拟合、 3点3次拟合、 3点5次拟合, 可见拟合的次方越大, 会使拟合曲线震荡的越剧烈, 如图6(b)中[200, 600]区间, 阶数越高偏移越大, 而在600 cm^-1以后, 几乎没有影响, 分析原因可能是[200, 600]区间分峰的大小和波形所致, 如图6(c)所示为采用3点2次拟合去除基线后的光谱, 更好的保持了原有的特征峰面积和特定值, 为实现光谱定量分析打下理论基础。

为了对比上述不同预处理方法的优劣, 每份样本中随机选取33个作为训练集样本、 其余17个作为测试集样本。 采用偏最小二乘法进行建模分析。 并采用相关系数(r)、 均方误差(MSE)、 均方根误差(RMSE)来评价预处理的效果, 其中r越大、 MSE和RMSE越小说明样本的预处理效果越好。

表1是对不同预处理方法所作的统计结果, 从表中可见, 在训练集中一阶导数+平移平滑的预处理方法相关系数值最大、 均方误差和均方根误差最小, 3点2次拟合+去除基线的预处理方法相关系数值稍差, 但与一阶导数+平移平滑差距不明显, 小波变换+去除基线的预处理方法相关系数值最小、 均方误差和均方根误差最大; 在测试集中采用3点2次拟合+去除基线的预处理方法的相关系数值最大、 均方误差和均方根误差最小, 3点3次拟合+去除基线的预处理方法稍差, 二阶导数+平移平滑的预处理方法最差。 经过综合比较, 采用3点2次拟合+去除基线的预处理方法在训练集和测试集中都是比较理想的预处理方法。

表1

Table 1

表1(Table 1)

表1 不同预处理方法的相关系数CC、 均方误差MSE、 均方根误差RMSE Table 1 Correlation coefficient, Mean square error, Root mean square error of different pretreatment methods 序号 预处理方法 训练集 测试集 CC MSE RMSE CC MSE RMSE 1 一阶导数+平移平滑 0.993 8 0.002 7 0.052 2 0.935 7 0.027 7 0.166 4 2 二阶导数+平移平滑 0.943 4 0.024 4 0.156 3 0.839 8 0.065 5 0.255 9 3 小波变换+去除基线 0.885 6 0.047 9 0. 218 6 0.884 6 0.048 4 0.220 0 4 3点2次拟合+去除基线 0.990 0 0.004 4 0.066 5 0.960 6 0.017 2 0.131 1 5 4点2次拟合+去除基线 0.994 6 0.002 4 0.048 9 0.887 0 0.050 5 0.224 7 6 5点2次拟合+去除基线 0.954 8 0.019 6 0.140 1 0.690 6 0.154 5 0.393 0 7 3点3次拟合+去除基线 0.981 7 0.008 1 0.089 9 0.929 7 0.030 2 0.173 7 8 3点4次拟合+去除基线 0.977 6 0.009 8 0.099 2 0.923 9 0.032 6 0.180 5 9 3点5次拟合+去除基线 0.976 3 0.010 4 0.102 0 0.896 0 0.044 2 0.210 3

表1 不同预处理方法的相关系数CC、 均方误差MSE、 均方根误差RMSE Table 1 Correlation coefficient, Mean square error, Root mean square error of different pretreatment methods

为了进一步验证不同预处理效果的差异, 对3个产地样品共150份大米采用PLS进行建模分析, 在训练集中, 采用表1中的9种预处理方法对A, B和C三种大米的正确判别率均为100%。 在测试集中如表2所示: 采用3点2次拟合+去除基线预处理方法对A, B和C三产地大米总识别率为100%, 采用5点2次拟合+去除基线预处理方法对A, B和C三产地大米总识别率为52.9%, 其他分段多项式拟合介于二者之间; 采用一阶导数+平移平滑、 二阶导数+平移平滑和小波变换的预处理方法总识别率分别为88.2%, 86.2%和96.1%; 从中发现, 采用一阶导数+平移平滑的方法稍好于二阶导数+去除基线的方法, 这是因为二阶导数的噪声使更多特征峰不能突显出来, 导数处理不如小波变换和3点2次拟合+去除基线的效果, 但小波变换过程需要通过先验知识确定的参数过多, 没有通用规律可循, 分段式多项式拟合中的3点2次拟合+去除基线的预处理方法优势明显, 与表1中r, MSE和RMSE的结果吻合, 总体识别率高, 鉴别效果稳定。

表2

Table 2

表2(Table 2)

表2 17个测试样本中不同预处理方法的识别个数和识别率 Table 2 The number and recognition rate of different pre-processing methods in 17 test sample 序号 预处理方法 A B C 总识别率/% 识别数 识别率/% 识别数 识别率/% 识别数 识别率/% 1 一阶导数+平移平滑 17 100 14 82.4 14 82.4 88.2 2 二阶导数+墙移平滑 16 94.1 14 82.4 14 82.4 86.2 3 小波变换+平移平滑 17 100 15 88.2 17 100 96.1 4 3点2次拟合+去除基线 17 100 17 100 17 100 100 5 4点2次拟合+去除基线 17 100 14 82.4 15 88.2 90.2 6 5点2次拟合+去除基线 15 88.2 7 41.1 5 29.4 52.9 7 3点3次拟合+去除基线 16 94.1 16 94.1 17 100 96.1 8 3点4次拟合+去除基线 16 94.1 17 100 17 100 98.0 9 3点5次拟合+去除基线 16 94.1 17 100 16 94.1 96.1 注: 方法①— ⑨在训练集的识别率均为100%。

表2 17个测试样本中不同预处理方法的识别个数和识别率 Table 2 The number and recognition rate of different pre-processing methods in 17 test sample

采用3点2次拟合+去除基线的预处理方法进行建模, 并分别将A, B和C三产地大米样本赋值1, 2和3, 结果在1± 0.5(不含1.5)鉴别为A大米、 结果在2± 0.5(不含2.5)鉴别为B大米、 结果在3± 0.5(不含3.5)鉴别为C大米, 结果如图7所示。 A大米的测试值主要集中在0.69~1.02、 B大米样本的测试值主要集中在1.54~2.01、 C大米的测试值主要集中在2.75~3.01, 均具有明显的聚类趋势。 说明该模型预测结果具有较好的精度, 可以很好的实现三种近地大米的产地鉴别。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 真值与预测值关系图Fig.7 Relationship between true value and predicted value
