对于吸收光谱与反射光谱而言, 在一定的波段范围内, 一般由两种颜料按照一定比例混合后样品的光谱与两组分的单色光谱存在线性关系, 可应用最小二乘法对混合颜料光谱进行多元线性回归, 反演得到混合颜料的组分比重, 线性回归公式如式(1)所示

Y(λi)=AX1(λi)+BX2(λi)+C(1)

式(1)中, Y(λ _i)为全波段范围内的混合颜料漫反射系数, λ _i为某一波长, 此处取值范围为400~1 000 nm, X₁(λ _i)与X₂(λ _i)分别为两种单色颜料漫反射系数, A和B为质量混合比例分数。 C为常数。 通过对混合颜料漫反射光谱进行多元线性回归, 可分析两种单色颜料漫反射光谱间的线性关系, 反演质量比例分数与实际质量比例分数间的关系。

导数光谱法是应用于S型漫反射光谱解析的一种典型方法, S型漫反射光谱由于特征峰不明显且具有较宽的吸收带, 因此常用导数光谱法计算出漫反射系数的导数值, 从导数谱线整体趋势, 拐点等分析漫反射光谱的特征, 同时也可获得颜料导数光谱的特征峰值, 作为颜料种类判别的重要依据。

研究有机与无机颜料漫反射光谱的实验装置如图1所示, 主要由钨灯光源、 透镜、 反射镜、 暗室、 CCD光纤光谱仪(荷兰Avantes AvaSpec-ULS2048XL-USB2)、 FC-IR600-1型光纤等组成。 其中钨灯光源的波长范围为300~2 500 nm, 光谱仪参数包括VA光栅(300 line· mm^-1)、 波长范围300~1 160 nm、 分辨率2.5 nm, 光纤束芯径为600 μ m。 反射率通常用%R来表示

%R=(IS/IB)×100%(2)

式(2)中, I_S和I_B分别为实际样品与参考样品的漫反射光强度。 参考样品采用反射率较高的MgO粉末。 有机植物颜料吸收光谱的采集则较为简单, 将装有样品的比色皿直接放置于样品台上, 钨灯光源发射出的光束经透镜准直后垂直入射到比色皿中, 出射光束经过光纤后被CCD光谱仪采集。

图1

Fig.1

	Figure Option ViewDownloadNew Window

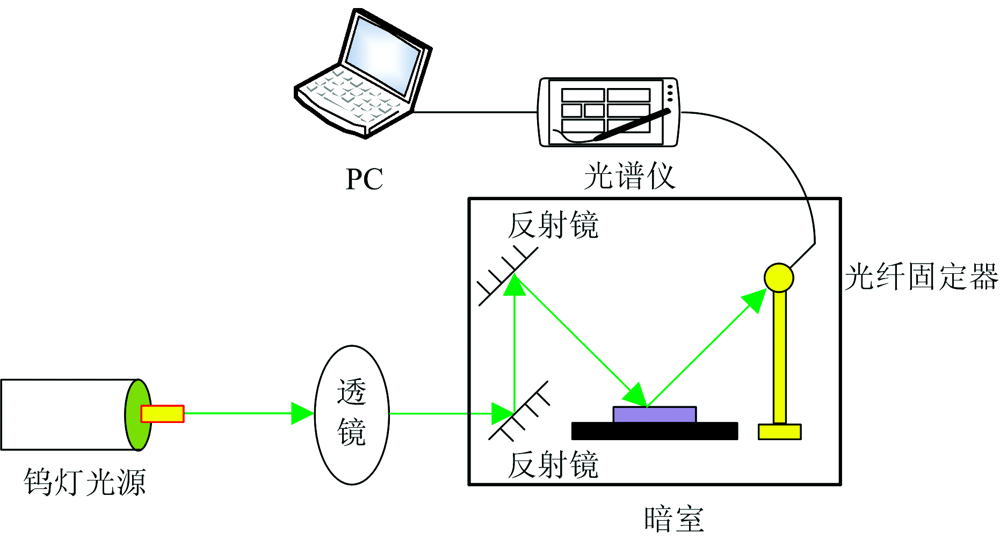

	图1 光谱实验示意图Fig.1 Schematic diagram of spectral experiment

按照无机矿物质颜料与有机植物颜料进行分类, 共采集了四种无机矿物质颜料石黄、 赭石、 石青、 石绿的漫反射光谱, 并按照各个色系光谱的线型特征, 获得了石黄(S型)与赭石(S型)、 石青(钟型)与石绿(钟型)、 赭石(S型)与石绿(钟型)三种按照不同质量比例混合后的漫反射光谱。 对于有机植物颜料藤黄和胭脂而言, 除了获得这两种混合颜料的漫反射光谱, 另外, 由于有机植物颜料可溶于水, 我们也获得了它们的吸收光谱。

有机与无机国画颜料选自于同一品牌(姜思序堂牌)并且精细度基本相同的粉末。 首先用千分位精密电子天平称取颜料, 然后按照给定的质量分数比例将两种颜料混合。 共设置五组颜料粉末样本, 包括两组单色颜料样本与三组混合颜料样本。 制备完成的样本均匀涂抹到黑色纸片上, 实际制作的颜料样本如图2所示。 最后将制备好的样本放在暗室样品台上, 用CCD光纤光谱仪分别测试五组颜料样本的光谱。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 颜料样本(漫反射光谱)Fig.2 Pigment samples (diffuse spectra)

有机植物颜料吸收光谱的样品制备则是将两种颜料用纯净水配制成溶液, 溶液浓度为0.062 5 g· mL^-1, 按照溶液体积比例进行混合, 共制作两组单色颜料样本和九组混合颜料样本。 样本混合参数如表1所示。

表1

Table 1

表1(Table 1)

表1 颜料样本中藤黄和胭脂的溶液体积比 Table 1 Volume ratio of garcinia and rouge in pigment samples 参数 样本 1 2 3 4 5 6 7 8 9 10 11 藤黄溶液体积比/% 0 10 20 30 40 50 60 70 80 90 100 胭脂溶液体积比/% 100 90 80 70 60 50 40 30 20 10 0

表1 颜料样本中藤黄和胭脂的溶液体积比 Table 1 Volume ratio of garcinia and rouge in pigment samples

为保证实验结果的可靠性, 我们制备了多份同种样品, 并且对同一样品我们也进行了多次采集, 对多次采样取平均, 确保实验的可重复性, 也提高了光谱的信噪比。

3.1.1 S型与S型光谱的混合特征与解混分析

S型漫反射光谱的代表色系为黄色系和红色系, 如石黄和赭石的漫反射光谱在400~1 000 nm范围内均呈S型, 线型基本一致。 由于石黄和赭石漫反射光谱不存在明显的特征峰, 在460~860 nm波段范围形成较宽的吸收带, 如图3(a)所示。 可以看到, 混合颜料反射光谱均位于两种单色颜料反射光谱之间。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 石黄与赭石混合颜料光谱图 (a): 漫反射光谱; (b): 一阶导数光谱Fig.3 Spectra of mineral yellow and ochre pigments (a): Diffuse spectra; (b): First derivative spectra

如表2所示为混合颜料反射光谱的多元线性回归结果, 根据线性回归式(1), 不同混合比例下解混出的系数A, B, C与实际值有一定的差距, 尤其是截距C, 取值范围大约在6~8左右。 由此可见, 混合颜料反射光谱与单色颜料反射光谱之间并非完全是线性关系, 只能反映比例的基本变化趋势。 同时从回归系数与颜料实际配比比例分析, 线性回归解混出的质量比例系数应该含有特殊的权重因子, 而权重因子将会受到颜料种类以及颜料粉末精细程度的影响, 当光照射到颜料粉末表面时, 由于粉末的精细程度存在一定的差异, 受晶格振动以及电子跃迁的影响, 颜料的漫反射强度有很大的变化, 所以导致权重因子的确定难度增加。

表2

Table 2

表2(Table 2)

表2 石黄与赭石混合颜料漫反射光谱多元线性回归结果 Table 2 Multiple linear regression results of mixed diffuse reflectance spectra of mineral yellow and ochre pigments 颜料样本 反演系数 混合比例 石黄 赭石 30%石黄+70%赭石 0.238 0.803 50%石黄+50%赭石 0.297 0.752 70%石黄+30%赭石 0.528 0.443

表2 石黄与赭石混合颜料漫反射光谱多元线性回归结果 Table 2 Multiple linear regression results of mixed diffuse reflectance spectra of mineral yellow and ochre pigments

由于S型谱线不存在明显的特征峰, 通常用一阶导数光谱中特征峰的位置来区分不同颜料的特征。 如图3(b)所示。 由一阶导数光谱可知, 混合颜料导数光谱往往受质量分数占比较大的单色颜料导数光谱的影响较大, 特征峰位置基本不变, 但是强度随混合比例变化较大。 三个混合颜料导数光谱与两种单色颜料混合光谱存在着交叉点。 混合颜料导数光谱在534和585 nm处存在特征峰(分别为两种单色颜料导数光谱特征峰所在位置), 尤其是混合颜料导数光谱在585 nm处的强度与赭石颜料导数光谱在该位置处的强度基本一致, 而混合颜料导数光谱在534 nm处的强度是判断石黄与赭石颜料混合比例的重要依据, 该强度随着石黄颜料占比增大而不断增大。

3.1.2 S型与钟型光谱的混合特征与解混分析

如图4(a)所示, 石绿的反射光谱为钟型, 与S型的赭石颜料按一定比例混合后, 反射系数都有明显的减弱, 同时出现特征峰移动。 当石绿和赭石等比例混合时特征峰值基本与两种单色颜料反射光谱曲线的交点重合, 并且混合颜料反射光谱仍具有两种单色颜料反射光谱的基本特征。 不同比例的混合颜料以及两种单色颜料的反射光谱在410和595 nm处交叉, 形成较为明显的分界点。 在410~595 nm波段范围内, 石绿占比较大的混合颜料漫反射光谱表现出了较强的石绿反射光谱的性质, 仍具有一定的“ 钟型” 谱线特征, 存在特征峰, 同时在595~1 000 nm波段范围内, 赭石占比较大的混合颜料漫反射光谱则为“ S” 型, 与赭石反射光谱在该波段范围内特征基本一致, 从而确立了混合颜料漫反射光谱的基本特征。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 石绿与赭石混合颜料光谱图 (a): 漫反射光谱; (b): 一阶导数光谱Fig.4 Spectra of ochre and malachite pigment (a): Diffuse spectra; (b): First derivative spectra

石绿和赭石混合颜料的一阶导数光谱如图4(b)所示, 由于是两种不同类型谱线颜料的混合, 需要结合两者的漫反射光谱与导数光谱共同分析颜料基本特征。 在混合颜料导数光谱的对比中, 赭石导数光谱出现“ 三峰” 现象, 即主峰位于588 nm处, 但在两侧475和696 nm附近还存在两个峰值较弱的特征峰, 这可以作为判断赭石颜料的重要依据。 而混合颜料导数光谱均出现了两种单色颜料导数光谱的特征。 对石绿质量分数占比较多的混合颜料而言, 导数光谱主峰位置基本与单色颜料导数光谱一致, 但强度有所减弱, 石绿和赭石等比例混合颜料的导数光谱也表现出了两种单色颜料导数光谱的共性, 但赭石占比较大的混合颜料导数光谱特征峰与赭石导数光谱特征峰位置相差较大。

3.1.3 钟型与钟型光谱的混合特征与解混分析

石青与石绿的漫反射光谱均为钟型, 如图5所示, 在可见光全波段范围内有明显的特征峰。 经过一定质量比例混合后, 混合颜料反射光谱介于两种单色颜料反射光谱之间, 并且特征峰发生了明显的移动, 即特征峰向质量分数占比较大的单色颜料光谱特征峰移动, 石青与石绿反射光谱的特征峰可作为判断颜料种类以及混合比例的重要依据。 混合颜料反射光谱和两种单色颜料反射光谱的特征峰相对较为明显, 可以通过特征峰的移动来判断混合程度, 因此没有对石青和石绿混合颜料的导数光谱进行分析。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 石青与石绿漫反射光谱图Fig.5 Diffuse reflectance spectra of azurite andmalachite

有机颜料藤黄、 胭脂以及混合颜料的漫反射光谱如图6(a)所示, 藤黄与胭脂均属于S型漫反射光谱颜料, 所以与无机矿物质颜料石黄和赭石的反射光谱存在相似之处。 混合颜料的反射光谱均处于两种单色颜料反射光谱之间, 反射系数存在明显的梯度变化。 胭脂反射光谱在463 nm处强度最弱, 后逐渐上升形成S带状。 同时在导数光谱中也可以进行验证, 463 nm处导数光谱值为0。 而藤黄反射光谱在463~606 nm形成较为平缓的宽吸收带, 606 nm后反射光谱强度迅速增大。 一阶导数光谱如图6(b)所示, 藤黄与胭脂两种颜料的导数光谱特征峰分别为536与649 nm, 形成典型的“ 双峰” 现象。 混合颜料导数光谱共性特征明显, 且在536 nm处, 特征峰强度随着胭脂比重的增加而不断增大。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 藤黄与胭脂混合颜料光谱图 (a): 漫反射光谱; (b): 一阶导数光谱Fig.6 Spectra of garcinia and rouge pigment (a): Diffuse spectra; (b): First derivative spectra

对藤黄、 胭脂混合颜料的漫反射光谱进行全波段多元线性回归分析, 结果如表3所示。 与无机颜料石黄与赭石的分析基本相同, 存在一定的线性趋势, 但并不是完全线性关系, 胭脂的解混比例过大, 藤黄则反之。 这主要是由于藤黄与胭脂为相近色系的颜料, 同时胭脂的着色较重, 对藤黄具有一定的覆盖作用, 对实验结果会产生一定的影响。

表3

Table 3

表3(Table 3)

表3 藤黄胭脂混合漫反射光谱多元线性回归结果 Table 3 Multiple linear regression results of mixed diffuse reflectance spectra of garcinia and rouge pigment 颜料样本 反演系数 混合比例 藤黄 胭脂 30%藤黄+70%胭脂 0.112 0.965 50%藤黄+50%胭脂 0.271 0.828 70%藤黄+30%胭脂 0.473 0.582

表3 藤黄胭脂混合漫反射光谱多元线性回归结果 Table 3 Multiple linear regression results of mixed diffuse reflectance spectra of garcinia and rouge pigment

由于有机植物颜料具有溶于水的特性, 所以可以对有机植物颜料进行吸收率的测定。 如图7(a)所示, 藤黄的吸收光谱具有较宽的吸收带, 在480~530 nm波段内谱线较为平缓, 胭脂则在589 nm处有明显的特征峰, 并且两种颜料的吸收光谱在553 nm处有一个交点, 可作为判别两颜料吸收光谱的特征。 同时胭脂与藤黄吸收光谱分别在黄光(570 nm)与红光(660 nm)的中心波长之前达到了吸收率的峰值, 在两中心波长区域吸收率处于下降趋势。 如图7(b)所示, 藤黄与胭脂的导数光谱具有明显的特征峰, 在420, 512和563 nm有三个强度基本一致的特征峰, 并且导数光谱与吸收光谱均具有较强的线性规律。 单色光谱与各组混合光谱在纵向吸收强度上基本为等间隔, 存在非常好的线性关系。

图7

Fig. 7

	Figure Option ViewDownloadNew Window
	图7 藤黄与胭脂混合颜料光谱图 (a): 吸收光谱; (b): 一阶导数光谱Fig. 7 Spectra of garcinia and rouge pigment (a): Absorption spectra; (b): First derivative spectra

如表4所示, 对9组混合颜料吸收光谱进行基于最小二乘法的多元线性回归后, 反演结果藤黄所占比例偏大, 胭脂占比较小, 存在一定的系统误差, 这可能是在比例配置与溶液稀释的过程中存在一定的偏差。 总体上, 解混比例误差在5%左右, 这表明反演结果与实际配比基本相同, 两单色颜料吸收光谱与混合颜料吸收光谱在全波段范围内具有比较好的线性关系。

表4

Table 4

表4(Table 4)

表4 藤黄胭脂混合吸收光谱多元线性回归结果 Table 4 Multiple linear regression results of absorption spectra of garcinia and rouge pigment mixture 颜料样本 反演系数 混合比例 藤黄 胭脂 10%藤黄+90%胭脂 0.154 0.867 20%藤黄+80%胭脂 0.250 0.771 30%藤黄+70%胭脂 0.364 0.668 40%藤黄+60%胭脂 0.462 0.577 50%藤黄+50%胭脂 0.561 0.481 60%藤黄+40%胭脂 0.663 0.383 70%藤黄+30%胭脂 0.772 0.275 80%藤黄+20%胭脂 0.845 0.198 90%藤黄+10%胭脂 0.940 0.103

表4 藤黄胭脂混合吸收光谱多元线性回归结果 Table 4 Multiple linear regression results of absorption spectra of garcinia and rouge pigment mixture
