采用适用于绝缘油检测的共聚焦拉曼光谱检测平台。 由于在老化过程中产生的特征物含量很低, 且绝缘油本身的拉曼信号会对特征物的拉曼信号造成较大的干扰, 影响光谱特征量的提取和分析。 为了有一定选择性地增强老化物拉曼信号, 结合了表面增强拉曼散射(SERS)技术。 对本文研究内容的大量检测对象而言, SERS基底的空间均匀性和时间稳定性是最重要的。 因此本文利用硝酸银、 2-硝基苯甲酸和商业铜箔, 通过置换反应在铜箔表面合成具有高稳定性的银纳米片阵列^[9]。 检测过程中, 待比色皿中的绝缘油与银纳米基底充分接触后, 将波长为532 nm的激发光通过共聚焦显微镜准确聚焦在纳米基底表面。 并同样通过显微镜实时采集拉曼散射信号。 图1中所示为SERS技术与共聚焦拉曼的联合应用方法。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 基于SERS基底的拉曼光谱检测平台原理Fig.1 Schematic diagram of the SERS detection test platform

当油纸绝缘设备内部没有发生功能性故障的时候, 电老化产生并溶解于油中的微量特征气体对绝缘油拉曼光谱影响很小, 因此本文中通过加速热老化获取油纸绝缘样本。 将25#普通矿物油和绝缘纸各自在90 ℃真空中干燥48 h后, 再将绝缘纸在油中浸渍48 h, 最后将预处理好的样本以10:1的油纸比例密封好后, 放入110 ℃的老化箱中进行加速热老化。 为了模拟真实变压器中绕组的存在, 还在每个样本中放入等量的铜片。 分别在老化11, 34, 57, 114, 171, 205和285 d时从老化箱中各取出15个样本作为研究对象。

为减小在光谱测量中的误差带来的影响, 本研究中将每个样本五次重复测量结果的均值作为样本光谱数据。 原始光谱数据中包含了荧光信号、 拉曼散射信号及噪声信号。 光谱信号中存在的基线干扰一般是由于油纸绝缘老化过程中产生的荧光物质、 油中杂质、 绝缘油的荧光性以及设备所产生的; 光谱尖峰是由于检测环境中存在宇宙射线或是一些能够放射出α 射线和β 射线的物质; 而激发光以及拉曼散射光中的发射噪声、 探测器的散粒噪声和暗电流等噪声来源会淹没拉曼光谱中的目标信号, 这些因素将会对光谱特征量的提取带来极大的影响。 因此, 数据预处理阶段分别采用三次样条函数去除基线, 三点滑动窗口平均法去除光谱尖峰, 再采用五点三次平滑算法降低光谱噪声。 从图2中可以看出, 对同一份绝缘油样本进行五次检测, 通过一系列数据预处理后, 数据体现出很好的重复性。

图2

Fig.2

	Figure Option ViewDownloadNew Window

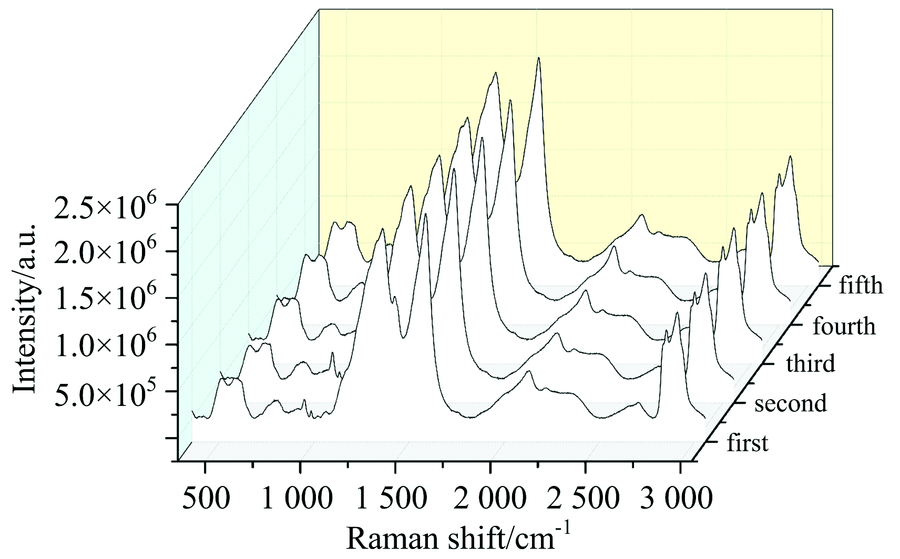

	图2 拉曼光谱信号数据预处理效果Fig.2 The result of Preprocessing for Raman signal data

竞争性自适应重加权算法(CARS)是一种模仿达尔文进化理论中的“ 适者生存” 原则而新提出的变量选择理论^[10], 该方法既可以对无信息变量进行有效去除, 也可以对光谱数据中的共线性变量进行有效压缩, 最终优选出对与绝缘油老化程度关系最密切的光谱变量(波数)。 CARS每次通过自适应重加权采样(ARS)技术筛选出多变量回归模型(如PLS)中回归系数绝对值大的波长点并去掉权重小的波长点。

采用CARS法对绝缘油拉曼光谱的变量进行多次筛选, 将蒙特卡洛(MC)采样次数设置为50次, 图3(a)表示在一次CARS算法运行中随着MC采样次数的增加变量的变化趋势, 图3(b)表示十折交互验证均方标准差(RMSECV)值的变化趋势, 图3(c)表示每个变量回归系数的路径变化。

图3

Fig.3

	Figure Option ViewDownloadNew Window

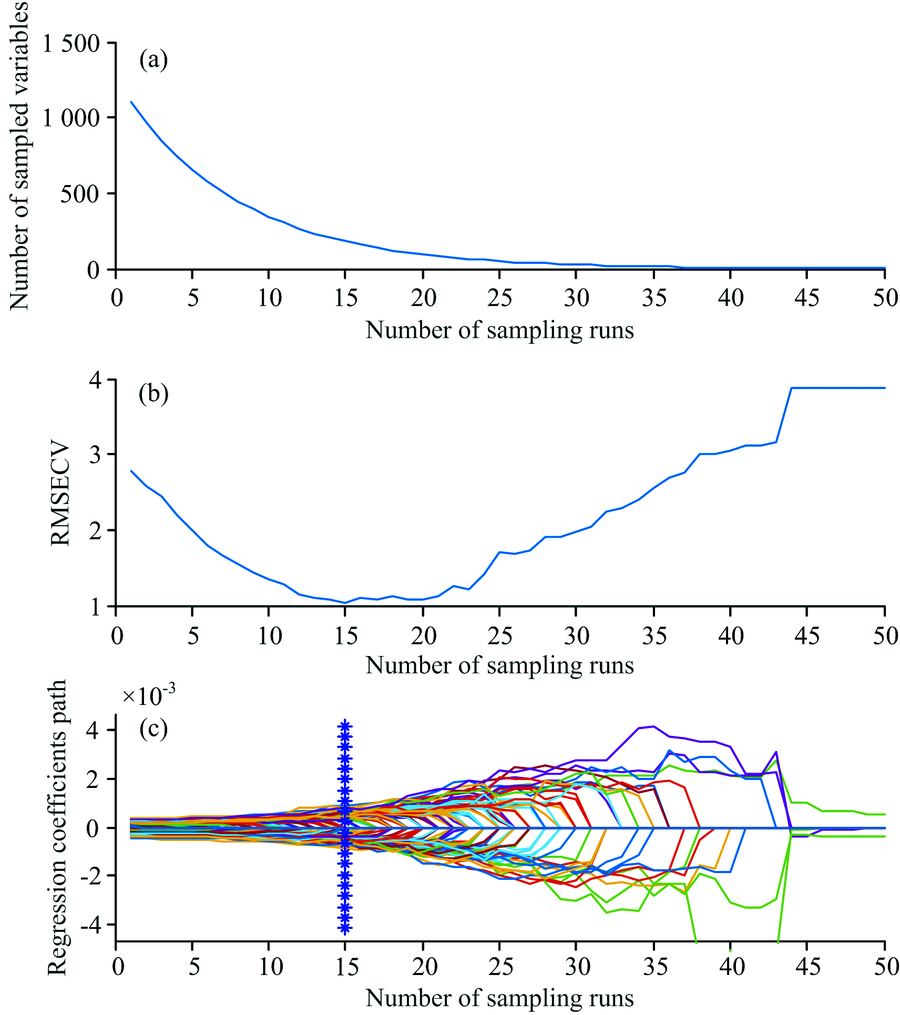

	图3 绝缘油拉曼光谱变量筛选图 (a): 变量变化趋势; (b): 十折交互验证RMSECV变化趋势; (c): 回归系数路径Fig.3 Key variables selection by CARS (a): Variation trend of variable; (b): Variation trend of RMSECV in cross-validation; (c): Regression coefficient path

从图3(a)中可以看出, 随着指数衰减函数的作用, 在前几次采样中变量的数量快速降低, 之后变量随着采样次数的增加降低的速度减慢, 这说明CARS在筛选关键变量的过程中有粗选与精选两个过程。

从图3(b)前半部分中可以看出, 随着蒙特卡洛采样次数的增加, 每个PLS模型的十折交叉验证残差越来越小, 说明光谱数据点中与老化程度诊断无关或者共线的信息被明显去除。

结合图3(c)与图3(b)的后半部分可以看出, 当RMSECV值达到最小值时[图3(c)中的星号垂线所对应的点即15次采样], RMSECV值随着采样的继续进行又开始逐渐增大, 这是因为在此后的采样中, 绝缘油拉曼光谱数据一些与老化程度相关的信息被错误地剔除掉了, 从而导致PLS模型性能的劣化。

因此, 通过15次MC采样后, 最终在整个光谱范围内筛选出90个关键变量。 将提取的关键变量在绝缘油拉曼光谱上以“ ☆” 标出, 从图4中可以看出, 在几种油纸绝缘老化特征物的主要拉曼特征峰的分布范围内, 拉曼光谱经CARS提取的关键变量与老化物特征峰之间有较好的应对关系, 其中糠醛位于1 371, 1 399, 1 471, 1 677和1 699 cm^-1的主要特征峰; 丙酮位于789, 931和1 711 cm^-1的主要特征峰; 甲醇位于1 084和1 453 cm^-1的主要特征峰以及CO₂位于1 285和1 388 cm^-1的主要特征峰均与CARS关键变量的筛选结果有较好的吻合。

图4

Fig.4

	Figure Option ViewDownloadNew Window

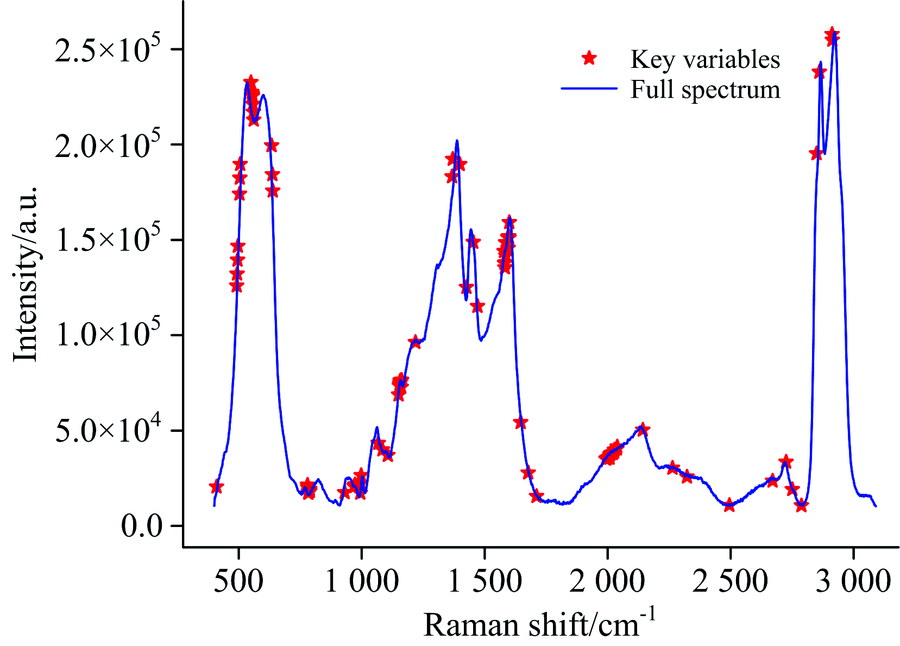

	图4 采用CARS方法提取的关键变量点Fig.4 Best variables selected by CARS

值得注意的是, 通过本节筛选拉曼光谱关键变量时并没有告知CARS任何相关老化特征物拉曼特征峰的先验知识, 而是通过分析光谱性质直接从整个光谱中提取。 因此能够有效地佐证激光拉曼光谱对油纸绝缘老化状态的判别能力。

拉曼光谱是一种本质上具有Lorentzian函数轮廓的振动光谱, 受样本性质、 检测环境、 仪器的影响, 拉曼光谱通常都是与Gaussian函数相卷积的结果^[11]。 因为Voigt函数可以表示为Lorentzian函数与Gaussian函数的卷积, 因此应用Voigt峰函数对含有多种成分的变压器油光谱进行谱峰解析, 将绝缘油的拉曼光谱分解成多个Voigt峰的叠加形式。 以选择16个Voigt峰对原光谱进行解析为例, 结果如图5所示, 其解析优度R²=0.985 47。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 绝缘油拉曼光谱Voigt解析图Fig.5 The Voigt resolution of Raman spectra

进一步分析Voigt峰的轮廓参数与油纸绝缘老化程度之间的关系, 如图6所示。 谱峰面积的变化反映了对应老化特征产物含量的波动。 对于混合物, 其拉曼谱峰由几种物质的谱峰叠加而成, 每种物质含量的变化都会引起整个谱峰的变化。 Voigt解析峰能够更加直观地反映老化进程中特征物含量的变化趋势。 半高峰宽由自然展宽、 多普勒展宽、 碰撞展宽、 赫鲁兹马克展宽等多因素决定。 碰撞展宽能够反映压强和分子的碰撞截面情况, 由洛伦兹系数体现; 多普勒展宽能反映温度情况, 由高斯系数体现。 可以看出, 某些解析峰的轮廓参数随着老化程度的加深发生规律性的变化, 因此解析峰能够反映油纸绝缘的老化程度。

图6

Fig.6

	Figure Option ViewDownloadNew Window

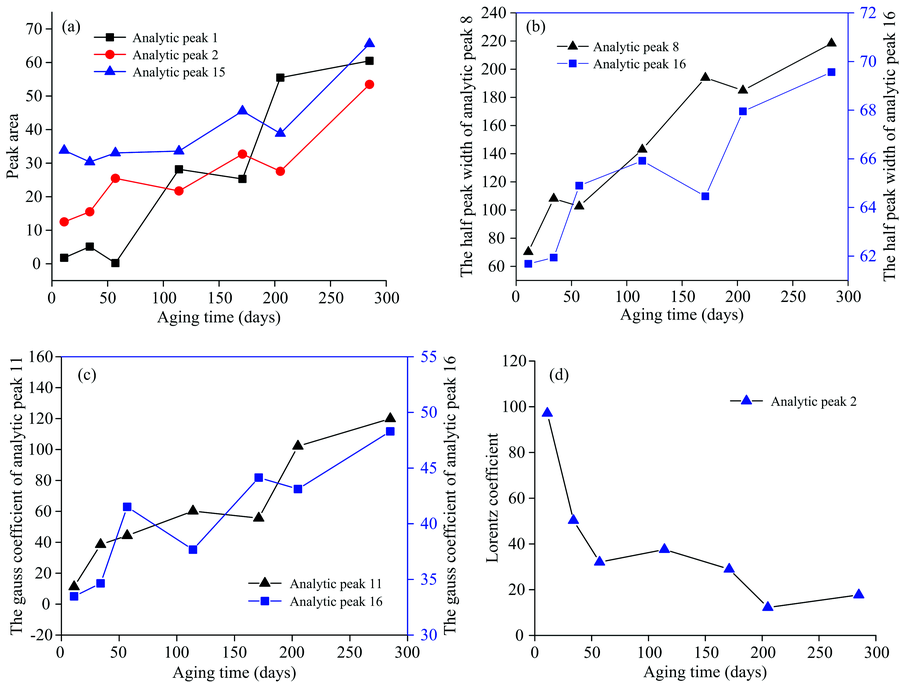

	图6 Voigt峰解析结果 (a): 峰面积; (b): 半高峰宽; (c): Gaussian系数; (d): Lorentzian系数Fig.6 The result of Voigt analysis (a): Peak area; (b): Peak width at half height; (c): Gaussian coefficient; (d): Lorentzian coefficient

在对拉曼光谱进行解析分析的结果中可以发现, 光谱的轮廓参数中含有大量与油纸绝缘老化相关的信息。 但同时也发现, 并不是所有解析峰的每个轮廓参数都有明显的变化规律, 而是具有一定的相关性(混叠); 另一方面, 高分辨率的光谱仪带来了数据的高维度, 无法直接用于判别老化状态。 因此需要对数据进行去相关, 并从中提取出有效的光谱特征量。

对试验室中加速热老化制备的105个老化样本进行拉曼光谱检测获取光谱数据样本, 分为A, B, C, D, E, F和G七组, 每组中有15个样本。 为确定每组油纸绝缘样本的老化阶段, 依据ASTM D4243标准检测各组样本绝缘纸的平均聚合度。 依据油浸式变压器绝缘老化状态判别准则将样本划分到四个老化阶段: 绝缘良好(DP≥ 900), 老化初期(500≤ DP< 900), 老化中期(200≤ DP< 500), 老化末期(DP< 200)。 105个老化样本分类如下: A组绝缘良好; B, C和D组为老化初期; E和F四组为老化中期; H组为老化末期。 需要说明的是, 由于在热老化试验中样本个体在老化进程上存在一定的差异, 在聚合度检测环节中也存在绝缘纸样品的分散性、 测量误差等一系列问题。 会导致依据绝缘纸聚合度划分老化程度时, 某些个体样本的老化程度与该组的平均老化程度不在同一个老化阶段。 为更好的定义样本的老化阶段, 本研究中参考蒙辛格热老化公式, 以实际加速热老化时间以及各组样品的平均聚合度为准定义整组样本的老化程度, 而非逐个定义单个样本的老化阶段, 样本的老化阶段划分结果如图7中所示。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 依据绝缘纸聚合度划分老化阶段Fig.7 Classification result of oil-paper samples

PCA分析结果如图8所示, 前八个主成分(PC)的累积贡献率超过了95%, 可以充分表达原始光谱中的光谱信息。

图8

Fig.8

	Figure Option ViewDownloadNew Window

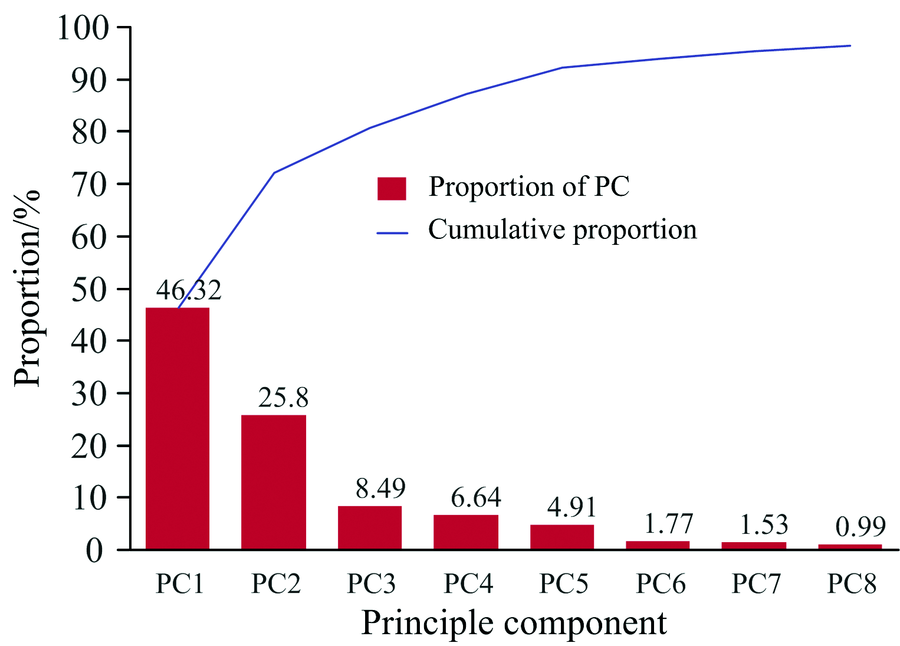

	图8 绝缘油拉曼光谱前八个主成分的贡献率Fig.8 Cumulative variance of the first eight principal components

载荷因子是主成分分析中重要变量贡献的集合, 载荷因子的振动特征与分析对象中化学成分对主成分的贡献密切相关。 虽然主成分分析的结果不能对各主成分的具体物理含义做出解释, 但是主成分载荷图能够显示不同变量对主成分的贡献大小, 体现更多不同老化阶段油纸绝缘样品的差异信息。 图9中以第一主成分为例, 观察主成分的载荷图并计算不同老化阶段样本中各主成分的平均值, 可以看出, 载荷图中的某些较为明显的特征峰与前文中对光谱中老化特征物的特征峰有良好的对应关系。

图9

Fig.9

	Figure Option ViewDownloadNew Window

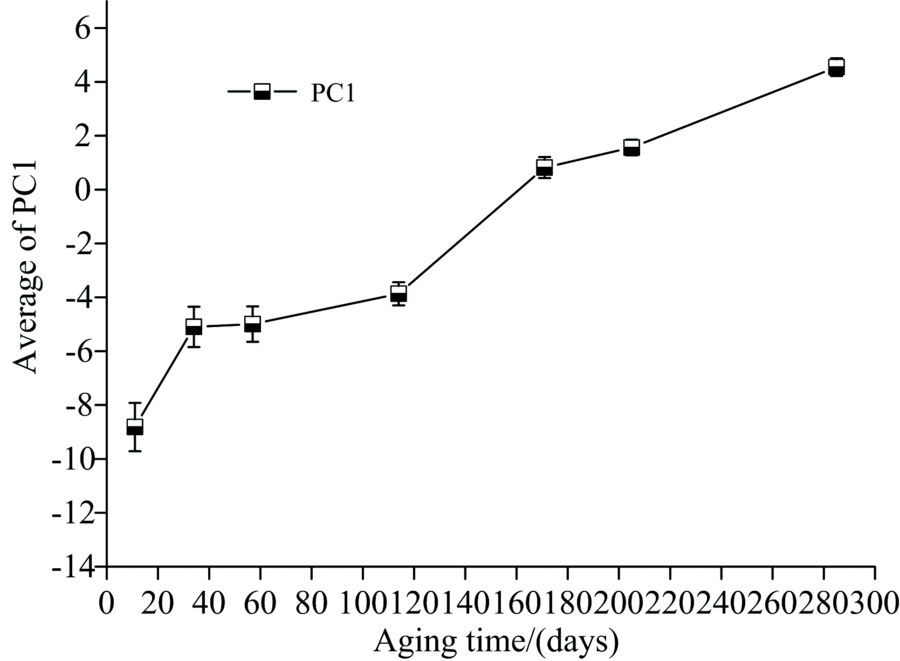

	图9 主成分PC1的载荷图及各组试验样本该主成分的平均值Fig.9 Loading plot for PC1 and the average value of the principle component for each sample

PC1是主成分分析中最重要的成分(贡献率为38.32%), 从PC1的载荷图中可以看出, 不仅糠醛位于1 399和1 471 cm^-1处的特征峰可以被明显地观察到; 丙酮位于789和931 cm^-1两处的特征峰也非常明显; CO位于2 144 cm^-1处的特征峰和甲醇位于2 931 cm^-1处的特征峰均能观测到。 从图中还能看出, 由于油样中的所有物质成分几乎在整个光谱范围内对PC1均有“ 正” 的贡献, 随着老化程度的增加, 油样中的老化特征物的种类越来越复杂, 含量也越来越高, 导致PC1的平均值随老化时间的增加而增大。

以上样本的三个光谱特征量PC1, PC2, PC4在空间中分布如图10所示。

图10

Fig.10

	Figure Option ViewDownloadNew Window

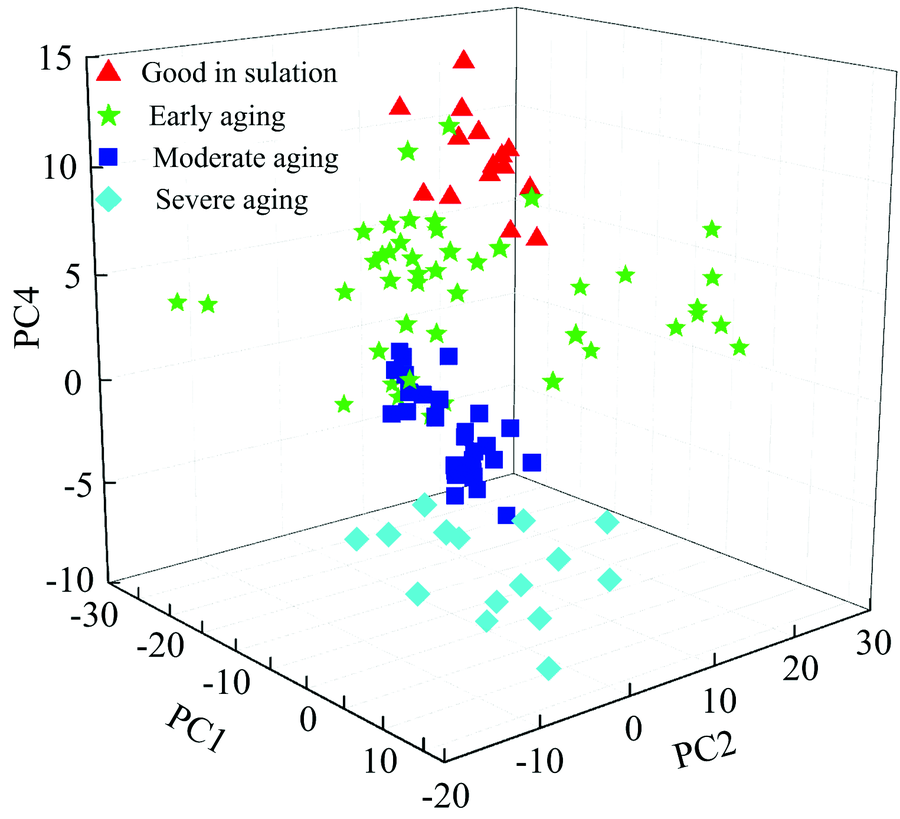

	图10 四个不同老化阶段油样的拉曼光谱主成分散点分布图Fig.10 Scatter plots of the PC scores for four classes of oil samples, with the PC scores derived from the Raman spectra

由图10可见, 四个老化阶段的油纸绝缘样本在主成分空间中呈带状分布, 各老化状态样本处于相对独立的空间, 基于不同的主成分组合可以基本实现对四类老化阶段样本的有效划分。 此外, 从图10中各样本分布的疏密度来看, Ⅰ 类、 Ⅲ 类、 Ⅳ 类三个老化阶段的老化样本在主成分空间分布相对集中, 而老化初期的样本相对比较分散。 绝缘油拉曼光谱的前四个主成分占有很高的累积贡献率(分别为46.32%, 25.80%, 8.49%和6.64%)。 通过对四个主成分的分析结果可知, 将PC1和PC4组合对四个老化阶段的油纸绝缘样本均有较好的判别能力, PC2对绝缘良好和老化末期的绝缘油非常敏感, 但是对老化初期和老化中期的样本区分效果不够理想。

随着热老化进程的不断发展, 其过程中伴随着糠醛、 丙酮、 甲醇、 CO、 CO₂等老化特征物的产生与变化, 在受到激光照射时产生的拉曼散射光谱信号中各频带中分布的能量也随之发生改变。 结合小波包理论和信息熵理论, 可实现对光谱能量的有效分析。

小波包变换是在小波变换的基础上进一步提出来的, 具有从拉曼信号中提取光谱特征量的潜力。 小波分解保留高频部分, 只对低频部分进行进一步的分解, 小波包分解则对高频部分也做类似分解, 从而提高了时-频的分辨率, 因此, 通过小波包分解能够从光谱信号中提取更丰富的特征量。 小波包变换是对信号进行时域或频域分析, 对拉曼光谱信号而言, 则用波数来替代时间单位^[12]。

小波包能量熵反映了光谱信号中所含有的信息量, 当用于分析绝缘油光谱信号时, 可以衡量某一种老化状态下绝缘油拉曼光谱的复杂程度, 也就具备用于分析油纸绝缘老化状态的能力。 小波包能量熵的公式推导在本文中不再赘述, 此处只说明与本文密切相关的几个关键概念。

En=∑k|Dkj, n|2

其中, E_n为子信号的能量, Dkj为子空间的小波包分解系数。 E=∑nEn为原信号的总能量, pn=En/E为子信号的相对小波包能量, 表示了原信号在各个子空间的能量分布概率。 WPEE=-∑npnlnpn即为所求的小波包能量熵。

从拉曼光谱的全谱中提取小波包能量熵作为特征量, 分析不同老化阶段绝缘油光谱能量熵的变化情况。 利用Db3母小波对绝缘油拉曼光谱进行四层小波包分解, 求得每组样本的平均小波包能量熵如图11所示。

图11

Fig.11

	Figure Option ViewDownloadNew Window

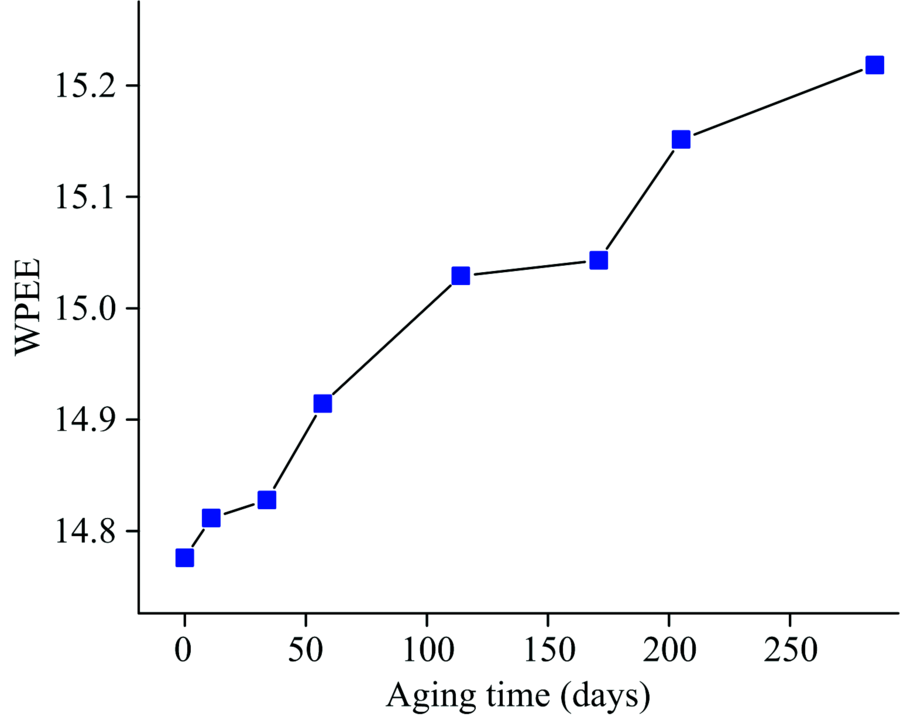

	图11 拉曼光谱小波包能量熵随老化时间的变化规律Fig.11 Relationship between ageing time and WPEE of Raman spectra

由图可见, 随着老化时间的增加, 各组油纸绝缘样本对应的绝缘油拉曼光谱平均小波包能量熵呈现逐渐上升的变化趋势。 这是由于新绝缘油处于稳定状态时, 拉曼光谱中信息度较低, 小波包能量熵较低; 加速热老化后, 相关油纸绝缘老化特征物开始出现, 光谱信息度升高, 能量熵开始升高; 随着老化程度的增加, 油中老化特征物含量及相互之间的关系剧烈变化, 信息度开始复杂, 能量熵持续上升。
