温度扰动下CuCl2/DMF溶液的二维相关拉曼光谱分析
吴晓静1, 李志1, 李子轩1, 李醒醒1, 程龙玖2
1.合肥工业大学化学与化工学院, 安徽 合肥 230009
2.安徽大学化学化工学院, 安徽 合肥 230601

作者简介: 吴晓静, 1963年生, 合肥工业大学化学与化工学院副教授 e-mail: wuxiaojing@ustc.edu

收稿日期: 2019-11-26 修回日期: 2020-04-02
基金: 国家自然科学基金项目(21873001)资助
摘要

溶液的光谱研究一直受到化学工作者的关注, 但大多研究是以一维光谱技术为主, 存在分辨率低, 误差较大, 重叠峰难以分辨等诸多弊端, 无法清晰地给出需要的信息。 二维光谱通过对外部扰动下的动态光谱进行相关分析计算, 从而得到光谱强度的整体变化信息, 显著提高一维光谱的分辨率以及重叠峰的分离度。 在判断特定外扰下不同官能团的响应次序以及研究分子间、 分子内的弱相互作用上具有独特优势。 采用二维相关拉曼光谱和理论计算相结合, 对溶液内微观团簇及其变化进行了研究。 利用显微共焦激光拉曼光谱仪对目标溶液(纯DMF与0.84 mol·L-1的CuCl2/DMF溶液)进行了升温实验。 结果发现在C—N键伸缩振动谱带范围内, 由于CuCl2的加入, 特征峰强度整体大幅下降, 峰宽变大, 在1 115 cm-1有新峰产生, 随温度升高, 伸缩振动峰强度逐渐下降, 峰形变缓。 为了获得C—N键振动内各特征峰随温度的变化情况, 采用移动窗口二维拉曼(MW2D Raman)光谱技术, 对光谱数据进行分析。 结果表明溶液内不同类别的微观团簇对温度的敏锐程度不同, 随温度升高, 它们之间存在相互转化, 且变化速度不同。 为了获取溶液内各微观团簇运动的实质, 以温度为外扰, 采用二维拉曼(2D Raman)光谱对目标溶液进行分析, 通过对二维光谱中特征峰进行归属和变化次序判断, 发现金属Cu2+的加入, 使得溶液体系变得更加复杂, 除存在原溶剂内所含的团簇构型, 还存在与Cu2+发生溶剂化的团簇构型, 它们之间存在着一定的相互转化。 利用密度泛函理论对溶液中可能存在的团簇构型进行结构优化和热力学计算, 结果证实了Cu2+与DMF存在相互作用, 且由此产生的团簇构型[Cu(DMF) n]2+( n=1~6)的稳定性随n的增大逐渐变差, 进一步验证了二维相关光谱分析的可行性与正确性。

关键词: 密度泛函理论; 二维拉曼光谱; 移动窗口二维光谱; 溶剂化作用
中图分类号:O645 文献标志码:A
Two-Dimensional Correlation Raman Spectroscopic Analysis of CuCl2/DMF Solution Under Temperature Disturbance
WU Xiao-jing1, LI Zhi1, LI Zi-xuan1, LI Xing-xing1, CHENG Long-jiu2
1. School of Chemistry and Chemical Engineering, Hefei University of Technology, Hefei 230009, China
2. College of Chemistry and Chemical Engineering, Anhui University, Hefei 230601, China
Abstract

The spectroscopic study of the solution has always attracted the attention of chemists, but most of them are based on one-dimensional spectroscopy. There are many disadvantages, such as low resolution, greatly affected by the error, overlapping peaks are difficult to distinguish and so on. So that we cannot get the information we need clarification. These problems were well solved by the introduction of two-dimensional correlation spectroscopy. By correlation analysis and calculation of dynamic spectra under external disturbances, the overall change information of spectral intensity can be obtained, which can significantly improve the resolution of one-dimensional spectroscopy and the separation degree of overlapping peaks. It has unique advantages in judging the response order of different functional groups under specific external disturbance and studying the weak intermolecular and intramolecular interactions. In this article, two-dimensional correlation Raman spectroscopy and theoretical calculation have been combined to the analysis of the micro clusters in solution. The target solution (pure DMF and CuCl2/DMF solution of 0.84 mol·L-1) was studied by micro confocal laser Raman spectrometer. The results have shown that, in the range of C—N bond stretching vibration band, due to the addition of CuCl2, thestrength of the characteristic peak decreases greatly, and the peak width becomes large. Furthermore, it could be found that there is a new peak at 1 115 cm-1, With the rise of temperature, the strength of stretching vibration peak decreases gradually, and the peak shape becomes slow. It is concluded that different types of micro clusters have different sensitivity to temperature with the help of moving-window two-dimensional Raman (MW2D Raman) spectroscopy. in addition, with the increase of temperature, they transform into each other and change at different rates. In order to obtain the essence of the micro cluster movement in the solution, the target solution was analyzed by two-dimensional Raman(2D Raman)spectroscopy with temperature as the external disturbance. It is found that the addition of Cu2+ makes the solution system more complex. In addition to the cluster structure existing in the original solvent, there is also the cluster structure solvated with Cu2+, and there is a certain transformation between them. Furthermore, the optimized possible cluster structures and thermodynamic data were calculated by densityfunctional theory. The results confirmed the interaction between Cu2+ and DMF, and the stability of the cluster configurations [Cu(DMF) n]2+( n=1~6) gradually deteriorated with the increase of n. The feasibility and correctness of two-dimensional correlation spectroscopy analysis are verified.

Keyword: Density functional theory; Two-dimensional Raman spectroscopy; Moving-window two-dimensional Raman spectroscopy; Solvation
引言

物质的微观结构决定其宏观性质。 近年来, 随着溶液化学的不断发展, 溶剂化效应的研究越来越受到关注[1, 2, 3]。 Hafiz[2]采用宽频带介电弛豫谱研究了NaCF3SO3, Mg(CFSO3)2和Ba(ClO4)2在DMF溶液中的溶剂化作用和缔合的介电弛豫。 Anamika[3]通过拉曼光谱和从头计算探讨了铵盐[NH4Cl和(NH4)2SO4]的浓度和温度对纯水氢键网络的影响。 都取得了一些有意义的结论。 但溶剂化效应对溶液团簇构型的影响反映在一维光谱上常常出现变化微小, 难以观察, 有重叠峰难以分离等问题。 而二维光谱在由Noda提出并得到发展, 现已在研究相变、 高分子材料和药物惨杂等方面得到广泛地应用[4, 5, 6]。 将光谱的强度作为两个独立变量[7]的函数把光谱信号在二维上展开, 可以获取一维光谱中难以发现的附加信息, 有效提高光谱分辨率。 MW2D光谱是典型的“ 样品-样品相关光谱” , 将移动窗口概念引入二维光谱技术中产生, 其机理是将原始数据矩阵分割成一个个较小的子矩阵, 然后逐个进行分析。 该方法可清楚地反映扰动方向上的光谱信息, 被广泛应用于相变和其他光谱学研究。

N, N-二甲基甲酰胺(DMF)具有高介电常数, 强溶解能力, 属于典型的极性非质子溶剂。 在化工生产、 医药合成和石油加工中具有广泛应用。 利用二维相关拉曼光谱和理论计算, 研究了温度对CuCl2/DMF溶液溶剂化构型的影响, 得到了溶液中可能存在的团簇构型, 及其对温度的敏感程度和变化顺序。

1 实验部分

N, N-二甲基甲酰胺(分析纯, 纯度> 99.9%)、 无水氯化铜(分析纯, 纯度> 99.9%), 试剂使用前未做进一步纯化。 分别配制不同浓度的氯化铜溶液, 进行拉曼光谱分析。

实验采用Evolution型显微共焦激光拉曼光谱仪(HORIBA Jobin-Yvon公司, 激发波长为532 nm, 激光功率为25 Mv, 扫描时间10 s, 扫描次数3次, 狭缝50 nm, 50倍的物镜, 光谱分辨率0.2 cm-1)。 实验以纯DMF作为对比, 选取与纯溶剂相比光谱强度变化最大的0.84 mol· L-1的CuCl2/DMF溶液进行拉曼升温实验。

2 结果与讨论
2.1 一维拉曼光谱

以温度为实验外扰条件, 分别对目标溶液进行拉曼升温实验, 升温范围为25~81 ℃, 升温间隔为7 ℃。

图1(a, b)分别为两目标溶液的C— N键伸缩振动谱带(1 030~1 150 cm-1)随温度的变化情况, 由图1(b)可看出CuCl2的加入使得C— N特征峰强度整体下降, 峰宽变大, 特征谱带发生分裂, 在1 115 cm-1左右有新峰产生。 结合文献[8]分析表明, Cu2+的加入, 使得部分DMF分子与Cu2+发生了溶剂化作用, 产生了新的团簇构型。 CuCl2/DMF溶液的C— N键特征谱带随温度升高, 伸缩振动峰强度逐渐降低, 峰位置向低波数移动, 发生红移, 新峰变弱, 峰型变缓。

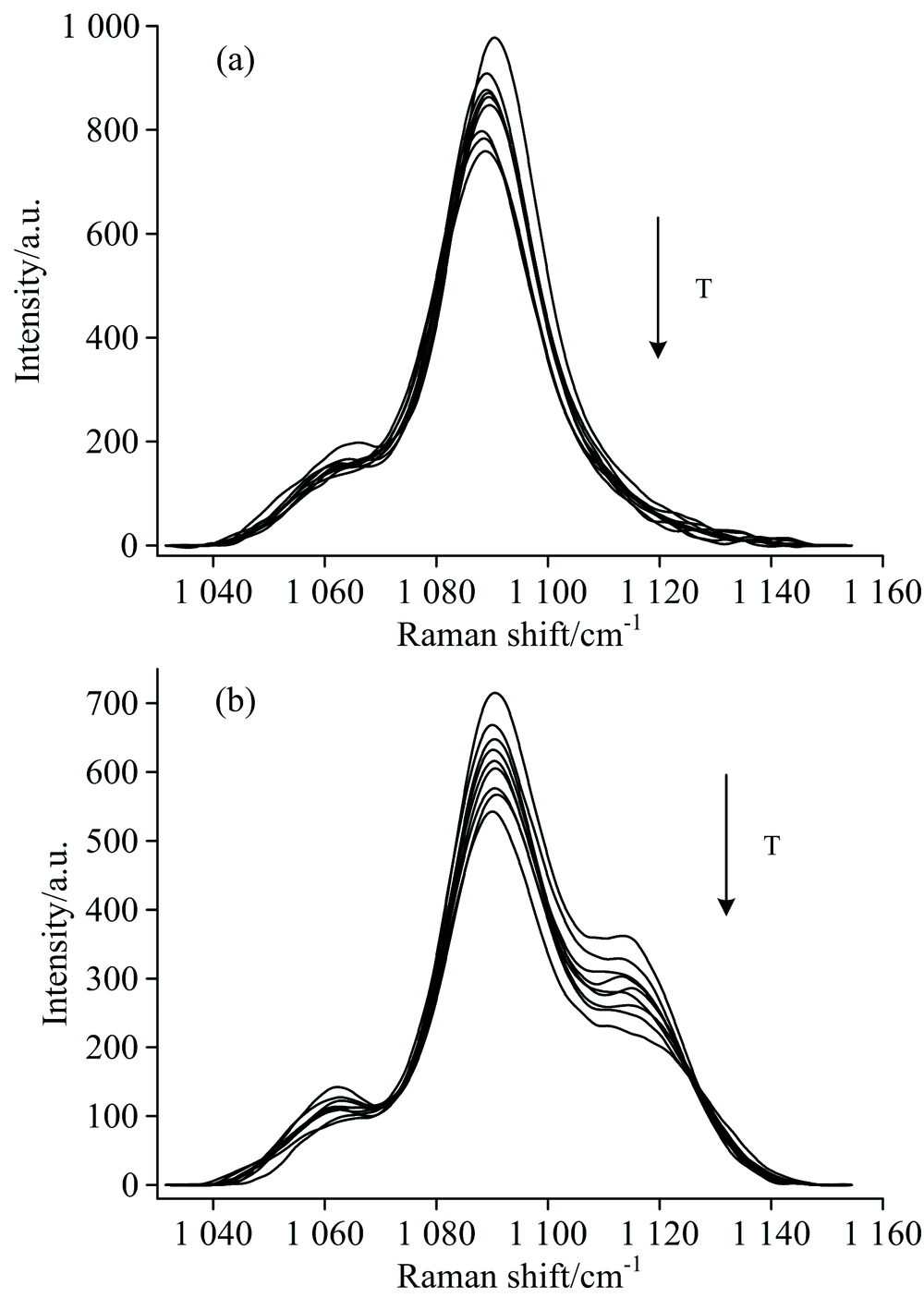

图1 不同温度纯DMF (a) 和0.84mol· L-1CuCl2/DMF (b) 溶液C— N的拉曼光谱Fig.1 Raman spectra of C— N in pure DMF (a) and 0.84 mol· L-1 CuCl2/DMF (b) at different temperatures

2.2 MW2D Raman分析

为了得到溶液随外扰条件的变化情况。 采用MW2D Raman光谱研究了温度扰动下C— N伸缩振动谱带[9, 10]。

以温度为外扰, 图2(a, b)分别给出了两目标溶液的MW2D Raman谱图。 在纯DMF的MW2D Raman图谱中, 如图2(a)所示, 图谱被分为上下两部分, 下部分出现三个正相关峰, 峰位置分别在1 064, 1 080和1 095 cm-1, 相关峰的强度表示光谱强度变化程度[11], 其强度都在32 ℃时变化最为显著。 在上部分出现两个正相关峰, 峰位置在1 080和1 095 cm-1, 峰强度分别在67和60 ℃变化最为显著。 由此可知, 随温度升高, C— N键伸缩振动谱带强度变化集中在1 080和1 095 cm-1, 在1 095 cm-1程度变化最大。 对比上下两部分相关峰强度, 可知, 随温度升高1 095 cm-1处峰强度变化变缓, 1 080 cm-1处峰强度变化速率基本不变。 推测可能是由于多聚体DMF不稳定, 随温度升高, 容易离解成低聚体DMF, 随着多聚体DMF逐渐减少, 整体变化速度也开始减缓。 图2(b)也被分上下两部分, 在下部分, 出现三个强相关峰, 峰位置分别在1 090, 1 098和1 115 cm-1, 强度变化都在32 ℃处最为明显。 在上部分出现三个相关峰, 峰位置分别在1 090, 1 098和1 115 cm-1, 其中相关峰1 090 cm-1在67 ℃处强度变化最为显著, 相关峰1 098和1 115 cm-1在74 ℃处强度变化最为明显。

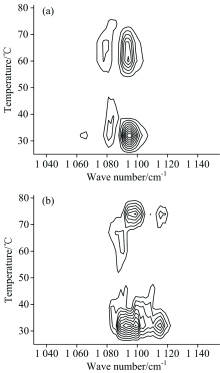

图2 纯DMF (a) 和0.84 mol· L-1 CuCl2/DMF (b) 溶液在温度25~81 ℃范围内C— N键的MW2D Raman图谱Fig.2 MW2D Raman spectra of C— N in pure DMF (a) and0.84 mol· L-1 CuCl2/DMF (b) at temperature range 25~81 ℃

与图2(a)相比, 图2(b)中, 各相关峰的中心位置发生了改变, 尤其在1 115 cm-1处出现新的强相关峰。 推测是由于金属Cu2+破坏了原溶剂中部分团簇构型, 并与DMF发生的溶剂化作用, 生成了新的团簇构型。 在1 115 cm-1处, 相比于下部分, 上部分相关峰明显减弱, 表明随温度升高, 该处一维谱图峰强度下降速度减缓, 表明由于温度升高, 溶剂化作用减弱, 溶液内部与Cu2+溶剂化的团簇构型变少, 使得整体溶剂化作用减弱的速度变缓。

2.3 2D Raman分析

为进一步探究温度对溶剂化作用的影响, 获取溶液中可能存在的团簇类型信息及其动态变化规律。 通过对目标溶液的光谱数据进行数学变换得到相应的2D Raman光谱。 见图3(左一列图谱从上至下分别为: 纯DMF同步图和异步图、 CuCl2/DMF同步图和异步图; 右一列分别为对应的三维渔网图)。

图3 温度扰动下纯DMF和0.84 mol· L-1CuCl2/DMF溶液中C— N的2D Raman光谱Fig.3 2D Raman spectra of C— N in pure DMF and 0.84 mol· L-1 CuCl2/DMF under temperature disturbance
(a): Synchronous 2D Raman in pure DMF; (b): Asynchronous 2D Raman in pure DMF; (c): Synchronous 2D Raman in CuCl2/DMF; (d): Asynchronous 2D Raman in CuCl2/DMF

图3(a)对角线上出现1 078和1 093 cm-1两个自动峰, 表明光谱强度整体变化主要集中在这两个波数附近。 (1 093和1 078 cm-1)处出现一负交叉峰, 表明了这两个位置特征峰具有协同作用, 且光谱强度变化方向相反。 图3(b)中出现了三个交叉峰, (1 095和1 084 cm-1)为正值, (1 090和1 051 cm-1), (1 090和1 064 cm-1)为负值。 根据Noda规则, 可得到随温度的升高, 纯DMF的C— N键范围内各特征峰的变化顺序如下(用“ → ” 和“ /” 分别代表“ 优先于” 和“ 或” ):

(1 051/1 064→ 1 090, 1 095→ 1 084) cm-1

由其顺序关系以及MW2D Raman谱图分析, 可将1 084 cm-1归属于低聚体DMF的特征峰, 1 090和1 095 cm-1可归属于多聚体DMF的特征峰。 由2D Raman次序变化规律可知, 纯DMF中, 随着温度的升高, 主要是多聚体DMF解离转化为低聚体DMF。

对比两目标溶液的二维拉曼光谱图, 发现金属Cu2+的加入使得DMF的2D Raman图发生了很大的变化。 图3(c)中出现1 061, 1 090和1 113 cm-1三个自动峰, 反映光谱强度整体变化集中在这三个位置。 图中还出现了(1 090, 1 061 cm-1), (1 113, 1 061 cm-1), (1 113, 1 090 cm-1)三个正交叉峰, 表明这些特征峰谱带强度变化具有协同作用, 且变化方向一致。 图3(d)中分别出现(1 090, 1 078 cm-1), (1 090, 1 051 cm-1), (1 109, 1 051 cm-1), (1 109, 1 078 cm-1), (1 109, 1 095 cm-1), (1 127, 1 090 cm-1), (1 127, 1 109 cm-1)七个正的交叉峰以及(1 090, 1 064 cm-1), (1 095, 1 090 cm-1), (1 116, 1 064 cm-1), (1 116, 1 090 cm-1), (1 116, 1 109 cm-1)五个负的交叉峰。 结合图3(a)以及前面的分析, 可将1 078 cm-1归属于低聚体DMF, 1 090和1 095 cm-1归属于多聚体DMF, 1 109 cm-1归属于多聚体溶剂化构型, 1 116 cm-1归属于低聚体溶剂化构型。 根据Noda规则, 可以得随温度升高, CuCl2/DMF溶液C— N键范围内各特征峰的变化顺序如下:

(1 090→ 1 078/1 095/1 116; 1 109→ 1 078/1 095/1 116) cm-1

由1 090→ 1 078/1 116, 进一步表明溶液中存在多聚体DMF向低聚体DMF转化的现象, 且多聚体DMF相比较于低聚体溶剂化构型对温度更加敏感。 由1 109→ 1 078/1 095/1 116, 表明溶液内可能存在多聚体溶剂化构型向低聚体DMF和低聚体溶剂化构型的转化, 且多聚体溶剂化构型对温度的敏感程度要大于多聚体DMF。

由此, 可以推测C— N键伸缩振动谱带是由多种团簇分子共同贡献产生的, 由于它们对温度的反映和敏感程度各不相同, 因而导致了一维光谱中强度变化的差异。 二维光谱将这种差异放大, 有效提高了光谱的分辨率。

2.4 理论计算验证

为了验证二维拉曼光谱中结论的正确性, 采用密度泛函理论在B3LYP/genecp理论水平上对相关构型进行优化, 对Cu2+原子采用LanL2DZ赝势基组, 对C, H, O和N原子采用6-31G(d, p)基组, 获得了可能的稳定结构, 结构优化中计算了频率, 并消除虚频, 确保获得的结构在势能面上最低点。 部分优化后的团簇结构如图4所示, 相应热力学常数见表1。

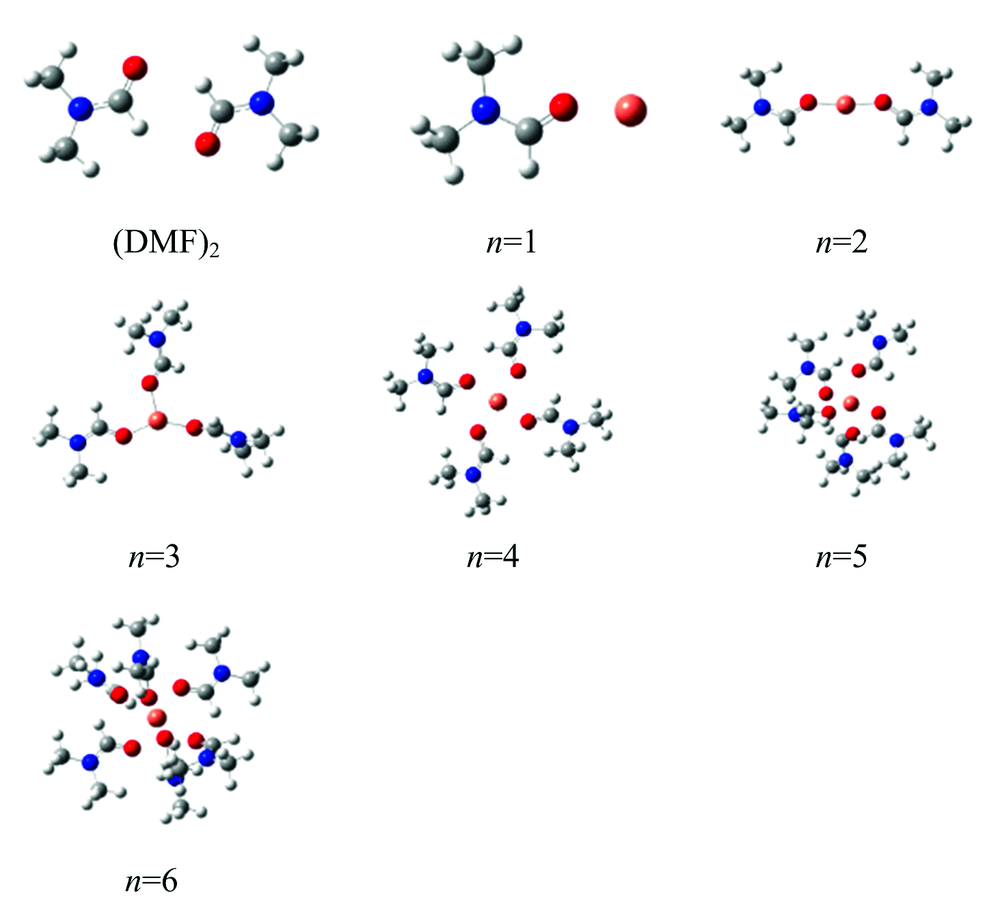

图4 B3LYP优化得到盐溶液中的可能团簇构型Fig.4 B3LYP optimized the possible structures of (DMF)2and [Cu(DMF)n]2+(n=1~6)

表1 团簇[Cu(DMF)n]2+(n=1~6)的热力学常数 Table 1 Thermodynamic parameters of [Cu(DMF)n]2+(n=1~6)

溶液内Cu2+直接与DMF分子氧上的孤对电子形成配位构型, N原子由于位阻效应很难直接与金属离子成键, 但其周围的电子云会随团簇结构的不同而产生相应的偏移, 进而影响C— N键的伸缩振动。 由表1可得, [Cu(DMF)n]2+构型n为1~6, 热力学数据Δ E< 0, Δ H< 0, Δ G< 0, 溶剂化过程均为放热、 自发。 随着n的增大, Δ G逐渐变大, 表明随着Cu2+周围结合的DMF分子的逐渐增多, 溶剂化构型的稳定性越来越差, 即低聚体体溶剂化构型稳定性大于多聚体溶剂化构型, 理论计算结果证明了溶液中存在着多种团簇构型, 验证了二维相关光谱分析的可行性。

3 结论

以温度为外扰, 采用二维相关拉曼光谱和密度泛函理论计算相结合的方式对目标溶液中微团簇进行分析。 结果表明, Cu2+的加入, 通过静电作用与DMF分子中氧原子形成不同的配位构型。 随温度升高, 溶液内存在着多聚体溶剂化构型向低聚体溶剂化构型、 低聚体DMF转化的情况, 且随温度变化, 各类团簇构型的转化速度随之改变。 利用密度泛函理论对溶液内可能存在的溶剂化构型[Cu(DMF)n]2+(n=1~6)进行结构优化和热力学计算, 从理论上证实了Cu2+与DMF溶剂化作用的存在, 验证了二维拉曼光谱相关分析的正确性。
