碳纳米管-聚二甲基硅氧烷的光声特性
吴然然1,2, 夏慧2,*, 张晶晶1, 寻丽娜1,*, 孙直申3, 李元园2
1. 安徽大学电气工程与自动化学院, 安徽 合肥 230601
2. 中国科学院电工研究所, 北京 100190
3. 北京工业大学信息学部信息与通信工程学院, 北京 100124
*通讯联系人 e-mail: xiahui@mail.iee.ac.cn; xunlina@126.com

作者简介: 吴然然, 1994年生, 安徽大学电气工程与自动化学院硕士研究生 e-mail: wuranran163@mail.iee.ac.cn

收稿日期: 2019-06-21
基金: 国家自然科学基金项目(61771448, 61427806), 中国科学院青年创新促进会人才项目(2017179), 院级重大研制项目(ZDKYYQ20190002)资助
摘要

碳纳米管-聚二甲基硅氧烷(CNT-PDMS)是一种新型的激光超声换能器(LIU-T)复合材料, 具有高频率、 宽带宽、 高振幅的特性。 该复合薄膜可作为高效、 鲁棒的超声发射器用于诊断和治疗。 纳米复合材料的固有结构提供了独特的热、 光学和机械性能, 这不仅有利于能量转换, 而且对脉冲激光烧蚀具有很好的鲁棒性。 PDMS聚合物具有高热弹性系数有利于材料的伸缩从而产生超声。 研究了几种不同复合薄膜产生的光声信号特性, 测试了不同衬底和水介质条件下的光声信号特性。 利用碳纳米材料的高吸光性和PDMS聚合物的高膨胀性制作激光超声换能器, 不但降低了材料的厚度, 还有望产生高频高强度超声信号。 实验用硬玻璃衬底厚度约为1 mm, 软薄膜衬底厚度在微米级, 水介质条件下的厚度为3 mm。 在脉冲激光激励下, 水介质下软薄膜条件、 硬玻璃衬底、 软薄膜衬底涂层端面超声压力分别为2.0, 3.9和5.2 MPa。 通过一系列的研究得出了结论: (1)软薄膜衬底(3×3)比硬玻璃衬底(3×3)更具有良好的负脉冲, 更适合用在光声空化治疗方面; (2)水介质条件下不利于产生高强度光声信号。 总而言之, 采用激光超声换能器比压电换能器更具有产生高振福, 带宽宽的超声信号的潜力, 而且提供了一种没有电子等干扰结构的超声激励新方法, 有望成为替代压电换能器的新一代激光超声换能器。 这种新方法应用在磁声电成像领域可以大大减少超声激励源的干扰。 同时, 相对于将CNT混入PDMS中的方法, 该方法更具有简单方便节省材料等优点。 对于硬玻璃传统型衬底, 实现的软薄膜衬底能产生较高的声压5.2 MPa, 并且中心频率在5 MHz, -6 dB超声带宽也相对较宽接近5 MHz, 相比于早在2014年实现的CNT-PDMS激光超声换能器产生的4.5 MPa声压, 本文方法更具有临床应用前景, 应用在磁声电成像等方面具有很好的避免电磁干扰效果。

关键词: 碳纳米管; 聚二甲基硅氧烷; 光声效应; 激光超声换能器
中图分类号:O439 文献标志码:A
Photoacoustic Properties of Carbon Nanotubes-Polydimethylsiloxane
WU Ran-ran1,2, XIA Hui2,*, ZHANG Jing-jing1, XUN Li-na1,*, SUN Zhi-shen3, LI Yuan-yuan2
1. School of Electrical Engineering and Automation, Anhui University, Hefei 230601, China
2. Institute of Electrical Engineering, Chinese Academy of Sciences, Beijing 100190, China
3. College of Information and Communication Engineering, Faculty of Information Technology, Beijing University of Technology, Beijing 100124, China
*Corresponding authors
Abstract

Carbon nanotubes-polydimethylsiloxane (CNT-PDMS) is a new type of laser ultrasonic transducer (LIU-T)composite material with high frequency, wide width and high amplitude. The composite film can be used as an efficient and robust ultrasonic emitter for diagnosis and treatment. The intrinsic structure of nanocomposites provides unique thermal, optical and mechanical properties, which are not only conducive to energy conversion but also robust to pulsed laser ablation. PDMS polymers have high thermoelastic coefficients that allow materials to stretch and produce ultrasound. In this paper, the characteristics of photoacoustic signals produced by several kinds of composite films are studied, the photoacoustic signal characteristics under the different substrate and water boundary conditions were tested. Photoacoustic transducers made of carbon nanomaterials with high light absorption and PDMS polymers with high expansibility not only reduce the thickness of materials but also are expected to generate high frequency and high intensity ultrasonic signals. The thickness of the hard glass substrate realized in this paper is about 1mm, the thickness of the soft film substrate is at the micron level, and the thickness of water boundary conditions are 3 mm. Under pulsed laser excitation, the ultrasonic pressure at the end surfaces of water boundary conditions and hard glass substrates and soft film substrates was 2.0, 3.9 and 5.2 MPa, respectively. Through a series of studies, it is concluded that: (1) soft film substrate (3×3) has better negative pulse than hard glass substrate (3×3), which is more suitable for photoacoustic cavitation treatment; (2) water boundary conditions are not conducive to the generation of high-intensity photoacoustic signals. In a word, compared with piezoelectric transducers, laser-induced ultrasonic transducers have more potential to produce high- amplitude ultrasonic signals with a wide width and provide a new method of ultrasonic excitation without interference structures such as electronics, which is expected to be a new generation of laser ultrasonic transducers to replace piezoelectric transducers. The application of this new method in magneto-acoustic imaging can greatly reduce the interference of ultrasonic excitation sources. At the same time, compared with mixing CNT into PDMS, the method adopted in this experiment is more simple, convenient and material saving. For traditional hard glass substrate, the implementation of soft film substrate can produce high sound pressure 5.2 MPa, and center frequency in 5 MHZ, and -6 dB ultrasound is relatively close to 5 MHz wide bandwidth, compared with the 4.5 MPa pressure produced by the early implementation of CNT-PDMS Photoacoustic transducer in 2014, this paper implementation has more clinical application prospect, applied in Magneto-acoustic electric imaging etc. to avoid electromagnetic interference has the very good effect.

Keyword: Carbon nanotubes; Polydimethylsiloxane; Photoacoustic effects; Laser ultrasonic transducers
引言

传统的超声传感器多数是基于压电效应的, 它在特定应用场合比如与磁场耦合应用中存在电磁干扰等问题。 基于光声效应的超声传感器具有非接触性、 非破坏性等特点, 在医学、 工业等领域的成像和传感中具有广阔的应用前景[1, 2]。 它的原理为脉冲激光照射在碳纳米复合材料上, 通过材料瞬时吸热膨胀产生高频高压超声信号, 产生的超声信号将在生物医学物理治疗、 无损检测等领域发挥重要作用。 基于碳纳米复合材料的光声传感器最关注的两个指标是声压和频率。 为了获得高振幅的光声信号, 通常是选择具有良好吸光性和高热膨胀系数的复合材料, 或者是增加入射激光的强度。 对于给定的材料, 它们的光致损伤系数决定了可产生的光声信号的上限, 因此有必要对光声特性进行详细研究。

近年来, 光学超声换能器得到飞速发展, 它弥补了压电换能器的局限性。 激光-超声换能器(laser induced ultrasonic transducer, LIU-T)是利用激光脉冲激励碳纳米复合材料产生超声信号, 其中碳纳米材料包括碳黑(CB)[4]、 碳纳米管(CNT)[5]、 碳纳米纤维(CNF)[6]、 蜡烛烟灰(CS)[7]、 还原氧化石墨烯(GO)[8])等等, 这些与金属吸收剂(如Cr金属薄膜(100 nm thickness))[9, 10]、 微尺度吸光材料复合而有更高的吸光性能。

聚二甲基硅氧烷(polydimethylsiloxane, PDMS)因有较大的热膨胀系数被生物医学、 人造皮肤等领域作为弹性元件广泛应用。 基于聚二甲基硅氧烷(PDMS)的激光超声换能器具有高振幅和高频率的特性, 使得光声成像、 光声空化成为可能, 在各个领域的应用具有很大的潜力[10]。 Lee等在CNT-PDMS光声材料方面不仅详细的分析了如何提高光声转换效率, 还提到了碳纳米管是一种理想的光吸收材料, 同时由于它的很好的阻抗匹配特性, 将形成一种有前景的新型光声器件[11]。 2006年, Hou等报道了二维金纳米结构与PDMS复合产生1.5 MPa高频超声[10]。 2014年, Colchester等使用CNT-PDMS复合实现了4.5 MPa的声压[5]。 2015年, Chang等利用纳米碳纤维与PDMS复合成功产生了压力为12.15 MPa的超声[6]。 2018年, Chen等展示了一种新型平面形状的LIU-T, 利用PDMS/Au-CNT yarn-PDMS制作了一种新型的光声传感器, 它可以产生33.6 MPa高光声压力和光声能量转换效率2.74× 10-2[12]。

Huang等在2016年提出较大的负脉冲在超声波治疗和非破坏性检查应用中更有利, 尤其是在高强度聚焦超声治疗和以气泡空化为主要机制的药物递送[13, 14]方面。 为了实现微米级碳纳米复合膜薄的高频、 高压超声信号, 同时考虑负脉冲超声信号在生物治疗中的作用, 我们采用高吸光材料碳纳米管(CNT)和具有高膨胀系数的材料PDMS(约为310× 10-6 μ m· μ m-1· ℃-1)聚合物[8]复合产生高频、 高压超声。 提出旋涂PDMS与CNT制作微米级复合薄膜型LIU-T的方法, 并对超声性能进行表征。 通过对不同旋涂比例的LIU-T进行声学特性表征, 设计出最优复合LIU-T。 同时考虑到LIU-T的生物兼容性应用, 设计了柔性激光超声换能器(laser ultrasonic transducer of soft film, LIU-TF), 这种新型的LIU-TF能产生声压5.2 MPa, 将在医疗设备、 光声空化、 无创超声治疗方面具备很大的发展空间, 尤其是优异的负脉冲超声特性将在物理治疗等领域发挥重要作用。

1 实验部分

复合LIU-T的实现原理如图1所示, 激光经过玻璃衬底后被吸光材料吸收转换成热, 热膨胀产生瞬时声压。 在我们的设计中, 吸光材料采用高吸光比的碳纳米管水分散液TNWDM-15(中国科学院成都有机化学有限公司), 为了获得更好的均匀性, 使用前需超声5 min。 热膨胀材料采用高热膨胀系数的PDMS溶液, PDMS溶液采用PDMS基料(Sylgard184型, 美国Dow Corning公司)和固化剂以10: 1的体积比混合均匀, 然后置于真空室中脱气30 min, 再超声处理5 min。 将光学玻璃基底经过丙酮和酒精的清洗后自然风干。 首先利用匀胶机(KW-4A/5型, 中国科学院微电子研究所)将碳纳米管水分散液旋涂到光学玻璃基底上, 控制旋涂速度分别为4 500, 4 000, 3 500, 3 000和2 500 r· min-1, 旋涂时间均为2 min, 然后将光学玻璃基底放入80 ℃的恒温箱中, 2 h后取出。 再利用匀胶机将PDMS溶液以4 000 r· min-1的速度均匀的旋涂在已经涂有碳纳米管水分散液的玻璃基底上。 最后放入80 ℃的恒温箱中, 2 h后取出, 做好标签。 通过对不同旋涂速度下的LIU-T的超声特性进行表征和分析选出最优的旋涂比例的LIU-T。

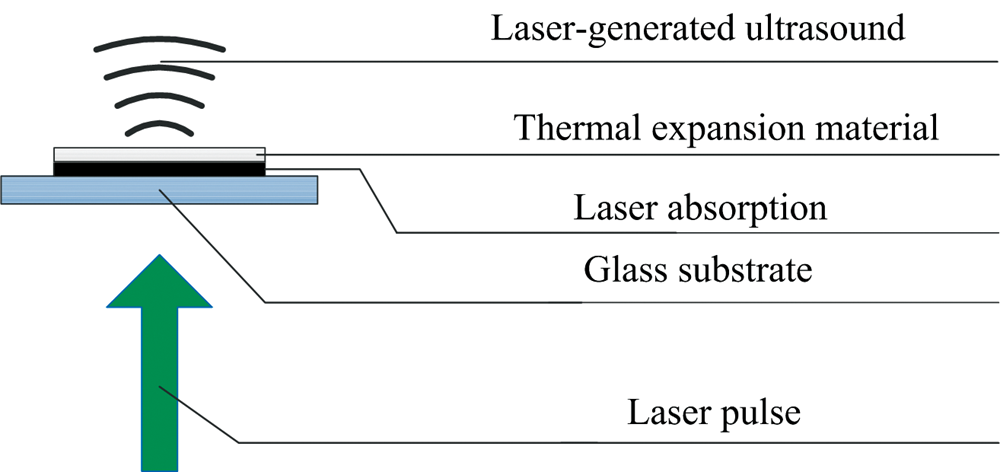

图1 LIU-T的结构示意图Fig.1 Schematic diagram of the LIU-T

1.1 CNT旋涂速度对LIU-T的声学特性影响规律研究

实验装置示意图如图2所示。 激光源为Nd: YAG脉冲激光器(λ =532 nm, τ =20 ns, 激光束直径约为10 mm, 脉冲孔径为7 mm, 光斑尺寸为7 mm)。 将LIU-T固定在光学窗口的卡槽内。 脉宽为20 ns且重复频率为10 Hz的532 nm脉冲激光通过中性密度滤波片、 光圈和扩束器后照射到光学窗口, LIU-T放在1.2英寸水浸式压电换能器焦点处。 产生的声信号经过水介质到达超声探头处被接收, 同时通过光电探测器作为参考信号和激光诱导的超声信号一起传输到示波器。

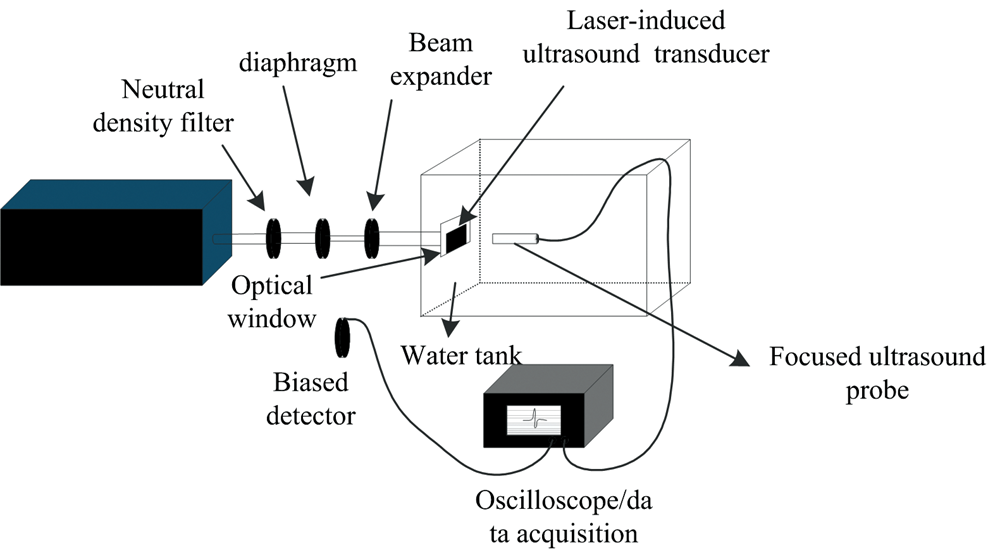

图2 光声信号产生的实验装置示意图Fig.2 Schematic diagram of the experimental device for photoacoustic signal generation

实验中, 首先保证PDMS的旋涂量和旋涂速度保持不变, 观察CNT在相同的旋涂量的情况下, 旋涂速度对声学特性的影响。 即: 每一组LIU-T都是由PDMS溶液以4 000 r· min-1的速度均匀旋涂, CNT溶液在相同旋涂量下分别以4 500, 4 000, 3 500, 3 000和2 500 r· min-1的速度旋涂得到的, 控制激光能量在55 mJ· pulse-1, 测量每一组LIU-T的超声特性并进行FFT变换, 得到的频谱如图3所示, 图中-6 dB带宽的中心频率和频宽如表1所示。 结合图3和表1可以看出, 对于相同比例和相同比重的CNT溶液, 随着CNT溶液旋涂速度的逐渐减小, -6 dB带宽宽度逐渐减小, 转速从4 500减小到4 000 r· min-1, 中心频率增加1.2 MHz, 带宽宽度减小0.3 MHz, 声压增加0.3 MPa; 与3 500 r· min-1的转速相比, 4 000 r· min-1的中心频率减小0.2 MHz, 带宽宽度增加0.6 MHz, 声压增加1 MPa。 变化的原因是LIU-T膜的厚度, 膜的厚度不仅影响激光的吸收, 还影响超声的传输, 膜越厚激光的吸收越大, 但超声传输的损耗也会增大, 因此膜的厚度直接影响产生的超声信号, 而旋涂速度直接影响膜的厚度。 通过优化分析可知, 当CNT转速4 000 r· min-1, 得到的激光超声信号最佳。

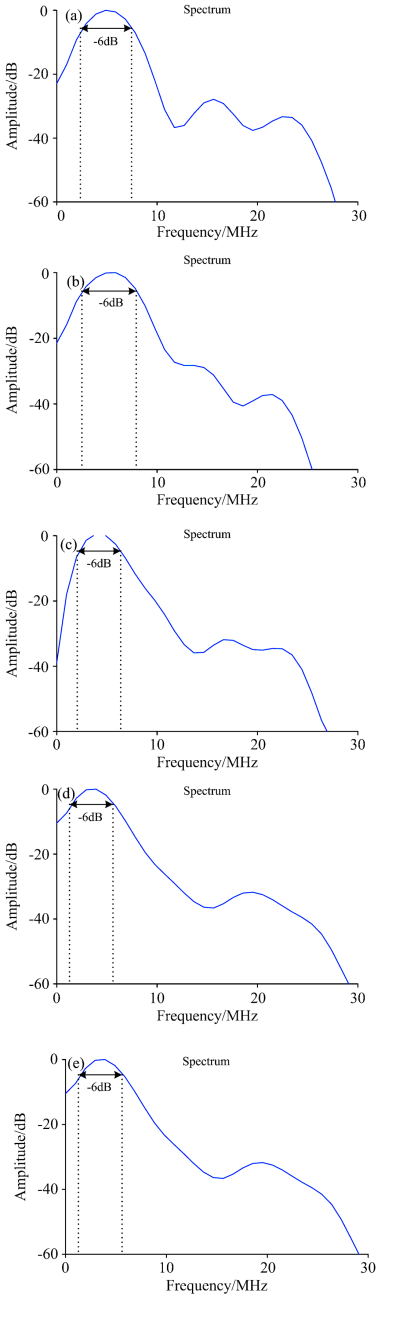

图3 不同CNT转速产生的光声信号
(a): 4 500 r· min-1; (b): 4 000 r· min-1; (c): 3 500 r· min-1; (d) 3 000 r· min-1; (e): 2 500 r· min-1Fig.3 Photoacoustic signals generated by the different rotation speed of CNT
(a): 4 500 r· min-1; (b): 4 000 r· min-1; (c): 3 500 r· min-1; (d) 3 000 r· min-1; (e): 2 500 r· min-1

表1 不同CNT转速下的FFT变换频谱分析 Table 1 FFT spectrum analysis at different CNT rotational speeds
1.2 PDMS旋涂速度对LIU-T的声学特性影响规律研究

LIU-T制备时固定CNT旋涂量, 旋涂转速为4 000 r· min-1, PDMS转速分别取4 500, 4 000, 3 500, 3 000和2 500 r· min-1, 控制激光能量在55 mJ· pulse-1, 同样对得到的光声信号进行FFT变换, 得到的频谱如图4所示。 对图4进行分析, 得到-6 dB带宽下的中心频率和带宽宽度如表2所示, 结合图4和表2可以看出, 对于相同比例和相同比重的PDMS溶液, 随着旋涂速度的逐渐减小, -6 dB带宽宽度产生变化, 相对于转速4 500 r· min-1, 4 000 r· min-1转速下的中心频率增加1.1 MHz, 带宽宽度增加0.2 MHz, 声压增加1 MPa; 3 500 r· min-1相比4 000 r· min-1转速下的中心频率减少0.8 MHz, 带宽宽度减小0.6 MHz, 声压减小1.3 MPa。 综合比较图3和图4, 当PDMS和CNT旋涂速度都为4 000 r· min-1, 得到的激光超声信号最佳。

图4 不同PDMS转速产生的光声信号的频谱
(a): 4 500 r· min-1; (b): 4 000 r· min-1; (c): 3 500 r· min-1; (d): 3 000 r· min-1; (e): 2 500 r· min-1Fig.4 Photoacoustic signals generated by different PDMS speeds
(a): 4 500 r· min-1; (b): 4 000 r· min-1; (c): 3 500 r· min-1; (d): 3 000 r· min-1; (e): 2 500 r· min-1

表2 不同PDMS转速下的FFT变换频谱分析 Table 2 FFT spectrum analysis at different PDMS rotational speeds
2 LIU-T声学性能表征
2.1 不同激光能量对LIU-T的声学特性影响规律研究

采用最佳旋涂速度配比获取的复合型LIU-T在图2所示的实验装置中进行实验。 利用压电换能器接收LIU-T产生的超声信号, LIU-T在水浸式压电换能器的焦点处, 水浸式压电换能器(OLYMPUS V317, 频率20 MHz )将接收到的超声信号通过数字示波器(型号MSO7104A)记录。 调节激光器的出射激光功率, 保持LIU-T与水浸式压电换能器的位置不变, 不同激光能量下激光超声换能器产生的声压如图5。 可以看出, 当激光能量小于55 mJ· pulse-1时, 产生的超声信号会随着激光能量的增大而增大, 在55 mJ· pulse-1时达到最大, 声压接近5.2 MPa。 这是由于材料本身具有一定的热弹性系数, 当激光能量进一步增大时, 会产生对材料的烧蚀效应。

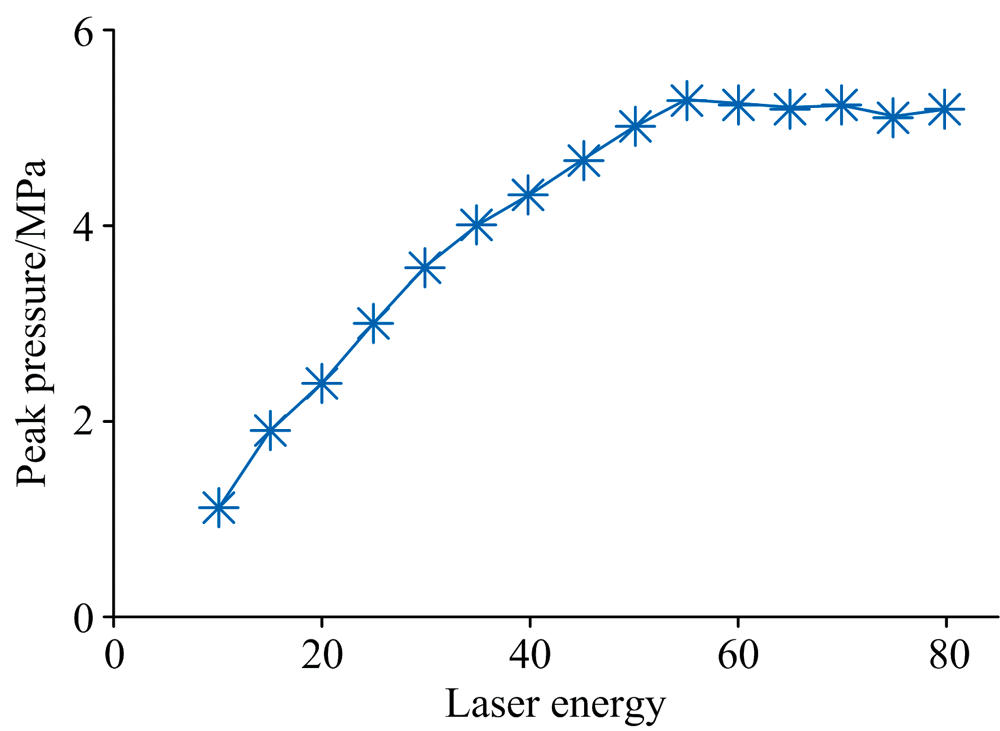

图5 不同激光能量的产生的声压信号Fig.5 Photoacoustic signals generated by different laser energies

2.2 LIU-T空间声场特性分析

利用最佳配比获得的LIU-T, 在激光能量55 mJ· pulse-1下对LIU-T声场特性进行测试。 测试装置的示意图如图6所示, 脉冲激光通过中性密度滤波片、 光圈和扩束器后照射到光学窗口, 激光沿换能器轴线移动针式水听器。 换能器与针式水听器之间的距离与测量的声压之间关系曲线如图7所士, 可以看出随着针式水听器与LIU-T两者之间距离的增大产生的声压信号随之减小。

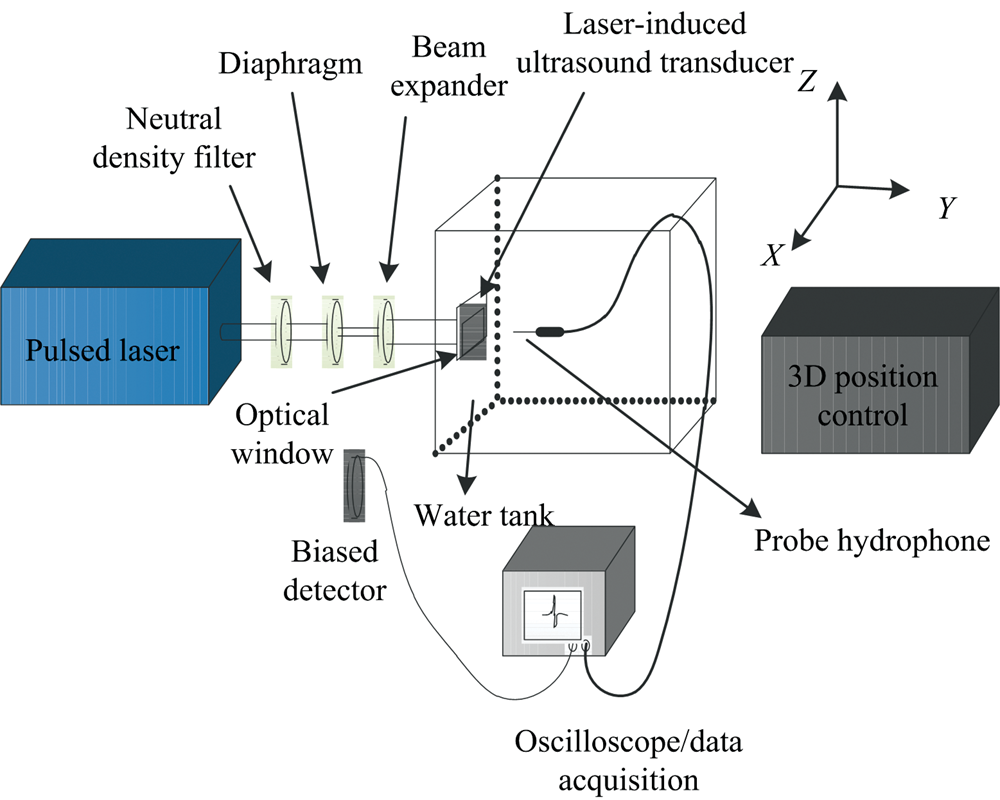

图6 沿LIU-T轴线方向激光超声声压信号特性的实验装置示意图Fig.6 Schematic diagram of experimental apparatus for laser ultrasonic photoacoustic signal characteristics along the axis of LIU-T

图7 y方向上的声压信号特性Fig.7 Photoacoustic signal characteristics in y directions

2.3 LIU-T不同衬底条件下声场特性分析

为了全面了解LIU-T的声学特性, 有必要分析LIU-T衬底材料对声学特性的影响规律, 为了保证激光能量的穿透性, 衬底材料分别选择透光性能优异的石英玻璃、 柔性透明塑料薄膜。 超声信号产生和测量的实验装置示意图如图8所示, 脉冲激光通过中性密度滤波片和光圈, 扩束器后经过光学镜片反射到LIU-T, 通过与仿体耦合用水浸式压电换能器接收信号。 实验示意图如图9所示, 分别为硬玻璃衬底(a)、 软薄膜衬底(b)、 水介质下的软薄膜(c), CNT和PDMS均为4 000 r· min-1转速, 激光能量55 mJ· pulse-1。 换能器固定在水浸式压电换能器的焦点。 照射在换能器的激光束直径为7 mm。 直径7 mm的光斑保证了激光光斑全部在镜面反射和能量最小程度的削减。

图8 不同衬底实验装置示意图Fig.8 Schematic diagram of different substrate experimental devices

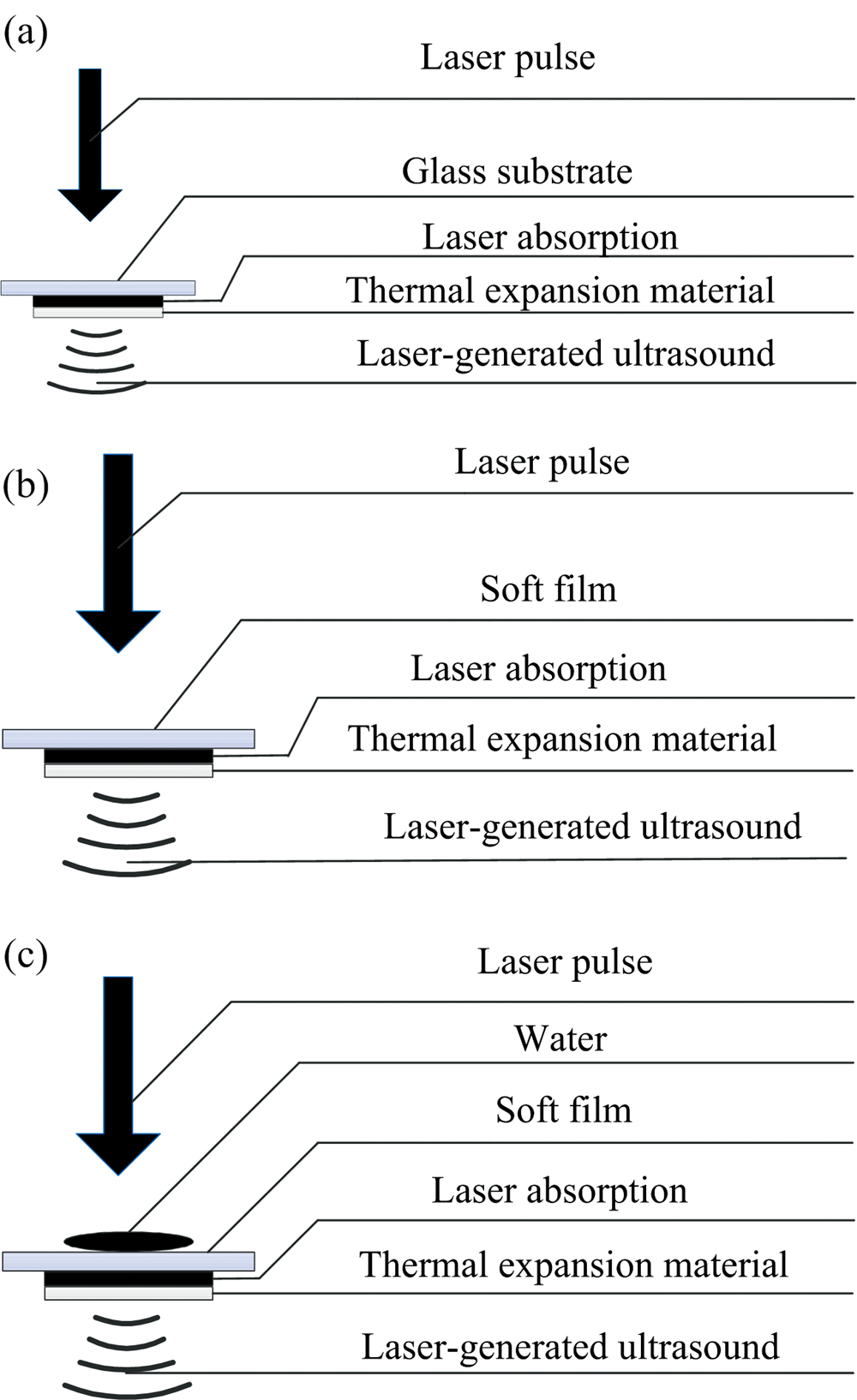

图9 不同底材用于不同边界条件的试样Fig.9 Samples of different substrates for different boundary conditions

2.3.1 硬玻璃衬底声学特性分析

通过如图8所示的装置示意图, 激光选择经过硬玻璃衬底LIU-T, 由能量为55 mJ· pulse-1激光通过位于水浸式压电换能器焦点处的LIU-T后, 输出的光声信号如图10(a)所示, 可以看出从触发信号到第一次接收到信号时间为21微秒, 超声波在仿体里的传播速度为1 500 m· s-1, 所以计算的距离为31.5 mm, 与实际距离相吻合。 图10(b)是图10(a)的放大信号, 接收到的信号经换算得到正负向声压分别为3.9和-2.3 MPa。 经过数据处理得到的-6 dB带宽分析如图10(c)所示, 超声的频率范围为2.5~7.9 MHz。

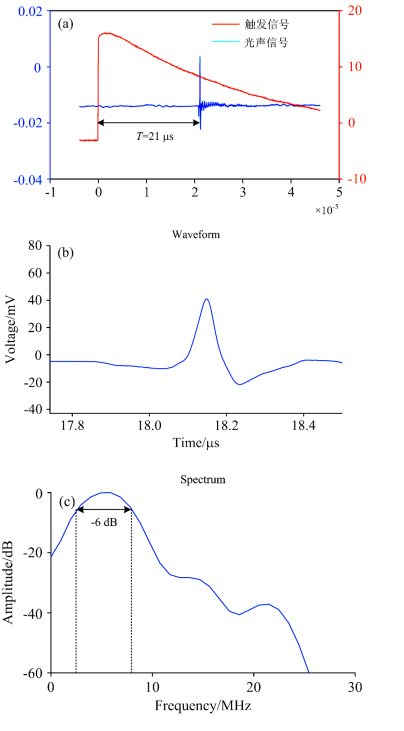

图10 硬玻璃衬底作用下(a)触发和接收信号, (b)放大的光声信号, (c)-6 dB带宽频谱图Fig.10 (a) Trigger and received signals; (b) Enlarged signal; (c) -6 db bandwidth spectrum for hard glass substrate

2.3.2 软薄膜衬底光声信号特性分析

同样通过如图8所示的装置示意图, 由能量为55 mJ· pulse-1激光通过位于水浸式压电换能器焦点处的换能器后, 输出的光声信号如图11(a)所示, 同样的计算方法, 实际距离与实验测得的距离相吻合。 图11(b)是图11(a)的放大信号, 接收到的信号经过换算得到正负向声压分别为5.2和-5.3 MPa。 经数据处理得到的-6 dB带宽分析如图11(c)所示, 超声的频率范围为2~7.8 MHz频宽比硬玻璃衬底宽, 有很好的负脉冲, 在光声治疗方面有很大的潜力。

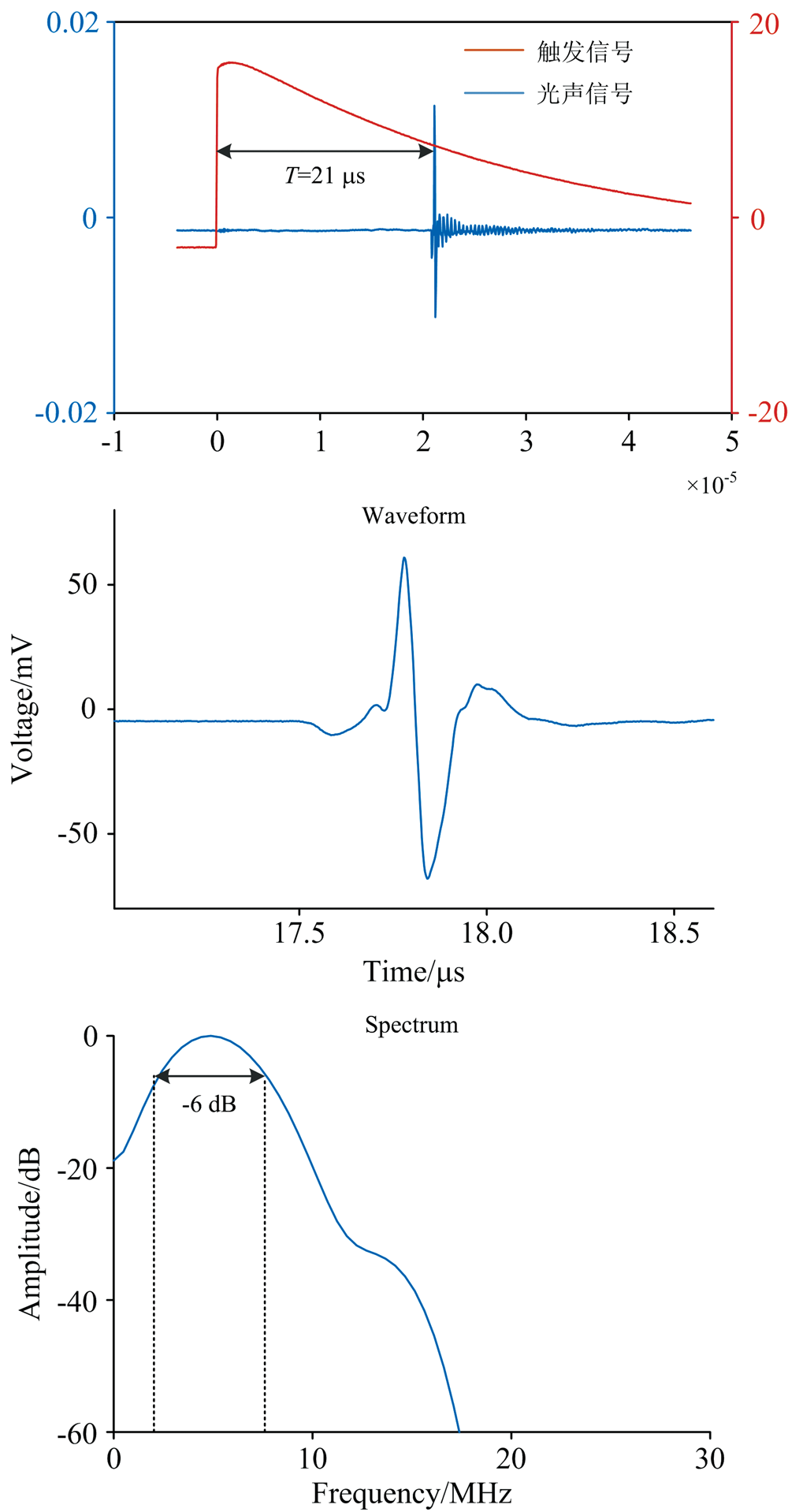

图11 软薄膜衬底衬底作用下(a)触发和接收信号, (b)放大的光声信号, (c)-6 dB带宽频谱图Fig.11 (a) Trigger and received signals; (b) Enlarged signal; (c) -6 db bandwidth spectrum for soft film substrate

2.3.3 水介质下的软薄膜光声信号特性分析

同样通过如图8所示的装置示意图, 由能量为55 mJ· pulse-1激光通过位于水浸式压电换能器焦点处的换能器后, 输出的光声信号如图12(a)所示, 同样的计算方法, 实际距离与实验测得的距离相吻合。 图12(b)是图12(a)的放大信号, 接收到的信号经过换算得到正负向声压分别为2.0和-2.1 MPa。 经数据处理得到的-6 dB带宽分析如图12(c)所示, 超声的频率范围为2.8~6.8 MHz频宽比硬玻璃衬底和软薄膜介质都窄。

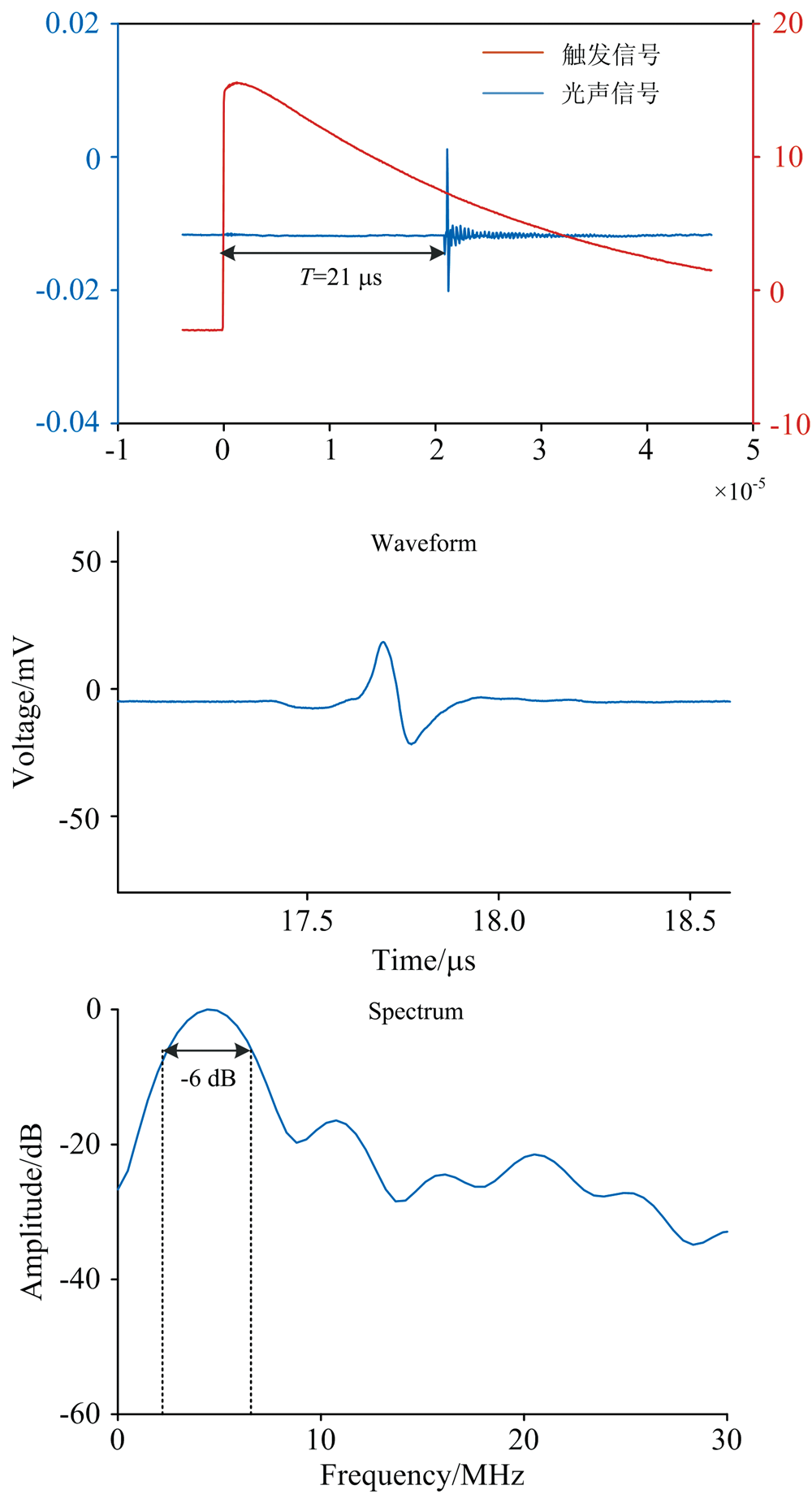

图12 水介质下的软薄膜作用下(a)触发和接收信号, (b)放大的光声信号和(c)-6 dB带宽频谱图Fig.12 (a)Trigger and received signals; (b) Enlarged signal; (c) -6 db bandwidth spectrum for soft film substrate under the water

当在水介质条件下, 滴入水滴的厚度为3 mm时, 两次光声信号差为3.4微秒即单次在水里传播的时间为1.7 μ s, 如图13所示, 计算出距离为2.55 mm, 与实验距离相吻合良好。

图13 水厚3 mm产生的光声信号Fig.13 Photoacoustic signals generated by water (thicknesses of 3 mm)

CNT-PDMS复合材料优异的光声性能在很大程度上归功于其纳米结构的特殊性。 特别是纳米尺度的碳颗粒和树枝状的结构对于热扩散和光吸收具有良好的性能。 同时PDMS具有比水更低的声阻抗, 导致界面声波反射约20%[15]。 将激光脉冲的傅里叶变换与声压的频率响应相乘, 再进行傅里叶反变换, 得到时域的压力输出。 将测量到的时域电压输出进行傅里叶变换得到声压信号。 虽然目前的硬玻璃衬底设置很容易获得高的正声压, 但柔性膜衬底获得的大的负压在各种应用中更有利, 包括高强度聚焦超声治疗和以气泡空化为主要机制的药物递送[15]。 为了从LIU-T获得较大的负声压, 制备了具有最佳吸光系数值的复合材料。 在今后的工作中, 我们将研究一种通过改变复合材料中CNT的

浓度比来调节复合材料的光吸收系数的方法。

研究发现LIU-TF相对于玻璃硬衬底可以产生很好的负脉冲。 用在光声空化方面有很好的潜在用途。 下一步会针对光声空化治疗方面做研究。 声波的热弹性可以通过热传导方程和声压方程得到, 激光诱导的超声压强为[14]

P(r, t)=14π3B2αLρc21r∂I∂t(1)

式(1)中: B为复合膜的体积模量; α L为复合膜的线性热膨胀系数; ρ 为复合膜的密度; c为介质中的声速; r为被测点到LIU-T表面的距离; t为时间; I为照射到复合膜上的总激光能量(高斯波形是最常见的情况)。 由式(1)可知, 激光诱导的超声压强与入射脉冲激光的导数成比例。 基于CNT-PDMS复合材料的LIU-TF由于其高效的光吸收和传热性能而表现出优异的性能。

3 结 论

PDMS是一种可用于产生光致超声的材料, 但仍有许多有待优化的研究。 目前基于CNT-PDMS分层旋涂的方法, 产生的超声声压和带宽等于或优于传统的超声换能器。 这种方法有如下优点; 制作方法简单、 成本低、 减少纳米材料和涂层厚度的浪费, 激光损伤阈值很大, 拥有较好的鲁棒性等。 本工作使用CNT-PDMS复合材料获得了LIU-TF。 实验发现LIU-TF不仅具有良好的光声转换性能, 可产生高强度超声, 而且可以产生高强负脉冲, 为将来新一代光学超声换能器在生物医学方面的应用奠定基础。
