试剂: α -甲基烯丙基聚乙二醇大单体(α -methyl allyl polyoxyenthylene ether, HPEG), 工业级, 上海抚佳精细化工有限公司, 分子量为2 000, 2 400, 3 000及3 500; 丙烯酸(AA), 工业级, 江苏三木化工股份有限公司; 双氧水, 工业级, 含量不低于27.5%, 宁波市镇海兴商物资有限公司; 自制引发剂; 片碱, 工业级, 宁波新之源化工有限公司。

凝灰岩石粉: 在宁波奉化西坞镇南岙村采石场采集凝灰岩机制砂石粉(湿法工艺)后在实验室烘干并过200目筛, 其X射线衍射(XRD)谱图见图1。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 凝灰岩石粉的XRD图谱Fig.1 XRD of tuff rock powder

聚羧酸减水剂(PCs) 样品: 称取双氧水和水加入到盛有大单体HPEG的三口烧瓶中。 同时称取A, B组分, A组分: 丙烯酸、 水; B组分抗坏血酸、 巯基丙酸的混合水溶液。 同时滴加A, B组分, 分别用3和3.5 h滴加完毕, 再保温1h。 反应在室温下进行。 反应完成后, 加入片碱调节pH值为6~7。 聚羧酸减水剂分子结构如图2所示, 其中n为侧链长度, a和b为共聚物重复单元的相对摩尔数。 PCs的含固量为40%左右。 其中, No.24-PCs采用分子量为2 400的HPEG合成, No.20-PCs采用分子量为2 000的HPEG合成, No.30-PCs采用分子量为3 000的HPEG合成, No.35-PCs采用分子量为3 500的HPEG合成。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 聚羧酸减水剂分子结构Fig.2 Molecular structure of polycarboxylate water reducers (PCs)

仪器: 采用PerkinElmer Lambda 950紫外/可见分光光度计测定吸收波长(λ )和吸收光度(A)。 波长范围175~3 300 nm, 全反射光学系统采用SiO₂涂覆, 全息刻线光栅, UV WinLab V6操作软件。

标准曲线溶液的配制: 以去离子水为空白溶液扣除基底, 使用移液管量取1 mL浓度为0.4 mg· mL^-1 的PCs, 定容至100 mL; 分别量取0.5, 1, 2, 3和5 mL PCs溶液定容至10 mL, 分别配制成0.2, 0.4, 0.8, 1.2和2 mg· mL^-1溶液, 用UV分别测定这5种溶液的吸光度。

吸附量测定:

(1) UV法

在30 mL浓度为0.4 mg· mL^-1的PCs溶液中, 加入3 g石粉, 按1/10固液比混合, 摇匀1 min后在恒温水浴中放置30 min, 期间适当振荡试样。 30 min后, 离心分离, 将上层清液用0.45 μ m的针孔过滤头过滤。 滤液用UV法测定其浓度。 根据吸附前后浓度差, 按式(1)计算出石粉颗粒对PCs的吸附量Ψ , 单位为mg· g^-1, 表示每克石粉吸附PCs的量。

Ψ=(c前-c后)×Vm（1）

c后=A后-A空白k（2）

式中, c_前为吸附前PCs浓度(mg· mL^-1); c_后为吸附后PCs浓度(mg· mL^-1); V为PCs溶液体积(mL); m为石粉质量(g); A_后为吸附后测得的吸光度; A_空为石粉-去离子水体系的吸光度; k为工作曲线的斜率。

(2)TOC分析法

使用移液管量取1 mL浓度为0.4 mg· mL^-1 的PCs, 加入去离子水定容至50 mL, 并加入5 g石粉; 随后将所制备的测试液用超声搅拌30 min, 然后离心机分离(3 000 r· min^-1速度5 min), 取上层清液并用0.45 μ m的针孔过滤头过滤, 采用德国Multi N/C 2100总有机碳/总氮分析仪测定。 以石粉-去离子水体系为空白样, 扣基底。 按式(1)计算石粉颗粒对PCs的吸附量Ψ , 单位为mg· g^-1, 表示每克石粉吸附PCs的量。

(1)吸收光谱

图3(a— d)分别为不同浓度的PCs在190~300 nm的吸光度曲线。 从图中可看出, 在整个波长范围内PCs溶液未见特征吸收波长。 为了避免因PCs浓度较低, 而使这种紫外吸收不易测定^[8]。

图3

Fig.3

	Figure Option ViewDownloadNew Window

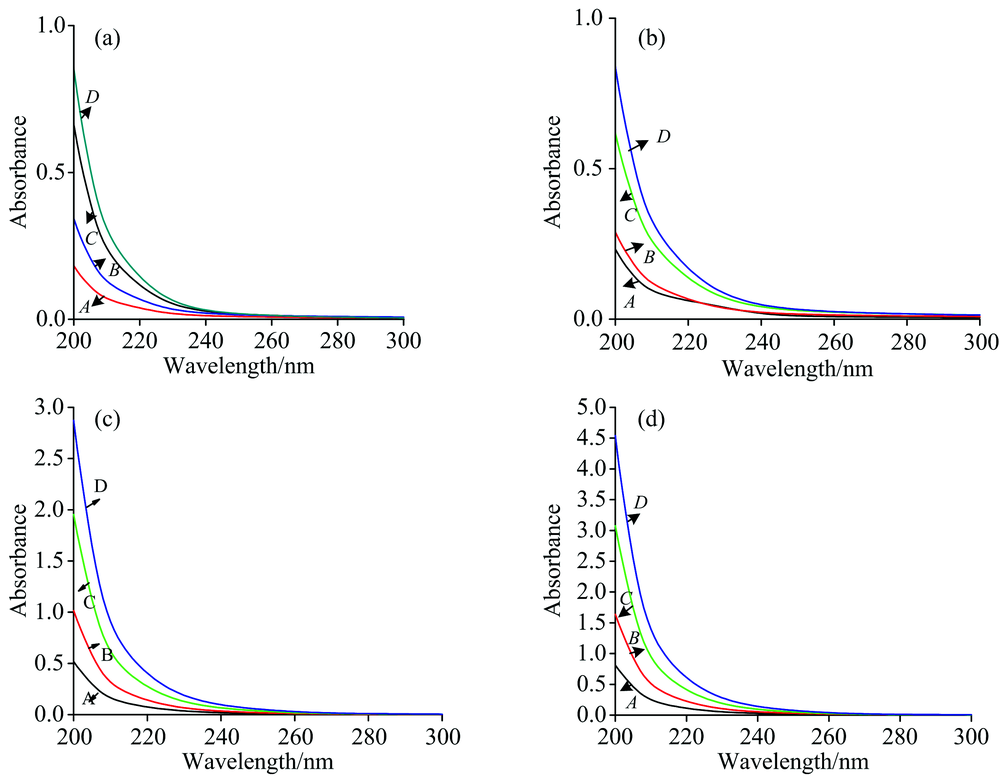

	图3 不同侧链长度PCs吸光度曲线 PCs质量浓度: (a): 0.2 mg· mL-1; (b): 0.4 mg· mL-1; (c): 0.8 mg· mL-1; (d): 1.2 mg· mL-1Fig.3 The absorbency curve of PCs with different side chains length PCs concentration: (a): 0.2 mg· mL-1; (b): 0.4 mg· mL-1; (c): 0.8 mg· mL-1; (d): 1.2 mg· mL-1

在此基础上, 选取No.35-PCs样品, 进一步将其质量浓度增加至2 mg· mL^-1, 测定其吸光度曲线, 如图4所示。 发现在190~200 nm出现吸收峰, 但结合表1有机化合物常见生色团, 初步分析可能因PCs浓度过高所形成了假峰。

图4

Fig.4

	Figure Option ViewDownloadNew Window

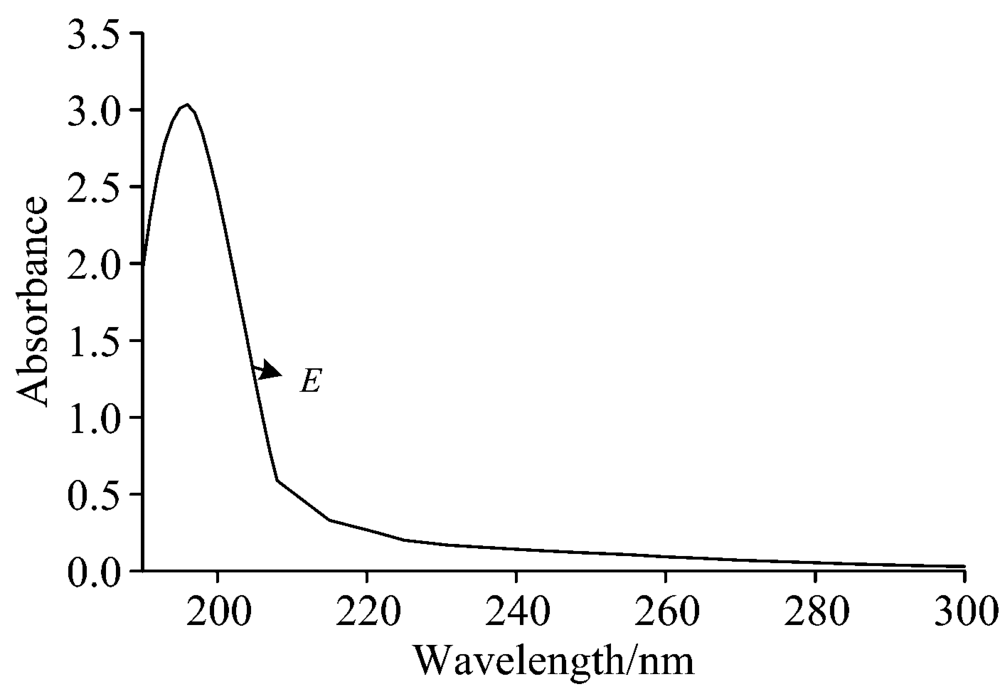

	图4 质量浓度为2 mg· mL-1的No.35-PCs吸光度曲线Fig.4 The absorbency curve of No.35-PCs with mass concentration of 2 mg· mL-1

表1

Table 1

表1(Table 1)

表1 有机化合物常见生色团的紫外吸收 Table 1 UV absorption of common chromophores in organic compounds 生色团 λ max/nm ε max 跃迁类型 173 6 000 π → π * 165 10 000 π → π * 280 20 n→ σ * 166 2 000 π → π * COOH 204 41 n→ π * COOR 205 50 n→ π * 500 1 n→ π * 240 9 000 π → π * 347 45 n→ π *

表1 有机化合物常见生色团的紫外吸收 Table 1 UV absorption of common chromophores in organic compounds

由于PCs合成工艺中, 添加片碱调节体系pH值为6~7, 使得羧酸转变为羧酸盐, 是否因此导致吸收光谱中未见紫外特征峰呢?

为此对No.35-PCs溶液加入HCl稀溶液, 使体系pH值为3~4, 使得羧酸盐还原为羧酸, 来检验测试溶液是否能出现羧酸紫外特征峰, 测试结果见图5所示。 由图5看出, 加入HCl溶液后, PCs溶液的吸光度有所增加, 但仍然未出现羧酸紫外特征峰, 并且浓度较高时, 也会出现与图3相似的假峰。

图5

Fig.5

	Figure Option ViewDownloadNew Window

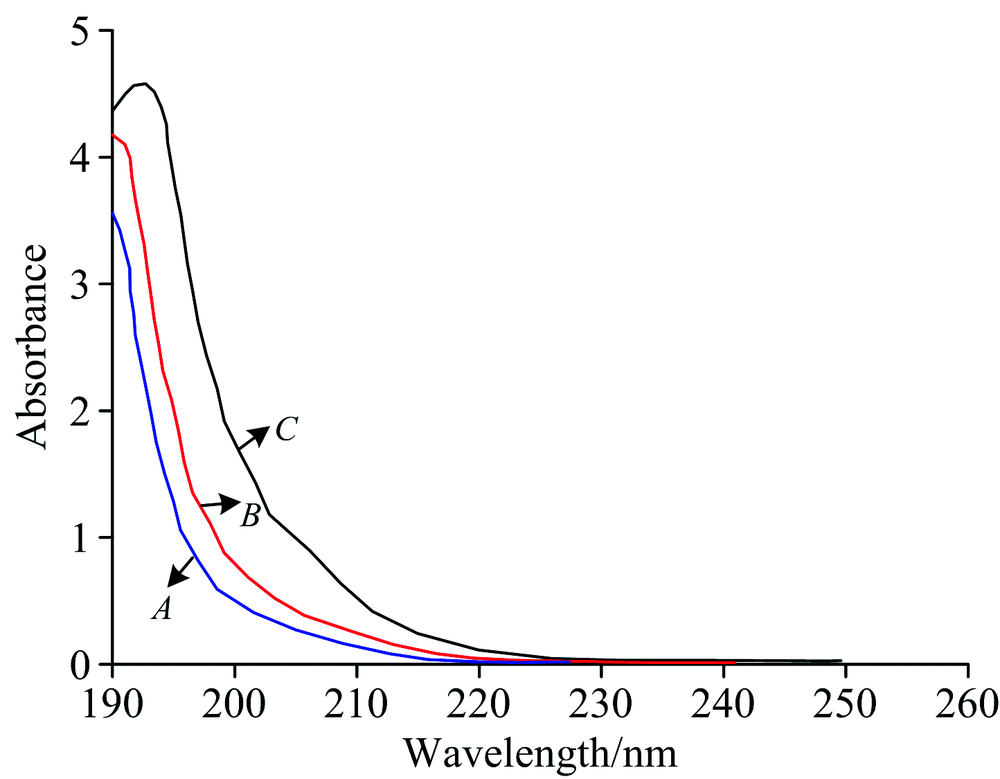

	图5 加入盐酸后PCs的吸光度曲线 PCs质量浓度: (a): 0.2 mg· mL-1; (b): 0.4 mg· mL-1; (c): 0.8 mg· mL-1; pH: 3~4Fig.5 The absorbency curve of PCs after adding HCl solution (a): PCs concentation: 0.2 mg· mL-1; (b): : 0.4 mg· mL-1; (c): 0.8 mg· mL-1; pH: 3~4

为了论证上述猜测, 选取1.2 mg· mL^-1的乙酸溶液进行吸光度测试, 其测试结果见图6。 从乙酸的吸光度曲线可以看出, 吸收峰为204 nm, 与表1的数据一致。 将乙酸溶液浓度增加至2 mg· mL^-1时, 190~200 nm附近出现假峰。

进一步在质量浓度为1.2 mg· mL^-1的乙酸溶液中加入NaOH溶液, 使羧酸变成羧酸盐, 其吸光度测试结果如图7所示, 吸收峰消失。

图6

Fig.6

	Figure Option ViewDownloadNew Window

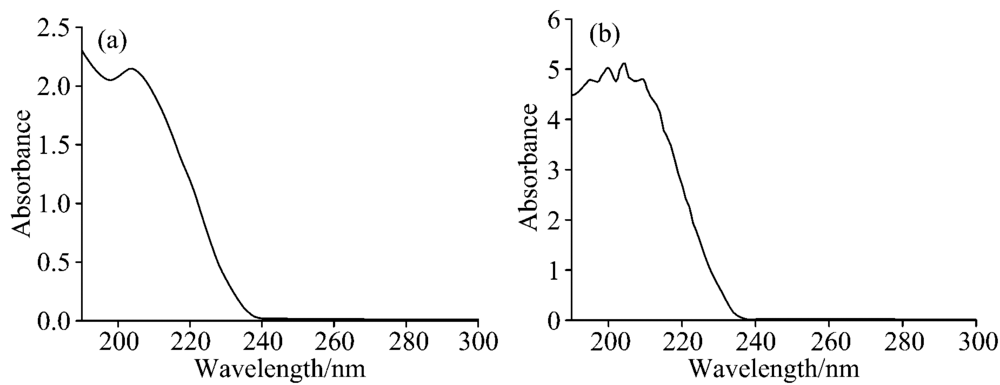

	图6 不同浓度乙酸的吸光度曲线 (a): 乙酸质量浓度: 1.2 mg· mL-1; (b): 乙酸质量浓度: 2 mg· mL-1Fig.6 The absorbency curve of acetic acid with different concentrations (a): Acetic acid: 1.2 mg· mL-1; (b): Concentration: 2 mg· mL-1

图7

Fig.7

	Figure Option ViewDownloadNew Window

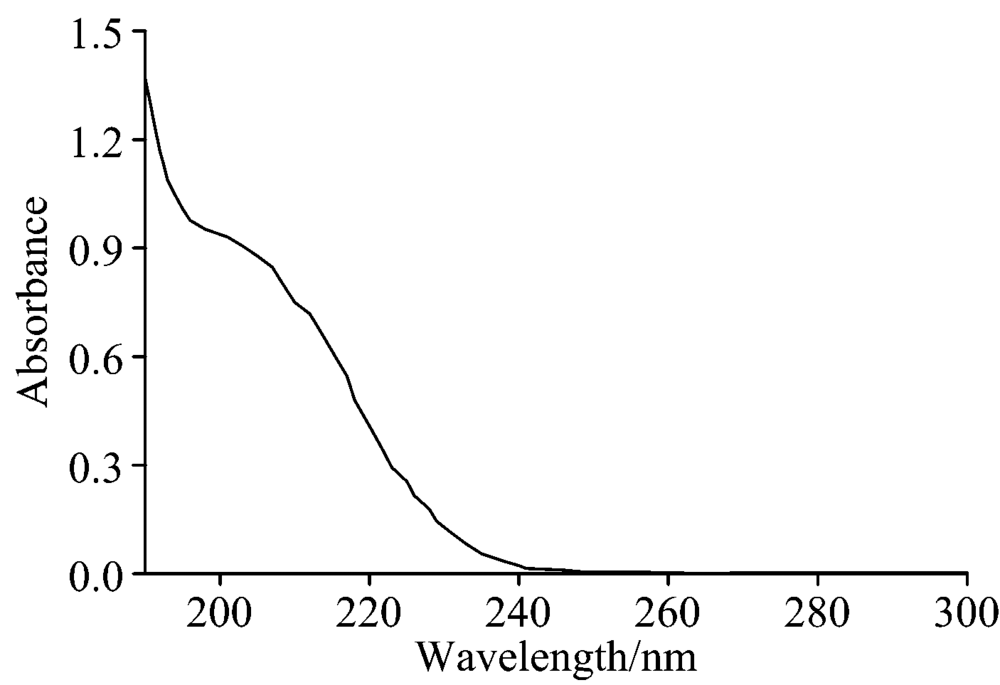

	图7 加入氢氧化钠后乙酸的吸光度曲线Fig.7 The absorbency curve of acetic acidafter adding NaOH solution

由于聚羧酸减水剂结构中无共轭效应, 而羰基的碳氧双键在紫外区吸收较弱^[8], 易受游离无机离子的影响, 导致PCs吸收光谱图中无明显特征峰。

(2)二阶导数光谱

二阶导数光谱可以去掉一些高频噪声及组分间的相互干扰, 试验用二阶导数光谱法处理光谱数据。 图8为不同浓度的PCs在200~300 nm的吸光度二阶导数曲线。 由图8可看出, 在207 nm出现了峰形, 考虑为羧酸根特征峰。

图8

Fig.8

	Figure Option ViewDownloadNew Window

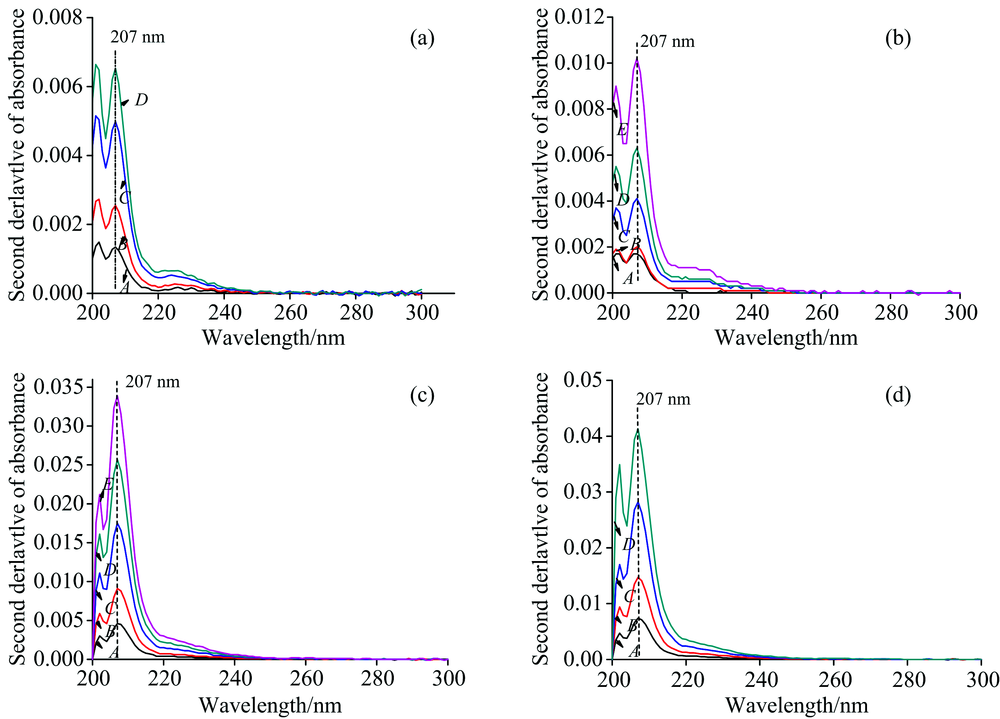

	图8 不同侧链长度PCs二阶导数光谱 PCs质量浓度: (a): 0.2 mg· mL-1; (b): 0.4 mg· mL-1; (c): 0.8 mg· mL-1; (d): 1.2 mg· mL-1; (e): 2 mg· mL-1Fig.8 Second derivative spectra of the PCs with different side chains length PCs concentration: (a): 0.2 mg· mL-1; (b): 0.4 mg· mL-1; (c): 0.8 mg· mL-1; (d): 1.2 mg· mL-1; (e): 2 mg· mL-1

图9为207 nm波长下PCs的浓度与吸光度关系。 由图可看出, PCs浓度与体系吸光度呈良好线性关系, 相关度达0.987。 可选择测定波长207 nm为PCs特征吸收峰。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 不同侧链长度PCs的浓度与吸光度关系Fig.9 Relationship between concentration and absorbency for PCs with different side chains length

按试验方法, 配制出不同浓度PCs后采用紫外分光光度计测出其吸光度值, 对其进行二阶导数处理获得PCs的特征峰, 采用数据统计的方法建立此特征峰下的吸光度与浓度的关系式, 最后确定工作曲线, 如表2所示。

表2

Table 2

表2(Table 2)

表2 工作曲线拟合方程 Table 2 Fitting equation of working curve 序号 拟合方程 方差 No.35-PCs Y=0.011 43+0.373 34X 0.990 0 No.30-PCs Y=0.049 89+0.318 37X 0.991 2 No.24-PCs Y=0.029 18+1.045 48X 0.999 9 No.20-PCs Y=0.060 45+1.599 74X 0.998 8

表2 工作曲线拟合方程 Table 2 Fitting equation of working curve

为了验证UV导数光谱法准确性, 同时采用TOC法进行吸附性测试, 4种不同侧链长度PCs在凝灰岩石粉中吸附性的测试结果见表3。 UV法测定值与TOC法测定值之间的相关关系见图10, 两者之间呈现良好线性关系, 相关系数0.997 4, 表明UV法所得结果与TOC法的测定结果吻合度好, 准确可靠。 研究结果表明, 采用紫外分光度技术(UV)定量分析, 经过二阶导数处理后, 可实现简单、 快速、 准确及便宜的PCs吸附含量的定量测试。

表3

Table 3

表3(Table 3)

表3 PCs吸附性测试结果 Table 3 Analytical results of PCs adsorptivity 序号 侧链分子量 UV法吸附量 /(mg· g-1) TOC法吸附量 /(mg· g-1) No.35-PCs 3 500 1.101 5.00 No.30-PCs 3 000 0.695 4.87 No.24-PCs 2 400 0.433 4.78 No.20-PCs 2 000 0.116 4.66

表3 PCs吸附性测试结果 Table 3 Analytical results of PCs adsorptivity

图10

Fig.10

	Figure Option ViewDownloadNew Window

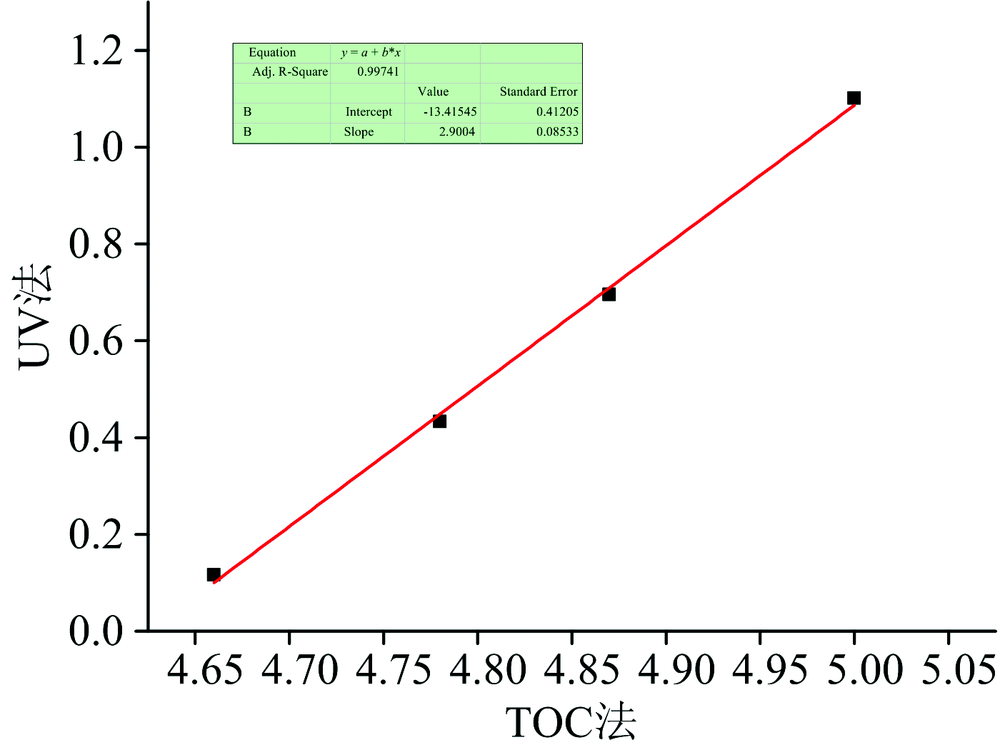

	图10 UV法与TOC法所测浓度的相关性Fig.10 Concentration correlation between UV method and TOC method

同时由表3可以看出, 随着PCs的侧链长度的减小, 凝灰岩石粉对其吸附量也逐渐减小, 表明PCs的侧链相对分子量越大, 其抗石粉吸附能力越差。 结合图1凝灰岩石粉的XRD测试结果可知, 凝灰岩石粉中主要含有石英、 钠长石及钾长石等矿物。 这些矿物不具层间结构, 对减水剂的吸附主要为表面吸附。
