制备在近红外区域能够产生红移现象的等离子共振吸收的新材料对于光学, 表面等离子体光子学, 玻璃装配产业和医药治疗行业具有十分重要的意义^{[1, 2]}。 很多研究已经表明, 非常多的因素可能会影响等离子体的共振吸收, 这些影响因素包括: 材料的几何结构, 材质类型, 尺寸大小和外界环境的影响等等。 除此之外, 其他作用导致粒子表面电子均衡力失衡也将会引起等离子体共振吸收偏移的现象^{[3, 4]}。 因此, 用半导体或者其他材料来修饰纳米粒子时将会改变其表面的电子密度分布, 相应的会诱导产生等离子体共振吸收发生偏移的结果。 Mulvaney等^[5]科学家已经对电子密度导致等离子体共振吸收偏移的现象进行了实验上和理论上的细致研究。 另外, 一些科学研究小组也已经证明通过烷烃硫醇来修饰纳米粒子会使等离子共振吸收发生偏移, 但是偏移的程度不会太大并且偏移现象不尽相同^[6]。

通过硫醇修饰金纳米材料的化学方法已经被广泛的应用于制备生物传感器, 免疫传感器和异质电子传输的研究^{[7, 8, 9, 10]}。 末端含有硫醇官能团的分子能够被轻易的接枝到含有金材料的基质上, 其原因是两者能够形成硫醇和金的类似于共价键形式的化学键。 有科研论文曾经报道, 当烷烃硫醇修饰到银纳米粒子上时, 银等离子体共振吸收几乎不会受到烷烃硫醇的影响, 而对于金纳米粒子, 则会发生轻微的红移现象^[11]。 能够形成重氮盐的一类化学小分子最近引起了科学家的关注和广泛研究。 苯基衍生物通过比较稳定的碳碳键或者碳金属键已经被成功的固定在碳材料和一些金属材料的表面(比如金, 银, 铁等金属材料)^{[12, 13, 14]}。 一些具有电子给予或者吸引能力的分子也已经被应用于表面修饰, 这类分子的优势是能够最大程度减少电子在粒子表面和吸附的分子之间传输的阻碍。

本研究探讨了聚苯乙烯球接枝金纳米帽子制备复合粒子的实验方法, 采用具有电子给予能力, 中性和电子吸引能力的分子来修饰金纳米帽子的表面, 进一步探索和研究金材料的表面电子分布对于其等离子共振吸收的影响。

碳材料和金属材料基底能被形成重氮盐的分子通过还原吸附的方法和非电诱导的方法进行表面修饰^{[16, 17]}。 被表面修饰上化学分子之后, 在被吸附的分子和金材料之间能够形成碳-金的化学键。 通过精准的控制修饰条件, 可以在金材料的表面形成一层致密的单分子层膜。 聚苯乙烯微球负载金纳米帽子复合材料的制备流程和将小分子修饰在金纳米帽子表面的方法见意图1。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 制备金(壳)-聚苯乙烯(核)纳米帽子结构的复合材料和在金纳米帽子的表面修饰小分子的流程示意图Fig.1 Schematic illustration for the fabrication of the gold (shell) -polystyrene (core) nanocomposites and the modification of small molecule on surface of gold nanocaps

先将聚苯乙烯纳米微球旋涂在玻璃基底上, 再在聚苯乙烯球上沉积上一层金纳米粒子。 从图2(a)的扫描电镜图可以看出, 金纳米层覆盖在聚苯乙烯微球模板的最上层, 并相互以50° 角隔离开来, 这是由于50° 的蒸发角造成的。 从图中可以清晰地看到在金纳米层下面的聚苯乙烯微球的边缘部分。 从图2(b)够看出来一个金纳米帽子单独的附盖在一个聚苯乙烯微球的顶部。 用二氯甲烷溶解掉聚苯乙烯微球后得到了空心的金纳米帽子结构, 如图2(c)所示, 可以清楚地看见空心的金纳米帽子结构。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 (a)金纳米帽子附着在聚苯乙烯微球上的扫描电镜图片; (b)分离得到的单个的金纳米帽子附着在聚苯乙烯微球顶端的扫描电镜图片; (c)刻蚀掉聚苯乙烯球后得到的空心的金纳米帽子Fig.2 (a) Scanning electron microscopy (SEM) image of the gold (shell)-polystyrene (core) nanocaps (b) Transmission electron microscopy (TEM) image of the single gold (shell)-polystyrene (core) nanocap (c) TEM image of the obtained hollow nanocaps

根据图3(a)可以看出, 当金纳米帽子的表面被用电子接受体-硝基苯修饰时, 金纳米结构的等离子体共振吸收发生了红移的现象, 大约红移了150 nm。 相反, 当用电子提供者苯基修饰金纳米帽子时, 发现金材料的等离子体共振吸收发生了蓝移的现象, 蓝移了大约98 nm。 这种实验结果可以解释为, 当金纳米帽子被修饰上电子提供者或电子接受者时, 金材料表面的电子状态发生了改变, 表面电子密度减小会导致等离子体共振吸收发生红移的现象。 相反, 电子密度增加会造成等离子体共振吸收发生蓝移。 Sun等^[17]已经报道过, 小尺寸的金纳米粒子的等离子体共振吸收会表现出对环境折射率的响应性。 与他们报道不同的是, 当金纳米帽子修饰上十六硫醇时实验中并没有产生明显的偏移现象。 实际上测得的修饰十六硫醇的金纳米材料的等离子体共振吸收只发生了大约8个纳米的偏移现象, 这与Takei^[18]报道相一致。 值得注意的是, 这些纳米结构的形貌和尺寸是不尽相同的, 环境因素会影响偏移现象, 不同的实验结论很难做出一个恰当的对比。

图3

Fig.3

	Figure Option ViewDownloadNew Window

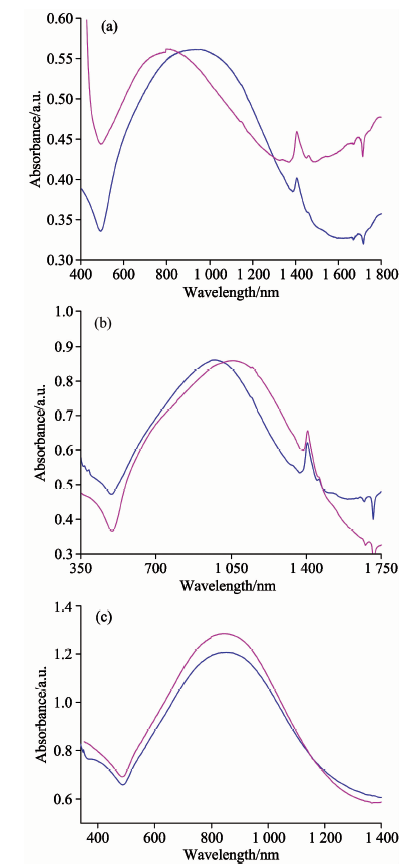

	图3 金纳米帽子修饰前与修饰后的紫外吸收变化 (a): 硝基苯; (b)苯基; (c): 十六硫醇Fig.3 UV absorption spectra of hollow gold nanocaps modified (a): Nitrobenzene; (b): Phenyl group; (c): Hexadecanethiol

需要指出的是, 纳米颗粒的聚集能力仅仅依赖于很少的因素, 比如形貌, 尺寸等等。 纳米帽子特殊的非对称形貌相比于其他形貌匀称的纳米粒子很难使它们团聚在一起。 当用苯基和硝基苯来修饰这些复合材料的表面时, 实验得出了相反的结论。 通过在纳米帽子表面修饰十六硫醇用来作为对照组实验, 从图3(c)能够看出, 被修饰上十六硫醇分子之后, 纳米帽子的等离子体共振吸收基本没有发生明显变化, 在表面修饰之前吸收峰是在850 nm, 而修饰之后吸收峰出现在853 nm, 只发生了3 nm的改变。

金纳米帽子的等离子体共振吸收能够被不同的偶极分子进行调节。 当这个分子能提供电子时, 将会产生蓝移的现象; 当这个分子能够吸引电子时, 能够产生红移现象; 中性分子几乎不影响吸收的偏移, 可能仅仅改变周围环境的衍射指数。 这些小分子对于表面等离子体吸收的调节作用能够在光学, 表面等离子体光学, 医药治理和功能化玻璃产业中产生巨大的影响。 更重要的是, 通过制备金纳米帽子与载药的高分子微球的复合材料可以应用于药物输送体系和肿瘤治疗领域。 研究中同样意识到可以通过被吸附分子偶极距的理论计算来预估对于特定粒子的理论吸收偏移的重要性, 我们下一步将进一步通过理论计算来研究被吸附分子对于纳米材料等离子体共振吸收的影响, 也欢迎其他研究小组加入到我们的研究进程中来。
