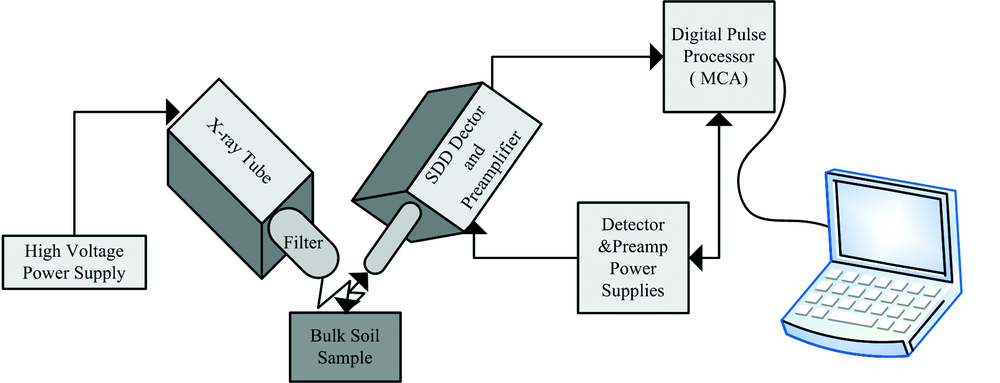

实验系统原理框图如图1所示, 其中微型X射线管采用Ag作为靶材, 选用Al质滤片, 工作电压/电流设为40 kV/150 μ A, 激发时长设为120s; 探测器(SDD探测器)的能量探测范围为1.5~25 keV, 分辨率为145~260 eV(5.90 keV)。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 实验系统原理框图Fig.1 Experimental setup

用电子天平称取Ni(NO₃)₂· 6H₂O, Cu(NO₃)₂· 3H₂O和ZnCl₂三种化学试剂一定量, 混合后加入到30 mL的纯净水中制成一定浓度的混合溶液; 用微型移液管量取Pb标液一定量与该混合溶液混合, 再用微型移液管量取一定体积的混合药液富集在玻璃纤维滤膜上, 经电加热快速烘干, 制备成具有一定富集浓度的混合滤膜试样, 供实验测量。

EDXRF特征光谱可通过函数奇异性进行解析, 而小波变换恰好可以用来描述函数的局部奇异性。 假设Wf(s, x)为EDXRF光谱信号函数f(x)在尺度s下的小波变换结果, 对于紧支撑小波函数来说, Wf(s, x₀)取决于f(x)在x₀的邻域内的特性及小波变换所选取的尺度s, 在最优的尺度上, 它能够提供f(x)的局部化信息^{[7, 8]}。

EDXRF特征光谱经小波变换后局部化信息的奇异性可与其小波变换后的模局部极大值关联, 因此利用不同尺度小波变换的模极大值衰减速度可以对其特征光谱信号的局部奇异性进行判断。 对于EDXRF特征光谱信号函数f(x)的小波变换结果Wf(s, x)来说, 满足下列三个条件, 都可以称之为模极大值:

(1)对于任意点(s₀, x₀), 当x变化时, ∂Wf(s0, x)∂x在x=x₀处有零交叉点, 则称Wf(s, x)有局部极大值。

(2)对于任意点(s₀, x₀), 当x属于x₀点的左邻域(或右邻域)时, Wf(s0, x)< Wf(s0, x0); 且当x属于x₀点的右邻域(或左邻域)时 Wf(s0, x)≤ Wf(s0, x0), 则称Wf(s, x)有模极大值。

(3)在尺度空间(s, x), 沿着模最大值点所连接的曲线称为模极大值线。

对于∀ x∈ δ x₀, 有 Wf(s, x)≤ Wf(s, x0), 则称x₀为小波变换在尺度s下的局部极值点, 此时 Wf(s, x)≤ Ks^a成立。 因此, EDXRF特征光谱信号函数f(x)的奇异性(突变点)可以通过检测小波变换系数的模极大值而得到。

相同的激发与探测条件下, 分析不同金属组分时, 其特征谱线的选取较为关键。 受激发条件限制, 对Ni, Cu, Zn, Cd和As等常见的金属组分EDXRF光谱的分析线主要选择其K系谱线; 而Pb的K系谱线超出了该实验装置所选取的X射线管的激发范围, 故选择其L系特征谱线作为分析线。

由于玻璃纤维滤膜中含有少量的金属组分Cd和As, 故在测量时会得到Cd和As的测量光谱。 对于金属组分Cd来说, 其K系和L系特征谱线虽然都处于X射线管的激发范围之内, 但是, 由图2的实际测量谱线可以看出, Cd的Kα 系特征谱线的强度远高于其他三条特征谱线, 且其L系特征谱线基本被淹没在散射背景中。 因此, 分析Cd时, 选其Kα 特征谱线作为分析线较为适宜。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 Cd元素的EDXRF特征谱Fig.2 EDXRF characteristic spectra of Cd

当两个特征谱线紧邻, 且探测器无法对其分辨时, 辅助分析线的选择就显得尤为重要。 图3为Pb和As的特征谱线, 从能谱的角度来看, As的Kα 特征谱线和Pb的Lα 特征谱线能谱相差仅20 eV, 而实验装置选用的SDD探测器的能量分辨率最高时也仅达到135 eV, 若两种元素共存时, 选择它们的Kα 特征谱线将无法实现对两者的有效区分。 此时, 应选择As Kβ 或Pb Lβ 辅助分析线作为主分析线。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 Pb和As的EDXRF特征光谱Fig.3 EDXRF characteristic spectra of As and Pb

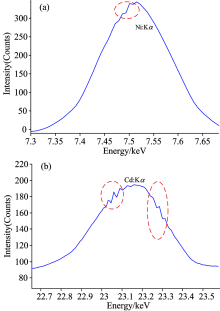

经光谱预处理之后的光谱不可避免的还含有部分噪声, 而这种噪声主要源于其散射背景。 图4所示为Ni和Cd的Kα 特征峰经小波包变换去噪后的光谱, Ni的Kα 特征峰位于散射背景影响较小的能谱区间, 经预处理后的光谱较为平滑, 在其特征峰展宽上仅产生1处阶跃; 与之相反, Cd的Kα 特征峰位于散射背景影响较大的能谱区间, 故经预处理后仍存有多处阶跃。 为了消除阶跃信号的影响, 将光谱特征峰奇异性与模极大值进行关联, 从而实现准确定位。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 Ni, Cd的Kα 特征峰Fig.4 The Kα characteristic peaks of Ni and Cd

由描述函数奇异性的Lipschitz指数^[9]定义可知, 若将s用2^j(j∈ Z)来表示, 即采用二进离散小波变换, 则 Wx(s, t)≤ Ks^α 可写为

W2jx(t)≤K·2jα(1)

由此看出, 当α > 0时, 小波变换的模极大值点幅值随尺度参数j增大而增大; 当α < 0时, 小波变换的模极大值点幅值随尺度参数j增大而减小; 当α =0时, 小波变换的模极大值点幅值不随尺度变化而改变。

由于EDXRF光谱特征峰的小波分解系数在其能谱位置具有Lipschitz指数α , 且具有一定强度的金属组分特征光谱的Lipschitz指数α > 0, 因此可将光谱信号小波变换的模极大值与特征光谱的奇异性联系起来, 即EDXRF光谱特征峰的小波变换模极大值点的幅值会随着尺度的增大而增大。

虽然, 经预处理之后的阶跃信号也满足上述规律, 但是两者在变化幅度上存在明显差异。 图5为选用bior4.4基函数对EDXRF光谱进行三层离散平稳小波变换后的谱图, d1, d2和d3分别表示第一、 第二和第三层的小波分解系数, 横坐标刻度标识为能谱对应的测量通道。 可以看出, 对应特征光谱位置的小波分解系数随着分解尺度的增大在迅速增大; 而不同尺度下, 分解系数中存在的部分幅值较小的模极大值点, 则是由上一级尺度阶跃噪声的模极大值点传播而来, 其幅值变化远小于特征谱分解系数变化。 因此, 利用特征峰小波分解系数的模极大值随着分解尺度的增大而快速增大的特点, 可消除阶跃信号对光谱定位的干扰, 实现EDXRF光谱特征峰位置的提取。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 测量光谱及其在不同尺度下的小波分解系数Fig.5 Measured spectra and their wavelet decomposition coefficient under different scales

根据模极大值传播特点, 确定EDXRF光谱小波分解系数的模极大值位置:

(1)对每层的分解系数进行阈值设置, 并去除小于一定阈值的分解系数

将每层分解系数的噪声方差引入mini和maxi阈值中, 确定阈值

(0.3936+0.1829lnn/ln2)×σ˙n, j(2)

其中, σ˙n, j=∑k=1Ndj(k)0.6745n, n为分解信号的长度; dj(k)为相应层的分解系数。

将EDXRF光谱信号小波变换中小于给定阈值的分解系数去除, 从而实现对小波分解系数的压缩, 减少干扰。 图6所示为EDXRF光谱信号经四层小波分解后的细节系数, 其中图6 (a)为未进行阈值压缩的系数谱图, 而图6(b)为采用上述阈值压缩的系数谱图, 对比可知, 细节系数中部分系数通过阈值处理被移除, 经阈值处理压缩后的光谱有利于提高模极值搜索的速度和精度。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 EDXRF测量光谱第四层的小波分解系数 (a): 未压缩; (b): 压缩Fig.6 The fourth level wavelet decomposition coefficient of measured EDXRF spectra (a): Uncompression; (b): Compression

(2)确定每一层的模极大值及其位置

① 将每一层中正、 负不同的分解系数提取出来, 分别定义为向量P_j和向量N_j, 其中j为对应分解层;

② 依次序比较向量P_j和向量N_j中的相邻元素, 以向量P_j为例:

如果P_j(i)< P_j(i+1), 则P'_j(i)=1, 否则P'_j(i)=0;

如果P'_j(i)> P'_j(i+1), 则P″_j(i+1)=1, 否则P″_j(i+1)=0;

由此得到向量P″_j和N″_j, 向量P″_j和N″_j中元素为1时所对应的位置即为相应层分解系数模极值所在位置。

利用上述方法, 对EDXRF光谱小波分解的细节系数第四层的模极值位置进行定位, 其结果如图7所示, 共识别出峰值点位置186个(包含了因阶跃信号产生的误识别位置)。 图8所示为未经阈值处理所确定的峰值点位置, 识别出EDXRF测量光谱的峰值位置677个(包含了因阶跃信号产生的误识别位置), 较压缩后多了491个虚假峰值位置, 说明经过阈值处理后的特征峰识别准确率有一定提高。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 压缩光谱模极值对应的光谱位置Fig.7 Spectra location corresponding module maxima of compression spectra

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 未压缩光谱模极值对应的光谱位置Fig.8 Spectra location corresponding module maxima of uncompression spectra

2.4基于模极大值传播的区间特征峰筛选

图7所示的EDXRF特征峰位置是通过在一个分解层的小波细节分解系数中寻找其模极值位置确定的。 此时, EDXRF特征峰上的阶跃变化会造成局部位置的小波分解系数偏大, 进而影响定位精度。

为进一步准确提取特征峰位置, 将多个尺度下的EDXRF光谱小波分解的细节系数进行关联分析。 图9所示为对EDYRF光谱进行1~60层分解之后, 利用各层对应位置的小波分解系数绘制的灰度分布图, 横坐标为通道位置, 纵坐标为小波分解层数, 由该坐标系确定的点表示小波分解系数模值对应的灰度值大小, 灰度值越大表示该点的小波分解系数模值越大, 反之亦然。 可以看出, 随着分解尺度的增大, EDXRF特征峰位置对应的分解系数也逐渐增大, 即特征峰经变换后的模极大值具有传播特性。 我们即基于模极大值传播的区间峰值位置定位方法应用于EDXRF特征峰定位。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 1~60层小波变换系数Fig.9 Wavelet transform coefficient of 1 to 60 level

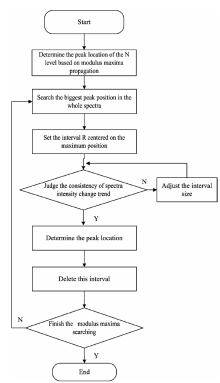

对于分析对象Ni, Cu, Zn, Pb和Cd等金属组分来说, 其特征谱线主分析线的能谱间隔最小相差约200 eV。 虽然金属组分特征峰展宽会造成能谱间隔较小的谱峰发生部分重叠, 但是对主分析线影响较小。 因此, 可以在特征提取的基础上, 利用模极大值传播特性, 按照分解系数由大到小的顺序依次对峰值进行剥离, 实现对由模极大值所确定峰值位置的筛选。 其算法流程如图10所示。

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 基于模极大值传播的区间特征峰筛选流程Fig.10 Flow of the interval selection of characteristic peak based on the module maxima propagation

在该算法中, 光谱区间的调整是依据实际测量光谱的强度变化实现的。 针对实际分析金属组分的分析线能谱间隔, 初始光谱区间宽度设置为100个通道(约600 eV), 这样能保证分析对象的全能峰左右边界能谱均能被涵盖进分析区间。

图11即为利用模极大值传播的特征峰筛选识别方法确定的特征峰位置, 可以看出, 经筛选之后的特征峰位置受阶跃点的影响较小, 对于上述光谱共识别出27个特征峰峰值位置, 与实际金属组分的特征峰位置基本一致。

图11

Fig.11

	Figure Option ViewDownloadNew Window
	图11 筛选的特征峰Fig.11 Selected characteristic peaks
