硫酸根拉曼频移用于深海热液温度探测的方法探讨
席世川1,3, 张鑫1,2,3,*, 杜增丰1, 栾振东1, 李连福1,3, 王冰1, 梁政委1,3, 连超1, 阎军1
1. 中国科学院海洋研究所, 中国科学院海洋地质与环境重点实验室, 深海极端环境与生命过程研究中心, 山东 青岛 266071
2. 青岛海洋科学与技术国家实验室海洋地质过程与环境功能实验室, 山东 青岛 266061
3. 中国科学院大学, 北京 101408
*通讯联系人 e-mail: xzhang@qdio.ac.cn

作者简介: 席世川, 1992年生, 中国科学院海洋研究所博士研究生 e-mail: 15501265293@163.com

收稿日期: 2017-11-13
基金: 国家重点研发计划项目(2016YFC0302103), 国家自然科学基金委员会-山东省人民政府海洋科学研究中心联合项目(U1606401), 国家自然科学基金项目(41576104), 中国科学院战略性先导科技专项(A类)(XDA11040301, XDA11030301), 中国科学院前沿科学重点研究项目(QYZDB-SSW-DQC004), 中国科学院重大科技基础设施开放研究项目(“科学”号科考船)(NMSTI-KEXUE2017K01), 科学号高端用户项目(KEXUE2017G07), 泰山学者工程专项经费(tspd20161007)资助
摘要

作为一种典型的深海极端环境, 热液区域不仅分布着各种硫化物矿产, 而且孕育着特殊的生态群落, 对热液流体理化性质的研究有助于深入了解热液的运动机制。 激光拉曼光谱技术除了定性分析方面的优势外, 已经被逐步用于定量分析, 并且在原位探测中发挥了重要作用。 该研究模拟了深海热液喷口流体的高温高压环境, 探讨了水分子和硫酸根离子的拉曼光谱在热液流体温度探测中的应用价值。 通过对水峰 ν1(H2O)、 硫酸根 ν1(SO42-)的拉曼频移与温度、 离子浓度的关系进行研究, 结果表明水峰 ν1(H2O)和硫酸根 ν1(SO42-)的拉曼频移随温度表现出明显的变化, 水峰 ν1(H2O)的拉曼频移受流体硫酸根浓度的影响明显, 因此不适用于硫酸根离子浓度变化明显的热液流体温度的测量。 相比之下, ν1(SO42-)的拉曼频移对流体硫酸根浓度和流体压力不敏感, 为温度的反演提供了很好的依据。 建立了 ν1(SO42-)的拉曼频移与温度的线性方程:Rν1(SO42-)=-0.03 T+980.69, 其中, R2=0.998 6, 可用于对深海热液喷口流体温度的原位探测等实际应用。

关键词: 激光拉曼光谱; 热液流体; 硫酸根; 温度
中图分类号:O657.3 文献标志码:A
The Application of Raman Shift of Sulfate in Temperature Detection of Deep-Sea Hydrothermal Fluid
XI Shi-chuan1,3, ZHANG Xin1,2,3,*, DU Zeng-feng1, LUAN Zhen-dong1, LI Lian-fu1,3, WANG Bing1, LIANG Zheng-wei1,3, LIAN Chao1, YAN Jun1
1. Key Laboratory of Marine Geology and Environment & Center of Deep Sea Research, Institute of Oceanology, Chinese Academy of Sciences, Qingdao 266071, China;
2. Laboratory for Marine Geology, Qingdao National Laboratory for Marine Science and Technology, Qingdao 266061, China
3. University of Chinese Academy of Sciences, Beijing 101048, China
Abstract

Hydrothermal field is a typical deep-sea extreme environment where there are various sulfide minerals and special ecological communities. The research on the physicochemical characters of hydrothermal fluid is essential to the understanding of hydrothermal activities. The laser Raman spectroscopy has been used both at the qualitative and quantitative analysis, especially the in situ detections in the deep sea. In this paper, we simulated the hydrothermal fluid environment characterized by high temperature and high pressure, and discussed the availability of the Raman shifts of water and sulfate for detecting the temperature of the deep-sea hydrothermal fluids. The experiment results showed that the Raman shifts of the ν1(H2O) and ν1(SO42-) were sensitive to the temperature. However, the Raman shifts of the ν1(H2O) are also affected by the concentration of sulfate obviously, which is an obstacle to calculating the temperature of the hydrothermal fluid. On the contrary, the Raman shift of the ν1(SO42-) is insensitive to the concentration of sulfate and fluid pressure, which makes it a good choice to calculate the temperature of the hydrothermal fluid. Therefore, we established the liner relationship equationof the ν1(SO42-) Raman shift with temperature:Rν1(SO42-)=-0.03 T+980.69, R2=0.998 6, which is also suitable for the in situ measurements of the hydrothermal fluid in the deep sea.

Keyword: Laser Raman spectroscopy; Hydrothermal fluid; Sulfate; Temperature
引 言

硫酸根是海水的主要成分之一, 大洋水体中的平均浓度约为28 mmol· L-1 [1]。 海底热液区域作为海底极端环境的重要代表, 孕育着不依赖光合作用生存的化能自养生态系统, 是研究地球生命起源的热点区域之一, 并且蕴含着金属硫化物矿产等众多战略资源。 硫酸根是海底热液流体的重要组分之一, 主要参与热液烟囱壁的形成, 进而形成海底显著的“ 黑烟囱” 。 但是迄今为止, 海底热液活动的形成机制仍有争议, 因此作为热液流体重要成分的硫酸根对热液系统的形成与演化具有重要意义。

拉曼光谱是一种光谱探测手段, 具有无损、 非接触、 原位探测的优点, 被广泛应用到分析化学、 海洋化学[2, 3]等领域。 通常拉曼光谱经常被用来进行物质的定性分析, 可以初步判断物质的组成、 结构。 除此之外, 国内外许多学者已经开展了拉曼光谱技术的定量分析研究, 通过内标法对S O42-[6], C H4[5⁃6], C O2[3], H2S和HS-[1]的浓度进行了定量分析, 并且已经很好地被应用于海底原位探测[9]。 除了对各成分的浓度进行定量分析, 溶液的一些理化参数也可以由拉曼光谱进行定量分析。 田陟贤等[1]对含有H2S和HS-的溶液进行了pH的反演, 建立了pH的定量公式。 温度作为溶液的一种重要参数, 拉曼光谱也可以反应温度的变化。 Peter[7]通过拉曼技术对水峰的对称伸缩振动模式ν 1(3 000~4 000 cm-1)在3~40 ℃进行了研究, 研究了水峰与溶液温度的关系。 Artlett等[8]通过拉曼技术研究了水峰的对称伸缩振动模式与温度的关系。 虽然关于水峰与温度的关系早有报道, 但关于硫酸根的伸缩振动模式ν 1与温度的关系研究较少。

本文在实验室搭建的深海环境模拟舱内模拟了深海热液喷口流体的高温高压环境, 对不同温度(0~300 ℃)和不同压强(0~40 MPa)下的热液流体的拉曼光谱进行了研究。 探讨了热液流体温度与ν 1(S O42-)和ν 1(H2O)之间的关系, 尤其为海底热液流体温度的原位探测提供了重要参考。

1 实验部分

实验用的拉曼系统是基于一套可用于深海原位探测的Raman insertion Probe(RiP)系统[图1(a1)]。 系统的核心主要由3部分组成: 光源为Nd∶ YAG激光器, 波长为532 nm, 功率为100 mW; 光谱仪是定制的光谱仪(N-RXNE-532-RA-SP, KOSI, USA), 采用多路复用光栅(HoloPlexTM, KOSI, USA); CCD((DU-440 A-BV-136, Andor, UK))的像素是2 048× 512, 冷却温度是-40 ℃。 通过光谱仪分光后的光谱信号投射到面阵CCD的上下两个区域, 全波段光谱由上下两段光谱拼接而成, 因此光谱范围是100~4 325 cm-1, 分辨率为1 cm-1 [3]。

图1 RiP系统及深海极端环境模拟系统Fig.1 The RiP system and simulation system for deep-sea extreme environment

实验室用的深海极端环境模拟系统主要包括用于放置高温高压模拟热液流体(溶液)的钛合金舱、 气体增压系统和高低温阱[图1(a2)], 主要用来模拟热液喷口流体的高温高压环境, 压力范围为0~65 MPa, 温度范围为0~450 ℃, 温度控制精度为0.1 ℃。

实验分别配制了50, 100, 150, 200, 250, 300 mmol· L-1的Na2SO4溶液, 溶剂主要是蒸馏水, 溶质为硫酸钠(分析纯级, 国药集团化学试剂有限公司生产· 上海)。 拉曼光谱的采集工作在中国科学院海洋地质与环境重点实验室完成, 所用的软件是KOSI公司的HoloGRAMSTM 4.1, 曝光时间是3 s, 累计次数是4次。 拉曼系统在使用前先对其进行了校准, 氖灯主要用来进行波长校准, 并且通过标准的环己烷来进行验证, 卤素灯主要用来进行强度校准。 校准完成后, 改变溶液的温度和压力条件获得溶液的拉曼光谱。

本研究主要借助GRAMS/AI® 9.1软件以及Origin 8.1处理拉曼光谱。 所有的拉曼光谱都是基于相同的校准方式和拟合方式, 对光谱进行光滑处理、 基线校准, 最后通过高斯函数对基线校准后的拉曼峰进行拟合, 获得各拉曼峰的拉曼频移、 半峰宽、 峰高、 峰面积等重要参数。

2 结果与讨论

拉曼谱线的频率虽然随着入射光频率变化, 但拉曼频移却不随入射光频率而变化, 而与样品分子的振动转动能级有关, 样品分子的振动转动能级又与温度有关, 因此拉曼频移与温度有关, 频移的变化可以反映温度的变化。

实验对深海热液喷口流体的高温高压环境进行模拟, 采集了硫酸盐溶液在0~300 ℃和0~40 MPa下的拉曼光谱。 溶液的拉曼光谱随着温度的变化表现出明显的变化(图2)。 研究拉曼频移与温度的关系时, 最重要是选择合适的参考峰。 水分子主要有2个拉曼特征峰, 分别为位于1 640 cm-1附近的对称弯曲振动(ν 2), 以及位于3 000~3 800 cm-1附近的伸缩振动。 位于3 000~3 800 cm-1的水峰主要由5个峰组成, 位于3 049 cm-1处的弯曲振动(2ν 2), 3 220 cm-1处的对称伸缩振动( ν1+), 3 389 cm-1处的反对称伸缩振动( ν3+), 3 485 cm-1处的对称伸缩振动( ν1-), 3 625 cm-1处的反对称伸缩振动( ν3-)[4]。 其中 ν1+(H2O)和 ν1-(H2O)拉曼峰的强度高, 频移也随温度表现出明显的变化[13]。 硫酸根有4个拉曼峰: 对称伸缩振动(ν 1)位于980 cm-1附近, 弯曲振动(ν 2)位于450 cm-1附近, f2变形振动(ν 3)位于1 100 cm-1, f2弯曲振动位于610 cm-1附近[4]。 由于ν 1(S O42-)的相对强度高, 容易探测, 并且其拉曼频移随温度表现出明显的变化(图2), 因此ν 1(S O42-)处的拉曼峰可以作为反演硫酸盐溶液温度的重要参考。

图2 0.1 MPa下, 50 mmol· L-1硫酸盐溶液在不同温度下的拉曼光谱Fig.2 The Raman spectrum of the 50 mmol· L-1 sulfate with different temperatures at 0.1 MPa

海底不同热液区域的流体中的硫酸根浓度表现出巨大的差异, “ 黑烟囱” 流体硫酸根含量普遍低, 而马努斯DESMOS“ 白烟囱” 流体中的硫酸根含量高达132 mmol· L-1。 本实验中, 通过配制不同浓度的硫酸盐溶液来观察硫酸根浓度对水峰和硫酸根的拉曼频移的影响。 结果表明不同浓度的硫酸盐溶液具有不同的拉曼特征, 尤其位于3 000~3 800 cm-1的水峰ν 1(H2O)形状变化很明显(图3), 水峰不对称性越来越明显, 这个与王乾乾[4]、 陈勇[9]的研究结果相符。

图3 相同温度和压力下, 不同浓度硫酸盐溶液的拉曼光谱Fig.3 The Raman spectra of the sulfate solution with different concentrations at the same temperature and pressure

实验中, ν 1(H2O)水峰受到溶液离子浓度的影响, 通过对 ν1+(H2O)和 ν1-(H2O)在不同浓度溶液中的拉曼频移与温度进行了拟合, 发现二者的拉曼频移受浓度的影响很明显(图4), 这与Becucci[10]的结果相符。 这些结果表明O— H伸缩振动对离子浓度敏感, 热液喷口流体中的离子浓度变化明显, 因此ν 1(H2O)拉曼频移不利于热液流体温度的反演。

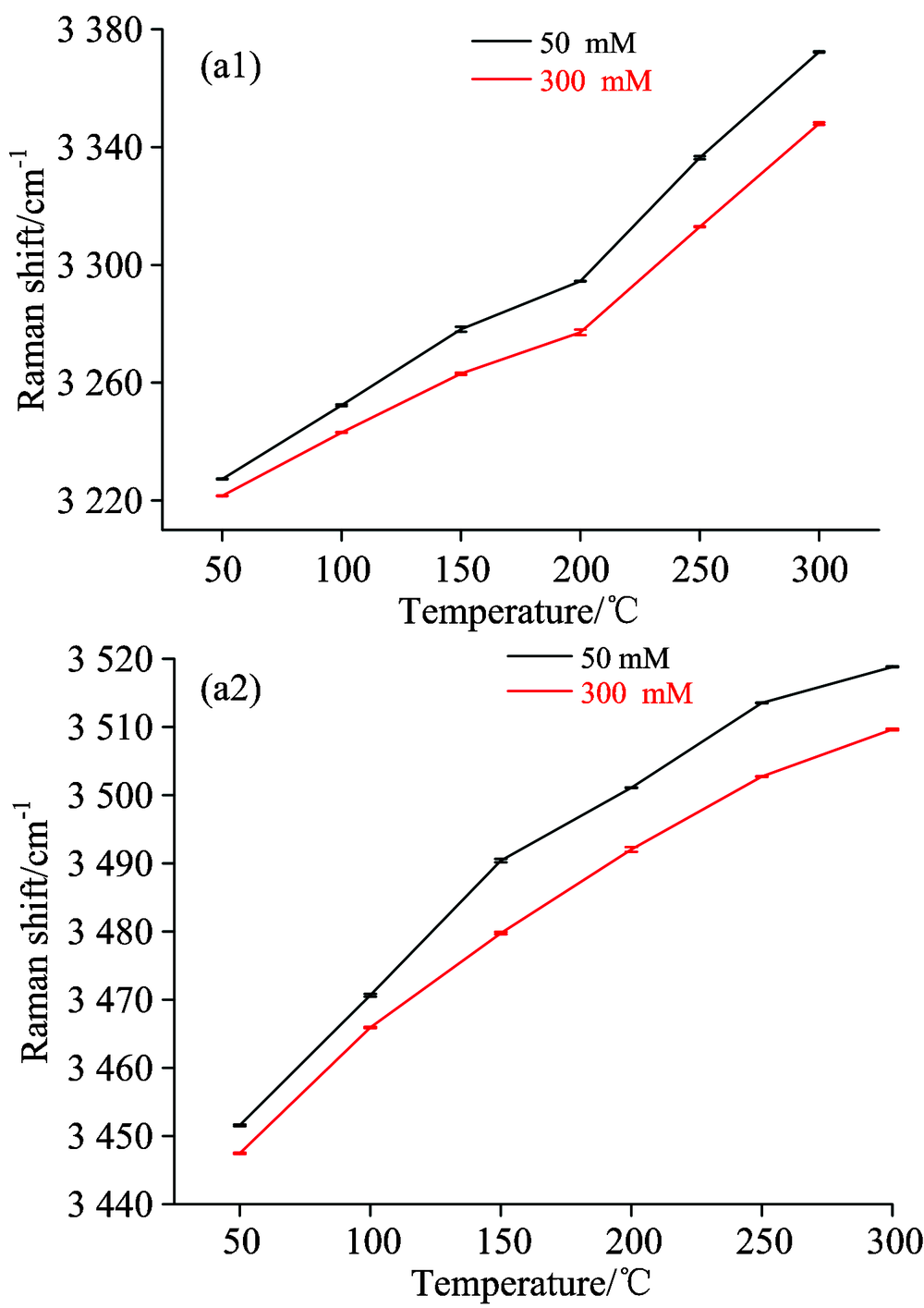

图4 (a1)50和300 mmol· L-1硫酸盐溶液的 ν1+(H2O)拉曼频移与温度的关系; (a2)50和300 mmol· L-1硫酸盐溶液的 ν1-(H2O)拉曼频移与温度的关系Fig.4 (a1) The relationship between the Raman shift of ν1+(H2O)and the temperature at 50 and 300 mmol· L-1 sulfate solutions; (a2)The relationship between the Raman shift of ν1-(H2O)and the temperature at 50 and 300 mmol· L-1 sulfate solutions

温度会对分子的转动能级产生显著影响, 进而影响分子的拉曼频移, 而S— O对称伸缩振动对温度的影响敏感, 温度上升时, S— O键振动变弱, 因此ν 1(S O42-)处的拉曼频移朝着低波数方向移动。 图2表明ν 1(S O42-), ν1+(H2O)和 ν1-(H2O)的拉曼频移随温度发生了明显变化。 基于ν 1(H2O)对硫酸根浓度表现出很大的敏感性, 然而不同浓度硫酸盐溶液的ν 1(S O42-)的拉曼频移并无明显变化, 只是相对强度发生了明显变化, 这反映了溶液中硫酸根浓度的显著变化(图3)。 通过建立ν 1(S O42-)的拉曼频移与硫酸根浓度的关系, 结果表明ν 1(S O42-)处的频移对硫酸根浓度不敏感(图5), 这与Matsumoto等[11]的研究结果相符, 这可能与ν 1(S O42-)的拉曼频移对Na+浓度的变化不敏感有关。 因此探讨热液流体的温度时, 可以忽略硫酸根浓度的影响。

图5 不同温度下硫酸根浓度与ν 1(S O42-)的拉曼频移的关系Fig.5 The relationship between the Raman shift of ν 1(S O42-) and sulfate concertation at different temperatures

海底热液喷口在不同的深度都有分布, 从20 m的龟山岛热液区到5 861 m的Shinkai Seep深海热液区都有报道, 不同深度的热液流体的压强也不同。 本实验通过模拟已知不同热液区域的压强, 分别获取了同一温度下10, 20, 30和40 MPa的硫酸盐溶液的拉曼光谱, 结果表明ν 1(S O42-)对压强没有表现出明显的变化(图6)。 基于此现象, 对10, 20和30 MPa不同压强的ν 1(S O42-)处的拉曼频移与温度进行了线性拟合, 二者的线性相关性为0.998 6(图6), 因此通过ν 1(S O42-)处的拉曼频移探讨热液喷口流体温度时, 可以忽略压强的影响。 得到的拟合方程为

Rν1(SO42-)=-0.03T+980.69(1)

式(1)中, Rν1(SO42-)指的是ν 1(S O42-)处的拉曼频移。

图6 不同压力下温度与ν 1(S O42-)拉曼频移的关系Fig.6 The relationship between the Raman shift of ν 1(S O42-) and the temperature at different pressures

通过比较溶液在40 MPa所测的温度与基于方程(1)所反演的温度进行验证分析, 并进行线性拟合, 拟合方程为(图7)

T(inversed)=1.00T(true)-0.49(2)

方程式(2)的斜率为1.00, 线性相关性为0.999 6, 表明基于方程(1)反演的温度与实测温度的相似性很高。

图7 40 MPa下, 硫酸盐溶液T(true)与T(inversed)的校准关系Fig.7 The calibration relationship between the T(true) and T(inversed) of the sulfate solution at 40 MPa

实验在深海环境模拟舱里模拟了海底热液流体环境。 所配置的硫酸盐溶液也覆盖了热液流体硫酸盐的最高浓度(∑ S O42-=132 mmol· L-1)。 在高浓度的溶液下, ν 1(S O42-)对浓度不敏感。 所模拟的温度和压力条件覆盖了热液流体的温度和压力范围, ν 1(S O42-)对压力也表现出很高的稳定性, 为深海热液喷口流体温度的测量提供了很好的依据。 热液喷口流体相对富集Na和K等元素, 而其他元素含量较低, 其元素的端元浓度分别为25.3~1 254 mmol· kg-1, -1.17~104.5 mmol· kg-1和0.39~375 μ mol· kg-1(端元流体浓度是在Mg为0的前提下外推的, 所以可能会存在负值)[12]。 另一方面, Na2SO4和K2SO4溶液的拉曼光谱随着温度表现出相似的变化规律。 因此本实验建立的基于硫酸根拉曼峰反演流体温度的方法可以在深海热液流体的原位探测中进行应用。

3 结 论

对深海热液喷口流体的温度和压力环境进行了模拟。 基于激光拉曼技术对不同浓度的硫酸盐溶液在0~300 ℃和0~40 MPa等条件下进行了拉曼光谱的研究。 因水峰 ν1+(H2O)和 ν1-(H2O)的拉曼频移受硫酸根浓度的影响较大, 不利于硫酸根含量变化剧烈的热液流体温度的反演。 相比之下, ν 1(S O42-)处的拉曼频移对压力、 浓度的变化不敏感, 通过对ν 1(S O42-)处的拉曼频移与温度进行分析, 拟合出ν 1(S O42-)处的拉曼频移与温度的线性关系, 如下

Rν1(SO42-)=-0.03T+980.69

该方程可用于深海热液喷口流体温度的原位探测。
