2020年9月, 在山东省泰安市新时代超市挑选了60个同一批次的大小、 颜色、 形状均差异不大且表面无明显损伤的新鲜苹果, 直径均约为6~7 cm。 使用LX-A型号的日本三量硬度计测得硬度约为: 7.8 kg·cm^-2; 使用RY-107型号的韧跃糖度计测得糖度约为: 16.3%。 在苹果被运送到实验室后, 苹果在常温(约20 ℃)条件下编号并保存至试验结束。

苹果轻微损伤的碰撞试验的设计如图1所示。 将直径为20 mm的金属小球从50 cm的塑料直管顶端自由下落碰击苹果使苹果损伤。 采集刚损伤苹果果梗面, 侧面以及果鄂面的高光谱图像; 将损伤后的苹果在常温下(温度约20 ℃, 湿度55%)静置1、 3、 6和24 h后又逐一采集果梗面, 侧面以及果鄂面的高光谱图像。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 高光谱成像系统与苹果损伤试验图 1: 金属小球; 2: 塑料直管; 3, 9: 苹果; 4: 支架; 5: 置物台; 6: 相机; 7: 镜头; 8: 光源; 10: 托盘; 11: 上位机Fig.1 Hyperspectral imaging system and apple damage test 1: Small metal sphere; 2: Plastic tube; 3 and 9: Apple; 4: Holder; 5: Platform; 6: Camera; 7: Lens; 8: Light source; 10: Tray; 11: Computer

用于采集光谱信息的相机型号为SOC710, 照明使用的设备为2盏100 W可调钨卤灯; 数据采集使用的软件为HyperScanner2.0。 为使采集数据可靠, 在高光谱相机每次数据采集时保持环境一致。 该相机采集的光谱范围为: 376~1 011 nm, 分辨率为4.68 nm, 波段为: 128个。 一个波段像素为: 520×696。

为了去除因操作、 环境影响等产生的电子噪声, 需要依据公式对采集的光谱图像进行校正^[9]。

I=IR-IDIW-ID(1)

式(1)中, I_R为原始高光谱图像, I_W为标准白板获取的光谱图像, I_D为全黑光谱图像, I为校正后的光谱图像。

校正后的苹果光谱曲线如图2所示, 可以看出, 苹果完好的区域与已经损伤区域的光谱曲线整体较为相似, 且均出现两个波谷, 这可能是由于果品中叶绿素变化和水分含量变化引起。 果品碰伤后, 样品损伤处的反射率逐渐下降, 原因可能是: 苹果受到碰撞导致了果品表面及内部细胞组织变化, 造成光的散射减弱, 样品组织的光学密度下降^[10]。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 完好与损伤样本的平均光谱Fig.2 Average spectra of intact and damaged samples

竞争性自适应重加权算法(competitive adaptive reweighted sampling, CARS)与连续投影算法(successive projections algorithm, SPA)具有计算速度快、 筛选的特征变量少等优点在光谱提取特征波长方面有着广泛的应用。

1.5.1 竞争性自适应重加权算法特征波长提取

竞争性自适应重加权算法是一种基于蒙特卡罗采样和PLS(偏最小二乘)回归系数的特征波长选择方法^[11], 具体步骤分为:

(1)利用蒙特卡罗采样筛选出的校正集样本构建相应的偏最小二乘模型;

(2)计算本次采样时波长回归系数绝对值的权重并剔除绝对值较小的变量, 剔除后的变量数量用指数衰减法(exponentially decreasing function, EDF)进行判定;

(3)根据其余变量利用自适应重加权采样筛选出波长并构建PLS模型, RMSECV最小值PLS模型所对应波长即为所筛选出的特征波长。

图3为CARS方法选择特征波长过程, 设置运行次数为50次, 当运行次数为23次时, 选取波段数为20个, 占波长总量的15.6%。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 CARS特征波长选择图Fig.3 Characteristic wavelength selection of CARS

1.5.2 连续投影算法特征波长提取

连续投影算法是目前优选特征波长的一种常用方法。 这种算法先在光谱数据中任意选取一波长, 再把此波长向其余波长进行投影, 并对比其投影量, 随后将投影量最多的波长代入波长组合。 重复以上步骤, 挑选某一数量的波长, 每个新选波长和前面波长之间线性关系最弱, 最终依据校正模型来确定最优特征波长^[12]。

图4为利用SPA方法选择出的特征波长分布图。 选择波长数范围为N=5~30, 从128个波段中优选出471、 486、 506、 521、 596、 611、 711、 741、 751、 766、 791、 821、 831、 851、 876、 896、 916和966 nm, 共18个波段, 与CARS提取的特征波段共有5个重复波段。 综合上述两种特征波长提取方法, 共筛选出33个波段参与后续建模。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 SPA方法选择特征波长分布图Fig.4 Characteristic wavelength distribution of SPA

最小噪声分离变换(minimum noise fraction, MNF)的主要步骤为: 设高光谱图像的每个观测信号为z, 若假定噪声信号与理想状态下的信号不相关, 则有

z=s+n(2)

式(2)中: z为原始观测信号; n为噪声信号; s为理想状态下的信号。

首先采用低通滤波的方式从原始图像z中分离出图像噪声n, 并计算出z的协方差矩阵∑z, 和n的协方差矩阵∑n。计算的特征值λ和特征向量u, 使得特征值满足λ1≥λ2≥…≥λL, 其中L为高光谱图像的波段数, 则MNF变换可表示为

y=uTz(3)

与PCA变换相比, MNF变换按照信噪比从大到小排列, 而不像PCA变换按照方差由大到小排列, 从而有效减少了噪声对影像质量的影响。

前几个MNF图像包含了大部分最小噪声分离变换后的信息。 为了选择适当的MNF图像数量, 计算前六个MNF图像的特征值, 如图5(a)所示。 第一个主成分的特征值达到88.2%, 前四个MNF图像的特征值占图像信息的99.01% , 包含了图像信息的主要成分。 而在第五、 六个MNF图像信息量只占累计信息量的不到1%, 且由图5(b)可知, 图像MNF4中有较为清晰的识别损伤区域, 有利于损伤区域的提取, MNF5, MNF6及之后图像均以噪声为主, 模糊不清。 因此只保留前4个MNF图像的信息。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 最小噪声分离变换图像Fig.5 Images after minimum noise fraction transform

首先对利用最小噪声分离变换后的数据进行ROI选择并标记, 选取25×25的像素作为标记大小, 分为损伤区域与完好区域, 根据所选变换后图像的平均像素数据, 将所选择的ROI中的所有像素点的光谱均参与建模。

将感兴趣区域下每个完好区域的像素光谱与损伤区域像素光谱提为数据集, 并作为数据集DS展开。 为了尽可能保证分类模型的准确性, 将DS分割为训练集和测试集, 比例为5∶1。

为了达到更好的分类效果, 测试了4种分类算法分别为: 随机森林(决策树数量为100)、 支持向量机(RBF核参数g=0.01, 惩罚参数c=100)、 光谱角(阈值α=0.12), 以及本文模型Stacking。

Stacking模型是WOLPERT开发, 将多个训练器分层组合的学习方法^[13]。 首先利用交叉验证将原始数据变换成新特征, 并在此基础上利用第二层训练器训练新特征。 与传统模型不同的是, Stacking模型结合了不同的基础训练器来实现新模型的构建^[14]。

如图6所示, 利用Stacking模型对苹果轻微损伤进行检测的步骤主要分为:

(1)将分割好的训练集和测试集, 利用交叉验证的方式在第一层训练器中进行训练;

(2)每个第一层训练器中的模型进行训练后, 在测试集上得到相应的预测值;

(3)将第一层训练器中的结果输入到第二层训练器中作为新的特征量进行训练并得到最终的分类结果。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 Stacking模型图Fig.6 Stacking model

Stacking模型具有鲁棒性强、 迁移能力强等特点, 而第一层训练器内模型性能对于Stacking模型预测结果影响很大, 因此在第一层训练器内选取学习能力强、 差异度大的模型做第一层训练器能够改善预测结果^[15]。 其中随机森林利用引导聚集算法学习, 能力突出、 数学理论严密; 支持向量机具有较强的泛化能力、 在处理高维度回归问题上有优势; 光谱角算法由于训练效率高而在光谱分类中有较多的应用。 第二层分类器选用逻辑(Logistic)算法, 因其不仅配合L1正则化还可以进一步防止过拟合、 还具有选择有效特征, 从第一层的训练器中删除不必要的分类器等优点。

正则化的主要目的是控制模型复杂度, 减小过拟合。 采用基本的正则化方法, 在原目标函数中添加惩罚项, 对复杂度高的模型进行“惩罚”。

J˜(ω; X, y)=J(ω; !x, y)+αΩ(ω)(4)

式(4)中: X为训练样本; Y为样本标签; ω 为权重系数向量; J为目标函数; Ω (ω )为惩罚项; α为控制量。

不同的Ω 函数对权重ω 的最优解有不同的偏好, 因而会产生不同的正则化效果。 当Ω(ω)=ω‖1=∑iωi时,为L1正则。

综上所述, 经多次实验组合, 最终采用随机森林(random forest, RF)、 支持向量机(support vector machine, SVM)、 光谱角算法(spectral angle mapper classifer, SAM), 3个模型作为第一层训练器, 利用Logistic作为第二层训练器进行融合得到集成模型。

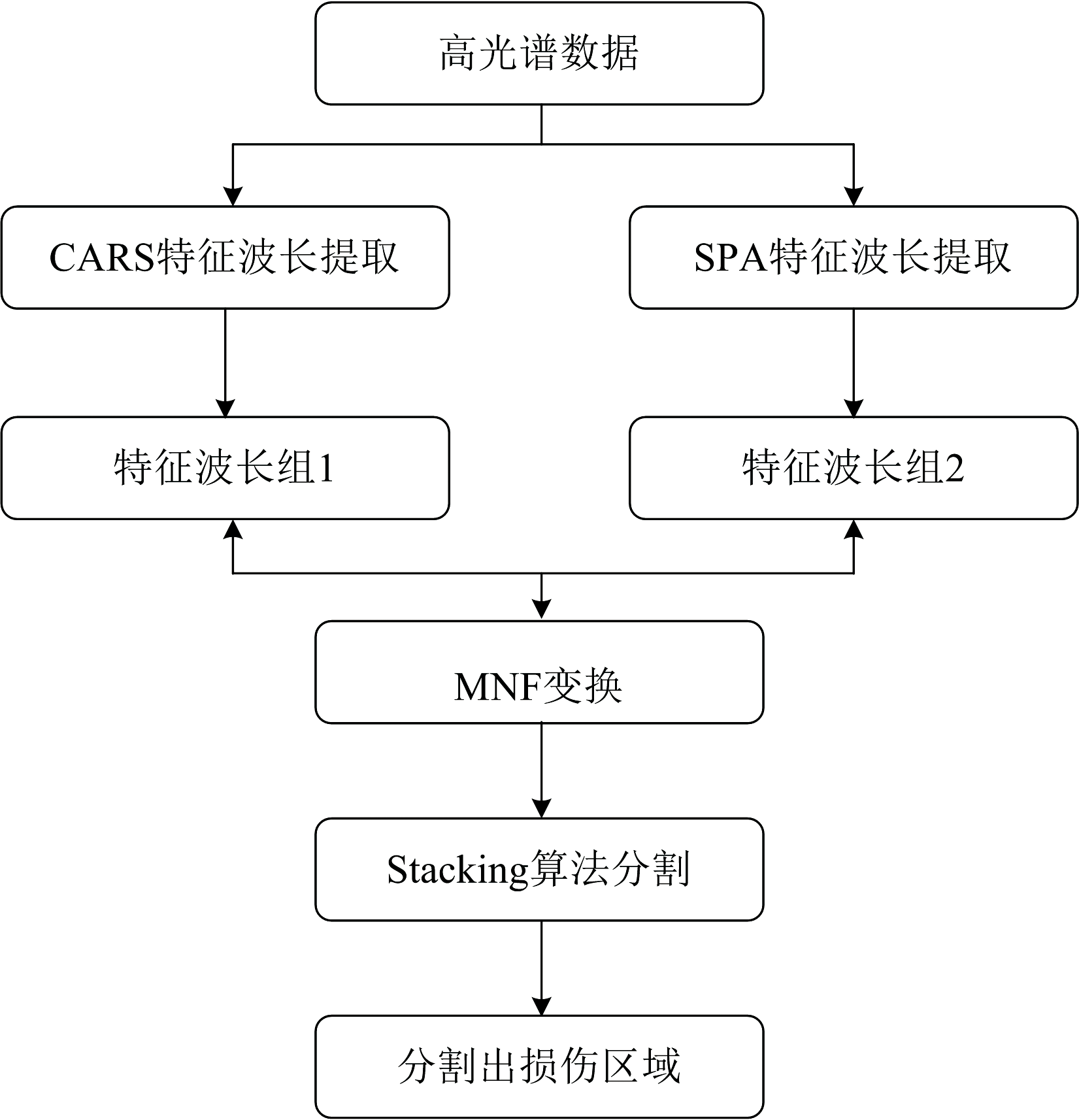

分别使用CARS与SPA算法分别提取苹果高光谱数据的特征波长, 得到两组特征波长值, 再将这两组特征波长图像组合进行MNF变换, 保留前4幅图像作为数据集, 建立Stacking模型, 并进行逐像素筛查图像中苹果损伤区域, 整体算法流程图如图7所示。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 苹果损伤提取算法流程图Fig.7 Flow chart of apple damage extraction algorithm

利用Stacking模型分别对30个苹果进行不同时段的损伤检测, 如表1所示。 30个完好样本, 有一个误检; 对于损伤的样本, 检测正确率达到了100%。 完好样本被误检的原因可能是由于拍摄高光谱图像时由光照在苹果表面产生的光斑被错误检测为损伤所造成。 结果表明, Stacking模型能有效地适用于不同损伤时段的苹果损伤检测, 其样本整体检测正确率为99.4%。

表1

Table 1

表1(Table 1)

表1 损伤苹果检测结果表 Table 1 Test results of damaged apples 样本类型 数目 正确检测数目 正确率/% 无损伤样本 30 29 96.67 损伤0 h样本 30 30 100 损伤1 h样本 30 30 100 损伤3 h样本 30 30 100 损伤6 h样本 30 30 100 损伤24 h样本 30 30 100 总计 180 179 99.4

表1 损伤苹果检测结果表 Table 1 Test results of damaged apples

采用4种不同的分类方法建立模型。 4种模型对苹果完好区域、 损伤区域与平均值的分类精度如表2所示。 由表2可以看出, 4种分类模型对于刚出现损伤的果品, SVM算法以及SAM算法的分类精度较差, 均低于60%, RF算法分类精度较好达到了75%以上, Stacking模型分类精度达到90%以上。 对于损伤1~6 h的果品, Stacking模型的分类精度也高于其他分类模型, 达到了92%以上, 这是由于Stacking模型将前三种算法作为了第一层训练器, 将其结果再次进行分类, 致使其准确率明显优于其他模型。 对于损伤24 h的果品, 4种模型差距不大均具有比较良好的分类效果均达到97%以上的分类精度。 结果表明 Stacking模型能有效地提取苹果轻微损伤区域。

表2

Table 2

表2(Table 2)

表2 损伤苹果检测结果表 Table 2 Test results of damaged apples 模型 0 h 1 h 3 h 6 h 24 h 损伤区域 完好区域 损伤区域 完好区域 损伤区域 完好区域 损伤区域 完好区域 损伤区域 完好区域 RF 77.2 78.2 79.9 89.3 85.2 92.2 90.3 93.3 97.5 100 SVM 32.2 42.2 53.2 79.2 89.9 90.9 94.3 85.6 98.8 98.3 SAM 55.6 54.2 83.3 96.6 95.2 92.7 96.6 98.0 97.5 98.3 Stacking 90.2 92.3 93.3 92.4 96.5 96.3 98.8 99.3 99.8 100

表2 损伤苹果检测结果表 Table 2 Test results of damaged apples
