基于高光谱成像技术的斜生四链藻(<em> T. obliquus</em>)碳水化合物和蛋白质判别研究

引用本文

楚秉泉, 李成峰, 丁黎, 郭正彦, 王世宇, 孙伟杰, 金唯一, 何勇. 基于高光谱成像技术的斜生四链藻( T. obliquus)碳水化合物和蛋白质判别研究 [J]. 光谱学与光谱分析, 2023,43(12): 3732-3741.
CHU Bing-quan, LI Cheng-feng, DING Li, GUO Zheng-yan, WANG Shi-yu, SUN Wei-jie, JIN Wei-yi, HE Yong. Nondestructive and Rapid Determination of Carbohydrate and Protein in T. obliquus Based on Hyperspectral Imaging Technology [J]. Spectroscopy and Spectral Analysis, 2023,43(12): 3732-3741.
Doi:10.3964/j.issn.1000-0593(2023)12-3732-10 复制到剪切板

Permissions

《光谱学与光谱分析》期刊社所有

基于高光谱成像技术的斜生四链藻( T. obliquus)碳水化合物和蛋白质判别研究

楚秉泉^1,², 李成峰¹, 丁黎³, 郭正彦¹, 王世宇¹, 孙伟杰¹, 金唯一¹, 何勇^2,^*

1.浙江科技学院生物与化学工程学院, 浙江杭州 310023

2.浙江大学生物系统工程与食品科学学院, 浙江杭州 310058

3.杭州方回春堂集团有限公司, 浙江杭州 311500

*通讯作者 e-mail: yhe@zju.edu.cn

作者简介: 楚秉泉, 1986年生, 浙江科技学院生物与化学工程学院副教授 e-mail: bqchu@zust.edu.cn

收稿日期: 2022-11-25 修回日期: 2023-04-29 接受日期: 2023-04-29

基金: 浙江省重点研发计划项目(2021C02023)和国家自然科学基金项目(32101614)资助

摘要

微藻工厂化养殖为天然碳水化合物、蛋白质等生产提供了重要途径, 但较高的养殖成本始终是限制微藻大规模商业化发展的瓶颈之一。由于微藻生长速度很快且其胞内代谢信息时刻都在发生变化, 开发快速无损的微藻生长代谢监测手段用以实时获取微藻生产过程中感兴趣指标变化信息, 可以据此及时调整培养条件, 保障微藻高效优质生产。关于微藻生长代谢信息快速无损检测的研究多集中在微藻油脂及其特性、色素等方面, 对于同作为微藻重要营养成分的碳水化合物、蛋白质等却少有报道。本研究以斜生四链藻( Tetradesmus obliquus)为研究对象, 利用可见/近红外高光谱成像(HSI)技术结合化学计量学方法, 提出基于HSI的微藻碳水化合物和蛋白质反演判别方法。对比研究标准化(autosacling)、标准正态化(SNV)等12种预处理方法对原始高光谱数据的处理效果; 采用竞争自适应重加权采样算法(CARS)、区间随机蛙跳算法(iRF)和模拟退火算法(SA)进行特征波段选择; 结合多元线性回归(MLR)、偏最小二乘(PLS)、支持向量机回归(SVR)以及随机森林回归(RFR)对微藻生物量、碳水化合物和蛋白质含量进行反演判别。结果表明, 斜生四链藻生物量预测模型采用矢量归一化(VN)预处理方式结合CARS-MLR算法效果最优, 决定系数(Rp2)为 0.967, 剩余预测偏差(RPD)为6.212; 碳水化合物的最优预测模型为原始光谱(raw)结合iRF-RFR算法,Rp2和RPD分别为0.995和36.156; 蛋白质判别模型采用WT预处理结合SA-RFR算法构建的效果最佳,Rp2和RPD分别为0.909和10.116。基于优化模型和HSI技术对藻液中各组分的空间分布及丰度进行了可视化展示。研究结果有望为微藻工厂化养殖过程中生长信息的快速无损获取提供理论参考和技术支撑。

关键词: 高光谱成像; 化学计量学; 斜生四链藻; 碳水化合物; 蛋白质

中图分类号:O433.4 文献标志码:A

Nondestructive and Rapid Determination of Carbohydrate and Protein in T. obliquus Based on Hyperspectral Imaging Technology

CHU Bing-quan^1,², LI Cheng-feng¹, DING Li³, GUO Zheng-yan¹, WANG Shi-yu¹, SUN Wei-jie¹, JIN Wei-yi¹, HE Yong^2,^*

1. School of Biological and Chemical Engineering, Zhejiang University of Science and Technology, Hangzhou 310023, China

2. College of Biosystems Engineering and Food Science, Zhejiang University, Hangzhou 310058, China

3. Hangzhou Fanghuichuntang Group Co., Ltd., Hangzhou 311500, China

*Corresponding author

Abstract

The industrial culture of microalgae provides an important way to produce natural carbohydrates and proteins. The high cost of cultivation is one of the main “bottlenecks” that influences microalgae industrialization development. Due to the high growth rate, the biomass and nutrients of microalgae vary rapidly. Therefore, a method that can -monitor the growth of microalgae and the dynamic information in the culture of microalgae would be of great necessity for the timely optimization of environmental parameters, thereby ensuring the efficient and quality production of microalgae. However, studies on the rapid and non-destructive detection of microalgae growth and metabolism information were mostly focused on lipids and their characteristics, with the other important components neglected, such as carbohydrates and proteins.In this study, T. obliquus was used as the research objects. A fast and nondestructive approach to estimate the carbohydrates and proteins concentration of T. obliquus in situ in a living environment was proposed based upon visible/near-infrared (VIS/NIRS) HSI system. Twelve data preprocessing approaches e.g. autoscaling and standard normal variate transform (SNV) etc., 3 feature selection methods including competitive adaptive reweighted sampling algorithm (CARS), interval random frog algorithm (iRF) and simulated annealing algorithm (SA), and 4 calibration models including multiple linear regression (MLR), partial least squares (PLS), support vector machine regression (SVR) and random forest regression (RFR) were applied to establish and optimize the estimation models. The results showed that vector normalization (VN) pretreatment combined with the CARS-MLR algorithm got the best performance on the biomass prediction of T. obliquus, with anRp2 of 0.967 and RPD of 6.212. Raw spectra followed by the IRF-RFR algorithm performed the best for the carbohydrate of T. obliquus (Rp2=0.996, RPD=36.156). Wavelet transform (WT) with SA-RFR obtained the best results for protein detection (Rp2=0.909, RPD=10.116). Moreover, the visualization maps of these components' spatial distribution and abundance in the microalgal liquid were obtained based on the optimal models. The overall results show that VIS/NIRS HSI is expected to be applied for efficient and high-quality production in microalgae industries.

Keyword: Hyperspectral imaging; Chemometrics methods; T. obliquus; Carbohydrate; Protein

文章图片

引言

微藻是一种水生光养型单细胞微生物, 具有易于培养、生长周期短、单位面积产量大和不占用农业用地等特点, 在添加剂、生物固碳、可再生生物能源等多领域具有广泛应用。较高的培养成本始终是限制微藻商业化发展的主要瓶颈之一^[1]。在养殖过程中诸多因素如光照、温度、培养基、磁场等都会影响微藻生长及胞内物质合成。因此, 开发快速、简单、有效的无损检测方法, 实现微藻生长过程代谢信息的实时获取, 并据此及时调整培养条件, 对保障微藻高效优质生产、降低养殖成本至关重要。传统检测微藻生长和代谢产物(如碳水化合物、蛋白质等)的方法虽具有很高的灵敏度和特异性, 但高昂的设备及专业操作人员不仅增加了微藻养殖成本, 同时也费时费力且无法实现大规模实时无损检测。

在微藻商业化养殖过程中, 应用智慧农业, 可以带来新的技术力量和科学的管理方法, 实现智能化养殖, 精准化管理, 提高微藻产量, 降低培养成本。智慧农业是指利用物联网技术, 采集农业数据, 并通过云计算、人工智能、大数据等技术传输分析并建立决策模型, 对农业生产各个环节进行智能化管理的新兴技术手段。在智慧农业中, 如何方便、快速、准确地获取作物信息, 是其关键问题之一^[2]。高光谱成像(hyperspectral imaging, HSI)技术作为一种综合技术, 集精密光学机械、信号探测、信息处理和计算机技术等于一体, 能同时表征像元光谱信息和空间物理特性, 目前已有许多研究致力于将其引入农业生产, 助力智慧农业。例如, 农作物生化特性检测、营养状况监测以及物种分类判别等。 HSI具有快速、高效、无损、低价等特点, 近些年也有相关研究将其应用在微藻生长监测中。例如, Xu等^[3]采用透射光谱对棕囊藻(phaeocystis)生长阶段进行监测; Lian等^[4]基于高光谱荧光成像技术分析蓝藻色素的分布和浓度; Lorenzo等^[5]利用高光谱成像技术检测集胞藻(Synechocystis sp.)中聚羟基丁酸酯(polyhydroxybutyrates)的累积情况。前期文献检索发现, 将HSI应用于微藻生长监测方面研究多集中在油脂及其特性、色素等方面, 对于同作为微藻胞内重要营养成分的碳水化合物、蛋白质等的HSI研究则尚未见报到, 以往研究中所涉及的预处理方法、特征选择方法和建模算法相对较单一, 模型优化有待进一步完善^[6]。

斜生四链藻(Tetradesmus obliquus)是一种在淡水中生长、适合大规模养殖的微藻, 富含油脂、碳水化合物等营养成分, 具有很大的商业应用潜力。碳水化合物、蛋白质和油脂是微藻细胞内碳存在的主要形式, 各自合成代谢存在相互影响、共同竞争碳源底物现象。即通过理解碳水化合物、蛋白质和油脂在微藻中的代谢分配规律及机制, 进而采取合理手段进行干预诱导, 是提高微藻生产效率、降低养殖成本的重要途径。要实现以上目标, 首先需要实现斜生四链藻培养过程中碳水化合物、蛋白质和油脂的快速、无损和实时监测。前期利用可见/近红外(visible/near infrared, VIS/NIR)HSI对斜生四链藻油脂及脂肪酸不饱和度进行了建模分析及可视化研究, 取得了较好的效果^[7]。鉴于碳水化合物和蛋白质较油脂具有完全不同的特性和化学基团, 国内外未有相关报道, 故十分有必要对这两种成分进行HSI分析研究。

本研究以斜生四链藻为对象, 采用VIS/NIR HSI技术结合12种光谱预处理方式、 3种特征选择算法和4种建模方法, 对HSI应用于斜生四链藻生长代谢信息实时无损获取的可行性进行了探究, 并对藻液中生物量、碳水化合物和蛋白质的空间分布和丰度进行可视化展示。以期为斜生四链藻规模化培养过程的优化控制提供实时、快速检测方法。

1 实验部分

1.1 藻种与培养条件

斜生四链藻(T. obliquus)购置于中国科学院淡水藻种库(FACHB), 采用BG11培养基(配方由FACHB提供)置于条件为温度25 ℃、湿度60%、光强(100± 10) μ mol· m^-2· s^-1、光照时间12 h· d^-1的人工智能气候箱中培养, 培养期间每天早、中、晚各摇微藻1次。稳定培养5 d后进行实验。

由于前期研究发现30 mT的磁场结合100 μ mol· m^-2· s^-1环绕式LED绿光对斜生四链藻生长具有显著促进作用^[8], 故本实验采用此条件培养微藻, 重复25组。其他条件与稳定培养期相同。

1.2 光谱数据获取

准确量取45 mL混匀的藻液, 倒于直径为90 mm的培养皿中, 立即采用ImSpector V10E可见光(VIS)高光谱成像(HSI)系统(Spectral Imaging Ltd., Specim, Finland, 380~1 030 nm, 512 wavebands)进行扫描获得VIS光谱数据。考虑到NIR光谱需要更高的反射率, 故将藻液浓缩10倍后于35 mm培养皿, 采用ImSpector N17ENIR HSI(Spectral Imaging Ltd., Specim, Finland, 870~1 730 nm, 256 wavebands)获得样本NIR数据^[7]。每隔1 d(即培养的第1、 3、 5、 7、 9、 11、 13和15天)进行取样HSI扫描, 即一共采集25组× 8次=200个样本数据。

图1为斜生四链藻VIS(a)和NIR(b)扫描图像及感兴趣区域(region of interest, ROI)选取示意图(红色框)。采用ENVI软件(ITT Visual Information Solutions, United States)截取可见光谱40 000个像素点作为ROI并得到ROI的平均光谱; 截取近红外光谱400个像素点作为ROI并得到ROI的平均光谱。

	Figure Option View Download New Window
	图1 斜生四链藻藻液的VIS(90 mm培养皿)(a)和NIRS(35 mm培养皿)(b)扫描图及ROI区域Fig.1 VIS images and ROI (90-mm-diameter dish) (a), NIRS images and ROI (35-mm-diameter dish) (b) of T. obliquus liquid

图2(a, b)展示了斜生四链藻在生长周期内不同时间获得的200个样本的VIS(a)和NIR(b)平均光谱。由于光谱首尾存在噪声(图中阴影部分), 因此截取VIS区392~1 023 nm 共500个波段和NIRS区931.40~1 645.82 nm共213个波段, 作为光谱建模波段。 VIS/NIRS光谱主要反映含氢基团(如C— H、 O— H、 N— H等)振动的倍频与合频吸收, 可通过光谱数据处理及建模分析获取样本中丰富的结构和组成信息。例如, 属于色素吸收波段的430和680 nm以及属于水分子吸收波段的980 nm处有明显的反射波谷^[5]; 1 159 nm 附近的反射波谷则与O— H、 C— H有关^[9]; 位于1 490~1 600 nm归属于N— H吸收谱带^[10], 也出现反射率降低。

	Figure Option View Download New Window
	图2 斜生四链藻藻液的VIS(a)与NIRS(b)均值光谱图Fig.2 VIS (a) and NIRS (b) average spectral data of T. obliquus liquid

1.3 理化测定与分析

样本的光谱数据采集后, 立刻采用相应方法对样本中生物量、碳水化合物和蛋白质含量进行分析, 具体方法参考文献[8]。

1.4 数据校正

由于数据采集过程中设备存在一定的暗电流且不同波段下光源的分布不均匀会产生较大的噪声, 因此需要对高光谱图像进行黑白校正, 校正公式如式(1)

$R = \frac{R_{0} - R_{d}}{R_{w} - R_{d}}$ (1)

式(1)中: R₀为原始高光谱图像, R_d为反射率0%的黑板高光谱图像, R_w为反射率100%的白板高光谱图像, R为校正后的高光图图像。

1.5 光谱预处理

光谱采集过程中难免会受到环境、设备等各种条件的影响, 使得光谱出现基线漂移、噪声、散射等问题。因此需要对光谱数据进行预处理, 从中选择合适的预处理方法提高模型的预测能力。

本研究采用12种较为常用的预处理方法^[10], 包括原始光谱(raw)、标准化(autosacling)、标准正态化(standard normal variate transform, SNV)、均值中心化(mean centering, MC)、最大最小归一化(min-max)、矢量归一化(vector normalization, VN)、多元散射校正(multiplicative scatter correction, MSC)、 S-G(Savitzky-Golay smoothing)变换、滑动平均滤波(moving average filter, MAF)、小波变换(wavelet transform, WT)、一阶差分(first difference, FD)和二阶差分(second difference, SD)。

1.6 特征波长选取

特征波长的选取可以大大降低样本的维度, 简化模型; 同时可以剔除不相关或冗余信息, 提升模型预测能力和稳健性。本研究采用竞争自适应重加权采样算法(competitive adaptive reweighted sampling, CARS)、区间随机蛙跳算法(interval Random Frog, iRF)和模拟退火算法(simulated annealing, SA)进行特征波长选取。

1.7 校正建模

采用了多元线性回归(multiple linear regression, MLR)、偏最小二乘(partial least squares, PLS)、支持向量机回归(support vector regression, SVR)以及随机森林回归(random forest regression, RFR), 用于构建光谱信息与目标组分之间的分析模型。

1.8 模型评估

评估模型的标准为校正集、验证集、预测集的均方根误差(root mean square error, RMSE), 即RMSEC、 RMSEV和RMSEP, 以及校正集、验证集、预测集的决定系数( $R_{c}^{2}$ 、 $R_{v}^{2}$ 和 $R_{p}^{2}$ )和剩余预测偏差(residual predictive deviation, RPD)。理想的模型应有较低的RMSE和较高的R²及RPD^[11]。 R²介于0~1之间, 越接近1表明模型预测效果越好; RPD< 1.5表明模型预测能力较差; 1.5< RPD< 2表明模型预测能力一般; 2.0< RPD< 2.5表明模型预测能力较好; 2.5< RPD< 3表明模型预测能力很好, 可用, 但预测精度有待提高; RPD> 3则表明模型预测能力非常好, 可用于实际应用。

2 结果与讨论

2.1 生物量的高光谱分析

2.1.1 高光谱采集及预处理

将每次采集的25份斜生四链藻(T. obliquus)藻液样本的高光谱数据按18∶ 7分为训练集和预测集, 即200个光谱数据中随机选择144个作为训练集, 56个作为预测集。同时, 采用偏最小二乘(PLS)进行全波段建模, 评估不同预处理方法的优劣, 最终选定较为良好的预处理方法。表1为200个藻液样本生物量范围, 表2为不同光谱预处理方法处理后的建模效果。

表1 斜生四链藻藻液样本中生物量范围(mg· L^-1) Table 1 Biomass range of T. obliquus liquid samples

表2 不同光谱预处理方法对藻液中生物量建模结果评估 Table 2 Evaluation of biomass model using different spectral preprocessing methods

预处理方法	训练集(144个)				预测集(56个)
预处理方法	RMSEC	$R_{c}^{2}$	RMSEV	$R_{v}^{2}$	RMSEP	$R_{p}^{2}$	RPD
raw	44.949 9	0.955 3	45.434 1	0.948 9	45.541 7	0.896 5	3.329 5
autoscaling	45.251 8	0.952 7	46.231 4	0.943 0	45.499 2	0.906 2	3.329 5
SNV	59.118 4	0.918 7	60.702 3	0.895 1	60.718 4	0.829 1	2.515 0
MC	44.820 9	0.954 1	45.570 7	0.944 3	45.644 3	0.905 0	3.329 5
min-max	44.281 2	0.955 9	45.201 8	0.945 8	46.688 9	0.895 7	3.329 5
VN	39.079 8	0.965 5	39.461 1	0.958 6	40.712 8	0.922 6	3.789 7
MSC	49.678 6	0.943 2	51.368 1	0.923 6	52.456 7	0.870 6	2.978 5
S-G	44.592 5	0.953 2	45.376 5	0.940 7	45.676 3	0.910 0	3.329 2
MAF	45.996 5	0.952 1	46.828 5	0.943 5	46.025 3	0.899 3	3.269 7
WT	43.657 6	0.956 6	44.455 0	0.946 0	44.472 7	0.907 4	3.411 8
FD	70.396 6	0.882 8	72.734 6	0.838 7	74.216 8	0.744 3	2.094 9
SD	84.770 0	0.822 2	97.823 8	0.692 1	94.078 0	0.597 5	1.699 6

表2 不同光谱预处理方法对藻液中生物量建模结果评估 Table 2 Evaluation of biomass model using different spectral preprocessing methods

由表2可知, 原始光谱(raw)在校正集中RMSEC为44.949 9, 决定系数 $R_{c}^{2}$ 为0.955 3, 在预测集中RMSEP为45.541 7, 决定系数 $R_{p}^{2}$ 为0.896 5, RPD为3.329 5, 模型预测效果较好, 但存在一定过拟合现象( $R_{c}^{2}$ > $R_{v}^{2}$ > $R_{p}^{2}$ )。与Raw光谱对比, autoscaling、 MC、 min-max、 VN、 S-G变换、 MAF、 WT预处理方式预测结果也较好; 而SNV、 MSC预处理后模型预测能力相对较弱; FD、 SD预处理预测结果不佳。因此采用上述8种预处理效果较好的方式进行后续的特征波段选择。

2.1.2 光谱特征选择

采用上述8种方式预处理光谱数据, 利用CARS进行特征选择, 并结合PLS进行建模效果评价。结果如图3所示, 不同预处理方式下CARS选择的特征波段数并不相同, 其中S-G变换选择了33个波段, raw选择了33个波段, MC选择了24个波段, WT选择了21个波段, min-max选择了53个波段, autoscaling选择了12个波段, MAF选择了46个, VN选择了11个波段。经CARS算法的特征选择后, 各个光谱的RMSE在25至41之间, $R_{p}^{2}$ 也大于0.92。其中, 光谱经VN预处理后选择的特征波段最少(11个), RMSE值最小, 且 $R_{c}^{2}$ (0.983 2)和 $R_{p}^{2}$ (0.972 2)显著大于其他预处理方式, RPD为5.854 2, 表现出良好的预测能力^[11]。

	Figure Option View Download New Window
	图3 不同预处理方式下藻液中生物量CARS特征选择建模结果评估Fig.3 Evaluation of microalgal liquid biomass model by CARS feature selection under different preprocessing methods

2.1.3 光谱建模

根据特征波段分析结果, 最终选择VN预处理光谱数据, 然后采用CARS选择特征波段建立CARS-PLS、 CARS-MLR模型和CARS-SVM模型。其结果见表3。

表3 经不同算法处理的藻液中生物量建模评估结果 Table 3 Evaluation results of biomass model by different modeling algorithms

建模方法	训练集(144个)				预测集(56个)
建模方法	RMSEC	$R_{c}^{2}$	RMSEV	$R_{v}^{2}$	RMSEP	$R_{p}^{2}$	RPD
CARS-PLS	27.055 7	0.983 2	27.110 5	0.978 8	24.921 1	0.972 2	5.854 2
CARS-MLR	23.459 1	0.987 5	26.173 3	0.982 0	26.992 0	0.966 9	6.212 1
CARS-SVR	148.109 2	0.037 9	148.103 5	0.260 6	153.479 5	-0.012 9	0.998 8

表3 经不同算法处理的藻液中生物量建模评估结果 Table 3 Evaluation results of biomass model by different modeling algorithms

由表3可知, CARS-PLS和CARS-MLR预测精度, 泛化能力都很好, 较全波段建模, 整体模型预测能力有较大提升, 而CARS-SVR模型效果较差。综合考量, 本实验最终选择VN光谱预处理方式结合CARS-MLR进行建模。其模型公式如下

$\begin{array}{l} y = - 41.0966 - 21806.07234 X_{452.35 nm} + \\ 16779.8196 X_{487.46 nm} + 126600.4941 X_{536.53 nm} - \\ 89997.8152 X_{537.76 nm} - 165549.437 X_{593.75 nm} + \\ 83791.8857 X_{610.06 nm} - 399601.4261 X_{654.22 nm} + \\ 380768.4524 X_{655.49 nm} + 214234.5269 X_{714.04 nm} - \\ 188444.2729 X_{715.32 nm} - 33342.1435 X_{940.81 nm} \end{array}$ (1)

式(1)中, X_i为波段第i个波段经过VN处理后的光谱值。所选波段中452.35、 487.46、 536.53、 537.76和593.75 nm波段与色素有关; 610.06、 654.22、 655.49、 714.04和715.32 nm波段属于C— H基团振动谱带^[7]; 940 nm属于水的吸收范围^[9]; 生物量特征波段选择与前人研究一致^[12]。图4为光谱数据经VN预处理后基于CARS-MLR模型的斜生四链藻藻液生物量的预测结果。

	Figure Option View Download New Window
	图4 基于CARS-MLR模型的斜生四链藻藻液生物量的预测结果Fig.4 Prediction result of biomass of T. obliquus liquid based on CARS-MLR model

2.1.4 光谱成像

高光谱图像不仅能够对生物量浓度做出准确预测, 还可将模型应用于图像的每个像素点。通过对每个像素点的生物量浓度进行预测, 从而得到生物量在高光谱图像中的分布图。图5(a— h)为CARS-MLR模型预测斜生四链藻藻液样本中生物量的高光谱图像反演热力图。可以看出, 从培养第9天起[图5(a— e)], 斜生四链藻生长速率显著增加, 分析认为培养前期(D1— D9)微藻以适应环境为主(调整期), 生物量增长较为滞缓, 而从D9起进入生长指数期。

	Figure Option View Download New Window
	图5 磁场和绿光培养下斜生四链藻藻液中生物量分布的化学成像图Fig.5 Chemical imaging of biomass distribution in liquid suspense of T. obliquus under MF and green LED exposure

2.2 碳水化合物的高光谱分析

2.2.1 光谱预处理

按同“ 2.1.1” 的方式将藻液样本分为训练集和预测集。斜生四链藻藻液中碳水化合物浓度范围如表4所示。

表4 斜生四链藻藻液样本中碳水化合物含量范围(mg· L^-1) Table 4 Carbohydrate range of T. obliquus liquid samples (mg· L^-1)

以PLS建模, 对比研究12种光谱数据预处理方式的处理效果(表5)。结果表明, 12种预处理方式并没有显著增强模型预测能力, 有些方式反而降低了模型的R²。同时, 包括raw在内, 几个预测能力较好的预处理方式如autosacling、 MC、 S-G变换、 MAF和WT, 其 $R_{p}^{2}$ 也仅为0.84~0.87, 且与 $R_{c}^{2}$ 相比有明显下降, 说明模型存在过拟合现象。 RPD较高值也只约为2.8, 说明模型预测精度有待提高, 这可能与波段数量过多造成“ 修斯(Hughes)” 效应有关^[13]。

表5 不同光谱预处理方法对藻液中碳水化合物含量建模结果评估 Table 5 Evaluation of carbohydrate model using different spectral preprocessing methods

预处理方法	训练集(144个)				预测集(56个)
预处理方法	RMSEC	$R_{c}^{2}$	RMSEV	$R_{v}^{2}$	RMSEP	$R_{p}^{2}$	RPD
raw	11.682 7	0.935 4	12.177 4	0.914 6	11.704 0	0.862 2	2.878 7
autoscaling	11.430 1	0.936 7	12.205 0	0.912 2	12.330 1	0.855 0	2.878 7
SNV	14.847 8	0.889 0	15.423 2	0.838 3	14.416 0	0.815 7	2.181 2
MC	11.193 3	0.939 5	11.605 6	0.920 1	12.821 9	0.842 2	2.878 7
min-max	16.179 9	0.869 3	20.254 5	0.824 7	19.663 5	0.616 0	2.004 1
VN	21.888 1	0.743 3	23.258 1	0.708 0	25.011 9	0.411 8	1.454 3
MSC	15.288 9	0.888 3	15.774 9	0.847 0	15.756 1	0.743 8	2.164 3
S-G	11.361 8	0.938 5	11.838 9	0.919 3	11.678 8	0.872 3	2.878 6
MAF	11.722 2	0.935 7	12.280 5	0.909 4	11.316 8	0.872 5	2.842 9
WT	11.391 1	0.936 6	12.212 4	0.911 1	11.536 2	0.879 3	2.876 8
FD	11.157 2	0.939 7	12.332 3	0.902 6	14.351 9	0.808 7	2.696 8
SD	15.057 4	0.889 4	19.695 8	0.759 9	20.061 5	0.612 9	2.256 6

表5 不同光谱预处理方法对藻液中碳水化合物含量建模结果评估 Table 5 Evaluation of carbohydrate model using different spectral preprocessing methods

2.2.2 光谱特征选择

在光谱预处理的基础之上, 选择raw光谱、 autoscaling、 MC、 S-G变换、 MAF, WT这6种效果相对好的预处理方式结合区间随机蛙跳(iRF)的方法进行光谱特征选择, 利用PLS算法建模, 其评估结果见图6。

	Figure Option View Download New Window

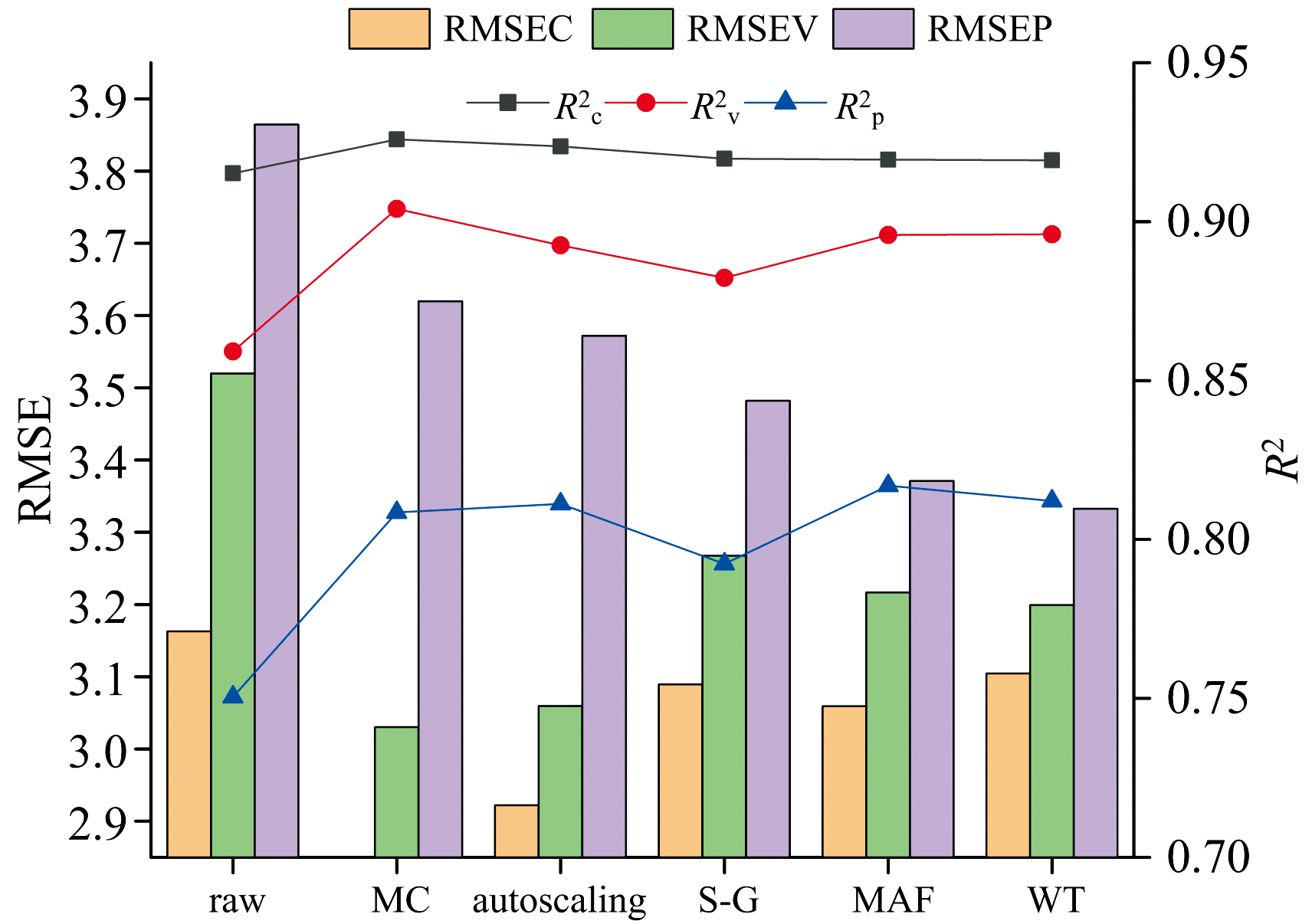

	图6 不同预处理方式下藻液中碳水化合物含量iRF特征选择建模结果评估Fig.6 Evaluation of microalgal liquid carbohydrate model by iRF feature selection under different pretreatment methods

对比全波段建模, 经特征选择后构建的模型整体预测能力均有所提升, 其中raw、 MC、 autoscaling和WT特征选择模型的RMSEP与 RMSEC较全波段模型有所下降, 且 $R_{p}^{2}$ 上升至0.87~0.89之间, 模型可用性指标RPD也有所上升。特征选择不仅降低了维度, 模型预测能力还因此增强^[14]。综合三个指标, raw选择的6个波段(981.7、 985.0、 988.4、 1 142.9、 1 146.3和1 149.7 nm)模型预测能力最好。由图2(b)中可以看出波段位于反射光谱两个波谷处, 即吸收峰处, 与含氢基团(O— H、 N— H、 C— H)振动的合频和倍频吸收处较为吻合, 980 nm 为O— H基团的二级倍频处, 1 150 nm附近为C— H二级倍频处, 与碳水化合物基团相关^{[9, 10]}。

2.2.3 光谱建模

基于iRF特征选择, 评估了PLS、 MLR、 SVR以及随机森林(RFR)这四种算法的建模效果。结果见表6, 可以看出iRF-RFR建模效果最好, RMSEP降到了2.271 4, $R_{p}^{2}$ 提高到了0.995 5, 并且与 $R_{c}^{2}$ 相比相差非常小, 表现出了模型的高精度和稳定性^[6]; 其次是iRF-PLS和iRF-MLR, 而iRF-SVR则效果很不理想。综合考量, 最终选择iRF-RFR进行进一步建模分析, 图7为raw光谱基于iRF-RFR模型的斜生四链藻藻液中碳水化合物含量的预测结果。

表6 经不同算法处理的藻液中碳水化合物含量建模评估结果 Table 6 Evaluation results of carbohydrate model of different modeling algorithms

建模方法	训练集(144个)				预测集(56个)
建模方法	RMSEC	$R_{c}^{2}$	RMSEV	$R_{v}^{2}$	RMSEP	$R_{p}^{2}$	RPD
iRF-PLS	10.373 9	0.948 5	10.449 5	0.940 6	10.557 0	0.896 4	3.165 5
iRF-MLR	10.013 9	0.951 7	10.512 8	0.938 5	11.140 8	0.889 7	3.089 7
iRF-SVR	3.205 6	0.995 3	29.224 8	0.933 2	20.569 4	0.594 1	4.928 0
iRF-RFR	1.204 9	0.999 3	2.682 6	0.995 2	2.271 4	0.995 5	36.156 4

表6 经不同算法处理的藻液中碳水化合物含量建模评估结果 Table 6 Evaluation results of carbohydrate model of different modeling algorithms

	Figure Option View Download New Window

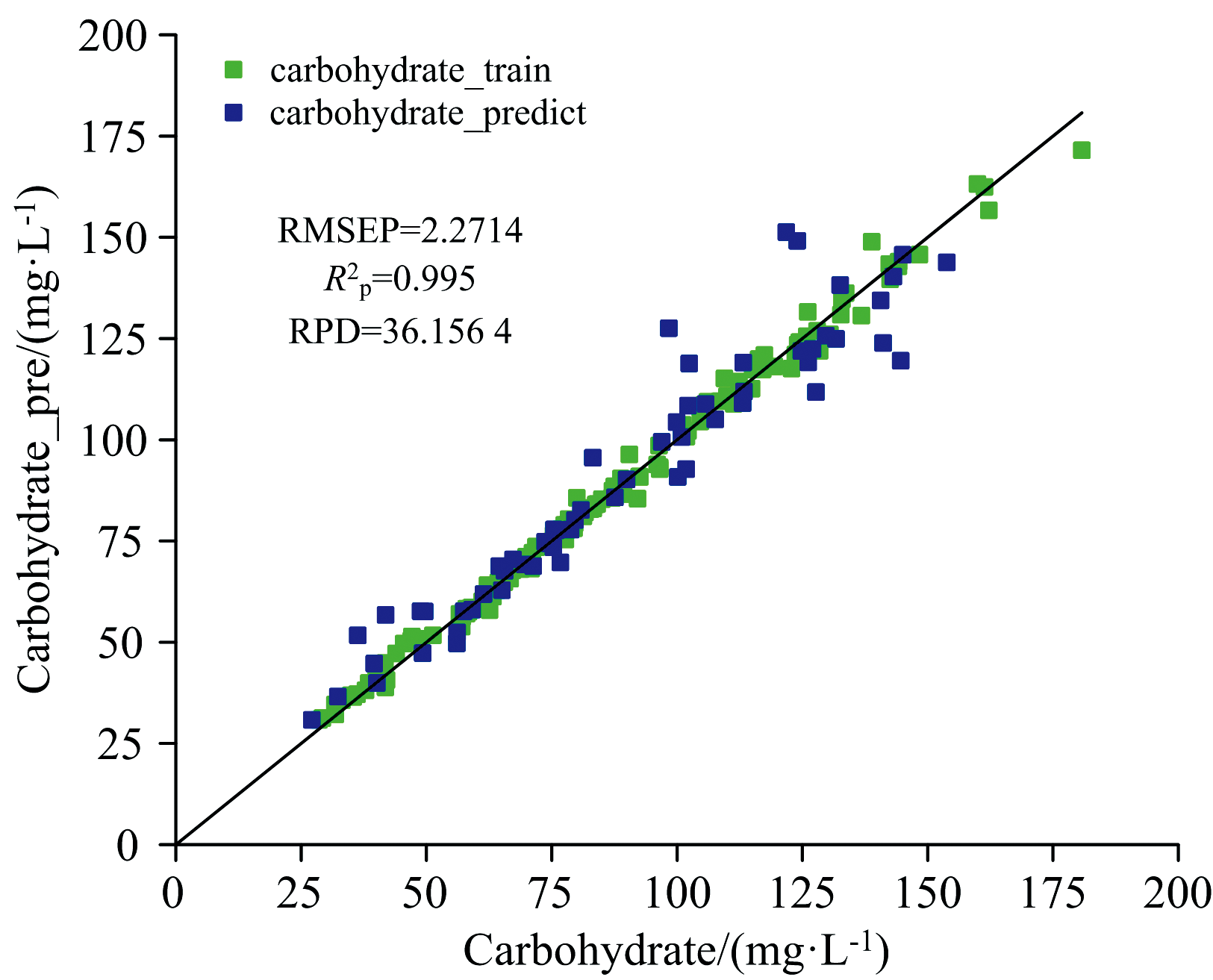

	图7 基于iRF-RFR模型的斜生四链藻藻液中碳水化合物含量的预测结果Fig.7 Prediction result of carbohydrate of T. obliquus liquid based on iRF-RFR model

2.2.4 光谱成像

采用iRF-RFR模型, 对斜生四链藻选定的藻液ROI区域的每个像素点进行反演, 得到每个像素点碳水化合物的浓度值, 形成其在藻液ROI区域的空间分布图。图8为采用30 mT的磁场结合100 μ mol· m^-2· s^-1环绕式LED绿光连续培养15 d的斜生四链藻藻液中碳水化合物的丰度变化。可以看出, 随着培养时间延长, 藻液中碳水化合物浓度逐渐增大, 尤其是从培养第11天起, 碳水化合物的累积效率明显增加。但相对于生物量的增长有一定的滞后性, 可能的解释是随着微藻密度的增加, 藻液透光性明显降低, 反过来抑制了微藻的光合作用, 从而导致光合作用的主要产物— — 碳水化合物合成的减缓^[15]。

	Figure Option View Download New Window
	图8 磁场和绿光培养下斜生四链藻藻液中碳水化合物分布的化学成像图Fig.8 Chemical imaging of carbohydrate distribution in liquid suspense of T. obliquus under MF and green LED exposure

2.3 蛋白质的高光谱分析

2.3.1 光谱预处理

按同“ 2.1.1” 的方式将200个斜生四链藻藻液光谱数据分为训练集和预测集。藻液中蛋白质的浓度范围见表7。对比分析12种光谱数据预处理方法的效果, 表明raw光谱、 autoscaling、 MC、 S-G变换、 MAF和WT效果相对较好(表8)。

表7 斜生四链藻藻液样本中蛋白质含量范围(mg· L^-1) Table 7 Protein range of T. obliquus liquid samples

表8 不同光谱预处理方法对藻液中蛋白质含量建模结果评估 Table 8 Evaluation of protein model using different spectral preprocessing methods

预处理方法	训练集(144个)				预测集(56个)
预处理方法	RMSEC	$R_{c}^{2}$	RMSEV	$R_{v}^{2}$	RMSEP	$R_{p}^{2}$	RPD
raw	3.472 2	0.897 6	3.512 2	0.877 0	3.645 0	0.771 6	2.236 2
autoscaling	3.426 1	0.895 0	3.505 2	0.859 6	3.918 1	0.762 9	2.236 2
SNV	4.046 5	0.853 0	4.155 1	0.809 3	4.192 3	0.716 2	1.930 6
MC	3.483 1	0.868 0	3.935 3	0.830 3	4.582 7	0.647 2	1.924 1
min-max	4.017 4	0.859 3	4.910 9	0.786 6	5.871 3	0.375 1	1.860 5
VN	5.294 3	0.719 0	5.809 7	0.659 4	6.568 2	0.346 0	1.390 8
MSC	3.886 1	0.868 0	3.935 3	0.830 3	4.582 7	0.647 2	1.924 1
S-G	3.503 8	0.896 0	3.544 1	0.871 9	3.659 5	0.767 9	2.236 1
MAF	3.622 8	0.889 3	3.774 8	0.849 5	3.502 0	0.783 2	2.220 4
WT	3.465 2	0.895 5	3.529 0	0.875 7	3.683 6	0.779 8	2.235 4
FD	3.130 6	0.910 7	3.528 6	0.867 1	4.462 1	0.706 3	2.233 9
SD	3.737 1	0.875 7	4.982 1	0.726 5	4.917 7	0.607 4	2.069 4

表8 不同光谱预处理方法对藻液中蛋白质含量建模结果评估 Table 8 Evaluation of protein model using different spectral preprocessing methods

2.3.2 光谱特征选择

针对蛋白质含量的判别分析, 藻液高光谱数据经预处理后采用模拟退火算法(SA)进行特征选择, 并利用MLR算法评估所选特征波段的建模效果。结果见图9, 对比全波段PLS建模, WT预处理结合SA-MLR模型预测效果最好, 过拟合现象最轻微, 与WT-全波段PLS建模相比, RMSEP由3.683 6下降至3.332 4, $R_{p}^{2}$ 由0.779 8上升至0.812 1; RPD由2.235 4上升至2.477 9, 模型相关指标均有所提升; 但此时的 $R_{p}^{2}$ 和RPD依然相对较低, 故需要改进或者采用其他算法建模以更好地提升预测能力。 WT预处理的光谱数据经过SA特征选择, 最终获得6个特征波段, 分别为958.2、 1 146.3、 1 348.4、 1 409.1、 1 537.5和1 547.6 nm。 958.2 nm位于游离的O— H的吸收谱带附近; 1 146.3、 1 348.4和1 409.1 nm是C— H二级倍频和组合频的吸收峰; 1 537.5和1 547.6 nm则与N— H基团相关, 这些波段所关联的化学基团皆是蛋白质的重要组成^{[10, 16]}。

	Figure Option View Download New Window
	图9 不同预处理方式下藻液中蛋白质含量SA特征选择建模结果评估Fig.9 Evaluation of microalgal liquid protein model by SA feature selection under different pretreatment methods

2.3.3 光谱建模

在前期SA-MLR的基础上, 对选择的特征波段采用PLS、 SVR以及随机森林回归(RFR)算法进行建模, 并比较这几种方法的建模效果。结果如表9所示, 总体以SA-RFR建模效果最佳。图10为光谱数据经WT预处理后基于SA-RFR模型的斜生四链藻藻液中蛋白质含量的预测结果。

表9 经不同算法处理的藻液中蛋白质含量建模评估结果 Table 9 Evaluation results of protein model by different modeling algorithms

建模方法	训练集(144个)				预测集(56个)
建模方法	RMSEC	$R_{c}^{2}$	RMSEV	$R_{v}^{2}$	RMSEP	$R_{p}^{2}$	RPD
SA-PLS	3.929 6	0.863 8	4.011 6	0.896 0	4.187 3	0.812 1	2.002 9
SA-MLR	3.164 0	0.914 8	3.254 6	0.884 3	3.243 6	0.825 8	2.477 9
SA-SVR	3.640 5	0.884 2	3.587 2	0.865 7	3.669 0	0.781 3	2.186 5
SA-RFR	0.810 8	0.994 6	2.075 0	0.954 9	2.322 1	0.908 9	10.115 6

表9 经不同算法处理的藻液中蛋白质含量建模评估结果 Table 9 Evaluation results of protein model by different modeling algorithms

	Figure Option View Download New Window
	图10 基于SA-RFR模型的斜生四链藻藻液中蛋白质含量的预测结果Fig.10 Prediction result of protein of T. obliquus liquid based on SA-RFR model

2.3.4 光谱成像

采用前期优化筛选的SA-RFR模型对斜生四链藻藻液中的ROI区域的每个像素点进行反演, 得到每个像素点的蛋白质浓度值, 进而描绘出蛋白质在ROI区域上的丰度分布图(图11)。从图可以看出, 培养前7天, 藻液中蛋白质含量增加速率较缓慢, 但从培养D9起, 蛋白质累积效率显著增高, 与生物量的变化较为同步, 可能是本研究采用的培养条件对斜生四链藻中蛋白质含量占比影响较小^[8]。

	Figure Option View Download New Window
	图11 磁场和绿光培养下斜生四链藻藻液中蛋白质分布的化学成像图Fig.11 Chemical imaging of protein distribution in liquid suspense of T. obliquus under MF and green LED exposure

3 结论

利用多种化学计量学算法(12种光谱预处理方式、 3种特征选择算法和4种建模方法)对斜生四链藻(T. obliquus)生长过程中采集的VIS/NIRS 高光谱数据与生物量、碳水化合物和蛋白质含量进行了建模分析。通过采用以往研究^{[3, 4, 5, 7, 9]}更大量的藻液样本数(200个), 有效保证了建模效果的准确性和鲁棒性。同时, 采用HSI技术将培养周期内8个不同时段(第1、 3、 5、 7、 9、 11、 13和15天)藻液中的组分丰度分布变化进行了可视化展示。结果表明, VN处理结合CARS-MLR算法对生物量的预测效果最好, $R_{p}^{2}$ 为0.967; Raw光谱结合iRF-RFR预测碳水化合物取得了较佳的预测结果( $R_{p}^{2}$ =0.995); 蛋白质预测的最优效果是采用WT预处理结合SA-RFR模型实现, $R_{p}^{2}$ 也大于0.9。 HSI成像结果显示, 30 mT的磁场结合100 μ mol· m^-2· s^-1环绕式LED绿光培养第9天起, 斜生四链藻藻液中生物量和蛋白质增长速率显著提高, 而碳水化合物含量则从培养第11天起出现快速增长。采用HSI结合化学计量学方法能够对斜生四链藻生长过程中的生物量、碳水化合物和蛋白质进行快速无损检测, 展示出HSI技术在斜生四链藻商业化养殖中的巨大应用潜力, 有助于降低微藻培养成本, 实现精细化管理。

参考文献

文献列表

[1]	Barten R, Djohan Y, Evers W, et al. Journal of Biotechnology, 2021, 336: 56. [本文引用:1]
[2]	Xu J, Gu B, Tian G. Artificial Intelligence in Agriculture, 2022, 6: 10. [本文引用:1]
[3]	Xu Z, Jiang Y, Ji J, et al. Optics Express, 2020, 28: 30686. [本文引用:2]
[4]	Lian L, Hu X, Huang Z, et al. PLOS ONE, 2021, 16(8): e0254864. [本文引用:2]
[5]	Lorenzo F R, Lorenzo M P, Castilla L H, et al. Water Science & Technology, 2022, 86(1): 211. [本文引用:3]
[6]	Liu J, Zeng L, Ren Z. Applied Spectroscopy Reviews, 2020, 55(1): 26. [本文引用:2]
[7]	Chu B, Chen K, Pan X, et al. Computers and Electronics in Agriculture, 2021, 182: 106046. [本文引用:4]
[8]	Li C, Hu Z, Gao Y, et al. Journal of Biotechnology, 2022, 351: 1. [本文引用:3]
[9]	Li X, Chen K, He Y. Algal Research, 2020, 45: 101680. [本文引用:4]
[10]	CHU Xiao-li(褚小立). Molecular Spectroscopy Analytical Technology Combined with Chemometrics and Its Applications(化学计量学方法与分子光谱分析技术). Beijing: Chemical Industry Press(北京: 化学工业出版社), 2011. [本文引用:4]
[11]	Ferrara G, Marcotuli V, Didonna A, et al. Horticulturae, 2022, 8(7): 613. [本文引用:2]
[12]	Challagulla V, Walsh K B, Subedi P. BioEnergy Research, 2014, 7: 306. [本文引用:1]
[13]	Fabiyi S D, Murray P, Zabalza J, et al. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing, 2021, 14: 12312. [本文引用:1]
[14]	HAN Jia-qing, ZHOU Gui-xia, HU Jun, et al(韩嘉庆, 周桂霞, 胡军, 等). Spectroscopy and Spectral Analysis(光谱学与光谱分析), 2022, 42(11): 3482. [本文引用:1]
[15]	Chai W S, Tan W G, Munawaroh H S H, et al. Environmental Pollution, 2021, 269: 116236. [本文引用:1]
[16]	JIANG Yan, WU Pei-yi(江艳, 武培怡). Progress in Chemistry(化学进展), 2008, 20(12): 2021. [本文引用:1]

2021

0.0

... 较高的培养成本始终是限制微藻商业化发展的主要瓶颈之一^[1] ...

2022

0.0

... 在智慧农业中, 如何方便、快速、准确地获取作物信息, 是其关键问题之一^[2] ...

2020

0.0

... 例如, Xu等^[3]采用透射光谱对棕囊藻(phaeocystis)生长阶段进行监测 ...

... 通过采用以往研究^{[3,4,5, 7, 9]}更大量的藻液样本数(200个), 有效保证了建模效果的准确性和鲁棒性 ...

2021

0.0

... Lian等^[4]基于高光谱荧光成像技术分析蓝藻色素的分布和浓度 ...

... 通过采用以往研究^{[3,4,5, 7, 9]}更大量的藻液样本数(200个), 有效保证了建模效果的准确性和鲁棒性 ...

2022

0.0

... Lorenzo等^[5]利用高光谱成像技术检测集胞藻(Synechocystis sp ...

... 例如, 属于色素吸收波段的430和680 nm以及属于水分子吸收波段的980 nm处有明显的反射波谷^[5] ...

... 通过采用以往研究^{[3,4,5, 7, 9]}更大量的藻液样本数(200个), 有效保证了建模效果的准确性和鲁棒性 ...

2020

0.0

... 前期文献检索发现, 将HSI应用于微藻生长监测方面研究多集中在油脂及其特性、色素等方面, 对于同作为微藻胞内重要营养成分的碳水化合物、蛋白质等的HSI研究则尚未见报到, 以往研究中所涉及的预处理方法、特征选择方法和建模算法相对较单一, 模型优化有待进一步完善^[6] ...

... 995 5, 并且与 Rc2相比相差非常小, 表现出了模型的高精度和稳定性^[6] ...

2021

0.0

... 前期利用可见/近红外(visible/near infrared, VIS/NIR)HSI对斜生四链藻油脂及脂肪酸不饱和度进行了建模分析及可视化研究, 取得了较好的效果^[7] ...

... , Specim, Finland, 870~1 730 nm, 256 wavebands)获得样本NIR数据^[7] ...

... H基团振动谱带^[7] ...

... 通过采用以往研究^{[3,4,5, 7, 9]}更大量的藻液样本数(200个), 有效保证了建模效果的准确性和鲁棒性 ...

2022

0.0

... s^-1环绕式LED绿光对斜生四链藻生长具有显著促进作用^[8], 故本实验采用此条件培养微藻, 重复25组 ...

... 3 理化测定与分析样本的光谱数据采集后, 立刻采用相应方法对样本中生物量、碳水化合物和蛋白质含量进行分析, 具体方法参考文献[8] ...

... 从图可以看出, 培养前7天, 藻液中蛋白质含量增加速率较缓慢, 但从培养D9起, 蛋白质累积效率显著增高, 与生物量的变化较为同步, 可能是本研究采用的培养条件对斜生四链藻中蛋白质含量占比影响较小^[8] ...

2020

0.0

... H有关^[9] ...

... 940 nm属于水的吸收范围^[9] ...

... H二级倍频处, 与碳水化合物基团相关^[9,10] ...

... 通过采用以往研究^{[3,4,5, 7, 9]}更大量的藻液样本数(200个), 有效保证了建模效果的准确性和鲁棒性 ...

2011

0.0

... H吸收谱带^[10], 也出现反射率降低 ...

... 本研究采用12种较为常用的预处理方法^[10], 包括原始光谱(raw)、标准化(autosacling)、标准正态化(standard normal variate transform, SNV)、均值中心化(mean centering, MC)、最大最小归一化(min-max)、矢量归一化(vector normalization, VN)、多元散射校正(multiplicative scatter correction, MSC)、 S-G(Savitzky-Golay smoothing)变换、滑动平均滤波(moving average filter, MAF)、小波变换(wavelet transform, WT)、一阶差分(first difference, FD)和二阶差分(second difference, SD) ...

... H二级倍频处, 与碳水化合物基团相关^[9,10] ...

... H基团相关, 这些波段所关联的化学基团皆是蛋白质的重要组成^{[10, 16]} ...

2022

0.0

... 理想的模型应有较低的RMSE和较高的R²及RPD^[11] ...

... 854 2, 表现出良好的预测能力^[11] ...

2014

0.0

... 生物量特征波段选择与前人研究一致^[12] ...

2021

0.0

... 效应有关^[13] ...

2022

0.0

... 特征选择不仅降低了维度, 模型预测能力还因此增强^[14] ...

2021

0.0

... 碳水化合物合成的减缓^[15] ...

2008

0.0

... H基团相关, 这些波段所关联的化学基团皆是蛋白质的重要组成^{[10, 16]} ...
