由于自然闪电发生的时空随机性和瞬时性, 光谱分析成为研究闪电放电通道内部微观物理特性的有效途径。 随着摄像技术的发展, 尤其是高速摄像机的发展, 近年来闪电光谱观测取得了很大进展, 不仅限于对回击过程的光谱研究, 也扩展到了对闪电其他放电过程的光谱研究, 如先导、 连续电流和M分量。 Warner等^[1]2011年报道了利用高速无狭缝摄谱仪观测的闪电先导过程的光谱图片。 高速摄谱仪是以高速摄像机为记录系统, 由于其高感光灵敏度、 记录时长和拍摄速率, 为连续电流和先导这些弱放电过程的光谱观测提供了技术保障。 Xue等^[2]2015年报道了利用高速无狭缝摄谱仪首次观测到一次双极性自然闪电两次回击放电后发生的长连续电流过程的光谱, 定性分析了其光谱特征。 王雪娟等^[3]2016年报道了连续电流过程的光谱特征与电场特征之间的相关性。

通常, 存在连续电流过程的闪电被称为热闪电, 这类闪电产生的危害是平常没有连续电流闪电的好几倍, 所以研究闪电连续电流过程放电通道内部的微观物理特性参数至关重要。 尤其研究放电通道的温度对预防连续电流引起的雷电灾害事故可提供重要的科学依据。 Wang等^[4]利用一次闪电首次回击后连续电流过程叠加的三个M分量的光谱资料, 与相应回击对比, 研究了M分量放电通道的温度和电子密度特性。 但迄今为止, 关于整个连续放电过程中通道内部物理参数随时间演化特性的研究工作还非常少。 本文利用由高速无狭缝摄谱仪观测得到的一次闪电连续电流过程的光谱资料, 依据等离子体理论, 计算了闪电连续电流放电过程中电流核心通道和周围电晕通道的温度, 研究了它们在整个持续放电过程中随时间的演化特征, 并分析了沿通道的变化。 为探讨闪电连续电流过程的物理机制以及通道的电流传输特性都具有重要意义。

将等离子体理论运用在闪电通道中, 需建立以下两个基本假设: (1) 闪电辐射光谱中的一些主要谱线, 如一次电离的氮离子线(NⅡ )、 中性氮、 氧原子线(NⅠ 和OⅠ ), 满足光学薄。 这已被Uman和Orville^[5]研究证实。 (2) 通道满足局域热力学平衡状态(LTE)。 研究表明^[6], 闪电回击通道内各离子和电子达到准静态平衡的时间在0.01 μ s的量级。 因此, 闪电通道可以近似利用LTE来描述。

基于以上基本假设, 闪电单位立体角内辐射的谱线强度可表示为^[7]

I=hν4πN0giAig0e-Ei/kT(1)

式(1)中, h, k, ν , N₀和g分别为普朗克常量、 玻尔兹曼常数、 谱线频率、 基态粒子数和统计权重, E_i是i激发态原子或者离子具有的能量, A_i为电子从基态跃迁到激发态i的跃迁几率, T为温度。

将式(1)可改写为

IλgiAi=hN0c4πg0e-Ei/kT(2)

两边取常用对数, 进一步可得

lnIλgiAi=lnhN0c4πg0+lne-Ei/kT(3)

对于同种元素的多条离子或者原子谱线, 可将 lnhN0c4πg0看作常数c1,所以由式(3)可得多谱线计算温度的表达式^[4]

lnIλgA=-EkT+c1(4)

因此, 选取同一元素的多条离子或者原子谱线, 依据谱线相对强度I、 波长λ 、 统计权重g、 跃迁几率A、 激发能E, 以E和ln(Iλ /gA)为横、 纵坐标轴拟合直线, 便可由直线斜率得到温度。

由于闪电是一个窄而长的发光体, 且观测距离远远大于放电通道的直径, 因此在观测试验中, 将闪电通道直接看作为有效狭缝, 保证摄谱仪有充足的进光量, 这样便能够清楚记录到远处的闪电光谱。 且所记录的谱线形状和原始放电通道的形状一致, 因此可以根据谱线外形研究各物理量沿通道的变化特性。 本资料是由无狭缝摄谱仪在青海大通拍摄到的一次云对地自然闪电首次回击后的连续电流过程, 持续时间约为60 ms^[3]。 高速摄谱仪的记录速度为6 500帧· s^-1, 分辨率为1 280× 400。 所得光谱的波长范围为400~1 000 nm, 分辨率约为1.1 nm。

在此连续电流的初期有三个较强的M分量, M分量是指在连续电流阶段通道微弱发光时亮度突然增强的现象。 图1给出了这次闪电首次回击和回击后连续电流初期2.46 ms内的原始通道变化图。 图1中, R表示回击, M1— M3表示三个M分量。 规定回击的起始时间为0 ms, 三个M分量的发生时间分别为0.154, 0.770和1.386 ms, 每两个相邻M分量的时间间隔都为0.616 ms。 回击R之前只拍摄到了两张先导图片。 第一张先导图片对应的时刻是-2.618 ms, 第二张先导图片对应的时刻是-2.464 ms。 由闪电回击通道的分支方向向下, 得出此闪电先导为下行先导。 可以发现, 在-2.618 ms时对应的先导通道长度明显大于在-2.464 ms时对应的先导通道长度, 同时在-2.618 ms时的先导通道发光也更强。 将M1和M2发生时的放电通道与回击R发生时的放电通道进行比较, 可以看出, 在M1和M2发生时, 靠近地面的通道亮度和径向发光范围均小于靠近云端通道的亮度和径向发光范围。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 回击和连续电流过程的原始发光图片Fig.1 The original pictures of the return stroke and the continuing current process

图2(a)给出了此闪电首次回击及连续电流过程对应通道某一高度的谱线图, 波长范围为400~1 000 nm。 可以看出, 在整个连续电流放电过程中, 辐射光谱结构整体一致, 谱线图的构成大体相同。 激发能较高(20 eV以上)的NⅡ 线是可见波段谱线的主要组成部分, 激发能较低(10 eV左右)的NⅠ 和OⅠ 线是近红外波段谱线的主要组成部分。 同时也可以看出, 在回击0 ms时, 光谱中可见波段的离子线强度较强, 红外波段的原子线强度相对较弱; 在之后的连续电流过程, 光谱中红外原子线强度大于可见波段的离子线强度, 且随时间强度缓慢减弱。 上述分析说明: 在闪电回击之后的连续电流过程中, 通道发光主要由红外波段的原子辐射贡献。 这对闪电的光学观测等研究有一定的指导作用。

图2

Fig.2

	Figure Option ViewDownloadNew Window

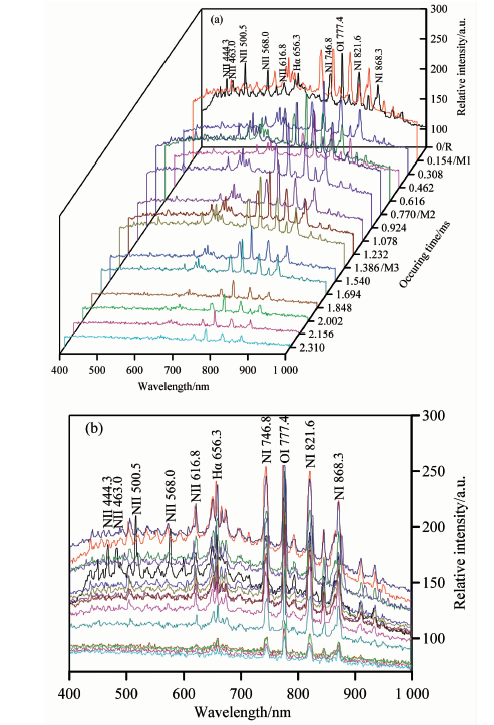

	图2 (a) 整个放电过程通道某一高度处的谱线图; (b) 图(a)的正面投影图Fig.2 (a) The spectra at a given height during the discharge process; (b) The front Projection of Fig.2(a)

为了更清晰地分析整个放电过程中各发射谱线随时间的变化, 给出了对应图2(a)的正面投影图2(b)。 从图2中可以得出, 可见波段激发能较高的NⅡ 线在回击R放电时最强, 在之后连续电流阶段, 随着云对地通道的持续放电, 离子线强度逐渐变弱, 直到1.540 ms后离子线基本消失(小于观测阈值)。 相反, 连续谱、 氢Hα 线和红外波段的中性原子线NⅠ 或OⅠ 在回击时较弱, 回击后逐渐变强, 后期又逐渐变弱。 氢Hα 线和红外波段的中性原子线在M1时达到最强, 连续谱在M2时达到最强。 但近红外波段的四条强线OⅠ 777.4, NⅠ 746.8, 821.6和868.0 nm在回击和连续电流的整个放电过程的光谱中都可以观测到。

闪电通道是由一个核心通道和其外围的电晕鞘组成^[8]。 电晕鞘也称作电晕通道。 先导储存在窄而长的导电核心通道上的电荷会产生一个超过空气击穿场值的径向电场, 在此电场力的推动下电荷远离核心通道, 直到径向电场小于击穿场值, 最后导致闪电通道由一个窄的核心通道和围绕在其周围的电晕通道组成。 Uman和Orville^[5]研究指出, 闪电辐射光谱中NⅡ 和OⅡ 离子线大部分是由通道核心辐射出。 Orville^[9]报道了在闪电的发射光谱中包含NⅡ , OⅡ , NⅠ 和OⅠ 辐射的通道直径大于只包含NⅡ 和OⅡ 辐射的通道直径。 Wang等^{[3, 10]}通过闪电光谱特征与电场的相关性分析, 也得出闪电光谱中离子线和中性原子线辐射来自其通道径向的不同区域, 具有较高激发能的离子谱线主要是通道核心的辐射, 具有较低激发能的原子谱线主要是外围通道(电晕鞘)的辐射。

因此, 依据等离子体理论, 根据式(4), 分别使用NⅡ 线和OⅠ 线计算了反映闪电首次回击及之后连续电流过程通道核心的温度和外围电晕鞘的温度。 由于同一闪电在放电通道的不同位置, 其物理特性会有所差异。 且为进一步分析温度沿通道的变化特征, 因此沿通道均匀选取了30个位置作为采样点, 如图1所示。 表1给出了回击R和之后连续电流过程通道核心温度T_core和外围电晕温度T_corona在通道30个位置处的平均值。 由于图2(a)和图2(b)中1.540 ms后辐射光谱中NII线基本消失(小于观测阈值), 因此表1中未给出1.540 ms后的核心通道温度。

表1

Table 1

表1(Table 1)

表1 回击R和之后连续电流过程通道核心温度Tcore和外围电晕温度Tcorona沿通道的平均值 Table 1 The average temperatures of the channel core Tcore and the corona sheath Tcorona along the channel for the return stroke R and subsequent continuing current process Time/ms Tcore/K Tcorona/K 0(R) 36 040 19 410 0.154(M1) 43 940 20 050 0.308 42 470 17 220 0.462 43 370 16 170 0.616 42 060 17 740 0.770(M2) 42 560 18 370 0.924 42 480 16 940 1.078 42 650 17 470 1.232 42 610 17 180 1.386(M3) 43 350 17 210 1.540 42 110 16 450 1.694 16 780 1.848 17 360 2.002 17 370 2.156 18 870 2.31 20 500 2.464 18 520

表1 回击R和之后连续电流过程通道核心温度Tcore和外围电晕温度Tcorona沿通道的平均值 Table 1 The average temperatures of the channel core Tcore and the corona sheath Tcorona along the channel for the return stroke R and subsequent continuing current process

由表1可以看出, 根据NII线得到的回击R放电通道核心温度在通道30个位置处的平均值为36 980 K。 Orville^[11]根据NⅡ 离子线计算的回击通道最高温度为36 000 K。 与表1中回击R的结果比较接近。 表1中回击R之后, 连续电流和M分量放电过程中通道核心的温度平均值为42 060~43 940 K。 由于回击R之后连续放电, 通道持续加热, 导致核心通道的温度升高, 连续电流阶段核心通道的温度均高于回击R, 且达到40 000 K以上。 Walker和Christian^[12]利用NⅡ 离子线计算的人工触发闪电回击通道的温度也达40 000 K以上。 另外, 表1中由OⅠ 线得到的回击R和之后连续电流过程外围电晕的温度平均值为16 170~20 500 K。 采用二谱线法^[13], Orville和Henderson^[14]利用中性OⅠ 线分析得到的回击通道温度在13 000~17 000 K之间。 Weidman等^[15]同样采用二谱线法, 利用中性NⅠ 线得到的回击通道温度约为16 000 K。 以上文献报道的结果与表1中依据OⅠ 多谱线法计算得到的电晕温度的平均值较为一致。 闪电放电通道的温度与其放电强度紧密联系, 不同的闪电放电强度, 其对应的通道温度也会有所不同。

图3给出了回击R和之后连续电流过程通道核心温度T_core和外围电晕温度T_corona在通道30个位置处的平均值随时间的演化。 可以看出, 回击R通道核心的温度低于回击之后连续电流阶段通道核心的温度。 M1放电引起通道核心温度明显增大。 M1之后, 随时间的增加, 连续电流阶段通道核心的温度几乎保持不变。 连续电流阶段外围电晕的温度随时间的变化也较小。 除M1外, 回击R外围电晕的温度稍高于之后连续电流阶段外围电晕的温度。

图3

Fig.3

	Figure Option ViewDownloadNew Window

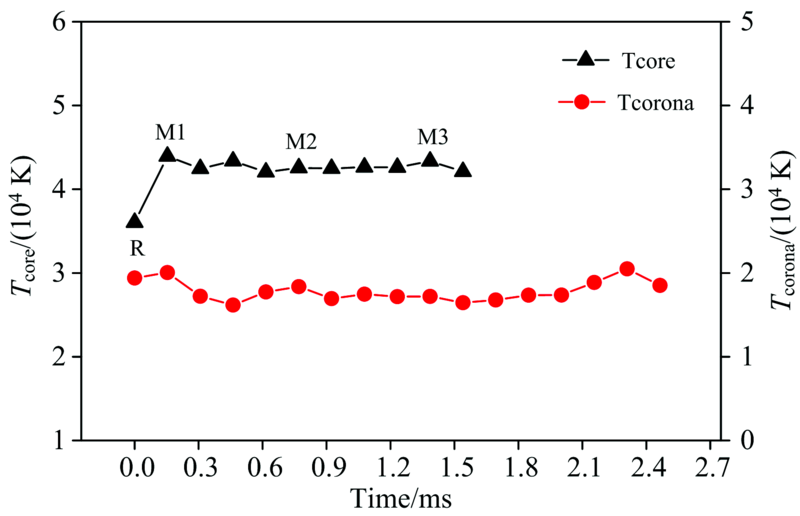

	图3 回击R和之后连续电流过程通道核心温度和外围电晕温度随时间的演化Fig.3 The evolutions with time of the temperatures of the channel core and the corona sheath for the return stroke R and the following continuing current process

图4给出了回击R和之后连续电流阶段通道核心温度T_core沿通道的变化趋势。 由图4可见, 回击R通道高度递增时, 其通道核心的温度有上升的趋势。 这与常规负极性下行闪电回击通道核心温度的变化规律有所不同。 常规负极性下行闪电回击通道核心温度沿通道高度的增大而减小。 由图1可见, 回击R前的先导在-2.618 ms时, 通道发展已接近地面, 而在-2.464 ms时, 通道发展离地面较远, 表明此时先导通道仅在上部被加热。 这也许是引起回击R通道核心温度在底部较小的一个重要因素。 相反, 回击R之后, 整个连续电流阶段(包括M分量), 随通道高度的递增, 每一相应时刻通道核心的温度明显呈现下降的趋势。 与常规负极性下行闪电回击通道核心的温度变化规律一致。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 回击R和之后连续电流过程中通道核心温度沿通道高度的变化Fig.4 Variations of the Tcore along the channel height for R and the continuing current process

图5给出了回击R和之后连续电流阶段外围电晕温度T_corona随通道高度的变化趋势。 明显看出, 随通道高度的递增, 回击R和之后连续电流阶段(包括M分量)的外围电晕温度均有上升的趋势。 根据闪电通道的鞘层结构模型, 电晕电流在先导向下发展时已经产生^[8]。 在整个闪电放电过程中, 随着时间的发展, 电晕鞘逐渐向外扩展, 由于电晕电流的累积效应, 使回击R与之后连续电流整个放电过程中电晕鞘温度在通道顶部均相对较高, 这与图5所得的结果相同。

图5

Fig.5

	Figure Option ViewDownloadNew Window

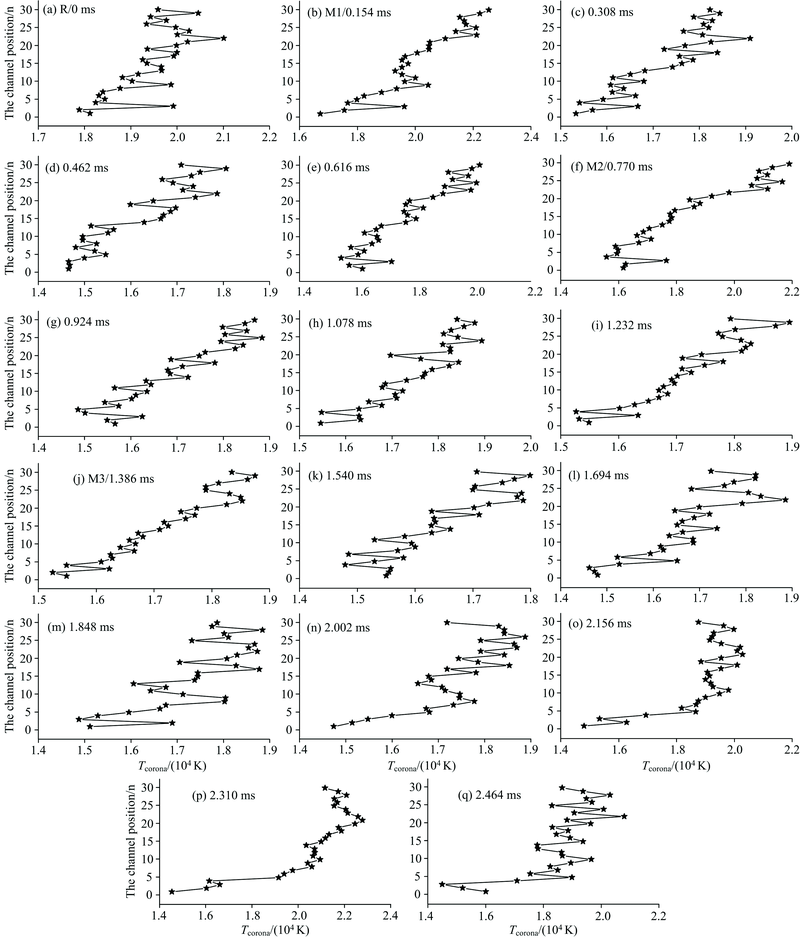

	图5 回击R和之后连续电流过程中外围电晕温度沿通道高度的变化Fig.5 Variations of the Tcorona along the outer channel height for R and the continuing current process

依据一次云地闪电首次回击后叠加三个M分量的连续电流过程的光谱分析发现, 在回击放电阶段, 通道的光辐射主要是激发能较高的NⅡ 辐射, 在之后连续电流放电阶段, 通道的光辐射则主要为激发能较低的NⅠ 和OⅠ 辐射。 并且计算得到此闪电连续电流阶段通道核心的温度为42 060~43 940 K, 高出相应回击通道核心温度6 020~7 900 K。 外围电晕温度为16 170~20 500 K。 随时间的增加, 回击之后连续电流阶段(包括M分量)通道核心温度几乎保持不变。 在持续放电的几个毫秒内, 通道均维持如此高的温度, 长时间高温产生的热效应是连续电流引发雷击灾害的主要根源。 此外, 连续电流阶段随着通道高度的递增, 通道核心的温度呈现明显下降的趋势, 而外围电晕温度呈现明显上升的趋势。
