采用光谱技术研究[C4mim][BF4]的传压和测压性能
朱祥1,2,*, 袁朝圣1, 程学瑞1, 李涛1, 周松1, 张欣1, 董兴邦1, 梁永福2, 王征2
1.郑州轻工业大学物理与电子工程学院, 河南 郑州 450001
2.郑州轻工业大学河南省磁电信息功能材料重点实验室, 河南 郑州 450001
*通讯作者

作者简介: 朱 祥, 1982年生,郑州轻工业大学物理与电子工程学院讲师 e-mail: zhuxiang123zx@163.com

摘要

金刚石压腔是一种在实验室被频繁使用的高压产生装置, 它在高压领域占据着重要地位。 当金刚石压腔内传压介质只能提供非静水压环境时, 利用传统的红宝石荧光光谱测压方法将很难准确测量样品压强, 这也是目前超高压实验面临的普遍困难。 若有一种兼具“传压”和“测压”双重功能的物质, 根据“相邻位置、 相近压强”原则, 将能够解决在非静水压环境中测不准样品压强问题。 显然, 探寻兼具“传压”和“测压”双重功能的物质是一项非常重要的工作。 本文将红宝石微粒与离子液体[C4mim][BF4]装入金刚石压腔, 然后利用金刚石压腔压缩[C4mim][BF4]使其提供高压环境, 同时采集红宝石的荧光光谱及其附近[C4mim][BF4]的拉曼光谱。 通过分析红宝石特征荧光峰 R1的峰位, 得到了[C4mim][BF4]在加压过程中提供的一系列高压环境的压强值。 通过分析红宝石特征荧光峰 R1的峰宽, 发现[C4mim][BF4]在0~6.26和6.26~21.43 GPa两个压强范围内可分别提供静水压环境和准静水压环境, 表明[C4mim][BF4]在0~21.43 GPa范围内可以作为传压介质使用。 此外, 还发现[C4mim][BF4]在0~2.28, 2.28~6.26, 6.26~14.39和14.39~21.43 GPa四个压强范围内分别为“液相Ⅰ”、 “液相Ⅱ”、 “非晶相Ⅰ”和“非晶相Ⅱ”。 通过分析[C4mim][BF4]中特征拉曼峰 ν(B-F) ν(ring)的峰位, 发现在[C4mim][BF4]四个相态内 ν(B-F) ν(ring)的峰位随压强增加均满足线性变化关系, 并给出了相应的压强与峰位关系函数, 这些函数是[C4mim][BF4]用作压标物质的重要依据。 综上所述, [C4mim][BF4]不仅具有“传压”功能, 同时还具有“测压”功能, 可同时用作“传压介质”和“压标物质”。 研究结果为在非静水压环境中准确测量样品压强提供了重要依据, 也为超高压条件下样品压强测量不准确问题提供了新的解决思路。

关键词: 荧光光谱; 拉曼光谱; 金刚石压腔; 离子液体; 传压介质; 压标物质
中图分类号:O433.4 文献标志码:A
Study on Performances of Transmitting Pressure and Measuring Pressure of [C4mim][BF4] by Using Spectroscopic Techniques
ZHU Xiang1,2,*, YUAN Chao-sheng1, CHENG Xue-rui1, LI Tao1, ZHOU Song1, ZHANG Xin1, DONG Xing-bang1, LIANG Yong-fu2, WANG Zheng2
1. College of Physics and Electronic Engineering, Zhengzhou University of Light Industry, Zhengzhou 450001, China
2. Henan Key Laboratory of Magnetoelectronic Information Functional Materials, Zhengzhou University of Light Industry, Zhengzhou 450001, China
*Corresponding author
Abstract

Diamond anvil cell (DAC) is a kind of high-pressure generator that is frequently used in the laboratory and plays an important role in the field of high-pressure research. When pressure-transmitting medium (PTM) in DAC can just provide non-hydrostatic pressure, it will be difficult to accurately measure the pressure of the sample by using the ruby fluorescence method. The same cases frequently emerge under ultra-high pressure conditions. If there is a material with dual functions of transmitting pressure and measuring pressure, the pressure values of the sample under non-hydrostatic conditions might be measured accurately according to the principle that the closer the positions are, the more similar the pressures are. Apparently, it is important to search for the material with dual functions of transmitting and measuring pressure. In this paper, a ruby particle and a small drop of ionic liquid [C4mim][BF4]were loaded into a DAC, a series of high-pressure environments were provided by compressing the [C4mim][BF4]. Simultaneously, the fluorescence spectrum of ruby and the Raman spectrum of [C4mim][BF4] was obtained under high pressures. By analyzing the positions of the R1 line of ruby, the pressure values of [C4mim][BF4] were obtained. By analyzing the widths of the R1 line of ruby, it was found that the hydrostaticand quasi-hydrostatic pressures provided by [C4mim][BF4] were in the ranges of 0~6.26 and 6.26~21.43 GPa, respectively. It could be speculated that [C4mim][BF4] can use as PTM in the pressure range of 0~21.43 GPa. In addition, [C4mim][BF4] is a liquid phase Ⅰ, liquid phase Ⅱ, amorphous phase I, and amorphous phase II in the ranges of 0~2.28, 2.28~6.26, 6.26~14.39, and 14.39~21.43 GPa, respectively. By analyzing the positions of ν(B-F) and ν(ring) as the characteristic Raman peaks from [C4mim][BF4], it was found that they followed linear changes with increasing pressure during the above four phases of [C4mim][BF4]. What's more, the formulas of pressure and position of ν(B-F) and ν(ring) were given. The formulas are very important for [C4mim][BF4] to be a pressure gauge. To sum up, [C4mim][BF4] has the dual functions of transmitting pressure and measuring pressure and can use simultaneously as the PTM and the pressure gauge. The research results provided an important basis for accurate measurement of sample pressure in non-hydrostatic environments and provide a new solution to the inaccurate measurement of sample pressure under ultra-high pressure conditions.

Keyword: Fluorescence spectra; Raman spectra; Diamond anvil cell; Ionic liquids; Pressure transmitting medium; Pressure gauge
引言

金刚石压腔是一种在实验室被频繁使用的高压装置, 可与拉曼、 红外、 同步辐射X射线衍射等多种测试技术联用开展高压原位研究, 因此在高压领域占据重要地位[1]。 使用金刚石压腔进行高压实验时, 需要将样品(固态)与某种传压介质一起装入其中, 然后通过该装置压缩传压介质, 从而产生作用于样品的高压环境。 样品压强通常采用红宝石荧光光谱间接测压法[2], 即利用红宝石(压标物质)特征荧光峰确定传压介质压强, 再利用传压介质静水压性质(无压力梯度, 压强处处相等)间接确定样品压强, 因此该测压方法要求传压介质提供静水压环境。 目前, 绝大多数物质静水压阈值小于10 GPa[3], 导致更高压力下样品压强很难得到准确测量, 这也是超高压实验面临的普遍困难。 若能找到一种兼具“传压”和“测压”功能于一身的特殊物质, 即使在非静水压环境中(有压力梯度, 不同位置压强不等)也将能准确测量样品压强。 以固体样品为例, 将兼具“传压”和“测压”功能的特殊物质与固体样品同时放入金刚石压腔, 始终选取样品附近该物质进行测压, 即使该物质不能提供静水压环境, 根据“相邻位置、 相似压强”原则, 仍然能够准确获得样品压强。 显然, 寻找兼具“传压”和“测压”功能的特殊物质是使用该方法准确测压的重要前提。

离子液体是一种完全由离子组成, 且在室温或室温附近呈液态的独特物质[4]。 离子液体具有较宽的液态压强范围[5], 而且容易出现过压现象[6], 可能是一种理想传压介质。 离子液体还具有显著的压力效应, 其特征拉曼峰在压力作用下能够产生较大蓝移[7], 可能是一种理想压标物质。 综上所述, 离子液体可能是一种兼具“传压”和“测压”功能的理想物质[8]。 本文选取[C4mim][BF4]为研究对象, 利用荧光光谱和拉曼光谱等技术研究其传压和测压性能, 探究其同时用作传压介质和压标物质的可行性。

1 实验部分

1-丁基-3-甲基咪唑四氟硼酸盐([C4mim][BF4])购买于河南利华制药有限公司, 其纯度大于99.5%。 常温常压下, [C4mim][BF4]为液态, 分子量为225.89 g· mol-1。 图1给出了[C4mim][BF4]的分子结构示意图。

图1 [C4mim][BF4]分子结构Fig.1 Molecular structure of [C4mim][BF4]

实验采用金刚石压腔作为高压实验装置。 图2给出了金刚石压腔的结构示意图。 如图所示, 金刚石压腔的核心部分是由两个金刚石砧面和一个带有小孔的T301不锈钢密封垫片组成。 其中, 金刚石砧面直径约为350 μm, 经预压后密封垫片厚度约为60 μm, 小孔的直径约为100 μm。 实验时, 将一颗直径约20 μm的红宝石微粒(固体)与[C4mim][BF4](液体)一起装入金刚石压腔。 加压过程中, 在相同压强下采集红宝石的荧光光谱和红宝石附近[C4mim][BF4]的拉曼光谱。

图2 金刚石压腔示意图Fig.2 Sketch of diamond anvil cell

文中所有荧光光谱和拉曼光谱均使用英国雷尼绍(Renishaw)公司生产的inVia型拉曼光谱仪采集得到, 并采用该公司提供的wire 3.0软件对荧光峰和拉曼峰的中心位置和半高宽等参数进行Gauss和Lorentz混合方式拟合确定。 拉曼光谱仪主要参数包括: 激发光波长为532 nm, 激发光功率为50 mW, 光栅常数为2 400 gr· mm-1, 狭缝宽度为65 μm, 光谱分辨率好于0.5 cm-1

2 结果与讨论

图3给出了加压过程中红宝石的荧光光谱。 如图3所示, 在加压过程中, 红宝石特征荧光峰R1R2的峰位(中心波长)向较长的波长方向移动, 同时R1R2的峰宽(半高宽)也有变化。 R1R2的峰位向较长的波长方向移动, 表明高压会引起红宝石发出的荧光频率减小; R1R2的峰宽变化, 表明由[C4mim][BF4]提供的高压环境会引起红宝石微粒受到的应力分布情况发生变化。

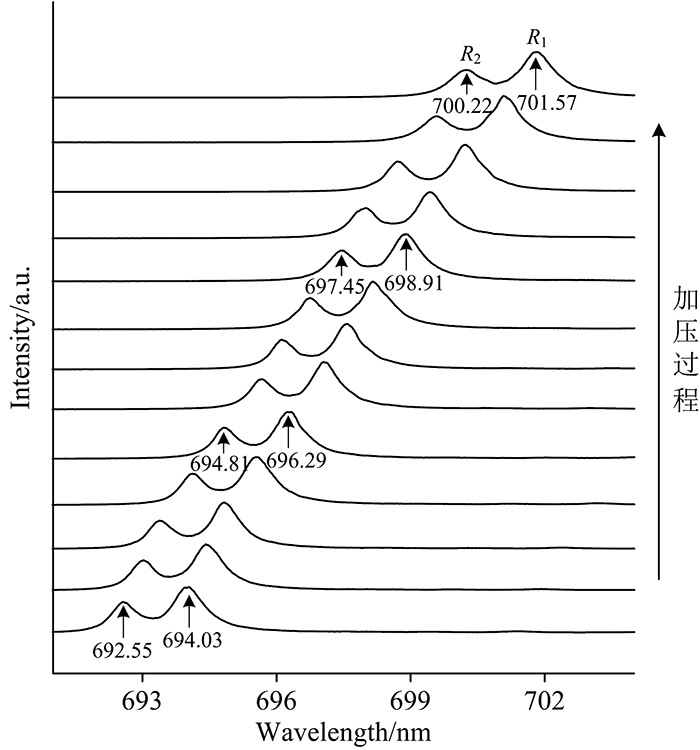

图3 红宝石的荧光光谱Fig.3 Fluorescence spectra of ruby

Mao等[9]报道: 红宝石R1峰位(或峰位变化量)与压强满足如式(1)关系

P=19047.6651+Δλλ07.665-1(1)

式(1)中, P为压强, 单位为GPa; λ0为常压下红宝石R1的峰位, 单位为nm; ⊿λ为高压与常压红宝石R1的峰位变化量, 单位为nm。 利用式(1)可确定红宝石微粒所处环境的压强, 该方法被称为“红宝石荧光标压法”。 将红宝石微粒与[C4mim][BF4]一起放入金刚石压腔, 目的之一是利用红宝石R1峰位标定[C4mim][BF4]的压强。 表1给出了红宝石R1的峰位及压强, 该压强也是红宝石附近[C4mim][BF4]的压强(根据“相邻位置、 相似压强”原则)。 由表1可知, 实验的初始压强为常压(标记为0 GPa), 最高压强为21.43 GPa, 共在24个不同压强条件下采集了红宝石的荧光光谱。

表1 红宝石R1的峰位及压强(298 K) Table 1 R1 line of ruby with pressure

Piermarini等[10]报道: 当红宝石微粒处于静水压环境时, R1的峰宽将保持不变或略微减小, 直至静水压环境消失, 随后R1的峰宽将因非静水压环境恶化程度而产生不同程度的增大, 该性质被用来判断高压下物质的传压性质[3], 也被用来确定物质发生玻璃化转变的压力点[5], 该方法被称为“红宝石荧光判据”。 本文将红宝石微粒与[C4mim][BF4]一起放入金刚石压腔, 目的之二是利用红宝石R1峰宽判定高压下[C4mim][BF4]的传压性质。 图4给出了红宝石R1峰宽变化量与压强关系。 如图4所示, 在0~21.43 GPa范围内, R1的峰宽先减小后增大, 且在6.26 GPa附近出现明显的“拐点”。 当压强小于6.26 GPa时, R1峰宽略有减小(幅度小于1 cm-1), 表明[C4mim][BF4]保持液态, 提供静水压环境; 当压强大于6.26 GPa时, R1峰宽逐渐增大(幅度小于5 cm-1), 表明[C4mim][BF4]转变为固态, 提供准静水压环境。 因此, [C4mim][BF4]具有较好的传压性能。

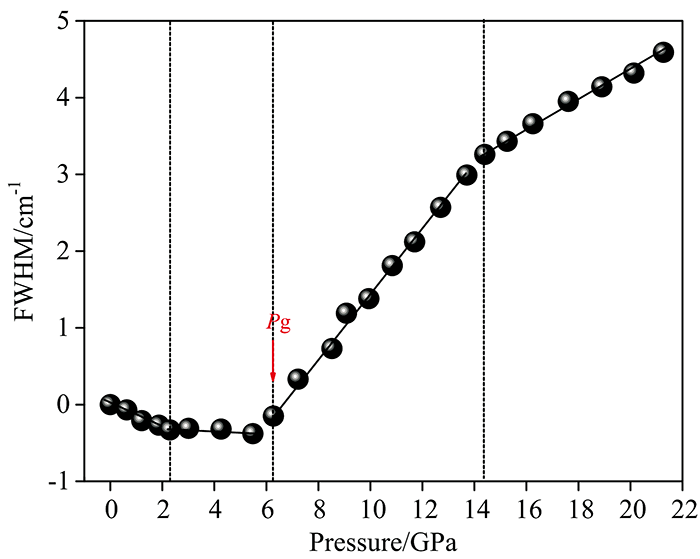

图4 红宝石R1的峰宽变化量与压强关系Fig.4 Relation of FWHM of ruby R1 line and pressure

值得注意的是, 红宝石R1峰宽不仅在6.26 GPa出现“拐点”, 在2.28和14.39 GPa同样出现了“拐点”。 三个“拐点”(2.28, 6.26和14.39 GPa)与先前报道[11]的[C4mim][BF4]三个相变点(2.25, 6.10和14.00 GPa)基本相同, 表明压致相变引起了[C4mim][BF4]的传压性质改变, 导致红宝石R1峰宽在不同相态内遵循不同变化规律。

由“红宝石荧光判据”可知, [C4mim][BF4]在6.26 GPa发生的相变为“液-固”相变, 由此推测[C4mim][BF4]在2.28和14.39 GPa发生的相变为“液-液”和“固-固”相变。 由文献可知, [C4mim][BF4]在2.25, 6.10和14.00 GPa发生的相变均为“无序-无序”结构转变[12]。 因此, 可以判断[C4mim][BF4]在6.26和14.39 GPa分别发生“液-非晶”和“非晶-非晶”相变。 [C4mim][BF4]的相变情况与[C6mim][BF4](两者结构相似)非常相似[13], 一定程度上佐证了上述结论的正确性。 综上所述, [C4mim][BF4]在0~2.28, 2.28~6.26, 6.26~14.39和14.39~21.43 GPa范围内分别是液态(标记为“液相Ⅰ ”)、 液态(标记为“液相Ⅱ ”)、 非晶态(标记为“非晶相Ⅰ ”)和非晶态(标记为“非晶相Ⅱ ”)。

图5给出了红宝石附近[C4mim][BF4]的拉曼光谱及部分拉曼峰位与压强变化关系。 如图5所示, 在加压过程中, [C4mim][BF4]所有拉曼峰均向高波数移动, 其中拉曼峰766和1 025 cm-1移动最明显, 且在2.28, 6.26和14.39 GPa出现“拐点”。 根据文献报道, 766 cm-1来源于阴离子([BF4]-)中B-F的对称伸缩振动(标记为ν(B-F)); 1 025 cm-1来源于阳离子([C4mim]+)中咪唑环的呼吸振动(标记为ν(ring))[14]。 766和1 025 cm-1向高波数移动, 表明ν(B-F)ν(ring)的振动频率增大。 766和1 025 cm-1在2.28, 6.26和14.39 GPa出现“拐点”, 表明ν(B-F)ν(ring)的振动频率在[C4mim][BF4]的“液相Ⅰ ”、 “液相Ⅱ ”、 “非晶相Ⅰ ”和“非晶相Ⅱ ”中遵循不同变化规律, 如图5所示。 值得注意的是, 在0~21.43 GPa范围内, 766和1 025 cm-1都没有“跳变”(只有“拐点”)。 据我们所知, 当物质发生“无序-无序”结构转变时, 一般不会发生结构和体积突变; 当物质发生“无序-有序”或“有序-有序”结构转变时, 则通常伴随结构和体积突变。 因此, 拉曼峰766和1 025 cm-1在0~21.43 GPa范围内没有“跳变”(只有“拐点”)现象, 与文献[12]报道[C4mim][BF4]在2.25, 6.10和14.00 GPa发生的相变均为“无序-无序”结构转变的结论基本相符。

图5 [C4mim][BF4]的拉曼光谱(a)及拉曼峰与压强关系(b)Fig.5 Raman spectra (a) and relationship between Raman peak and pressure (b) of [C4mim][BF4]

由上文可知, ν(B-F)ν(ring)的峰位随压强增加明显向高波数移动, 表明利用其峰位与压强关系可以实现测压功能。 ν(B-F)ν(ring)的峰位随压强增加存在“拐点”, 表明测压时应采取分段方式进行。 此外, ν(B-F)ν(ring)的峰位随压强增加没有“跳变”, 表明在[C4mim][BF4]相变压力点附近也能实现准确测压。 表2给出了ν(B-F)ν(ring)在不同压强范围([C4mim][BF4]不同相态)内的测压函数。 考虑到拉曼光谱仪的分辨率为0.5 cm-1, 则根据公式(μ=(ΔPν)×0.5 cm-1)可计算出利用ν(B-F)ν(ring)进行测压的不确定度(详见表2)。

表2 不同压强范围内压强与ν(B-F)ν(ring)函数关系(298 K) Table 2 Function relations of pressure and ν(B-F) and ν(ring) at different pressure ranges

若[C4mim][BF4]用作传压介质和压标物质, 则具有如下优点: (1)可以在非静水压环境(或超高压条件)中准确测量样品压强; (2)[C4mim][BF4]几乎不挥发, 且粘度大小适中, 能够简单方便地装入金刚石压腔; (3)固化后的[C4mim][BF4]可以提供准静水压环境, 有助于降低测压误差; (4)高压下[C4mim][BF4]不结晶, 没有尖锐衍射峰, 适用于晶体样品高压X射线衍射研究。

3 结论

通过分析[C4mim][BF4]中红宝石微粒的荧光光谱, 发现[C4mim][BF4]在0~6.26和6.26~21.43 GPa范围内可分别提供静水压环境和准静水压环境, 且在0~2.28, 2.28~6.26, 6.26~14.39和14.39~21.43 GPa范围内存在四种相态, 分别为“液相Ⅰ ”、 “液相Ⅱ ”、 “非晶相Ⅰ ”和“非晶相Ⅱ ”。 通过分析[C4mim][BF4]的拉曼光谱, 发现ν(B-F)ν(ring)的峰位在[C4mim][BF4]四种相态内与压强呈线性关系, 基于此可进行分段测压。 因此, [C4mim][BF4]具有“传压”和“测压”双重功能, 可以同时用作传压介质和压标物质。 该研究结果为利用“相邻位置、 相似压强”原则在非静水压环境中准确测量样品压强提供了重要数据。
