有机鸡蛋分别购于重庆市万源禽蛋食品有限公司、 池州市长山生态农业旅游开发有限公司、 青阳县森泉农业发展有限公司、 芜湖市菩提树商贸有限公司、 安徽省景湖农业股份有限公司各120枚, 以上公司均持有有效期内的有机产品认证证书。 分别从本地各农贸市场、 超市等五个不同摊位各购买120枚普通鸡蛋, 共购得有机鸡蛋和普通鸡蛋各600枚。 用清水擦洗鸡蛋表面污渍并晾干后将鸡蛋样品放置于卤素灯光源上观察, 剔除因运输导致表面出现裂纹或表面具有顽固性残留物质的鸡蛋样品, 存放至生产日期后第五天进行高光谱数据采集。 最终从各个品牌或来源的鸡蛋样本中各随机取出100枚完整鸡蛋, 共1 000枚鸡蛋完成数据采集。

高光谱成像系统的实物图与架构图分别如图1(a)和(b)所示。 主要硬件包括由高光谱相机(Raptor EM285CL)、 光谱仪(Imspector V10E, 测量波长范围3641 025 nm, 光谱分辨率2.8 nm)、 可变焦镜头、 150 W卤素可调灯光源、 线性光导管、 步进马达移动平台和计算机等, 除计算机外整套装置放置在黑箱内。 安装在计算机上的主要软件包括由五铃光学提供的图像采集软件Spctral-image, 图像分析软件HIS Analyzer。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 实验室高光谱系统 (a): 系统实物图; (b): 系统架构图Fig.1 Hyperspectral system in laboratory (a): Physical image of system; (b): Architecture drawing of system

由于鸡蛋具有良好的光透性, 且为获取鸡蛋内部物质的光谱信息, 试验采用透射的架构对样本进行成像。 为保证所采集的数据具有代表性, 所有鸡蛋样品均在相同的条件下横向放置进行成像。 经预试验, 最终确定高光谱成像系统相机曝光时间为48 ms, 镜头到样本的工作距离为0.34 m, 移动平台速度为1.12 mm· sec^-1, 所有鸡蛋样品采集正反不同两面的数据, 共测得2 000个高光谱数据。 在图像分析软件HISAnalyzer中分别对每个鸡蛋的高光谱图像数据进行黑白板校正, 校正公式如式(1)

R=R0-RDRW-RD(1)

式(1)中, R为校正后的透射率图像, R₀为原始高光谱图像, R_D为盖上镜头得到的黑板图像, R_W为使光源完全不受遮挡进入镜头得到的白板图像。 黑白校正用来消除相机暗电流的影响, 同时将原始高光谱图像的光谱值转换为透射率。

使用ENVI 5.3软件对采集到的鸡蛋高光谱数据进行初步处理。 图2(a)为采用鸡蛋高光谱数据中651, 550和449 nm三个波段合成的RGB真彩色图像。 因为横向放置的鸡蛋蛋黄总是飘浮在蛋清上方且集中在鸡蛋短轴与长轴的交点处, 为了分别研究鸡蛋蛋清区域与蛋黄区域的高光谱数据对鸡蛋类别鉴别的影响, 对图像进行线性拉伸变换, 如图2(b)所示。 根据线性拉伸的图像人工手动分别在沿鸡蛋长轴方向上的蛋清和蛋黄区域内选取出28× 28大小像素点的ROI (region of interest) 区域, 如图2(c)红色方块区域所示。 将选取出的ROI区域数据导入到MATLAB 2019b中进行均值化处理, 得到所有鸡蛋样本蛋清与蛋黄的ROI区域两组高光谱数据。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 样本高光谱成像图 (a): 原始高光谱图像; (b): 线性拉伸后的图像; (c): 选取的感兴趣区域Fig.2 Hyperspectral image of sample (a): Raw hyperspectral image; (b): Linear stretched image; (c): The selected region of interest

1.5.1 偏最小二乘判别分析

偏最小二乘判别分析(partial least squares discriminant analysis, PLS-DA)是一种结合了化学计量学中最常用的多元线性回归(multiple linear regression, MLR)与主成分分析(principal components analyse, PCA)用于定性分析的方法^[16], 有效地避免了光谱变量之间因为存在的多重共线性而导致求得的回归系数不稳定的问题。 通过对光谱自变量和因变量数据矩阵进行PCA变换, 将原始光谱数据中大量信息集中在前几个主成分中, 并且各个主成分之间相互独立, 既解决了多重共线性问题又消除了原始数据中大量噪音信息。

1.5.2 支持向量机

支持向量机(support vector machine, SVM)是一种有监督式的模式识别方法。 将原始光谱数据映射到一个高维特征空间, 构建一个最佳分类超平面, 使各类样本的支持向量到此超平面的距离最大化。 SVM可以用于线性和非线性的多元分析问题, 采用线性方程组代替二次规划求解出支持向量。 通过选择合适的核函数, 在实现非线性映射的同时保证建模的速度和效率^[17], 本试验采用径向基核函数(radial basis function, RBF)。

高光谱数据往往具有上百甚至上千个波长点, 在提供关于样品丰富信息的同时也给计算机存储、 传输和数据处理带来了难题^[18]。 从高光谱数据中提取出其光谱维信息来建模时, 如果使用全波段光谱信息建立模型, 会因为数据中存在的无信息变量而给模型带来各种负面影响^[19]。 通过降维算法从全波长范围内挑选出对分类结果更有意义的波长变量, 消除冗余波长, 既能提升模型的预测准确率和建模计算效率, 也可以减弱模型过拟合, 提升模型的泛化能力。

1.6.1 连续投影算法

连续投影算法(successive projections algorithm, SPA)是用于多元校正分析中关于变量选择的前向选择算法, 可以在向量空间中使用简单的操作来最小化变量之间的共线性^[20]。 从全波段的光谱数据中选择出一个波段子集, 不仅可以用来降低数据维度, 有效缩短建模所需时间和复杂度, 而且通过对波段数据的筛选, 同时还可能去除大量噪声波段和冗余信息, 从而使模型鉴别准确率上升。

1.6.2 竞争性自适应重加权算法

竞争性自适应重加权算法(competitive adaptive reweighted sampling, CARS)已在多元校正模型中广泛采用^[22]。 CARS基于回归系数的绝对值越大则变量越重要的原理, 将蒙特卡罗采样技术运用于样本空间, 建立大量子模型, 保证了用于建模的随机选取的样本数量严格相同。 每次迭代中, 通过指数递减函数(exponentially decreasing function, EDF)和自适应重加权采样(adaptive reweighted sampling, ARS)去除回归系数均值较小的变量实现降维目的。

图3(a)和(b)分别是样本在蛋清与蛋黄的ROI的高光谱透射率曲线。 可以看到有机鸡蛋和普通鸡蛋有相似的曲线形状, 难以通过光谱曲线直接区分样本。 图3(c)和(d)分别是样本的蛋清和蛋黄ROI区域像素点在364~1 025 nm波长范围内的平均透射率光谱曲线。 可以看出, 蛋黄区域的平均透射率值低于蛋清区域, 且在多数波段处, 有机鸡蛋的平均透射率值低于普通鸡蛋。 在蛋清区域的495~921 nm和蛋黄区域的510~939 nm波长范围内样本有透射光谱响应, 在光谱曲线的两端, 两种类别鸡蛋的平均透射光谱响应值均较弱, 因此认为在这些波长并不能对鉴别提供有用信息。 本试验采用蛋清区域的495~921 nm和蛋黄区域的510~939 nm波长范围数据作为原始数据分别进行建模分析。

图3

Fig.3

Figure Option ViewDownloadNew Window

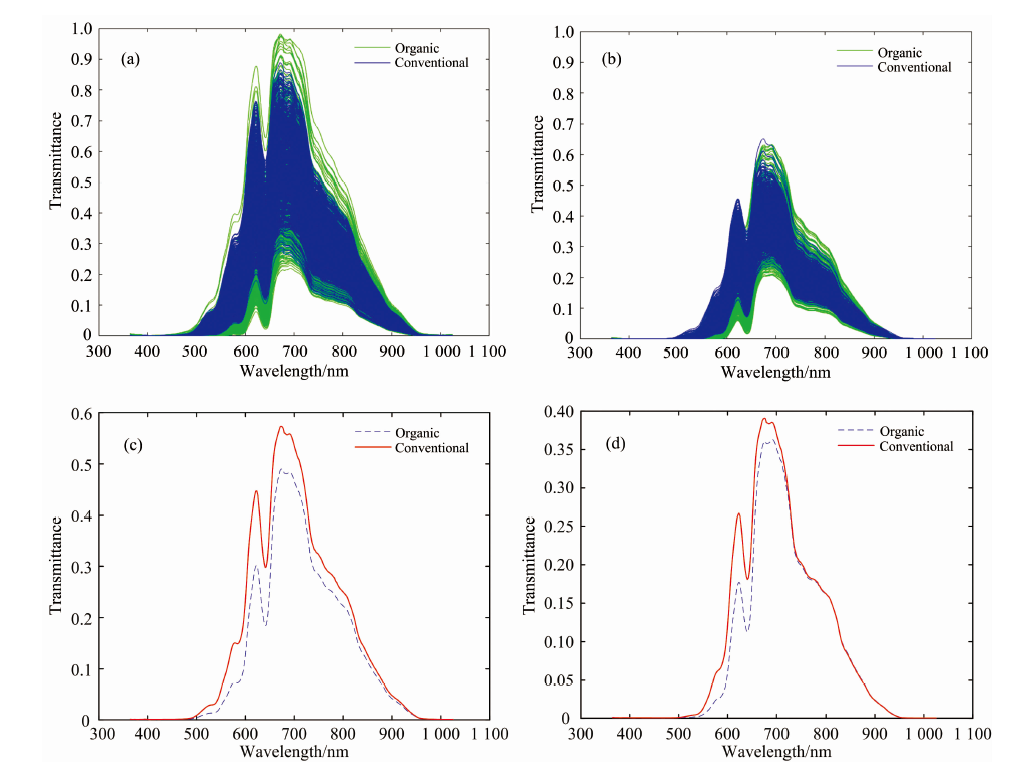

图3 所有样本在不同ROI中的光谱曲线与平均光谱曲线 (a): 所有样本的蛋清ROI的光谱曲线; (b): 所有样本的蛋黄ROI的光谱曲线; (c): 所有样本的蛋清ROI的平均光谱曲线; (d): 所有样本的蛋黄ROI的平均光谱曲线Fig.3 The spectral curves and average spectral curves of all samples in different ROI (a): The spectral curves of all samples in albumen ROI; (b): The spectral curves of all samples in yolk ROI; (c): The average spectral curves of all samples in albumen ROI; (d): The average spectral curves of all samples in yolk ROI

从各个品牌鸡蛋中随机取50枚鸡蛋的光谱数据和标签数据作为训练集, 剩下50枚鸡蛋相应的数据作为预测集, 分别以鸡蛋样本蛋清与蛋黄ROI区域的平均原始高光谱数据作为模型输入变量, 根据模型输出, 当且仅当来自同一样品鸡蛋的数据具有相同输出值时, 才判定鉴定结果正确。 结果如表1所示。 在建立PLSDA模型之前对输入光谱数据进行标准化处理, 对蛋清区域数据的PLS-DA建模, 模型训练集的准确率为99.2%, 在预测集的准确率为92.4%。 对蛋黄区域数据的PLS-DA建模, 模型训练集的准确率为98.4%, 预测集的准确率为92.6%。 通过对输入的光谱数据进行归一化操作后建立SVM鉴别模型, 采用RBF核函数, SVM模型的惩罚系数c与gamma系数采用交叉验证和网格搜索的方式进行优化设置。 从表1可以看到, 对蛋清区域数据的SVM建模, 最优惩罚系数c为2¹², gamma系数为2^-3, 模型在训练集的准确率为100%, 预测集的准确率为93.8%。 对蛋黄区域数据的SVM建模, 最优惩罚系数为2²², gamma系数为2^-12, 模型训练集的准确率为97.8%, 预测集的准确率为93.6%。 可以看到PLS-DA与SVM模型在预测集的表现相近, 后续试验对蛋黄区域数据做进一步分析。

表1

Table 1

表1(Table 1)

表1 不同ROI区域的原始高光谱数据构建的模型的鸡蛋类别的鉴别结果 Table 1 The identification results of category of eggs using original hyperspectral data of different ROI 区域 鉴别模型 训练集 预测集 有机 普通 准确率/% 有机 普通 准确率/% 蛋清 偏最小二乘判别分析 246 250 99.2 212 250 92.4 支持向量机 250 250 100 220 249 93.8 蛋黄 偏最小二乘判别分析 245 247 98.4 233 230 92.6 支持向量机 242 247 97.8 234 234 93.6

表1 不同ROI区域的原始高光谱数据构建的模型的鸡蛋类别的鉴别结果 Table 1 The identification results of category of eggs using original hyperspectral data of different ROI

图4(a)为样本蛋黄数据通过50次蒙特卡罗采样(monte carlo sampling, MC)依次降低光谱数据的波段数目曲线, 图4(b)显示了随着参与建模的波段数目减少, 采用留一法(leave-one-out, LOO)PLS模型的交叉验证误差变化曲线。 可以看到随着参与建模的波段数目减少, PLS模型的交叉验证均方根误差(root mean square error of crossvalidation, RMSECV) 在开始时有缓慢减小的趋势, 说明数据中存在大量冗余信息, 剔除它们不仅没有降低模型准确率, 而且可以大量减少高光谱数据量。 当采样次数从17次开始, 以后每次采样后建模, 模型在训练集的RMSECV逐步上升, 说明携带有对模型预测准确率有用的信息的波段被剔除, 降低了建模准确率。 此现象说明了对数据中存在大量冗余信息, 可以对数据进行降维处理。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 参与建模的波段数量对模型准确率的影响 (a): 波段数目变化趋势; (b): 模型RMSECV变化趋势Fig.4 The effect of the number of bands used in modeling on model accuracy (a): The changing trend of number of bands; (b): The changing trend of RMSECV of model

分别使用SPA和CARS对蛋黄区域数据进行降维, 降维结果如图5所示, 在随机选取的某个样本光谱曲线上标记出了两种降维算法计算后得到的波长。 其中SPA共选择出23个波长, 在图中以方块标记。 CARS共选择出44个波长, 在图中以小叉标记。 使用降维后的数据建立鉴别模型, 结果如表2所示。 可以看到, 使用SPA选出的23个波长建立的SVM鉴别模型在预测集的准确率达到最高的94.2%。 使用CARS选出的44个波长建立的PLS-DA鉴别模型较使用原始数据建立的对应模型的准确率有所提高, 但建立的SVM模型的鉴别准确率却有所降低。 SPA不仅比CARS更有效地将样本原始蛋黄区域数据降维到仅含23个波长点的信息, 同时也使SVM模型的准确率稍有上升。 相较于用原始数据建模的结果, 两种降维方法对数据进行降维后再建模虽并没有对模型的预测性能有很大的提升, 但是对数据中存在的大量冗余信息进行了筛除, 符合图4(b)中曲线。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 分别通过SPA和CARS选取出的波段Fig.5 The selected bands through SPA and CARS respectively

表2

Table 2

表2(Table 2)

表2 降维后的蛋黄ROI区域数据构建的鸡蛋样本类别模型的鉴别结果 Table 2 The identification results of category of eggs using dimension hyperspectral data in yolk ROI 区域 降维算法 鉴别模型 训练集 预测集 准确率 /% 准确率 /% 蛋黄 连续投影 算法 偏最小二乘判别分析 94.8 92.2 支持向量机 96.6 94.2 竞争性自适应 重加权算法 偏最小二乘判别分析 96.8 93.6 支持向量机 99.2 92.6

表2 降维后的蛋黄ROI区域数据构建的鸡蛋样本类别模型的鉴别结果 Table 2 The identification results of category of eggs using dimension hyperspectral data in yolk ROI
