变压器作为电能生产和配送过程中能量转换的核心, 其运行状态直接影响电力系统的安全可靠运行, 因此对变压器运行状态的监控变得尤为重要。 最早的监测手段主要有局部放电试验和绝缘油理化试验等方法, 将变压器绝缘油抽样后测试其物理的或化学的属性, 建立物化属性关联的变压器运行状态诊断模型。 随着技术的发展, 取样式方法受制于操作繁琐、 检测周期长等因素不能满足实时监测的要求, 出现了在线监测式的油中溶解气体分析(dissolved gases analysis, DGA)方法, 通过检测绝缘油变质过程中产生的溶解气体(主要包括氢气、 甲烷、 乙烷、 乙炔、 一氧化碳、 二氧化碳等)建立变压器运行状态诊断模型, 取得了一定成果, 被广泛应用于电力生产现场。 然而, 实际应用中出现的问题也暴露了DGA技术存在的不足: (1)变压器发生放电不产生气体或释放的气体量很少时无法检测; (2)变压器发生放电故障并在短时间内不断增加, 快速释放大量气体, 而DGA技术单次分析周期在2个小时左右, 存在监测延迟与事故隐患。 因此, 寻求一种检测灵敏度高、 方式直接、 快速响应的变压器绝缘油品质分析技术成为研究热点。 1575年西班牙内科医生及植物学家N. Monardes第一次记录了荧光现象, 当紫外线照射到某些物质时, 这些物质会发射出各种颜色和不同强度的可见光, 而当紫外线停止照射时, 所发射的光线也随之很快消失, 这种光线被称为荧光。 如今, 荧光分析技术已经发展成为一种十分重要且有效的光谱分析手段, 广泛应用于工业、 农业、 生命学科、 环境学科等诸多领域。 1990年Backhus等将荧光分析技术成功应用于土壤和地下水中PAHs(芳香族化合物)污染物检测中^[1], 2002年Yeo等用一个404 nm半导体激光器作为激发光源, 实现商业汽油油品的可靠、 低成本荧光检测^{[2, 3, 4]}。 2007年Markova等分析了液压油品的荧光特征^[5]。 随着荧光分析技术在油品检测中的成功应用, 学者将研究目标转投于化学成分和汽油相似的变压器绝缘油上, 2006年Deepa等探讨了同步荧光光谱技术(synchronous fluorescence spectroscopy, SFS)在变压器绝缘油品老化特性变化上的应用^[6], 2014年Godinho等利用近红外、 分子荧光及核磁共振光谱多元分析技术实现变压器绝缘油品质检测^[7]。

尽管荧光分析技术已被尝试用于变压器绝缘油检测中, 但都侧重氧化老化变质研究, 针对放电击穿老化变质的研究尚未见报道。 同时, 现有研究一般使用荧光分光光度计测量固定激发波长荧光光谱(激发波长固定, 采集荧光发射光谱)或同步荧光光谱(激发波长和发射波长同步变化, 最优波长差为5 nm左右)^[6], 利用模式识别方法建立变压器运行状态诊断模型, 这些方法不仅数据采集时间长而且系统体积大、 成本高, 不利于变压器绝缘油在线实时监测系统的实现。 本文针对以上问题, 制备了变压器绝缘油不同放电击穿量下的样本, 采集了各试验样本的荧光光谱, 确立最优激发波长, 研究放电击穿下的荧光光谱变化特性, 提取荧光特征双峰信息, 尝试建立基于荧光双色比例的变压器绝缘油放电击穿故障诊断模型, 以期证明提出方法的可行性, 为低成本荧光分析变压器绝缘油放电击穿在线实时监测系统的建立提供研究基础。

变压器绝缘油中具有荧光特性的物质为芳香烃族化合物, 主要成分通常为较重的蒽(C₁₄H₁₀)或二甲苯(C₂₀H₁₂), 分别在290~390和340~440 nm范围内被激发, 发射范围在370~500和420~580 nm。 当变压器绝缘油受到氧化或放电击穿发生老化变质后, 芳香烃化合物分解或转化^{[8, 9]}, 造成其荧光光谱强度变弱并发生特征峰“ 红移” 现象^[10]。 本文的荧光双色比例法基于荧光光谱双特征峰的变化规律提出, 原理如图1。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 荧光双色比例变压器绝缘油品质检测原理Fig.1 Principle of transformer insulating oil quality testing based on fluorescence double color ratio

图1显示了不同老化程度下的变压器绝缘油荧光光谱, 可以看到随着老化程度的增加, λ _Short和λ _Long两个特征峰强度呈现不同程度的下降, 因此可利用特征峰的比例值大小区分不同样本光谱, 建立基于荧光双色比例的变压器绝缘油品质检测定量模型。

定义长波与短波荧光比例FP= V(λLong)V(λShort), 其中V(λ _Long)为长波荧光强度, V(λ _Short)为短波荧光强度。 进一步, 通过测量不同老化油的荧光强度比例FP, 再通过数据拟合方法可建立绝缘油老化定量模型。

T=A×(FP)n+B×(FP)n-1+…+C×FP+D(1)

式(1)中, T为待求解的老化量(放电击穿时间, 单位为h), A, B, …, C, D为拟合系数。

选择常见变压器绝缘油尼纳斯油进行不同放电击穿量老化试验, 获取新油、 分别放电击穿10, 30, 50, 70, 90和120 min共7个试验样本。 使用HORBIA公司生产的Fluorolog-3型荧光分光光度计采集试验样本荧光光谱, 用口径10 mm、 容积3.5 mL的荧光比色皿盛放样品(图2)。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 荧光双色比例变压器绝缘油品质检测原理Fig.2 The principle of transformer insulating oil quality testing based on fluorescence double color ratio

由于试验用变压器绝缘油主要荧光物质成分未知, 以新油样本为测试对象, 通过扫描激发波长250~450 nm范围获取荧光发射光谱, 确定绝缘油的荧光特征波段。 同时, 缩小激发波长范围, 为寻找最优激发波长做准备。 试验测试流程参数如表1所示。

表1

Table 1

表1(Table 1)

表1 试验测试流程参数表 Table 1 Testing flow parameters 测试 序号 油样名称 激发波长 范围/nm 发射波长 范围/nm 激发/发射 步长/nm 1 新油 250~450 260~700 5 2 放电击穿10 min 270~310 280~700 5 3 放电击穿30 min 270~310 280~700 5 4 放电击穿50 min 270~310 280~700 5 5 放电击穿70 min 270~310 280~700 5 6 放电击穿90 min 270~310 280~700 5 7 放电击穿120 min 270~310 280~700 5

表1 试验测试流程参数表 Table 1 Testing flow parameters

试验所测荧光光谱均用3点(发射光谱波长间隔为5 nm, 窄峰宽度为40 nm)移动均值平滑法去噪处理, 图3为新油样本的激发波长扫描荧光光谱, 可以发现, 试验油样的荧光发射光谱特征位置在350~500 nm之间, 最优激发波长范围为270~310 nm。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 新油激发波长扫描荧光光谱Fig.3 Fluorescence spectra of the fresh oil on scanning excitation wavelengths

对比最优激发波长范围下各试验油样本荧光光谱, 寻找最优固定激发波长。 利用荧光强度与样本区分度综合判别(图4)。

图4

Fig.4

	Figure Option ViewDownloadNew Window

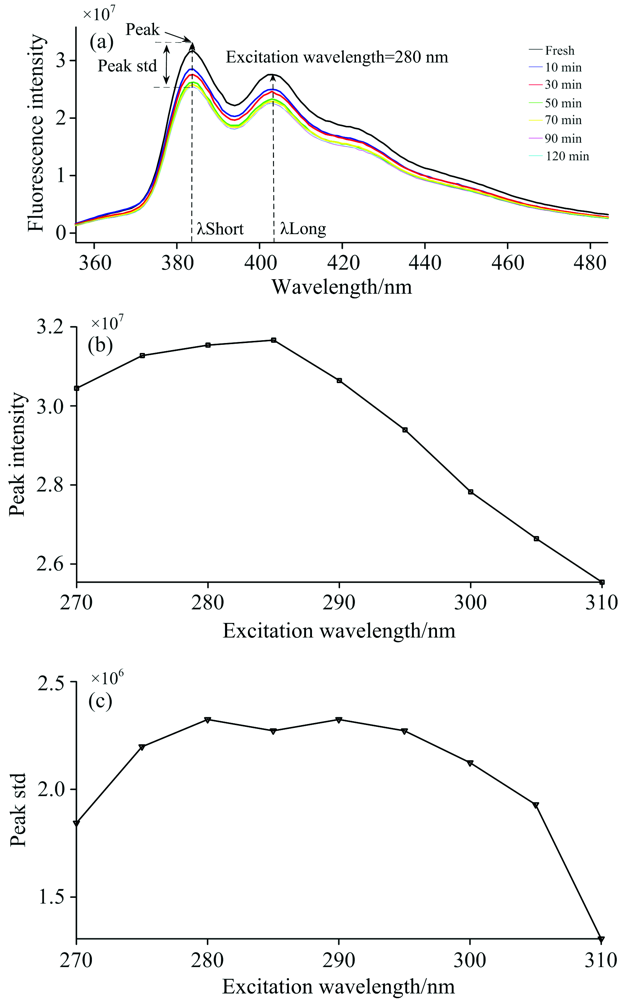

	图4 最优固定激发波长选择 (a): 各样本荧光特征比较; (b): 各激发波长下特征峰强度曲线; (c): 各激发波长下特征峰均方差曲线Fig.4 Selection of optimal fixed excitation wavelength (a): Comparison of fluorescence characteristics of samples; (b): Intensity curves of characteristic peaks at each excitation wavelength; (c): Variance curves of characteristic peaks at each excitation wavelength

以图4(a)激发波长为280 nm下的各油样本的荧光特征光谱为例, 定义主峰荧光强度为Peak Intensity, 主峰强度均方差为Peak Std, 表示各样本特征的离散度。 图4(b)和(c)分别计算得到了各激发波长下特征峰强度曲线和特征峰均方差曲线, 最优固定激发波长选择应同时满足Peak Intensity和Peak Std最大化, 可以看出, 试验油样放电击穿老化荧光检测最优固定激发波长为280 nm。

选择固定激发波长280 nm下的油样本荧光光谱建立荧光双色比例变压器绝缘油放电击穿诊断模型, 从图4(a)中可以看出: 随着放电击穿时间的增加, 绝缘油发生一定程度的老化, λ _Short和λ _Long两个特征峰荧光强度都变弱了, 但有别于氧化老化情况, 放电击穿老化样本的特征峰位置保持不变, 没有发生明显波长“ 红移” 现象, 反而有助于较窄双色波段的选择, 提高检测准确度。

分别提取双色波段380~388和399~407 nm荧光特征信息, 根据荧光双色比例绝缘油老化定量模型式(1), 利用最小二乘拟合完成模型建立, 获得模型最优拟合为二次方程T=12 815.55× (FP)²-23 226.54× FP+10 523.79, 相关系数为0.9515, 拟合曲线如图5所示。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 变压器绝缘油放电击穿荧光比例诊断模型曲线Fig.5 Curve of fluorescence proportional diagnostic model for discharge breakdown of transformer insulated oil

从图5中看出, 各样本点基本都落在拟合曲线上, 拟合残差小、 效果好, 说明不同放电击穿油样本的荧光比例FP值和放电击穿时间存在一个二次关系, 在实际放电击穿潜伏故障诊断中, 可根据测量计算的荧光比例推算出累计放电击穿时间, 为变压器故障预防与处理提供精准数据支持。

通过测量不同放电击穿时间下的变压器绝缘油老化样本的荧光光谱, 确定油样最优固定激发波长为280 nm, 基于实测数据分析不同放电击穿量引起的荧光特征变化规律, 建立基于荧光双色比例的变压器绝缘油放电击穿故障诊断模型, 表明了荧光双色比例计算的可行性, 可弥补传统方法中荧光信息获取时间长、 成本高的不足。 研究结果初步验证了荧光双色比列法在变压器绝缘油放电击穿故障诊断应用上的潜力, 为一种体积小、 成本低、 快速在线监测系统的进一步建立提供了一定基础。
