首先选用玉米近红外光谱数据集, 该数据集可在EVRI网站上免费获取http://eigenvector.com/data/Corn, 原始数据如图1所示。 该数据集是由m5, mp5和mp6三种不同的近红外光谱仪对80个不同的玉米样本扫描构成的。 光谱的波长范围为1 100~2 498 nm, 分辨率为2 nm, 每条光谱含有700个数据点。 该数据集给出了玉米的水分、 淀粉、 油脂的含量(百分比)作为目标理化值。 在此采用m5光谱仪的80组光谱数据以及对应的水分含量进行建模。 而在黄酒发酵的应用中, 我们对黄酒发酵周期的12个关键时间点进行取样, 每个样本扫描4次, 并且进行两个批次的黄酒发酵, 每个批次获取48个样本, 总共获得96个样本。 采集的黄酒样本的近红外光谱数据通过美国Thermo Antaris MX傅里叶变换型近红外分析仪扫描获得, 光谱仪的参数为: 光谱波长范围10 000~4 000 cm^-1, 分辨率为8 cm^{-1 [14]}。 原始光谱数据如图2所示。

图1

Fig.1

	Figure Option ViewDownloadNew Window

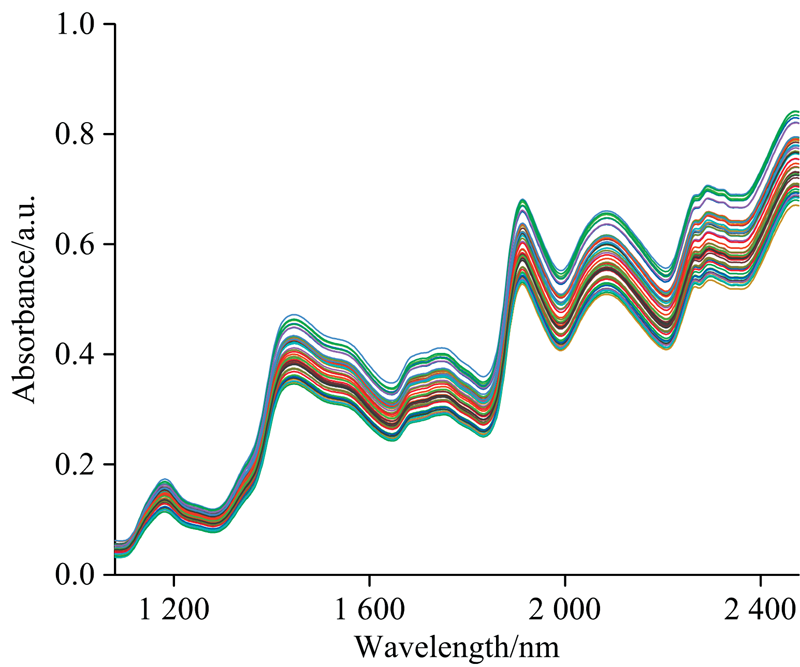

	图1 玉米原始光谱图Fig.1 The original spectra of corn

图2

Fig.2

	Figure Option ViewDownloadNew Window

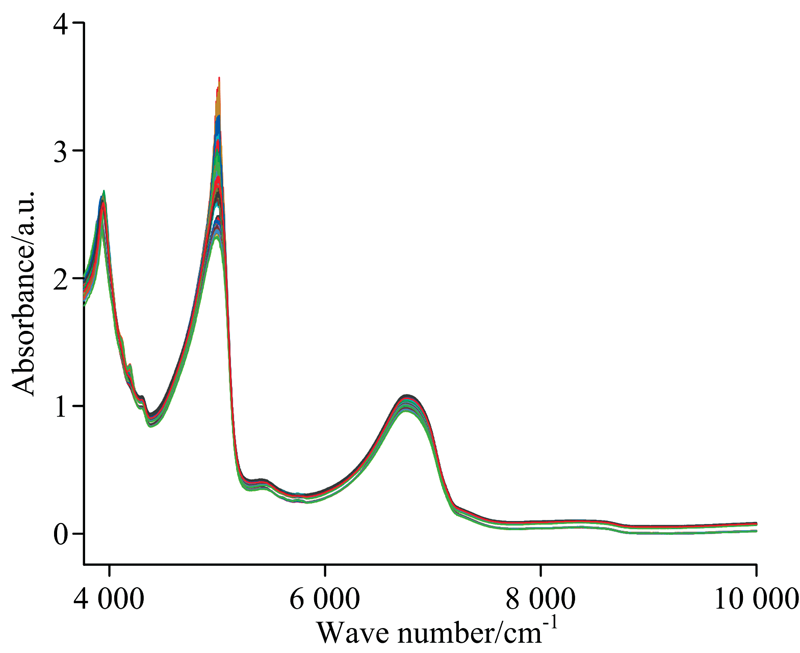

	图2 黄酒原始光谱图Fig.2 The original spectra of yellow rice wine

两个数据集的训练集与测试集都采用SPXY(sample set partitioning based on joint x-y distances)法进行划分, SPXY方法能使训练集的数据在X空间和Y空间均匀分布^[15]。 本工作按照3∶ 1进行训练集与测试集的划分, 第一个玉米数据集得到60个训练集和20个测试集。 第二个黄酒数据集得到含有72组数据的训练集和24组数据的测试集。

1.2.1 监督自动编码器

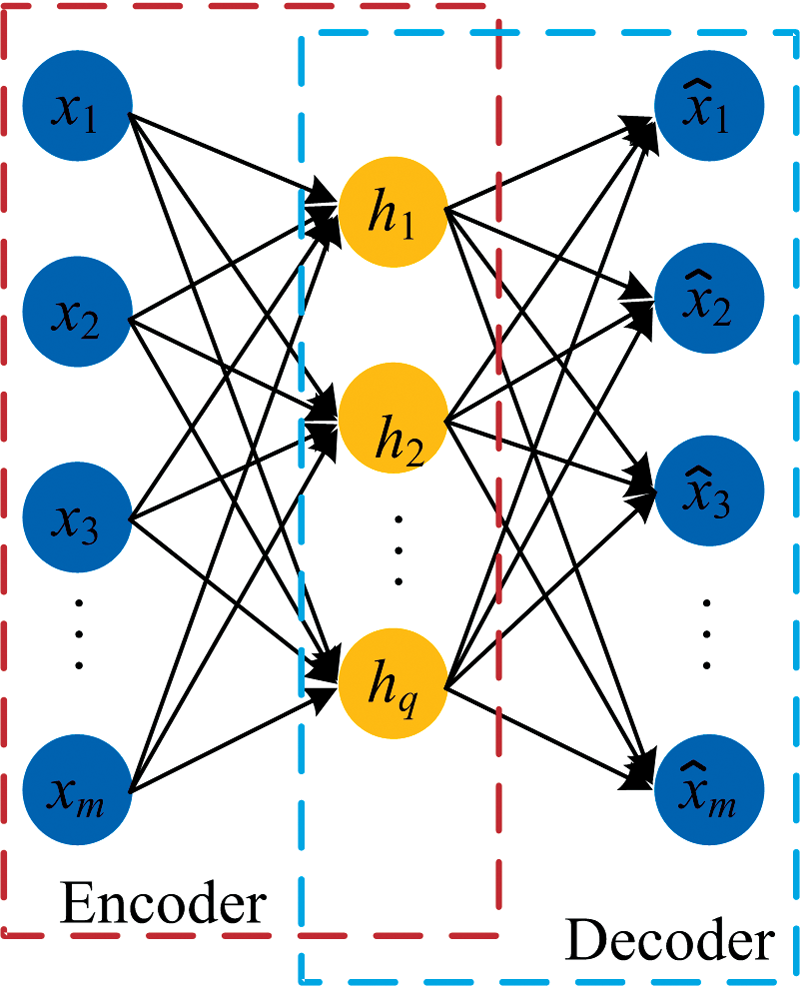

自动编码器是监督自动编码器的基础, 它是一个无监督的三层神经网络, 结构如图3所示。 它由输入层、 隐含层和输出层构成, 包含一个编码器和一个解码器。 通过对自动编码器无监督的训练, 能够实现对输入数据的特征提取和数据降维^[16]。 由于近红外光谱数据具有维度高、 冗余大、 样本量多等问题。 而传统的特征提取方法, 如主成分分析, 所提取的特征本质上就是原始变量的线性组合, 所以无法包含非线性特征信息。 而作为神经网络的一种, 自动编码器可以很好的建立非线性特征提取模型, 并且它可以处理维度高、 样本量多的数据, 还可以提取近红外光谱数据中的非线性特征信息。 具体的过程如下:

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 自动编码器的结构图Fig.3 Structural of auto-encoder

假设自动编码器输入m维的光谱数据样本, x=[x₁, x₂, …, x_m]^T∈ R^m, 由编码器可以得到隐含层的输出, 也就是特征表示为h=[h₁, h₂, …, h_q]^T∈ R^q,

h=f(Wex+be)(1)

式(1)中, W_e∈ R^{q× m}为权重矩阵, b_e∈ R^q为偏置向量, f(· )为激活函数, 这里的激活函数选用的是tanh函数(即tanh(x)=(e^x-e^-x)/(e^x+e^-x))。

由编码器获得隐含层特征表示之后, 解码器将隐含层的特征表示进行重构, 即

x^=g(Wdh+bd)(2)

式(2)中, W_d∈ R^{m× q}为权重矩阵, b_d∈ R^m为偏置向量, g(· )为激活函数, 这里的激活函数选用的是线性激活函数(即g(x)=x), x^=[ x^1, x^2, …, x^m]^T∈ R^m是解码器的输出。

假设输入光谱数据为X={x₁, x₂, …, x_n}∈ R^{m× n}其中n为光谱样本个数, m为光谱数据的维数。 重构输出为 X^={ x^1, x^2, …, x^n}^T∈ R^{m× n}。 为了得到模型的参数θ ={W_e, b_e, W_d, b_d}, 自动编码器的训练目标是最小化重构误差, 也就是损失函数Loss_x, 这里采用的均方根误差

Lossx=1n∑i=1n‖xi-x^i‖2(3)

式(3)中, x_i∈ {x₁, x₂, …, x_n}, x^i∈ { x^1, x^2, …, x^n}。

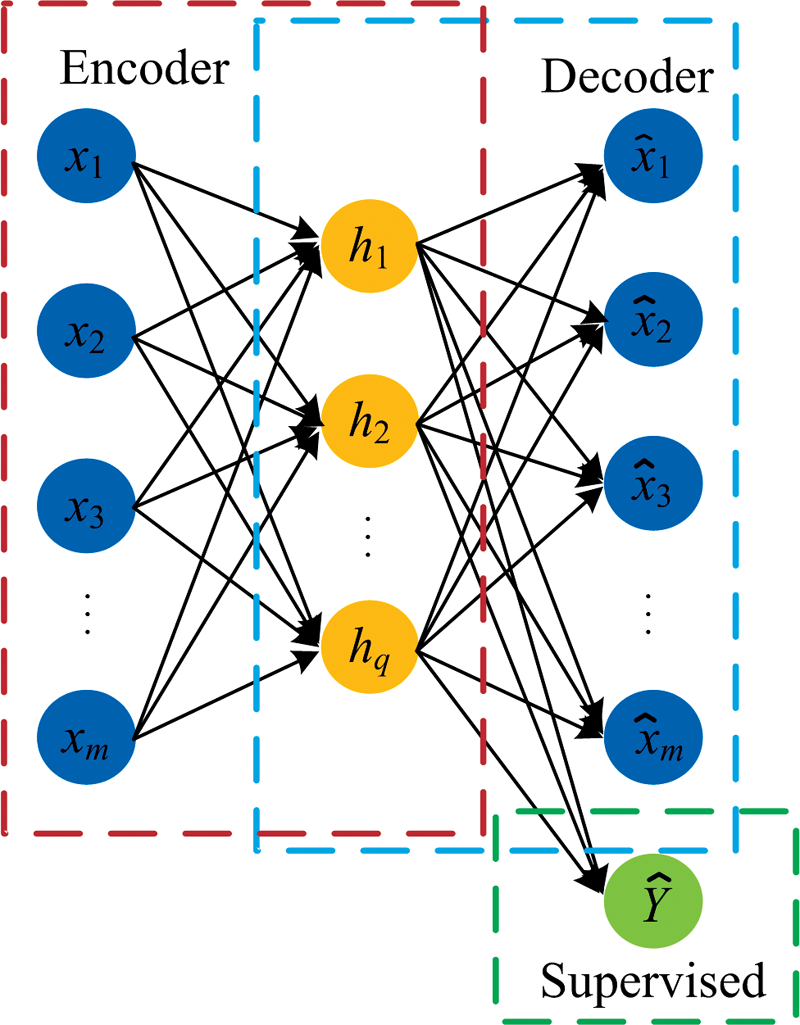

自动编码器通过无监督的训练方式, 可以根据输入与重构输出之间误差来调整参数, 从而得到输入光谱数据的特征表示。 但是在建立近红外光谱定量分析模型时, 无监督的训练机制会使自动编码器的隐含层特征输出包含许多与理化值无关的信息, 使模型的预测性能下降, 不利于模型对理化值的预测。 为了解决这个问题, 我们引入了监督自动编码器用以提取与目标理化值高度相关的特征信息^[17]。 监督自动编码器是在普通的自动编码器的基础上加了一个监督层, 监督层是与隐含层全相连接的, 具体的结构如图4所示。 这样可以使隐含层的特征信息不仅仅能精确的重构出输入数据, 还能够很好的预测理化值, 使得特征信息中含有与理化值高度相关的信息。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 监督自动编码器的结构图Fig.4 Structure of supervised auto-encoder structural

监督层的值为y=[y₁, y₂, …, y_p]^T∈ R^p, 监督层与隐含层之间的关系为

y^=PWph+bp(4)

式(4)中, y^为监督层的输出, 也就是y的预测值, W_p∈ R^{p× q}为权重矩阵, b_p∈ R^q为偏置向量, P(· )为激活函数, 这里的激活函数选用的是线性激活函数(即P(x)=x)。

假设监督层的实际值为Y={y₁, y₂, …, y_n}∈ R^{p× n}, 输入层的光谱数据为X={x₁, x₂, …, x_n}∈ R^{m× n}其中n为光谱样本个数, m为变量数, p为监督层的变量数。 重构输出为 X^={ x^1, x^2, …, x^n}∈ R^{m× n}, 监督层的输出为 Y^={ y^1, y^2, …, y^n}∈ R^{p× n}。 为了得到模型的参数θ ={W_e, b_e, W_d, b_d, W_p, b_p}, 监督自动编码器的训练目标是最小化重构误差与预测误差(即预测损失函数Loss_y)的加权和, 这里的重构误差与预测误差均采用的均方根误差, 预测损失函数Loss_y为

Lossy=1n∑i=1n‖y^i-yi‖2(5)

式(5)中, y^i∈ { y^1, y^2, …, y^n}, y_i∈ {y₁, y₂, …, y_n}。

监督自动编码器的损失函数Loss为重构损失和预测损失的加权和

Loss=λLossx+1-λLossy(6)

监督自动编码器在原自动编码器的基础上加了一个监督层后, 可以将重构损失与预测损失结合, 使其不仅可以提取数据底层结构, 又可以提供准确的预测性能^[17]。 所以监督自动编码器可以有效地解决所提取的光谱特征信息与理化值之间相关性弱的问题, 获得更好的光谱数据特征表示, 提高近红外光谱定量分析的性能。

1.2.2 堆叠监督自动编码器

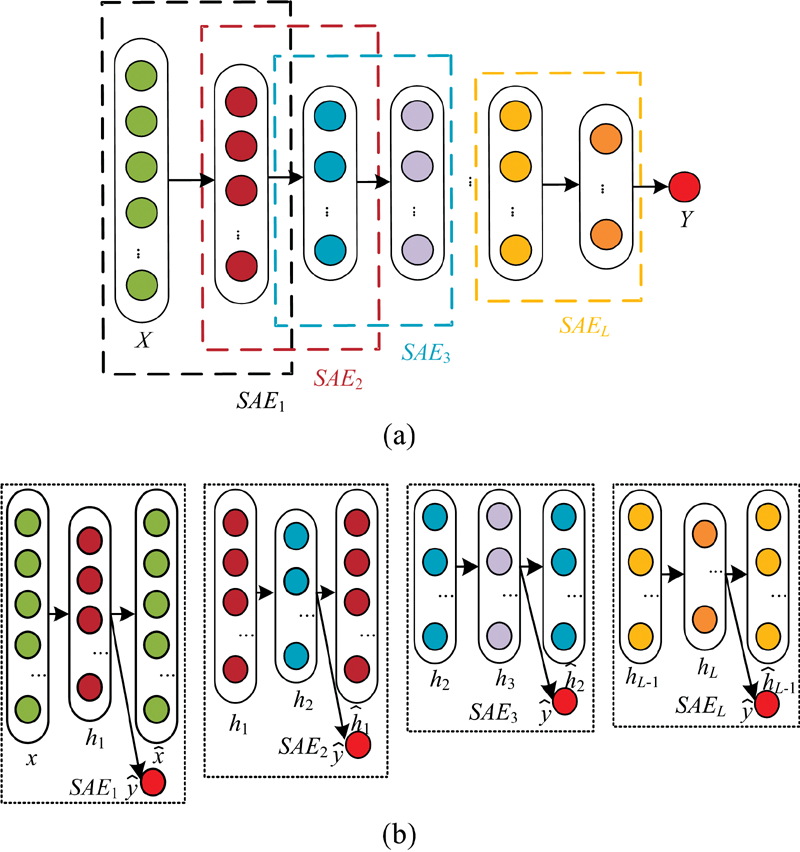

单个监督自动编码器只是一个简单的、 浅层的神经网络, 无法提取深层次的特征信息。 为了提取近红外光谱深层次的特征信息, 可以将其扩展到深层结构-堆叠监督自动编码器^[16]。 结构如图5所示。 图5(a)为堆叠监督自动编码器, 它是由多个监督自动编码器构成。 图5(b)为构成图5(a)的多个监督自动编码器。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 堆叠监督自动编码器的结构图 (a): 堆叠监督自动编码器; (b): 监督自动编码器Fig.5 Structure of stack supervised auto-encoder (a): Stack supervised AE; (b): Supervised AE

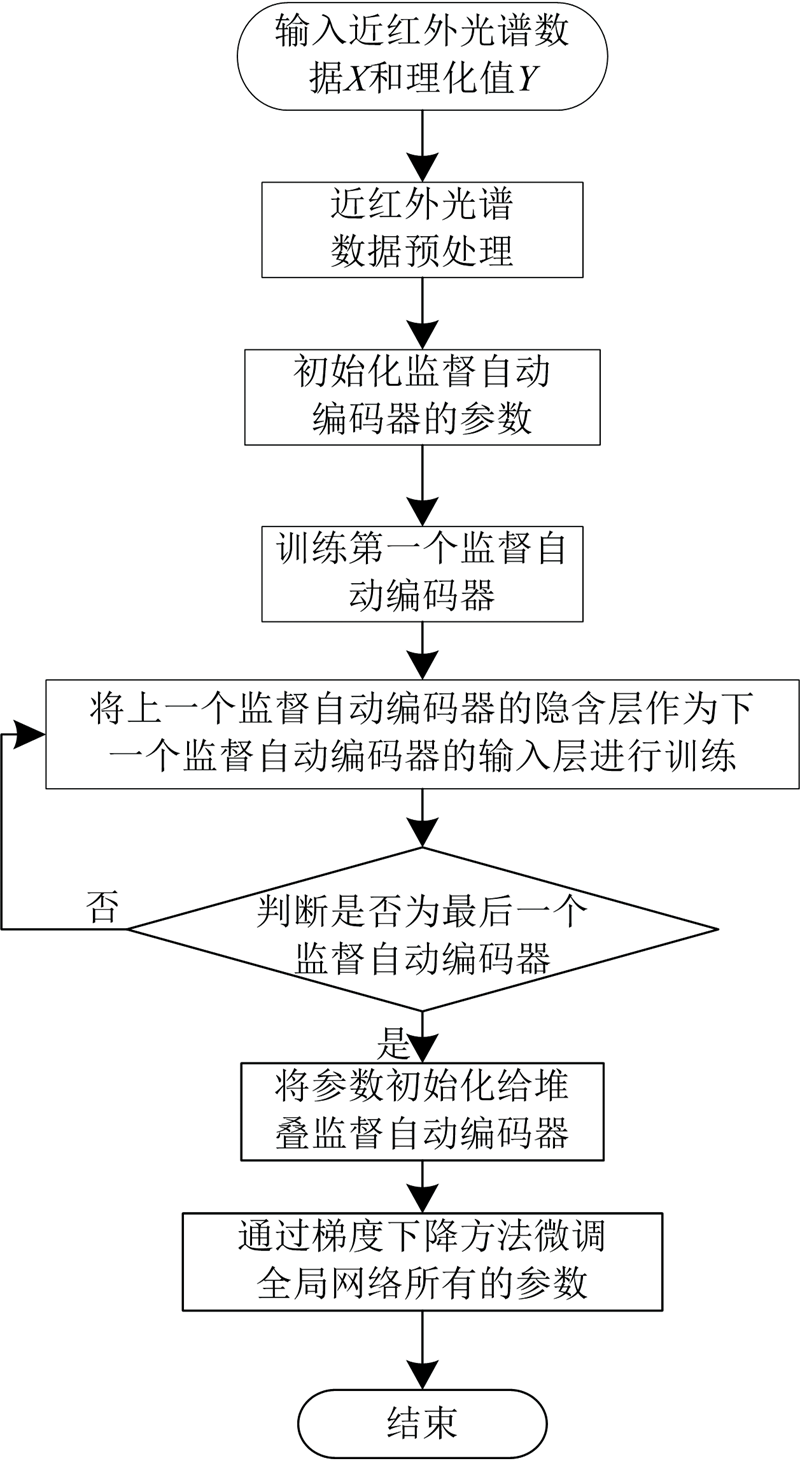

堆叠监督自动编码器的训练分为两步: 首先是有监督的预训练, 然后是有监督的微调。 预训练阶段: 首先最小化第一个监督自动编码器的损失函数, 将第一个监督自动编码器获得的隐含层作为下一个监督自动编码器的输入层, 这样一直训练到最后一个监督自动编码器, 用训练得到的权重和偏置来初始化相应的全局网络。 微调阶段: 使用预训练得到的相应的参数进行初始化, 然后使用梯度下降法微调所有层的参数。 训练的过程如图6所示。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 SSAE的训练过程Fig.6 SSAE training process

1.2.3 基于堆叠监督自动编码器的建模过程

基于堆叠监督自动编码器的近红外光谱数据建模的具体步骤如下:

① 采集近红外光谱数据与对应的理化值;

② 剔除其中的异常值;

③ 将数据分为训练集和测试集, 并分别用同样的方法对光谱进行预处理;

④ 用训练集进行堆叠监督自动编码器的训练;

⑤ 用测试集进行模型的测试和评价。

算法的运行环境为: Intel(R) Core(TM) i5-7500 CPU @3.40 GHz CPU; 计算机内存为8 GB。 所使用的为Pycharm, 系统环境中配置了tensorflow, numpy, pandas等Python运算库。

为验证模型预测的准确性, 选用预测均方根误差RMSEP和预测相对分析误差RPD两个评价指标。 RMSEP用来衡量模型的预测值与真实值之间的预测标准差, RMSEP的值越大, 模型的精度越低, 反之则越高。 RPD是用来衡量模型的分辨能力, 它是由测试集标准差与预测均方根误差之比计算得到, RPD的值越大, 表明模型的预测能力越强^[14]。 一般当RPD在2.5及以上时, 模型才适合定量分析使用^[18]。 这两个评价指标的计算公式如式(7)和式(8)

RMSEP=∑i=1n(y^i-yi)2n(7)

RPD=∑i=1n(yi-y-i)2∑i=1n(yi-y^i)2(8)

其中, y^i为光谱预测值, y_i为实际值, y-i为实际值的平均值, n为的样品数。

原始光谱中除了包含对目标理化值预测有用的信息之外, 还有包含许多与目标理化值无关的冗余信息和测量噪声, 如电噪声、 杂散光和漂移等, 所以对原始光谱进行合适的预处理是十分必要的。 预处理的方法有一阶差分、 二阶差分、 Savitzky-Golay平滑(SG)、 多元散射矫正(MSC)、 标准正态变量变换(SNV), 在无预处理和不同方法预处理之后的光谱, 分别采用PLSR, BP, SAE和SSAE建立预测模型, 结果表1所示。

表1

Table 1

表1(Table 1)

表1 基于不同预处理的预测效果 Table 1 Prediction results based on different pretreatment methods 建模 方法 预处理 方法 玉米数据集 黄酒数据集 RMSEP RPD RMSEP PRD PLSR 无 0.235 1 1.109 0.288 1.756 一阶 0.182 9 1.425 0.330 1 1.537 二阶 0.189 8 1.373 0.319 4 1.588 SG 0.235 1 1.109 0.272 7 1.86 MSC 1.999 0.130 4 5.734 0.08 SNV 0.214 7 1.214 0.789 8 0.642 BP 无 0.227 7 1.145 0.172 3 2.944 一阶 0.130 5 1.998 0.166 99 3.039 二阶 0.160 5 1.624 0.197 4 2.57 SG 0.225 8 1.155 0.157 9 3.212 MSC 0.948 2 0.274 9 0.195 1 2.6 SNV 0.207 1.259 0.385 1.318 SAE 无 0.197 2 1.322 0.145 9 3.478 一阶 0.105 3 2.477 0.205 9 2.464 二阶 0.174 4 1.495 0.194 2 2.612 SG 0.227 7 1.145 0.172 7 2.937 MSC 0.181 3 1.438 0.168 3.02 SNV 0.231 5 1.126 0.395 6 1.282 SSAE 无 0.264 1.019 2 0.120 4.227 一阶 0.060 4 4.313 0.367 3 1.318 二阶 0.189 8 1.374 0.281 9 1.8 SG 0.263 7 0.988 8 0.248 1 2.044 MSC 0.483 4 0.539 3 0.690 4 0.734 7 SNV 0.313 2 0.832 3 0.437 6 1.159

表1 基于不同预处理的预测效果 Table 1 Prediction results based on different pretreatment methods

由表1可知, 光谱预处理方法对模型的精度有明显的影响, 而且不同的光谱数据和不同的建模方法使用的预处理方法也不同。 对于玉米数据集, 四种建模方法与一阶差分预处理的组合均是最好的; 黄酒数据集在使用PLSR和BP建模时, SG平滑处理的效果最好, 而SAE和SSAE建模时, 则是不进行处理的效果最好。 因此玉米数据集的四种建模方法对比时采用一阶差分预处理后的数据进行建模, 而对于黄酒数据集, PLSR和BP建模使用SG平滑预处理光谱, SAE和SSAE建模则使用原始光谱。

特征波段的选择使用的是相关系数法。 它是通过计算每一个波长的吸光度与目标理化值之间的相关系数, 选择相关系数大的波长作为特征波段。

对预处理后的近红外光谱使用相关系数法选择特征波长。 玉米数据集最终选择了425个特征波长; 黄酒数据集最终选择了179个特征波长。

在堆叠监督自动编码器中, 模型参数的选择对预测精度有重要的影响。 在此主要考虑训练次数和学习率。 模型的层数和每层的节点数, 两个数据集分别采用的结构为425-132-52-6-1和179-50-10-1。 训练次数和学习率的选择分别如图7所示, 训练的次数过多会导致模型过拟合, 而训练次数太少模型会有较大的损失, 预测精度较差。 从图7(a)和(b), 可知玉米数据集在学习率为0.001, 训练次数为150次时, 模型的精度最高, RMSE=0.060 4, RPD=4.313; 从图7(c)和(d), 可知黄酒数据集在学习率为0.001, 训练次数为150次时, 模型的精度最高, RMSE=0.120, RPD=4.227。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 不同学习率和训练次数对模型的影响 (a), (b): 玉米; (c), (d): 黄酒Fig.7 The influence of different learning rates and training times on the model (a), (b): Corn; (c), (d): Yellow wine

为验证堆叠监督自动编码器建模方法的可行性, 对玉米数据和黄酒发酵数据仿真建模, 与PLSR, BP和SAE进行对比, 以说明本方法的优越性。

2.4.1 玉米数据集

表2为不同建模方法下, 玉米含水量的预测结果。 使用SSAE方法建立模型时, 可以通过有监督的形式提取光谱数据的深层信息, 两个评价指标均优于另外三种方法, RPD达到了4.313。

表2

Table 2

表2(Table 2)

表2 玉米数据使用不同建模方法 Table 2 Prediction results of corn data sets using different modeling methods 方法 玉米数据集 RMSEP RPD PLSR 0.182 9 1.425 BP 0.130 5 1.998 SAE 0.105 3 2.477 SSAE 0.060 4 4.313

表2 玉米数据使用不同建模方法 Table 2 Prediction results of corn data sets using different modeling methods

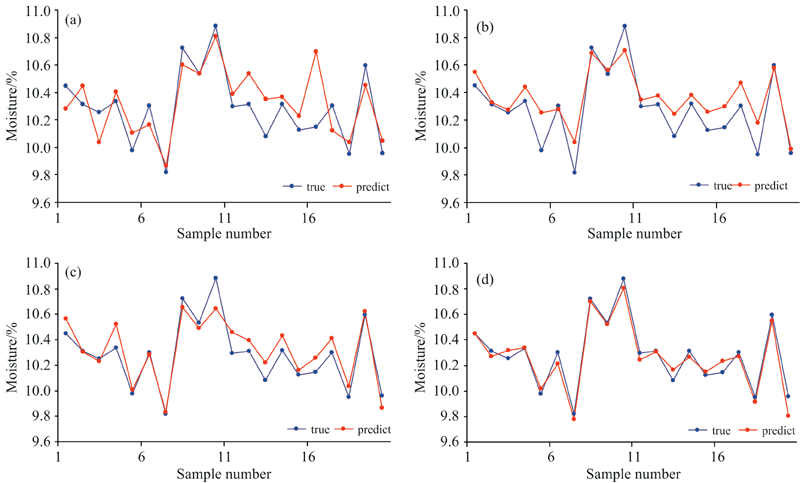

图8为采用不同建模方法, 玉米含水量的预测结果与真实理化值的对比。 横坐标为预测样品数量。 图8(a)可以看出基于PLSR模型的真实值和预测值之间还有较大的差距。 图8(b)为BP神经网络的效果, 从图中可以看出预测值与真实值也有一定的差距, 但是预测值的变化趋势与真实值基本相同。 图8(c)为SAE方法的结果, 真实值与预测值之间差距进一步减小。 图8(d)为本工作提出的SSAE的建模方法, 结合了有自动编码器和监督学习的优点, 使得预测效果最佳。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 玉米数据不同建模方法预测效果对比 (a): PLSR模型; (b): BP模型; (c): SAE模型; (d): SSAE模型Fig.8 Prediction results of different modeling methods for corn data (a): PLSR model; (b): BP model; (c): SAE model; (d): SSAE model

2.4.2 黄酒发酵实例

表3为黄酒发酵过程中总酸含量的预测结果。 在使用SSAE方法进行建模时, 黄酒数据集的RPD达到了4.227, 相对于PLSR方法, 黄酒数据的RPD提升了2倍。 并且两个评价指标均优于另外三种方法。

表3

Table 3

表3(Table 3)

表3 黄酒数据使用不同建模方法 Table 3 Prediction results of yellow wine data sets using different modeling methods 方法 黄酒数据集 RMSEP RPD PLSR 0.272 7 1.860 BP 0.157 9 3.212 SAE 0.145 9 3.478 SSAE 0.120 4.227

表3 黄酒数据使用不同建模方法 Table 3 Prediction results of yellow wine data sets using different modeling methods

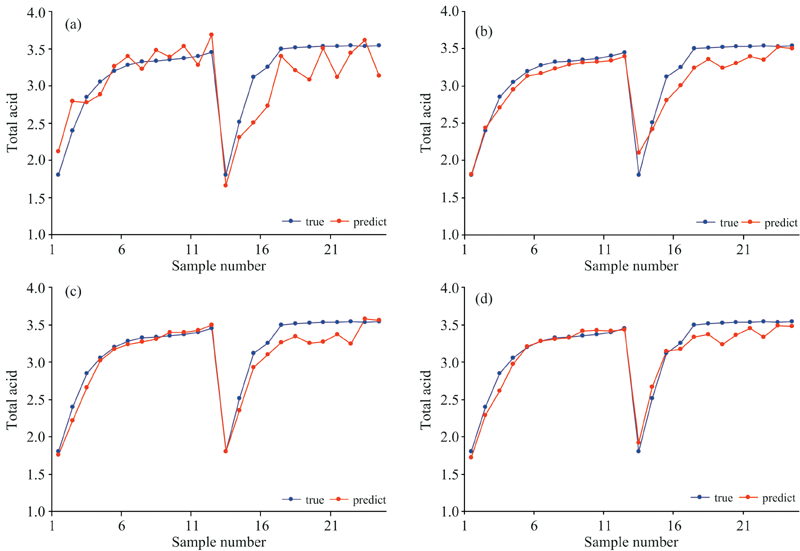

图9为黄酒总酸含量在采用不同方法下的预测结果对比。 图9(a)可知, 基于PLSR模型的预测值与真实值之间相差较大。 图9(b)为基于BP神经网络模型的效果, 模型的预测值与真实值之间的趋势大致相同, 在数值上还有一定的差距。 图9(c)和图9(d)分别是基于SAE和SSAE方法建模的效果, SAE方法能够提取数据深层的特征, 预测效果相比于BP神经网络有所提升。 SSAE在提取数据深层特征的同时加上了监督信息, 使得最终的预测效果最佳。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 黄酒数据不同建模方法预测效果对比 (a): PLSR模型; (b): BP模型; (c): SAE模型; (d): SSAE模型Fig.9 Prediction results of different modeling methods for yellow wine data (a): PLSR model; (b): BP model; (c): SAE model; (d): SSAE model
