试验材料分别选用未开封使用的约翰迪尔CK-4/SN机油和使用远超正常工作小时的同品牌同型号污染润滑油, 此型号润滑油适应性强, 属于冬夏通用型机油, 应用于众多约翰迪尔大马力拖拉机中, 具有代表性。 为得到不同污染浓度的润滑油的近红外光谱数据, 使用混匀仪, 将未开封的新油与污染后的旧油按照不同比例进行混合, 依次配置了污染度浓度为0%, 1%, 2%, 3%, 4%, …, 100%的共101份润滑油样本, 以此模拟农机发动机工作过程中润滑油污染浓度的逐渐变化过程。 本文以农机润滑油污染浓度(0~100)作为因变量进行波长选择及近红外光谱数据建模预测分析。

使用德国布鲁克品牌的TANGO系列近红外光谱仪采集101份润滑油样本的近红外光谱。 光谱采集软件为OPUS6.5, 波长范围为1 000~2 500 nm, 控制室温在25 ℃左右, 开机预热30 min后进行背景测量, 在后续光谱采集过程中, 每隔30 min重新测量背景, 避免背景干扰。 采集过程中应避免润滑油样本中有气泡产生, 因为润滑油样本中存在气泡会使光谱采集过程中产生光的散射等现象, 降低光谱数据的准确性, 所以部分产生气泡的润滑油样本, 均静置15~20 min, 待气泡自行排出后进行光谱采集。 为最大限度避免采集过程中所产生的误差, 每份润滑油样本均采集三次光谱数据, 将其平均值作为各润滑油样本的原始光谱。

SPXY(sample set portioning based on joint X-Y distances)算法^[11]是由Galvao等提出的样本选择方法, 原理是分别以光谱变量和理化值为特征参数, 计算各样本间的距离, 最大程度保证样本分布的代表性, 具体实现过程参照文献[12]。 该算法可以有效覆盖多维向量空间, 避免样本间因差异过小所引起的预测模型过拟合或预测效果差的现象, 在分析光谱变量特征与理化值之间的关系的同时进行样本选择, 改善模型的预测能力与稳健性。

光谱除含有样本自身的化学信息以外, 也存有部分无用信息以及噪声信息。 样本自身基质状态的改变、 光的散射以及光谱仪工作状态的改变等都会导致光谱出现基线漂移, 多元散射等噪声信息。 因此, 需要对原始光谱进行预处理来消除噪声、 校正斜坡背景、 压缩数据以及消除其他无用因素对光谱信息的干扰, 为所建立模型的鲁棒性和待测样本预测的精度奠定良好的基础^[12]。 目前在近红外光谱技术中, 卷积平滑法(savitzky-golay, SG)、 基线矫正(baseline correction, BC)以及变量标准化(standard normal variate, SNV)等是较为常用的预处理方法。

1.4.1 初始变量集的选择

通过对RF算法的原理和步骤进行深入研究, 该算法体具体实现过程参照文献[8]的描述, 可以发现RF算法中初始变量集的选择是随机的, 存在较大的不确定性, 可能会选择到一些无信息变量或干扰变量, 导致算法迭代次数较大, 结果再现性较低, 运算时间过长。 而IRIV算法是一种将各变量随机组合并判断各变量之间相互作用, 基于二进制矩阵重排过滤器提出的特征波长选择算法, 通过评估各变量与模型之间的利害关系, 将全部变量划分为对建模有益的强信息变量和弱信息变量以及对建模无益甚至产生危害的无信息变量和干扰信息变量, 该算法具体实现过程参照文献[10]的描述。 本工作通过IRIV算法对RF算法进行改进, 利用IRIV算法提取出强信息变量和弱信息变量, 将其作为RF算法中的初始变量集, 确保初始变量集的合理性与有效性, 避免初始变量集的随机性, 剔除对建模无意义的无信息变量以及对建模有害的干扰信息变量, 减少迭代次数, 提高结果的再现性。

1.4.2 建模波长的优选

RF算法中, 通常基于各变量被选概率值的大小进行变量选择, 一般选择由大到小正向排序的前十个变量作为特征波长, 或者根据客观标定的概率值, 一般选择大于或者等于此客观标定的概率值的变量作为符合要求的特征波长^[13], 导致经过RF算法所提取的特征波长数量的选择存在很大的不确定性。

为避免所选建模波长数量的不确定性, 对各变量按其被选概率值进行由大到小正向排序, 通过向前选择法对排序后的变量从首个波长开始, 依次增加一个波长, 建立光谱数据与理化值的PLSR模型, 计算各模型的交叉验证均方根误差(root mean square error of cross validation, RMSECV)值, 以出现最小RMSECV值时对应的变量子集为最终所选的特征波长。 RMSECV使用式(1)计算

$RMSECV=\sqrt{\frac{\overset{n}{\mathop{\mathop{\sum }_{i=1}}}\,{{({{y}_{i,\text{actual}}}-{{y}_{i,\text{predicted}}})}^{2}}}{n-1}}$(1)

式(1)中, y_{i, actual}为第i个农机润滑油样本污染浓度实测值, y_{i, predicted}为经过该模型所计算出的第i个农机润滑油样本污染浓度预测值, n为全部样本中校正集的样本数量。

IRIV-RF算法通过IRIV算法得到强信息变量与弱信息变量, 将其作为RF算法中的初始变量集; 通过依次增加一个变量并建立光谱数据与理化值的PLSR模型后找到出现最小RMSECV值时对应的变量子集。 这样IRIV-RF算法就可以找到最优预测精度所对应的特征波长, 通过两次改进提高了结果再现性与预测精度。

目前, 在近红外光谱分析中, PLSR^[14]是比较高效且常用的建模方法。 它将光谱数据压缩成为潜在变量的正交结构, 描述参考值与光谱信息之间的最大协方差。 PLSR同时拥有多元线性回归分析、 主成分分析以及典型相关分析的分析特性, 便于有效消除自变量可能存在多重共线性所导致模型预测失真等缺陷, 具有较高的预测稳定性, 能更加准确进行信息的识别。

模型评价的目的是为了对所建立的模型预测的精度、 可信度以及建模的效果进行验证评价, 主要通过校正相关系数(R_c)、 校正均方根误差(RMSEC)、 预测相关系数(R_p)、 预测均方根误差(RMSEP)四个参数来评价建模的效果以及模型的预测能力。 其中, 若相关系数的数值越大且越趋近于1, 则说明对应特征变量与理化值两者的相关性越强, 模型的拟合程度越高; 若均方根误差的数值越小, 则说明模型的稳定性越高, 预测能力越好。

利用SPXY算法将101个润滑油样本划分为两部分, 分别为70%的校正集和30%的预测集, 即校正集由70个样本构成, 预测集由31个样本构成。 选用SG、 BC以及SNV三种不同的预处理方法分别对原始光谱进行处理, 其中SG去噪时选择移动窗口数为7, 用于拟合的多项式次数为3。 同时对原始光谱数据以及三种不同预处理后所得的光谱数据分别建立PLSR模型, 根据所建立的PLSR模型的建模效果与预测精度确定出最佳的预处理方法。 原始光谱的PLSR模型以及三种不同预处理后所得的光谱数据建立的PLSR模型结果如表1所示。

表1

Table 1

表1(Table 1)

表1 不同预处理方法的模型结果 Table 1 Performance results of models with different Pretreatment methods 预处理方法 Rc RMSEC Rp RMSEP 原始光谱 0.862 4 16.027 5 0.843 9 15.697 6 SG平滑 0.853 9 14.798 3 0.846 9 15.239 9 BC基线矫正 0.859 9 14.908 9 0.850 2 15.435 7 SNV变量标准化 0.887 8 13.114 5 0.875 3 13.225 7

表1 不同预处理方法的模型结果 Table 1 Performance results of models with different Pretreatment methods

通过表1可以看出, 经过SNV预处理后所得的光谱数据建立的PLSR模型的均方根误差和相关系数与原始光谱、 SG以及BC预处理后的光谱数据建立的PLSR模型的均方根误差和相关系数比较, 可以发现SNV预处理建立的PLSR模型的均方根误差最小且相关系数更趋近于1, 故选用SNV进行光谱预处理。 图1(a)为原始光谱, 图1(b)为SNV预处理后得到的光谱, 可以发现通过SNV预处理后的光谱曲线的波峰波谷的位置特征越发分明, 解决了原始光谱中存在基线漂移的问题, 所以后续的特征波长选择和建模均应用SNV预处理后所得到的光谱数据。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 原始光谱(a)及SNV预处理后的光谱(b)Fig.1 Original spectra (a) and SNV preprocessed spectra (b)

2.2.1 RF变量选择结果

对RF进行初始化参数设置, N设定为10 000, Q设定为10, 开始运行。 全谱经过RF算法进行波长选择后, 各变量被选择的概率值如图2(a)所示, 经过多次试验, 选用不同概率值所对应的变量作为特征波长分别建模, 进行对比分析后, 发现选择概率值大于等于0.24的变量为特征波长建模可以获得最佳的建模效果, 此时的特征波长共计24个, 如图2(b)所示, 分别为2 435, 2 260, 2 396, 2 290, 2 175, 2 498, 1 953, 2 430, 2 427, 1 400, 1 194, 1 207, 1 770, 1 740, 1 743, 1 409, 2 173, 1 698, 2 487, 1 163, 1 364, 1 049, 1 283和1 840 nm。

图2

Fig.2

	Figure Option ViewDownloadNew Window

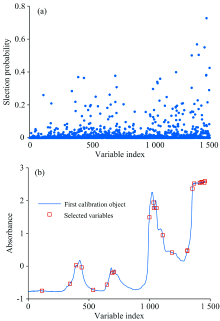

	图2 RF运行结果Fig.2 The results of random frog selection

2.2.2 IRIV变量选择结果

对IRIV进行初始化参数设置, 设定最大主成分数为10, 交叉验证次数为5, 开始运行。 全谱经过IRIV算法波长选择后, 选择出强信息变量和弱信息变量共计29个, 如图3所示, 分别为1 013, 1 037, 1 066, 1 078, 1 083, 1 084, 1 171, 1 172, 1 212, 1 229, 1 323, 1 363, 1 364, 1 402, 1 408, 1 410, 1 425, 1 474, 1 486, 1 674, 1 675, 1 991, 2 021, 2 028, 2 030, 2 290, 2 352, 2 427和2 430 nm。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 IRIV所得强、 弱信息变量Fig.3 Strongly and weakly informative variables obtained by IRIV

2.2.3 IRIV-RF变量选择结果

在IRIV得到的29个强信息变量和弱信息变量的基础上进行RF波长选择。 根据被选概率值对各变量进行由大到小正向排序, 从被选概率值最大的波长开始, 按照所排顺序依次增加一个波长建立光谱数据与农机润滑油污染浓度的PLSR模型。 IRIV-RF变量选择的结果如图4所示, 其中图4(a)中红色正方形标记处为最小的RMSECV值, 为9.134 2, 得到满足条件的特征波长共计17个, 如图4(b)所示, 分别为: 1 408, 1 674, 2 427, 1 083, 2 290, 1 066, 1 212, 1 675, 2 352, 1 991, 1 013, 1 171, 1 363, 1 364, 2 021, 1 172和1 323 nm。

图4

Fig.4

	Figure Option ViewDownloadNew Window

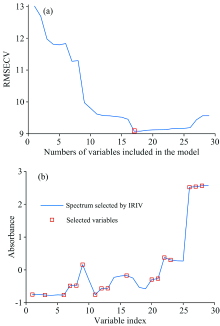

	图4 IRIV-RF变量选择的结果Fig.4 Variable selection results of IRIV-RF

将全谱、 RF、 IRIV以及IRIV-RF三种算法所选择出的特征波长, 分别建立PLSR模型, 计算得到各模型的校正相关系数、 预测相关系数、 校正均方根误差以及预测均方根误差的数值, 如表2所示, 通过四个评价参数来比较各模型的预测能力。

表2

Table 2

表2(Table 2)

表2 不同波长选择方法下模型的结果 Table 2 Performance results of models with different wavelength selection methods 模型 变量数 Rc RMSEC Rp RMSEP FULL-PLSR 1 500 0.887 8 13.114 5 0.875 3 13.225 7 RF-PLSR 24 0.926 7 11.172 0 0.913 3 11.434 6 IRIV-PLSR 29 0.938 8 10.126 3 0.931 6 10.676 1 IRIV-RF-PLSR 17 0.972 9 8.738 6 0.965 7 9.058 4

表2 不同波长选择方法下模型的结果 Table 2 Performance results of models with different wavelength selection methods

通过表2可以发现, 对全谱提取特征波长后所建立模型的各项参数均优于全谱, 证明了对全谱提取特征波长的必要性。 同时, 改进的IRIV-RF算法模型的各项评价参数均优于RF算法以及IRIV算法, 其中经过RF算法所选特征波长建立的PLSR模型的R_p为0.913 3, RMSEP为11.434 6, 而经过改进后IRIV-RF算法所选特征波长建立的PLSR模型的R_p为0.965 7, RMSEP为9.058 4, 提升了预测精度。 这是因为在RF算法初始变量集的选择过程中可能会选取到部分干扰信息变量或无信息变量, 导致RF算法的不确定程度极高, 结果再现性较低, 算法迭代次数过大, 运行时间较长。 本文提出的IRIV-RF算法, 首先通过IRIV算法对全谱进行特征波长初选, 提取强信息变量和弱信息变量, 避免光谱中无信息变量和干扰变量对光谱的影响, 将其初选结果作为RF算法的初始变量集, 保证了RF算法初始变量集选择的有效性, 有益于特征波长的选择, 可以提高模型的预测精度, 改善RF算法收敛速度慢、 迭代次数大、 运行时间较长等问题。

图5为预测集样本的全谱-PLSR, RF-PLSR, IRIV-PLSR以及IRIV-RF-PLSR模型的农机润滑油污染浓度的预测值与化学值的散点图。 从图中可以清晰地观测出, 经过改进的IRIV-RF算法所选特征波长建立的PLSR模型的预测效果最优。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 PLSR模型下农机润滑油污染浓度的散点图 (a): 全谱-PLSR; (b): RF-PLSR; (c): IRIV-PLSR; (d): IRIV-RF-PLSRFig.5 Scatter plots of PLSR models for contamination concentration of agricultural machinery lubricating oil (a): Full spectrum-PLSR; (b): RF-PLSR; (c): IRIV-PLSR; (d): IRIV-RF-PLSR
