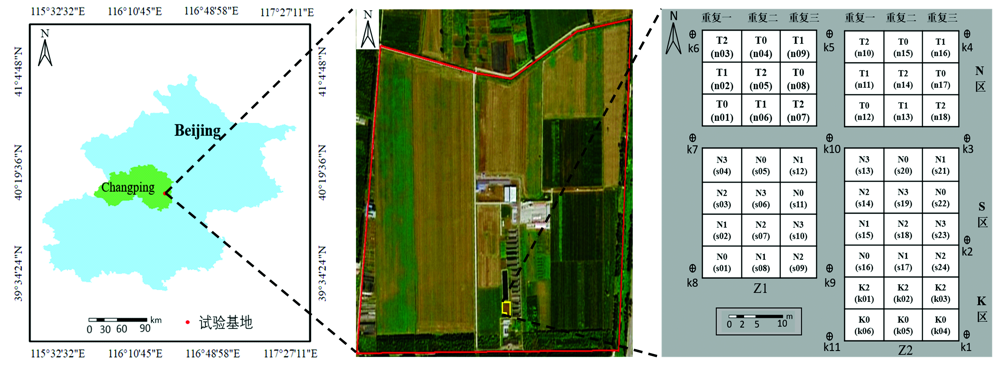

马铃薯试验田位于北京市昌平区小汤山镇国家精准农业研究示范基地(40° 10'34″N, 116° 26'39″E), 该地平均海拔为36 m, 属暖温带半湿润大陆性气候。 马铃薯试验采用正交试验设计, 试验方案详情见文献[12]。 为避免不同生育期试验田位置偏差对试验结果的影响, 于试验小区周围埋设了11个地面控制点(ground control point, GCPs), 并利用高精度的GPS测定各GCP的三维坐标。 具体的试验设计如图1所示。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 马铃薯田间位置及试验设计Fig.1 Potato field location and experiment design

以无人机为遥感平台, 搭载高清数码相机传感器和高光谱传感器分别于2019年5月13日、 5月28日、 6月10日、 6月20日和7月3日开展飞行作业, 获取马铃薯现蕾期至成熟期5个生育期的数码影像和高光谱影像数据。 2种传感器的具体参数如表1所示。 为避免光照对试验结果的影响, 选择正午12:00— 14:00开展飞行作业, 无人机的飞行高度设置为20 m, 且配备高精度的位置与姿态测量系统, 以获得试验区域的精确位置。

表1

Table 1

表1(Table 1)

表1 传感器参数 Table 1 Sensor parameters 数码相机传感器 参数值 高光谱传感器 参数值 类型 CMOS 型号 UHD185 镜头 FOV 84° 尺寸/(mm× mm× mm) 195× 67× 60 快门速度/s 8~1/8 000 相机质量/g 470 有效像素/万 2 000 波谱范围/nm 450~950 对焦距离/自动 1 m~无穷远 采样间隔/nm 4 照片尺寸 4 864× 3 648 光谱分辨率/nm 8

表1 传感器参数 Table 1 Sensor parameters

高光谱影像的预处理在Cubert-Pilot和PhotoScan软件中完成, 主要包括影像的校正、 拼接和融合等。 数码影像的预处理在PhotoScan中完成, 主要包括影像的对齐与校正、 生成点云、 构建网格和纹理, 最终生成试验区域的数字表面模型(digital surface model, DSM)和数字正射影像(digital orthophoto map, DOM)。

地面数据的采集与无人机飞行作业同步开展。 采集内容包括各生育期的实测株高(height, H)、 实测覆盖度(vegetation coverage, VC)和PNC数据。 其中H的测量方法为: 在每个小区选取4株能代表整体长势的马铃薯植株, 量取自然状态下叶顶端到茎基的距离, 取其平均值作为该小区马铃薯植株的H值。 VC的测量方法借鉴了吴智超等^[13]的思路, 首先基于型号为G16的数码相机(有效像素为1 200万), 分别获取马铃薯5个生育期冠层上方约1.5 m处的数码影像。 其次利用“ 色度-饱和度-亮度” (hue-saturation-intensity, HSI)颜色空间对研究区进行转换处理, 再利用过绿植被指数(excess green vegetation index, EXG)对HSI处理的结果进行绿色植被处理。 然后采用最大类间方差阈值和形态学阈值的方法剔除土壤背景和杂草噪声。 最后每个研究小区内植被的像素数与小区内总像素数的比值即该小区的VC值。 PNC通过实验室测量获取; 每个试验小区选取能代表整体长势的植株3株, 将其茎叶分离后105 ℃杀青0.5 h, 之后在80 ℃条件下干燥至恒质量得到样本的干质量, 然后利用凯氏定氮仪测定叶和茎部分的全氮含量, 最后根据样本的干质量计算各个小区的PNC值^[14]。

在502~554 nm范围内, 由于植被叶片自身特性和内部结构的影响, 光谱反射率由低谷区缓慢增加到峰值区, 形成绿色植物特有的绿边特征, 常用于作物理化参数的监测。 选取了绿边最大反射率(R_max)、 绿边反射率总和(R_sum)、 绿边面积(SD_g)、 绿边位置(GEP)、 绿边振幅(D_g)、 最小振幅(D_gmin)、 绿边振幅/最小振幅(D_g/D_gmin)和绿边一阶导数总和(D_sum)8个GEPs。 其中, SD_g表示绿边区域内光谱曲线包围的面积, GEP表示绿边区域一阶导数最大处对应的波长, D_g和D_gmin分别表示绿边区域一阶导数的最大值和最小值。 为充分利用高光谱传感器波段信息丰富和数码相机传感器高分辨率的优点, 基于选取的无人机高光谱GEPs和无人机数码影像提取的H_dsm和VC_uav构造GEPs* H_dsm× VC_uav, GEPs/(1+VC_uav), (GEPs+VC_uav)× H_dsm和GEPs/(1+H_dsm) 4种共32个融合特征参数进行马铃薯PNC的监测。

为提取马铃薯的株高, 于2019年4月20号采集了马铃薯试验田裸土状态下的数码影像, 并结合GCPs生成该时期的DSM, 在ArcGIS软件中将不同生育期的DSM与裸土期的DSM进行差值运算, 最后利用感兴趣区工具提取每个小区的株高, 将其平均值作为该小区的H_dsm。 马铃薯覆盖度的提取在ENVI软件中完成, 首先利用EXG指数通过双峰法求取植被与土壤背景的阈值, 然后对影像进行二值化处理, 最终以植被像素点个数与总像素点个数的比值作为该小区的VC_uav。

采用偏PLSR和ANN两种方法构建马铃薯PNC估算模型。 PLSR是一种可以提供多对多的回归模型。 特别是当自变量个数较多并存在一定的自相关性, 而因变量个数较少时, 通过PLSR构建的模型效果要优于传统回归分析。 ANN能够模拟动物脑神经元的行为特征, 根据输出值与期望值之间的误差对各神经元间的权值进行不断修正, 从而达到非线性映射的目的。

每个生育期获取48组数据, 在回归分析中, 采用32组数据(重复1和重复3)作为建模集, 16组数据(重复2)作为验证集, 构建马铃薯PNC的估算模型。 选用决定系数(R2)、 均方根误差(RMSE)和标准均方根误差(NRMSE)评价模型的性能。

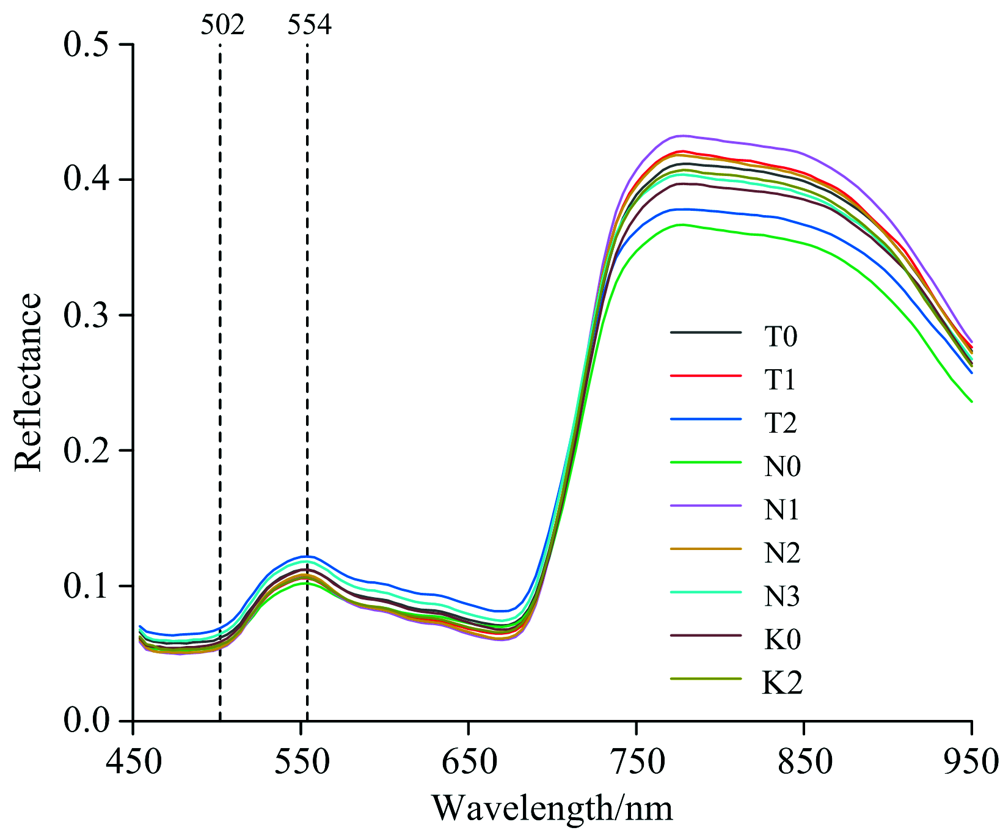

采用卷积平滑滤波(Savizky-Golag, SG)对原始高光谱反射率进行平滑校正, 以减少环境噪声、 传感器随机误差等对马铃薯冠层高光谱反射率的影响。 以块茎形成期为例, 不同处理小区校正后的光谱反射率曲线如图2所示。 由图2可知, 马铃薯冠层反射率具有典型的绿色植被光谱特征。 在选取的绿边区域内, 光谱反射率缓慢上升, 在550 nm附近出现“ 绿峰” 特征, 可以较好地区分环境背景和植被特征。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 马铃薯块茎形成期光谱反射率曲线Fig.2 Spectral reflectance curves of potato in tuber formation period

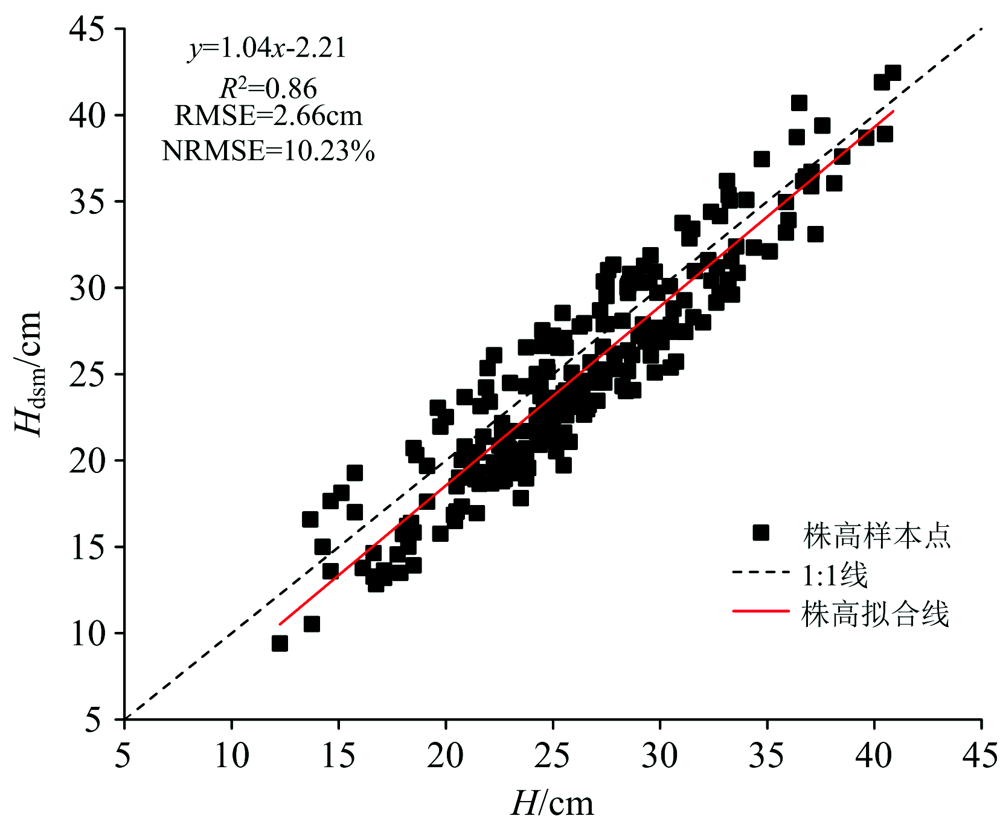

通过马铃薯各生育期DSM与裸土期DSM之间的差值运算, 得到5个生育期共240组H_dsm数据, 将其与实测的H进行线性拟合, 结果如图3所示。 由图3可知, 提取的H_dsm与实测H拟合的决定系数为0.86, RMSE为2.66 cm, NRMSE为10.23%, 表明基于DSM提取的H_dsm具有可靠的精度, 可以代替实测H估算作物的理化参数。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 马铃薯提取株高与实测株高对比分析Fig.3 Comparative analysis of extracted plant height and measured plant height of potato

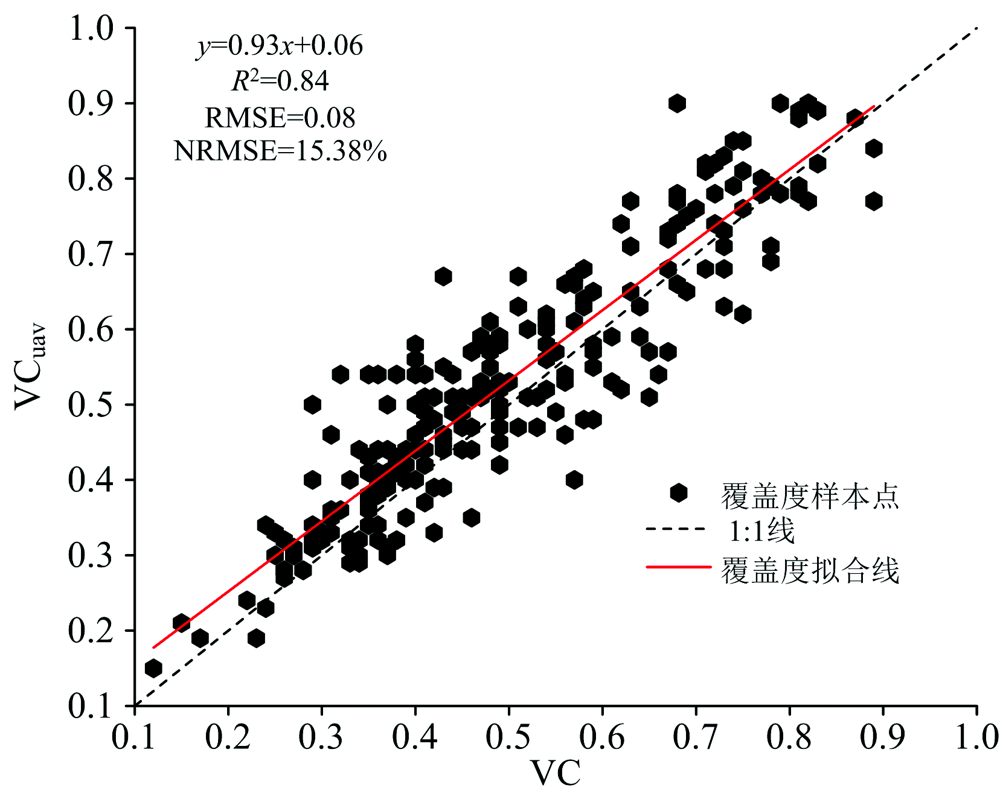

基于马铃薯5个生育期的无人机数码影像和地面数码影像, 分别获取240组提取VC_uav数据和实测VC数据, 将二者进行线性拟合得到如图4所示的结果。 由图4可知, 5个生育期VC_uav和VC的拟合决定系数为0.84, RMSE为0.08, NRMSE为15.38%, 表明基于无人机数码影像提取的VC_uav具有较高的精度, 可以代替实测VC估算作物的理化参数。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 马铃薯提取覆盖度与实测覆盖度对比分析Fig.4 Comparative analysis of potato extraction coverage and measured coverage

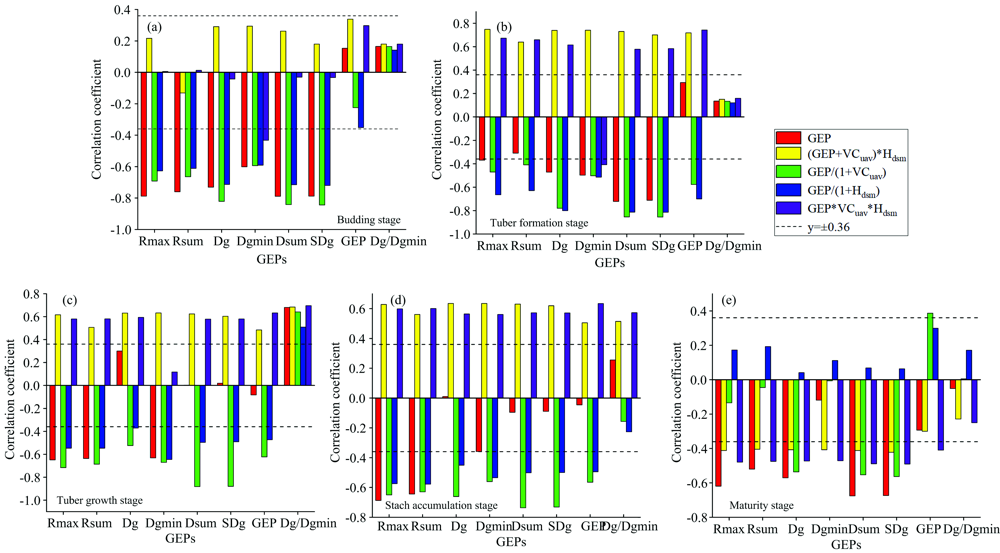

根据马铃薯高光谱反射率数据, 提取各生育期的GEPs, 并基于GEPs和无人机数码影像提取的H_dsm及VC_uav构造GEPs× H_dsm× VC_uav, GEPs/(1+VC_uav), (GEPs+VC_uav)× H_dsm和GEPs/(1+H_dsm) 4种FFPs, 将各生育期获取的GEPs和FFPs分别与对应生育期的PNC进行相关性分析, 结果如图5所示。 由图5可知, 马铃薯5个生育期, 大部分GEPs和FFPs与PNC均达到0.01相关水平, 相关性表现较好。 其中, 现蕾期共有6个GEPs与PNC的相关性达到0.01相关水平, 相关性从小到大依次为D_gmin, D_g, R_sum, SD_g, R_max和D_sum, 相关系数绝对值介于0.60~0.79之间, 而相关性位于前6的FFPs分别为D_g/1+H_dsm, D_sum/1+H_dsm, SD_g/1+H_dsm, R_max/1+VC_uav, D_sum/1+VC_uav和SD_g/1+VC_uav, 相关系数绝对值介于0.71~0.84之间。 块茎形成期共有R_max, D_g, D_gmin, SD_g和D_sum 5个GEPs与PNC的相关性达到0.01相关水平, 相关系数绝对值介于0.37~0.72之间, 而相关性位于前5的FFPs分别为(R_max+VC_uav)× H_dsm, D_sum/1+H_dsm, SD_g/1+H_dsm, D_sum/1+VC_uav和SD_g/1+VC_uav, 相关系数绝对值位于0.75~0.85之间。 块茎增长期共有D_gmin, R_sum, R_max和D_g/D_gmin 4个GEPs与PNC达到0.01相关水平, 相关系数绝对值介于0.63~0.68之间, 而相关性位于前4的FFPs分别是D_g/D_gmin× VC_uav× H_dsm, R_max/1+VC_uav, SD_g/1+VC_uav和D_sum/1+VC_uav, 相关系数绝对值介于0.70~0.88之间。 淀粉积累期共有D_gmin, R_sum和R_max 3个GEPs与PNC达到0.01相关水平, 相关系数绝对值介于0.39~0.69之间, 而相关性位于前3的FFPs分别为D_g/1+VC_uav, SD_g/1+VC_uav和D_sum/1+VC_uav, 相关系数绝对值介于0.66~0.74之间。 成熟期共有R_sum, D_g, R_max, SD_g和D_sum 5个GEPs与PNC达到0.01相关水平, 相关系数绝对值介于0.52~0.68之间, 而相关性位于前5的FFPs分别为D_sum× VC_uav× H_dsm, SD_g× VC_uav× H_dsm, D_g/1+VC_uav, D_sum/1+VC_uav和D_g/1+VC_uav, 相关系数介于0.49~0.56之间。 由以上分析可知, 马铃薯前4个生育期, 构造的大部分FFPs与PNC的相关性明显高于GEPs, 表明FFPs与作物PNC联系更紧密, 能更好地反映作物氮素营养的动态变化。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 不同生育期植株氮含量与提取参数相关性分析结果 注: 虚线为0.01相关水平线Fig.5 Correlation analysis results of extraction parameters and plant nitrogen content at different growth stages Note: dotted line represents the correlation significant at 0.01 level

2.5.1 单参数估算马铃薯植株氮含量

基于各生育期挑选的最优绿边参数(optimal GEP, OGEP)和最优融合特征参数(optimal FFP, OFFP), 利用一元线性回归建立5个生育期的PNC估算模型, 以探究OGEP和OFFP估算马铃薯PNC的能力。 通过建模集和验证集数据得到各生育期模型的精度指标如表2和表3所示。 由表2可知, 基于OGEP构建的马铃薯PNC估算模型现蕾期精度最好, 建模和验证的R²分别为0.54和0.77, RMSE分别为0.55和0.37, NRMSE分别为14.97%和14.21%, 成熟期模型精度最差, 建模和验证的R²分别为0.49和0.31, RMSE分别为0.37和0.37, NRMSE分别为14.02%和14.33%。 总的来说, 各生育期的OGEP具有一定估算马铃薯PNC的能力, 但构建的模型精度普遍不高。

表2

Table 2

表2(Table 2)

表2 最优绿边参数估算马铃薯PNC结果 Table 2 PNC of potato estimated by using optimal green edge parameter 生育期 OGEP 建模 验证 R2 RMSE/% NRMSE/% R2 RMSE/% NRMSE/% 现蕾期 Dsum 0.54 0.55 14.97 0.77 0.37 14.21 块茎形成期 Dsum 0.44 0.46 14.53 0.80 0.37 14.32 块茎增长期 Dg/Dgmin 0.47 0.44 16.46 0.48 0.39 16.63 淀粉积累期 Rmax 0.47 0.34 11.92 0.45 0.36 11.54 成熟期 Dsum 0.49 0.37 14.02 0.31 0.37 13.33

表2 最优绿边参数估算马铃薯PNC结果 Table 2 PNC of potato estimated by using optimal green edge parameter

表3

Table 3

表3(Table 3)

表3 最优融合特征参数估算马铃薯PNC结果 Table 3 Estimated values of potato PNC with optimal fusion feature parameters 生育期 OFFP 建模 验证 R2 RMSE/% NRMSE/% R2 RMSE/% NRMSE/% 现蕾期 SDg/1+VCuav 0.68 0.46 12.50 0.77 0.38 11.29 块茎形成期 SDg/1+VCuav 0.67 0.35 11.07 0.86 0.25 10.41 块茎增长期 Dsum/1+VCuav 0.78 0.281 0.52 0.76 0.25 10.14 淀粉积累期 Dsum/1+VCuav 0.53 0.34 11.35 0.72 0.30 10.82 成熟期 Dg/1+VCuav 0.30 0.43 16.47 0.47 0.38 16.43

表3 最优融合特征参数估算马铃薯PNC结果 Table 3 Estimated values of potato PNC with optimal fusion feature parameters

由表3可知, 基于OFFP构建的马铃薯5个生育期的PNC估算模型块茎增长期精度最好, 建模和验证的R²分别为0.78和0.76, RMSE分别为0.28和0.25, NRMSE分别为10.52%和11.14%, 成熟期精度最差, 建模和验证的R²分别为0.30和0.47, RMSE分别为0.43和0.38, NRMSE分别为16.47%和16.43%。 总的来说, 基于OFFP构建的马铃薯PNC估算模型前4个生育期估算效果良好, 精度和稳定性较高, 但成熟期模型的精度较低。

2.5.2 多参数估算马铃薯植株氮含量

为评估多个绿边参数和融合特征参数估算马铃薯PNC的能力, 分别基于各生育期与PNC达到0.01相关水平的GEPs及相同个数的FFPs, 采用PLSR和ANN两种方法构建马铃薯5个生育期的PNC估算模型, 结果如表4所示。 由表4可知, 以GEPs为模型变量, 利用PLSR和ANN 2种方法建立的马铃薯PNC估算模型前3个生育期的精度较高, 而淀粉积累期和成熟期的模型精度有所下降。 而以FFPs为模型变量构建的模型前4个生育期的模型精度较高, 成熟期的模型精度较低。 与单个模型参数构建的PNC估算模型相比, 多参数构建的模型的精度和稳定性更高, 且以FFPs为模型变量, 构建的模型精度优于GEPs。 为进一步确定马铃薯PNC的最佳估算模型, 以FFPs为模型变量, 分别绘制基于PLSR和ANN两种方法的马铃薯5个生育期PNC实测值与预测值的散点图, 如图6和图7所示。

表4

Table 4

表4(Table 4)

表4 基于PLSR和ANN方法估算马铃薯不同生育期PNC Table 4 PNC estimations of potato at different growth stages by using PLSR and ANN 生育 期 模型 变量 PLSR ANN 建模 验证 建模 验证 R2 RMSE /% NRMSE /% R2 RMSE /% NRMSE /% R2 RMSE /% NRMSE /% R2 RMSE /% NRMSE /% P1 GEPs 0.73 0.42 11.61 0.77 0.41 10.47 0.77 0.43 11.89 0.81 0.39 10.09 FFPs 0.74 0.41 11.35 0.78 0.41 10.48 0.84 0.34 9.30 0.86 0.32 8.08 P2 GEPs 0.72 0.32 10.30 0.68 0.35 10.38 0.74 0.33 10.47 0.72 0.40 12.03 FFPs 0.77 0.29 9.32 0.85 0.28 8.55 0.80 0.27 8.70 0.84 0.30 8.96 P3 GEPs 0.50 0.42 15.94 0.62 0.34 12.25 0.57 0.39 14.72 0.67 0.30 10.93 FFPs 0.79 0.28 10.38 0.77 0.25 9.22 0.83 0.25 9.51 0.79 0.25 9.09 P4 GEPs 0.47 0.34 11.9 10.47 0.36 11.50 0.55 0.33 11.56 0.50 0.36 11.36 FFPs 0.67 0.29 9.71 0.73 0.29 10.53 0.71 0.27 9.05 0.74 0.29 10.44 P5 GEPs 0.53 0.35 13.5 10.47 0.34 12.18 0.64 0.32 12.22 0.46 0.33 11.88 FFPs 0.37 0.41 15.57 0.51 0.33 11.98 0.53 0.36 13.66 0.42 0.34 12.16 注: P1— P5分别表示现蕾期、 块茎形成期、 块茎增长期、 淀粉积累期和成熟期 Note: P1— P5 represent budding stage, tuber formation stage, tuber growth stage, starch accumulation stage and maturity stage respectively

表4 基于PLSR和ANN方法估算马铃薯不同生育期PNC Table 4 PNC estimations of potato at different growth stages by using PLSR and ANN

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 基于FFPs利用PLSR估算马铃薯PNC效果Fig.6 PNC estimation of potato based on FFPs using PLSR

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 基于FFPs利用ANN估算马铃薯PNC效果Fig.7 PNC estimation of potato based on FFPs using ANN

综合表4、 图6和图7可知, 各生育期以同种模型变量基于ANN构建的PNC估算模型的建模R²均高于PLSR方法, RMSE和NRMSE均低于PLSR方法, 且以FFPs为模型变量, 基于ANN方法的5个生育期的预测值与实测值分布更接近1:1线, 模型的精度和稳定性最好。

由相关性分析结果(图5)可知, 马铃薯5个生育期, 构建的大部分GEPs均与PNC达到0.01相关水平, 且前3个生育期的相关性明显高于后2个生育期, 表明绿边区域与PNC的联系较为紧密, 且生长前期相关性高于生长后期。 分别基于OGEP和GEPs构建马铃薯PNC的估算模型, 结果(表2、 表4)也表明, 前3个生育期的模型精度高于后2个生育期, 其原因是随着马铃薯生长进程的推进, 由淀粉积累期到成熟期马铃薯植株逐渐凋零枯萎, 马铃薯叶片内叶绿素浓度不断降低, 对绿光的反射能力变弱, 绿边区域与PNC的敏感性降低, 以GEPs构建的马铃薯PNC估算模型的精度也因此降低。

为探究融合特征参数估算马铃薯植株氮含量的性能, 首先基于无人机数码影像提取了作物的株高和覆盖度, 由图3和图4可知, 基于无人机数码影像提取的H_dsm和VC_uav精度可靠, 可以用于作物理化参数的估算。 由各生育期的FFPs与PNC的相关性分析结果(图5)可知, 前4个生育期, 构造的大部分FFPs与PNC的相关性明显高于GEPs。 由表3和表4可知, 前4个生育期的OFFP与PNC的相关性显著高于OGEP, 且基于OFFP和FFPs构建的PNC估算模型的精度和稳定性均显著优于OGEP和GEPs, 而在成熟期, 模型的精度没有提升。 这表明, 前4个生育期FFPs与PNC的联系更紧密, 其原因是, 相较于GEPs, FFPs融合了高光谱绿边参数、 高清数码相机获取株高和覆盖度, 包含了作物冠层和垂直结构2个层次的变化信息, 而PNC由茎和叶2部分的氮含量组成, 因此, FFPs与作物PNC的联系更紧密, 能更好地反映PNC的动态变化, 且覆盖度的加入, 在一定程度上能消除土壤背景等的影响^[15], 因此马铃薯前4个生育期基于FFPs估算PNC的效果优于GEPs, 而成熟期, 由于连天大雨的影响, 大部分马铃薯植株迅速凋零枯死, 此时提取的株高和覆盖度信息不能反映真实的PNC状况, 因此这一时期构建的FFPs与PNC的相关性明显降低, 构建的PNC估算模型的精度也明显降低。 此外, 由5个生育期的OFFP和参与建模的FFPs可知, 由GEPs/(1+VC_uav)构建的FFPs与PNC的相关性更强, 对马铃薯PNC估算模型的贡献最大, 这与Yao等^[14]利用高光谱植被指数与地面数码相机获取的覆盖度估算冬小麦叶片氮含量得到的结论一致, 其原因是植被覆盖度的加入能很大程度上消除土壤背景的影响, 增强了GEPs与作物氮状况的敏感性。

为探究OGEP和OFFP估算马铃薯PNC的效果, 首先利用一元线性回归构建马铃薯5个生育期的PNC估算模型, 由表2和表3可知, 与基于GEPs和FFPs构建的模型相比, 基于最优模型参数构建的模型的精度和稳定性较差, 说明多参数估算作物理化参数的能力高于单个模型参数, 这与Han等^[16]估算玉米地上生物量得到的结论一致。 其原因是多参数能够提供更丰富的与氮相关的信息, 从而能够更好地反映PNC的变化。 基于GEPs和FFPs, 分别采用PLSR和ANN 2种方法构建马铃薯的PNC估算模型, 由表4可知, 基于2种方法构建的模型均表现为FFPs明显优于GEPs, 说明融合绿边参数和株高、 覆盖度构建的FFPs与PNC的联系更紧密, 能明显提高估算作物PNC的精度, 可为作物氮营养状况的监测和多源传感器信息的应用提供参考; 而基于同种模型因子时, ANN方法显示出更好的估算性能, 其原因是神经网络算法在处理非线性问题方面具有明显的优势和强大的容错能力, 提高了估算模型的精度。
