辽宁省鞍山— 本溪地区是我国最主要的鞍山式铁矿床富集区, 该地区铁矿储量约占全国铁矿资源总储量的20%, 居全国首位, 且易于开采, 具有极大的工业价值。 因此, 以辽宁省鞍钢集团下属的矿山为试验区, 采集典型的块状赤铁矿、 磁铁矿实验样品若干。 然后进行破碎、 研磨加工处理, 以备后续实验需要。

矿山实际生产过程中, 需要将块状矿石破碎成粒径为0~10 mm不等的颗粒, 然后进行球磨处理, 得到粒径约为0.03 mm的矿粉, 再将矿粉经过重磁浮选与过滤处理, 最终得到具有工业使用价值的精矿粉。 在上述生产过程中, 铁矿石粒径主要分布在0.03~10 mm范围。 由于矿石粒径位于5~10 mm范围时, 会出现明显的阴影现象, 严重影响光谱测试的结果。 因此, 本研究设计了< 0.03, 0.03~0.05, 0.05~0.07, 0.07~0.11, 0.11~0.15, 0.15~0.23, 0.23~0.3, 0.3~0.6, 0.6~1, 1~2, 2~3和3~4 mm, 12个颗粒度等级的实验样品, 如表1所示。

表1

Table 1

表1(Table 1)

表1 试样颗粒度设计表 Table 1 The particle size of samples 颗粒度等级 粒径范围/mm 颗粒度等级 粒径范围/mm 颗粒度1 < 0.03 颗粒度7 0.23~0.3 颗粒度2 0.03~0.05 颗粒度8 0.3~0.6 颗粒度3 0.05~0.07 颗粒度9 0.6~1 颗粒度4 0.07~0.11 颗粒度10 1~2 颗粒度5 0.11~0.15 颗粒度11 2~3 颗粒度6 0.15~0.23 颗粒度12 3~4

表1 试样颗粒度设计表 Table 1 The particle size of samples

鞍山式铁矿的矿石类型主要为赤铁矿和磁铁矿, 其中赤铁矿为贫铁矿, 铁品位多位于20%~35%之间, 而磁铁矿铁品位较高, 铁品位多位于30%~60%之间。 因此, 本研究以实际赋存品位为依据, 选取品位为30%的赤铁矿和品位为50%的磁铁矿, 按照上述设计进行不同颗粒度实验样品的制备。 将破碎好的铁矿石放置在筛网上, 在微振动条件下, 由粗粒到细粒逐级筛选, 得到12个颗粒度等级的实验样品, 将制备的实验样品放进圆形的黑色样品盒中保存, 如图1所示。 图中上面一行为赤铁矿试样, 下面一行为磁铁矿试样, 由左至右, 试样粒径由3~4 mm逐渐减小至< 0.03 mm。 由图可知, 随试样粒径的减小, 赤铁矿颜色逐渐由黑色变为樱红色, 而磁铁矿颜色逐渐由黑色变为灰黑色。 产生此现象的原因, 主要是在较大的颗粒形态下, 试样颜色受假色和他色影响严重, 而其自身的颜色被抑制, 因此较大粒径的赤铁矿和磁铁矿呈现的均是假色(黑色); 而当试样粒径较小时, 假色现象便会消除, 他色作用也会减弱, 此时便呈现出试样的自色, 赤铁矿的自色为樱红色, 而磁铁矿的自色为灰黑色。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 不同颗粒度的实验样品Fig.1 Samples of different particle sizes

采用SVC HR-1024便携式地物光谱仪对制备好的实验样品进行反射光谱测试, 光谱仪波长范围350~2 500 nm, 通道数1 024, 光谱分辨率≤ 8.5 nm, 光谱精度优于± 0.5 nm, 最小积分时间为1 s。 为减弱外界环境的影响, 本实验选择在室内条件下, 以卤素灯作为唯一光源进行光谱测试。 测试前以标准白板为背景进行定标, 测试过程中, 每10 min进行一次白板定标。 为减弱样品表面形态的影响, 每个试样测三次光谱曲线, 以样品光谱曲线的均值作为试样的反射率, 通过上述步骤可减弱其他因素的干扰, 获取可靠的光谱曲线。

由于赤铁矿和磁铁矿的反射光谱具有显著的差异, 而且颗粒度对两种铁矿石反射光谱的影响规律也不尽一致, 因此对两种铁矿石试样的反射光谱分开进行分析。 首先对赤铁矿试样反射光谱进行分析, 图2为不同颗粒度赤铁矿试样的反射光谱曲线, 由图可知, 实验样品反射光谱曲线随颗粒度不同呈规律性变化, 具体如下所述。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 不同颗粒度赤铁矿试样反射光谱曲线Fig.2 The reflectance spectra of hematite with different particle sizes

2.1.1 总体影响分析

(1)如图2所示, 赤铁矿试样的反射光谱曲线受颗粒度影响显著, 随试样颗粒度增加, 其光谱反射率不断降低, 二者呈负相关关系。

(2)如图2中实线所示, 试样颗粒度由0.03 mm增加至1 mm, 其光谱反射率显著降低; 如图2中虚线所示, 试样颗粒度由1 mm增加至4 mm, 其光谱反射率降低速度明显减缓, 反射光谱受颗粒度影响较弱, 尤以350~1 250 nm波段最为显著, 其光谱曲线多重叠。 由此可知颗粒度以1 mm为阈值, 试样颗粒度小于1 mm时, 反射光谱受颗粒度影响显著, 试样颗粒度大于1 mm时, 反射光谱受颗粒度影响微弱。

(3)试样光谱反射率随颗粒度增加呈现逐渐降低的趋势, 但是在不同的波段处, 反射光谱受颗粒度的影响规律及影响程度存在显著差异, 整体表现为, 波长越长, 反射光谱受颗粒度影响越显著, 具体如下。

在350~550 nm波段, 反射光谱曲线多平行分布, 且变化幅度较小, 该波段反射光谱受颗粒度影响较微弱。 在550~950 nm波段, 当颗粒度较小时, 750 nm波峰特征与850 nm波谷特征非常显著, 随颗粒度增加, 750 nm波峰特征与850 nm波谷特征越来越微弱, 当颗粒度大于1 mm之后, 铁离子光谱特征受到抑制, 光谱曲线近乎平直。 在950~1 250 nm波段, 颗粒度的变化对反射光谱上升的斜率有显著影响, 随颗粒度增加, 该波段光谱的斜率逐渐降低, 二者呈现负相关关系。 在1 250~2 500 nm波段, 颗粒度对光谱反射率的高低影响显著, 随颗粒度的增加, 光谱反射率依次降低, 且其变化幅值较大, 该波段反射光谱受颗粒度影响非常显著。

2.1.2 定量影响分析

(1)相关性分析

由上可知, 赤铁矿颗粒度的变化对试样反射光谱影响显著, 为深入了解颗粒度对赤铁矿反射光谱的影响, 本文对颗粒度与反射光谱进行相关性分析, 确定出反射光谱对颗粒度的敏感波段和非敏感波段, 后者亦称稳定波段。 由于粒径大于1 mm时, 试样反射光谱受颗粒度影响很微弱, 因此本文仅对0.03~1 mm的颗粒度与赤铁矿反射光谱之间的关系进行分析。

由文献[8, 9, 10]可知, 颗粒度与反射光谱之间呈现非线性相关关系。 Charles Spearman提出的Spearman秩相关系数(ρ ), 是一种与分布无关的无参数检验, 可很好的刻画二个变量之间的非线性相关关系^[12]。 因此, 应用Spearman秩相关系数(ρ )对试样光谱反射率与颗粒度进行相关性分析, 结果如图3所示。 由图3可知, 在350~950 nm波段, 二者相关系数位于-0.67~-0.73之间, 光谱反射率与颗粒度相关性中等; 在950~1 150 nm波段, 光谱反射率与颗粒度的相关性逐渐增强, 相关系数由-0.67增加至-0.99; 在1 150~2 500 nm波段, 光谱反射率与颗粒度相关性非常显著, 相关系数为-0.99。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 赤铁矿光谱反射率与颗粒度的相关性分析图Fig.3 The correlation analysis of reflectivity and the particle size of hematite

然后对相关性非常显著的1 150~2 500 nm波段的反射率与颗粒度之间的关系进行进一步研究。 由于不同颗粒度试样1 150~2 500 nm波段反射光谱曲线多平行分布, 因此对1 150~2 500 nm波段的反射率取均值, 然后确定反射率均值与颗粒度的回归函数关系, 结果如图4所示。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 颗粒度与赤铁矿1 150~2 500 nm反射率均值拟合结果Fig.4 The fitting result of particle size and mean reflectivity in 1 150~2 500 nm of hematite

由图4可知, 颗粒度与1 150~2 500 nm波段反射率均值呈现较显著的幂函数分布关系, 其R²为0.93, 此结果与文献[8, 9, 10]相一致。 但是, 本文发现, 将颗粒度0.3 mm作为分界点, 对颗粒度进行分段分析, 能更清晰反映试样反射率受颗粒度的影响规律。 对0.03~0.3 mm颗粒度与反射率的关系进行分析, 结果如图5所示, 由图可知, 试样颗粒度与反射率符合显著的线性负相关关系, 相关系数为-0.98, R²为0.95。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 0.03~0.3 mm颗粒度与赤铁矿1 150~2 500 nm波段 反射率均值拟合结果Fig.5 The fitting result of 0.03~0.3 mm particle size and mean reflectivity in 1 150~2 500 nm of hematite

对0.3~1 mm颗粒度与试样反射率关系进行分析, 结果如图6所示, 由图可知, 试样颗粒度与反射率亦符合较显著的线性负相关关系, 二者相关系数为-0.98, R²为0.96。 但是, 对比图5和图6, 可发现, 颗粒度大于0.3 mm后, 反射率随颗粒度增加而下降的速度明显减缓。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 0.3~1 mm颗粒度与赤铁矿1 150~2 500 nm波段 反射率均值拟合结果Fig.6 The fitting result of 0.3~1 mm particle size and mean reflectivity in 1 150~2 500 nm of hematite

(2)影响程度分析

Spearman秩相关系数反映了颗粒度与光谱反射率之间的相关性, 但无法反映二者之间的影响程度。 为此, 应用反射率变化幅度(简称“ 反射率变幅” )指标分析各个波长的光谱反射率受颗粒度的影响程度。 图7为赤铁矿颗粒度由0.03 mm增加到1 mm, 试样反射光谱在不同波长处的反射率变幅统计分析结果。 由图7可知, 在350~550 nm波段, 反射率变幅最小, 约5%; 在550~950 nm波段, 反射率变幅于5%~10%之间波动; 在950~1 250 nm波段, 反射率变幅急剧增加, 由10%左右增加到了25%; 在1 250~2 500 nm波段, 反射率变幅维持在30%左右, 该波段反射变化幅值较大, 表明该波段反射光谱受颗粒度影响非常显著。 由此可知, 试样反射率变幅随波长的增加整体呈现逐渐增加的趋势, 且该曲线与图2中的不同颗粒度光谱曲线具有高度相似性。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 不同颗粒度赤铁矿350~2 500 nm波段反射率变幅Fig.7 The reflectivity variation of hematite with different particle size in 350~2 500 nm

对上述两个指标进行综合分析, 最终确定颗粒度对赤铁矿反射光谱影响的敏感波段与稳定波段, 结果如表2所示。

表2

Table 2

表2(Table 2)

表2 试样光谱敏感性统计结果 Table 2 The statistical results of spectral sensibility with particle size 波段/nm 相关系数 反射率变幅/% 敏感性 350~550 -0.67~-0.73 5 稳定 550~950 -0.67~-0.73 5~10 较稳定 950~1 250 -0.67~-0.99 10~25 较敏感 1 250~2 500 ≈ -1 ≈ 30 敏感

表2 试样光谱敏感性统计结果 Table 2 The statistical results of spectral sensibility with particle size

由表2可知, 在350~550 nm波段, 二者相关系数位于-0.67~-0.73之间, 反射率变幅为5%, 反射光谱受颗粒度影响最小, 因此确定该波段为赤铁矿反射光谱对颗粒度的稳定波段; 在550~950 nm波段, 二者相关系数位于-0.67~-0.73之间, 反射率变幅位于5%~10%之间, 反射光谱受颗粒度影响较微弱; 在950~1 250 nm波段, 二者相关系数位于-0.67~-0.99之间, 反射率变幅位于10%~25%之间, 反射光谱受颗粒度影响较显著; 在1 250~2 500 nm波段, 二者相关系数近似为-1, 反射率变幅约为30%, 反射光谱受颗粒度影响非常显著, 因此确定该波段为赤铁矿反射光谱对颗粒度的敏感波段。

综上所述, 当赤铁矿颗粒度大于1 mm时, 赤铁矿试样的反射光谱受颗粒度影响较微弱, 对赤铁矿的成分进行定量反演时, 可忽略颗粒度对赤铁矿反射光谱的影响; 当赤铁矿颗粒度小于1 mm时, 350~550 nm波段, 为赤铁矿反射光谱对颗粒度的稳定波段, 该波段反射光谱受颗粒度影响非常微弱, 而其他波段受颗粒度影响则相对较大, 在基于光谱特征进行矿石品位反演时需考虑颗粒度的影响。

图8为不同颗粒度磁铁矿试样的反射光谱曲线, 从图看出, 磁铁矿试样反射率全波段均较低, 分布在15%~18%之间, 而且光谱曲线较平直, 无明显光谱特征。 颗粒度对磁铁矿实验样品反射光谱曲线的影响规律具体如下所述。

图8

Fig.8

	Figure Option ViewDownloadNew Window

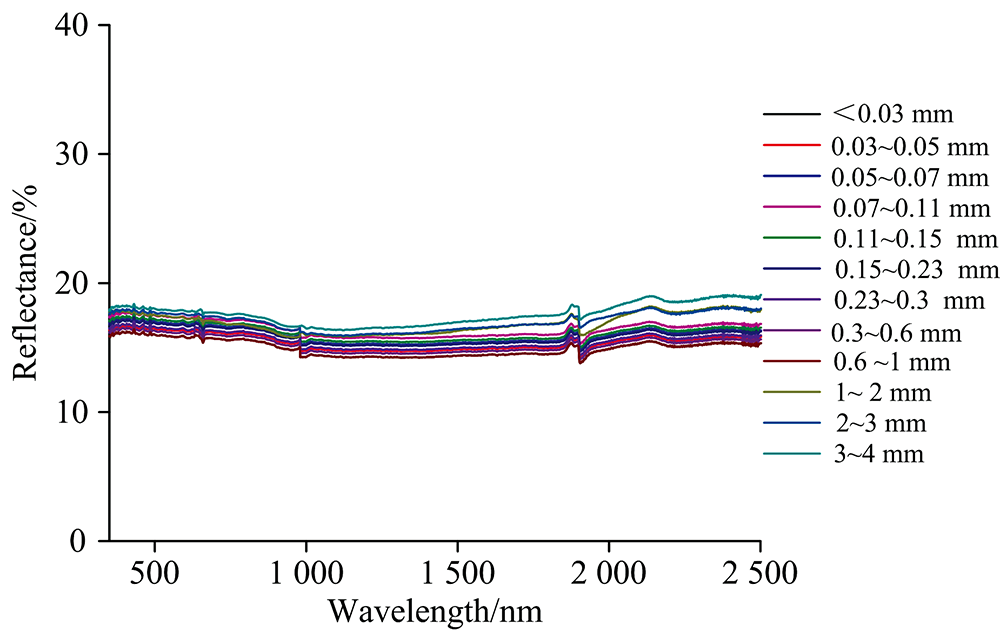

	图8 不同颗粒度磁铁矿的反射光谱曲线Fig.8 The reflectance spectra of magnetite with different particle size

2.2.1 总体影响分析

(1)不同颗粒度磁铁矿的反射光谱多平行分布, 表明颗粒度不会影响反射光谱的形态, 仅会影响反射光谱的高低。

(2)不同颗粒度磁铁矿的反射光谱几乎重叠, 试样反射率变幅较小, 均不足3%, 表明反射光谱受颗粒度影响较微弱。

2.2.2 定量影响分析

(1)相关性分析

为进一步了解颗粒度对磁铁矿反射光谱的影响, 采用“ Spearman秩相关系数” 分析颗粒度与磁铁矿反射光谱的相关性, 结果如图9所示。 由图9可知, 磁铁矿光谱反射率与颗粒度的相关系数非常小, 而且在350~2 500 nm波段, 二者相关系数无明显变化, 约为0.1, 表明颗粒度与磁铁矿反射光谱无较明显的相关关系。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 磁铁矿光谱反射率与颗粒度的相关性分析图Fig.9 The correlation analysis of reflectivity and the particle size of magnetite

(2)影响程度分析

由于颗粒度不会影响磁铁矿反射光谱形态, 仅会影响反射光谱高低。 因此, 对磁铁矿350~2 500 nm波段反射率取均值, 确定反射率均值与颗粒度关系, 即可确定颗粒度对磁铁矿反射光谱影响程度, 结果如图10所示。 由图可知, 在颗粒度0.03~4 mm范围, 磁铁矿反射率位于15%~18%, 反射率变化幅度较小, 不超过3%, 表明颗粒度对磁铁矿反射光谱影响非常微弱。

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 不同颗粒度磁铁矿的光谱反射率均值Fig.10 The mean reflectivity of magnetite with different particle size

综上所述, 颗粒度对磁铁矿反射光谱影响非常微弱, 对磁铁矿的成分含量进行定量反演时, 可不考虑颗粒度对磁铁矿反射光谱的影响。

颗粒度的大小直接决定光子的散射与吸收强度, 根据比尔定律, 颗粒度越小, 颗粒内部光学路径越短, 光子被吸收的强度越小; 颗粒度越大, 颗粒内部光学路径越长, 光子被吸收的强度越大, 表面反射率相应降低^{[13, 14]}。 但是, 反射率不会随颗粒度增加而持续降低。 当颗粒度增加到一定程度, 会达到一个极限状态, 产生吸收饱和效应, 此时反射光谱仅由初次表面反射决定, 光谱反射率将不会发生变化。 因此, 赤铁矿颗粒度由0.03 mm增加到1 mm, 试样反射光谱不断降低, 当颗粒度大于1 mm以后, 试样反射光谱几乎不再变化。

磁铁矿属于黑色矿物, 颜色较深, 对光线吸收能力较强, 反射能力较弱, 因此其光谱反射率较低, 且反射光谱无明显特征, 近乎平直。 由于磁铁矿光吸收能力极强, 颗粒度不同引起的光子散射与吸收效应对其影响极其微弱, 所以磁铁矿反射光谱受颗粒度影响非常微弱。
