PSO-LSSVM对LIBS定量分析精度的提高
林晓梅1, 王晓檬1, 黄玉涛1,*, 林京君2,*
1.长春工业大学电气与电子工程学院, 吉林 长春 130012
2.长春工业大学机电工程学院, 吉林 长春 130012
*通讯作者 e-mail: 1004201519@qq.com; 1124270941@qq.com

作者简介: 林晓梅, 女, 1965年生, 长春工业大学电气与电子工程学院教授 e-mail: linxiaomei@ccut.edu.cn

摘要

针对土壤定量分析受基体效应影响大, LIBS定量分析精度不佳等问题, 采用粒子群算法对LSSVM进行优化, 提高模型的精确度。 选取Pb Ⅰ 405.78 nm和Cr Ⅰ 425.44 nm作为分析谱线进行分析。 采集十二个不同浓度样品的特征光谱, 每个浓度样品在不同点采集20组数据, 将其中17组数据设为训练集, 3组数据设为预测集, 用LSSVM和PSO-LSSVM两种方法建立定标模型。 对比两种模型的拟合相关系数( R2)、 训练集均方根误差(RMSEC)和预测集均方根误差(RMSEP)。 由于自吸收效应的影响, 随着浓度的增加, 预测值逐渐低于实际值, LSSVM定标模型的拟合程度较低, 无法达到实验要求, 模型性能有待提高。 利用粒子群算法对LSSVM的模型参数惩罚系数和核函数参数进行优化, 得到最佳的参数组合, Pb元素为(8 096.8, 138.865 7), Cr元素为(4 908.6, 393.563 5), 用最佳的参数组合构建LSSVM的定标模型。 相比于LSSVM, PSO-LSSVM定标模型的精确度更高, Pb和Cr元素的 R2提高到了0.982 8和0.985 0, 拟合效果明显提升。 Pb和Cr元素的训练集均方根误差由0.026 0 Wt%和0.027 2 Wt%下降到0.022 4 Wt%和0.019 1 Wt%, 预测集均方根误差由0.101 8 Wt%和0.078 8 Wt% 下降到0.045 8 Wt%和0.042 0 Wt%, 模型的稳定性进一步提高。 说明PSO-LSSVM算法能够更好地降低土壤基体效应和自吸收效应带来的影响, 提高分析结果的精确度与稳定性。

关键词: 激光诱导等离子体技术; 粒子群优化; 最小二乘支持向量机; 定量分析
中图分类号:O433.4 文献标志码:A
PSO-LSSVM Improves the Accuracy of LIBS Quantitative Analysis
LIN Xiao-mei1, WANG Xiao-meng1, HUANG Yu-tao1,*, LIN Jing-jun2,*
1. Department of Electronics and Electrical Engineering, Changchun University of Technology, Changchun 130012, China
2. Department of Mechanical and Electrical Engineering, Changchun University of Technology, Changchun 130012, China
*Corresponding authors
Abstract

Aiming at the problem that the quantitative analysis of soil is greatly affected by the matrix effect and the accuracy of the quantitative analysis of LIBS is not good. The particle swarm algorithm is used to optimize the LSSVM to improve the accuracy of the model. Pb Ⅰ 405.78 nm and Cr Ⅰ 425.44 nm was selected as the analysis lines for analysis. Collect the characteristic spectra of twelve samples with different concentrations. The LSSVM calibration model has a low degree of fitting and cannot meet the experimental requirements. The performance of the model needs to be improved. Use particle swarm optimization to optimize the model parameter penalty coefficient γ and kernel function parameter g of LSSVM to obtain the best combination of γ and g. The Pb element is (8 096.8, 138.865 7), and the Cr element is (4 908.6, 393.563 5). Compared with LSSVM, the accuracy of the PSO-LSSVM calibration model is higher. The R2 of Pb and Cr elements is increased to 0.982 8 and 0.985 0, and the fitting effect is significantly improved. The root means square error of the training set of Pb and Cr elements decreased from 0.026 0 Wt% and 0.027 2 Wt% to 0.022 4 Wt% and 0.019 1 Wt%, and the root means square error of the prediction set was reduced from 0.101 8 Wt% and 0.078 8 Wt% to 0.045 8 Wt% and 0.042 0 Wt%, the stability of the model is further improved. It shows that the PSO-LSSVM algorithm can better reduce the influence of the soil matrix effect and self-absorption effect, and improve the accuracy and stability of the analysis results.

Keyword: Laser-induced breakdown spectroscopy; Particle swarm optimization; Least squares support vector machine; Quantitative analysis
引言

土壤是发展经济的重要物质基础, 但我国土壤受重金属污染程度日益严重。 因此, 如何提高土壤重金属定量分析的稳定性和精确度十分重要。 随着激光技术的发展, LIBS技术逐渐被应用到土壤的定量分析中[1]

土壤定量分析受基体效应影响较大, 因此应用LIBS技术定量分析时, 通常需要结合一些分析方法来提高LIBS的分析精度[2]。 Villas-Boas等[3]将偏最小二乘回归方法与LIBS技术结合分析土壤中金属元素, 拟合系数均高于0.85。 汪萍等[4]用LIBS技术和三元二阶非线性回归方法对土壤中Mn元素进行检测, 测量浓度与参考浓度的相关系数为0.97。 De等[5]用LIBS技术和内标法结合检测土壤中的Ca, 拟合系数提高到0.989。 孟德硕等[6]将LIBS技术与ANN结合检测土壤中的Cu, 测量误差在10%以下。 邹孝恒等[7]采用LIBS技术与遗传算法和偏最小二乘法相结合, 提高了土壤中金属元素的检测精准度。

近年来, 诸如卷积神经网络(CNN)等人工智能算法被广泛应用于检测土壤中的元素[8]。 但是, 卷积神经网络存在平移不变性、 池化层和过度拟合等缺点; 最小二乘支持向量机(LSSVM)作为新一代机器学习算法, 能够避免神经网络过拟合和支持向量机训练耗时长的问题[9]。 然而, LSSVM的参数搜索是采用网格搜索法选择模型参数并进行交叉验证, 搜索精度低和效率慢都是此算法的缺陷[10]。 LSSVM建模过程中, 对预测结果影响较大的参数为惩罚系数和核函数参数g[11]。 LSSVM模型中的参数一般是根据经验来设定的, 盲目性大和效率低都是需要解决的问题[12]。 为了克服LSSVM算法存在的缺陷, 需要采用其他算法优化模型参数, 得到最优的参数组合(γ , g)。 常用的优化算法一般操作步骤繁琐、 耗时较长, 可能存在一定的盲目性, 并且其精度和收敛速度会因计算的问题维度过高而受到影响[13]。 本工作选取粒子群算法(PSO)来优化模型参数, 避免了一些传统的优化算法在选择参数时存在的问题, 获取最佳的惩罚系数γ 和核函数参数g组合, 提高了LIBS的重复性和检测精度。

1 实验部分
1.1 装置

实验室所搭建的LIBS系统如图1所示。 光源为Nd:YAG激光器(Nimma-400型), 波长为1 064 nm, 脉冲宽度为8 ns, 激光能量为90 mJ。 激光器产生的激光经过反射、 聚焦透镜聚焦到样品表面, 形成激光等离子体。 等离子体的光谱信号经光纤探头耦合至光谱仪(Avaspec-2048-USB2)进行分光等处理, 实现样品的成分分析。 通过控制三维移动平台来移动样品, 激光器与光谱仪由数字延时发生器(BNC575, 美国Berkeley Nucleonics Corp)同步控制。

图1 实验系统原理图Fig.1 Schematic diagram of the experimental system

1.2 样品制备

为了确保土壤样品中Cr和Pb元素的含量稳定, 土壤样品是由Cr(NO3)3和Pb(NO3)2的固体结晶和标准土壤样品GBW07403混合而成的, 加水制成溶液, 使分析元素均匀分布于样品中。 土样的制作必须要确保样品的干燥, 所以在制成溶液过后, 需要对溶液进行烘干处理。 烘干处理后称取样品5 g, 并将其放进模具, 施加的压强为30 MPa, 施压时间为30 min, 最终制成的圆饼直径为30 mm, 厚度为3 mm。 标准土壤样品本身所含分析元素与添加的分析元素相比含量极低, 可忽略不计。 样品浓度如表1所示。

表1 样品中Pb和Cr元素的浓度 Table 1 Certified concentration (Wt%) of Pb and Cr in the samples
1.3 LSSVM算法

最小二乘支持向量机(LSSVM)是在支持向量机(SVM)的基础上, 由Suykens等提出的机器学习方法[14]。 此模型为一个等式约束优化问题, 表示为

minJ, e)=12ωTω+γ2k=1Nek2(1)

式(1)中: ω =[ω 1, …, ω n]T为权值系数向量; γ 为惩罚系数; ek为误差向量; ek, 1, 2, …, N。 根据Mercer条件来定义核函数

K=(xk, xl)=φT(xk)φ(xl)(2)

式(2)中: φ (· )=[φ 1(· ), …, φ n(· )]T为非线性映射函数; l=1, 2, …, N。 最终得到LSSVM的非线性模型

y(x)=k=1NαkK(x, xk)+b(3)

式(3)中: α k(k=1, 2, …, n)为拉格朗日乘子, α kR; b为偏差向量。

1.4 PSO算法

PSO算法将优化问题的所有潜在解视为多维空间中的点, 粒子即为不同的点, 因此群体由多个粒子构成。 粒子会在PSO初始化后随机生成, 这些随机粒子(随机解)会为了寻找最优解而进行迭代。 所有粒子都具有一个自己的矢量速度, 最优解就在这些不同粒子之间的相互竞争中被搜寻出来[15]。 粒子迭代优化自身的位置和速度的公式为

Xik(t+1)=Xik(t)+Vik(t+1)(4)

Vik(t+1)=ωVik(t)+c1r1(Pik(t)-Xik(t))+c2r2(Pgk(t)-Xik(t))(5)

式(5)中: r1r2为随机参数, 取值(0, 1)之间; t为迭代次数; c1c2为学习因子, 其数值是非负的; ω 为惯性权重系数; Pi(t)为个体极值pBest; Pg(t)为全局极值gBest; k=1, 2, …, d

选取模型预测结果均方根误差RMSE作为判别依据, 如果预测精度越高, 均方根误差的数值就越低。 RMSE的表达式如式(6)

RMSE=i=1n(Xi-Yi)2n(6)

式(6)中: Xi为实际值, Yi为预测值, n为训练样本个数。

2 结果与讨论
2.1 特征谱线选取

实验获得的样品光谱范围为205~1 031 nm, 若将全光谱数据进行分析, 则会导致处理时间过长和分析结果不佳等问题。 选择Pb Ⅰ 368.35 nm和Pb Ⅰ 405.78 nm两条相对较好的特征谱线进行对比分析。 土壤中含有丰富的元素, Fe作为基体元素对特征谱线的影响尤为严重。 其中Pb Ⅰ 368.35 nm谱线受Fe Ⅰ 368.60 nm影响较大, 而Pb Ⅰ 405.78 nm受其他谱线的干扰较小, 谱线强度也更高, 背景噪声相对较低, 故选择Pb Ⅰ 405.78 nm作为Pb的分析线。 同理, 选择Cr Ⅰ 425.44 nm, Cr Ⅰ 427.48 nm和Cr Ⅰ 428.97 nm三条Cr元素特征谱线进行对比分析。 Cr元素的三条谱线与Fe的元素特征谱线距离相对较近, 其中Cr Ⅰ 427.48 nm附近的Fe元素特征谱线最强, 受干扰程度最大, 而Cr Ⅰ 428.97 nm谱线与其他元素谱线重叠, 受干扰严重, 所以选择Cr Ⅰ 425.44 nm作为Cr的分析线。 Pb和Cr元素特征谱线分布如图2所示。

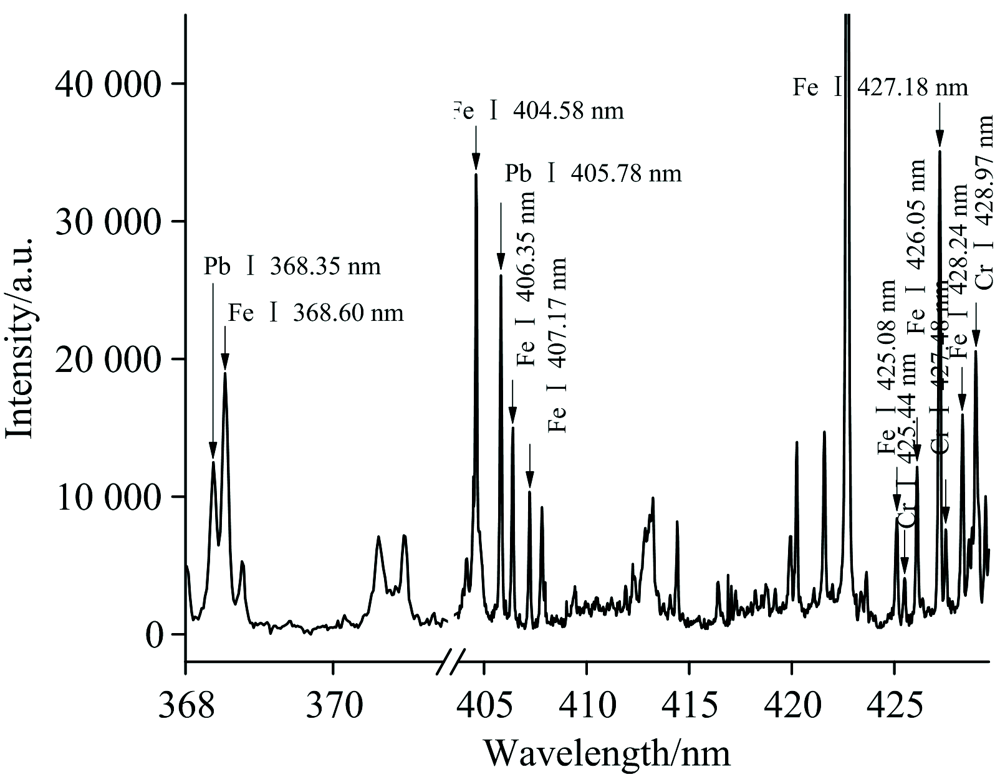

图2 Pb和Cr元素特征谱线分布Fig.2 Characteristic line distributions of Pb and Cr

2.2 定量分析

2.2.1 基于LSSVM的定标模型

用PSO算法对LSSVM优化之前, 先测试LSSVM算法对定标模型的校准效果。 每个浓度的样品采集20组数据, 将其中的17组数据设为训练集, 3组数据设为预测集, 构建定标模型。 为对该模型的精确度进行评估, 故将所有训练集和预测集的数据拟合, 拟合效果由相关系数R2来评价。 得到的Pb拟合曲线如图3所示, Cr拟合曲线如图4所示。 从拟合曲线中可以看出, Pb元素RMSEC为0.026 0 Wt%, RMSEP为0.101 8 Wt%; Cr元素RMSEC为0.027 2 Wt%, RMSEP为0.078 8 Wt%。 Pb元素定标模型拟合系数R2为0.922 3, Cr元素的R2为0.948 0, 从结果可以看出拟合效果不佳。 从图像中可以看出, 随着浓度的增加, 预测值逐渐低于实际值, 这是自吸收效应导致的结果, 说明LSSVM模型对自吸收效应校准的能力不高, 仍需要引入其他算法对该模型进行优化。

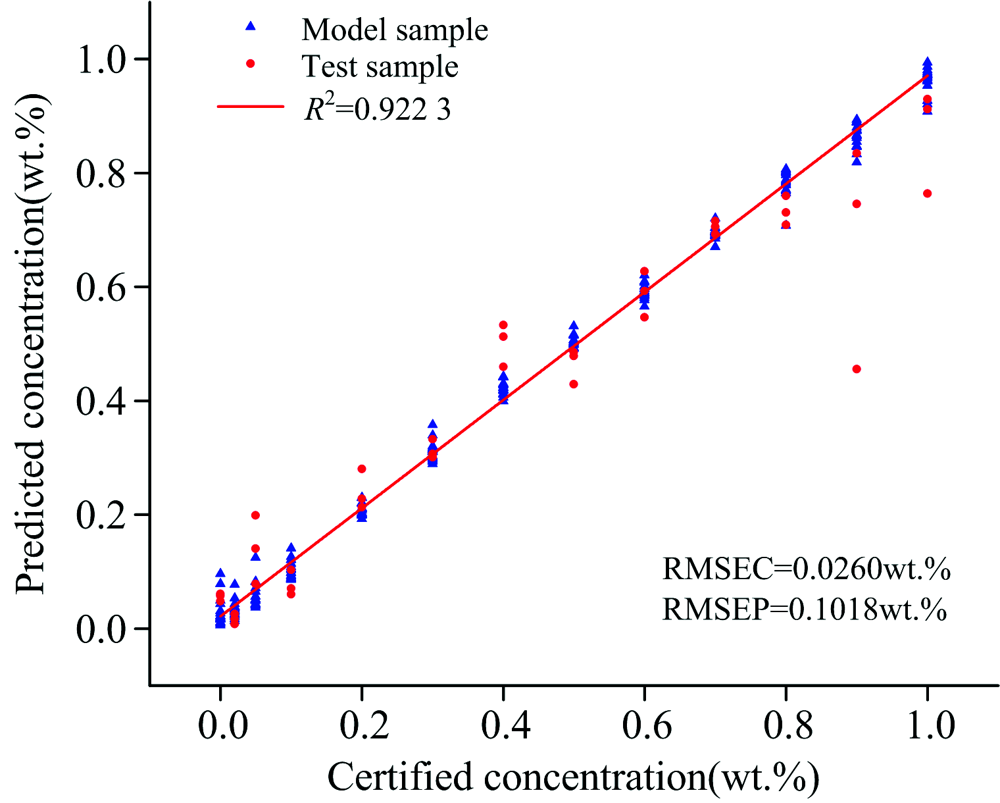

图3 基于LSSVM的Pb元素定标模型Fig.3 Pb element calibration model based on LSSVM

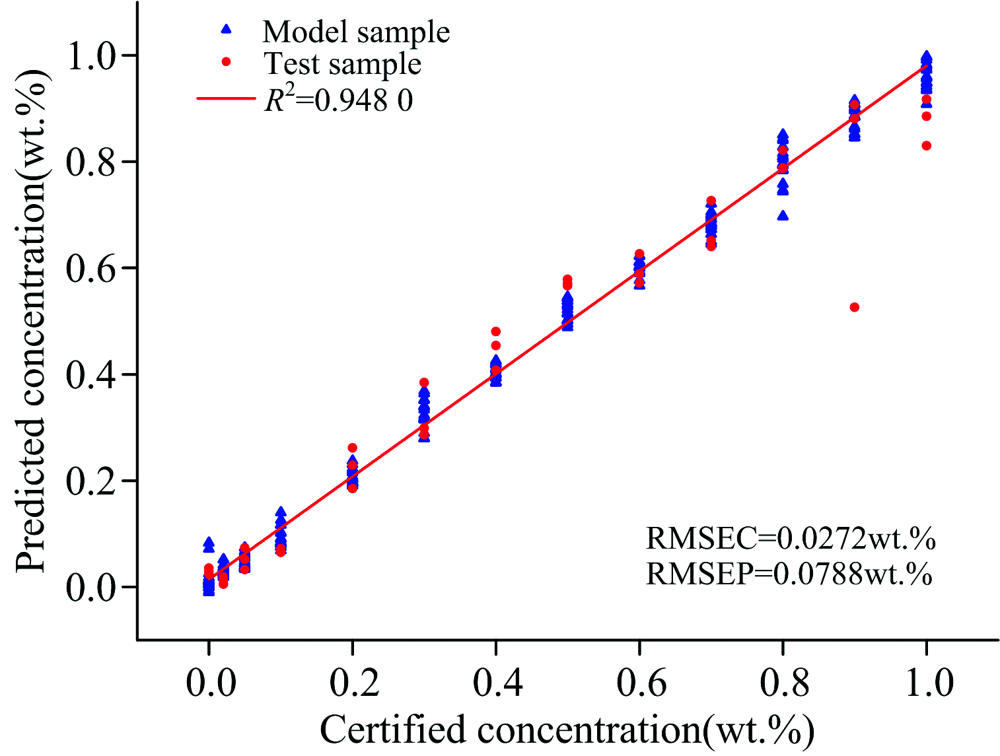

图4 基于LSSVM的Cr元素定标模型Fig.4 Cr element Calibration model based on LSSVM

2.2.2 基于PSO-LSSVM的定标模型

在LSSVM模型中, 需要先确定参数然后选取核函数, 其中需要确定的参数为惩罚系数γ 和核函数参数g。 核函数参数g主要与泛化能力相关, g越大, 得到的训练模型会越平滑, 泛化能力越强。 γ 主要与拟合能力相关, 惩罚系数γ 越大, 拟合能力越强, 但模型的平滑性和泛化能力就会降低。 因此需要确定最佳的惩罚系数γ 和核函数参数g组合, 使模型的分析效果最佳, 故引入PSO算法对LSSVM模型进行优化。

初始化PSO算法的各种参数: 学习因子c1=1.5, c2=1.7, 迭代次数t=50, 种群数量sizepop=20。 用PSO对训练集进行参数识别, 最终得到最佳的惩罚系数γ 和核函数参数g组合, 其中Pb元素模型的最佳参数组合为γ 1=8 096.8, g1=138.865 7; Cr元素模型的最佳参数组合为γ 2=4 908.6, g2=393.563 5。 确定最佳参数后, 用最佳的参数组合构建LSSVM的定标模型。 得到的Pb拟合曲线如图5所示, Cr拟合曲线如图6所示。 从图中可以看出, Pb元素RMSEC为0.022 4 Wt%, RMSEP为0.045 8 Wt%; Cr元素RMSEC为0.019 1 Wt%, RMSEP为0.042 0 Wt%。 Pb元素定标模型拟合系数R2为0.982 8, Cr元素的R2为0.985 0。 拟合系数R2的提高十分明显, PSO算法的优化使LSSVM的拟合效果有了很大的提升。 同时, RMSEC和RMSEP的数值都有所降低, 模型的稳定性和精确度都得到了一定程度的提高, 提高了分析精度。 两种方法的分析结果如表2所示。

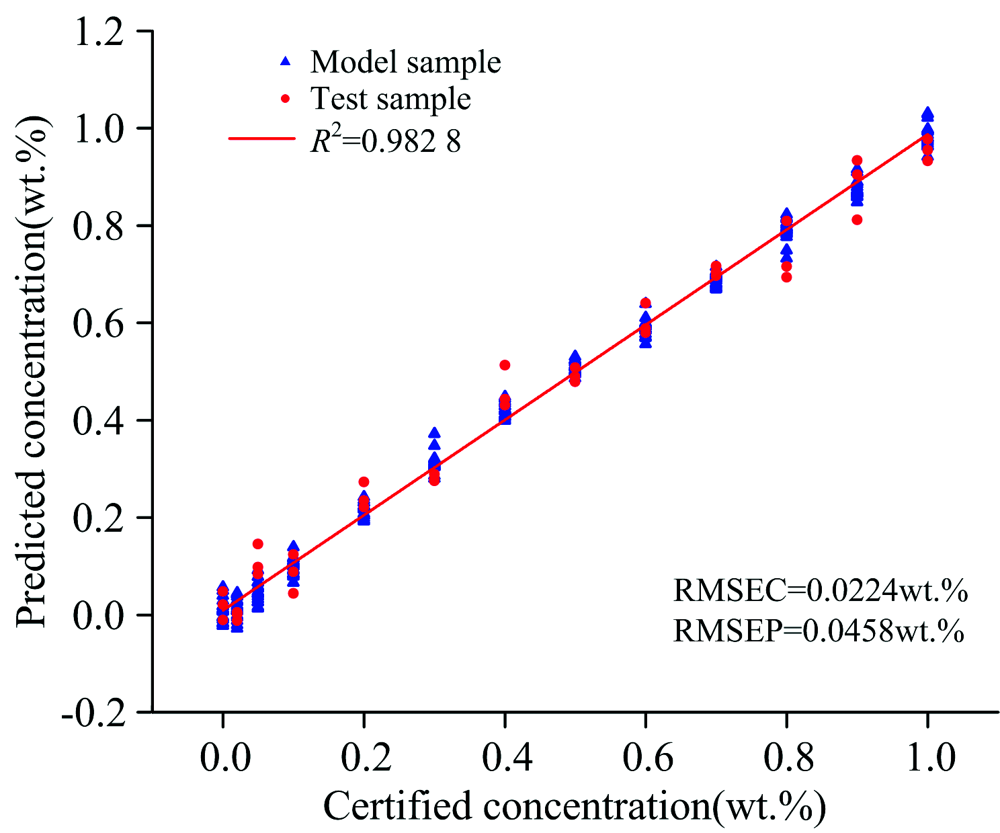

图5 基于PSO-LSSVM的Pb元素定标模型Fig.5 Pb element calibration model based on PSO-LSSVM

图6 基于PSO-LSSVM的Cr元素定标模型Fig.6 Cr element calibration model based on PSO-LSSVM

表2 LSSVM和PSO-LSSVM数据对比 Table 2 LSSVM and PSO-LSSVM data comparison
3 结论

利用LSSVM和PSO-LSSVM两种方法对土壤中的Pb和Cr元素建立定标模型。 从分析结果可以看出, Pb和Cr元素的LSSVM定标模型拟合系数R2只有0.922 3和0.948 0, 拟合效果不佳, RMSEC为0.026 0 Wt%和0.027 2 Wt%, RMSEP为0.101 8 Wt%和0.078 8 Wt%, 说明定标曲线的精确度可以进一步提高。 应用PSO对LSSVM进行优化后, 获得了Pb和Cr最佳惩罚系数γ 和核函数参数g组合, 分别为(8 096.8, 138.865 7)和(4 908.6, 393.563 5)。 用PSO-LSSVM建立Pb和Cr元素的定标曲线, R2分别提高到0.982 8和0.985 0, 拟合效果明显提升, RMSEC降低到0.022 4 Wt%和0.019 1 Wt%, RMSEP降低到0.045 8 Wt%和0.042 0 Wt%, 精确度得到了一定程度的提高。 结果表明LIBS技术结合PSO-LSSVM方法提高检测精度是可行的。
