利用三维光谱指数定量估算土壤有机质含量: 以新疆艾比湖流域为例
张子鹏, 丁建丽*, 王敬哲, 葛翔宇, 李振山
新疆大学资源与环境科学学院, 新疆 乌鲁木齐 830046
*通讯联系人 e-mail: watarid@xju.edu.cn

作者简介: 张子鹏, 1994年生, 新疆大学资源与科学学院博士研究生 e-mail: 13659978318@163.com

摘要

土壤光谱特征是土壤内在理化特性的外在表现, 利用可见-近红外(Vis-NIR)的漫反射光谱估测土壤有机质含量(SOMC)可为土地资源的合理开发与利用提供重要的科学依据。 土壤是由多种物质组成的混合物, 其高光谱数据中存在某些成分(例如盐颗粒和矿物质)的重叠吸收, 同时波段之间存在共线性问题, 这些因素对光谱分析和建模带来了极大的挑战。 光谱指数法通过迭代运算, 不但充分考虑波段之间的协同作用, 而且具有最小化无关波长影响的功能。 此外该方法将光谱特征从一维扩展到多维, 能容易地检测和区分出细微的吸收峰。 以新疆艾比湖流域为研究区, 采集了120个土壤样品, 在室内进行SOMC和光谱的测定。 利用一阶微分(FD)和连续统去除(CR)对高光谱数据进行预处理。 在已有两波段指数的基础上, 加入第三个波段, 利用最优波段算法, 构建了三种SOMC的三波段光谱指数(TBI), 并从光谱机理上讨论了TBI的合理性。 最后根据支持向量机(SVM)的建模效果, 进一步比较不同维度光谱参数对SOMC估测的准确性。 研究结果表明: (1)光谱预处理技术可以在一定程度上减弱反射光谱中的噪声信息, 突出更多潜在的光谱信息; (2)通过对比分析得出, SOMC的相关性随着光谱信息维度的增加而增加, 即, TBI>二波段指数>一维光谱参数; (3)新开发的TBI在SOMC的建模和验证过程中提供了比两波段指数和一维光谱参数更好的估测效果, 其中TBI-1的估测效果最好, 建模集的决定系数(RC2)为0.88, 验证集的决定系数(RV2)为0.85, 相对分析误差(RPD)为2.43。 该研究对比了不同维度光谱参数对SOMC的响应和建模精度, 发现三波段光谱指数是评价SOMC的重要参量。 此外, TBI与SVM算法的结合, 可以显著弱化土壤噪声信息, 提高SOMC的预测精度, 在土壤其他生化参数的估计中具有较强的应用潜力。

关键词: 高光谱; 有机质含量; 相关性分析; 三波段光谱指数; 支持向量机
中图分类号:O657.3 文献标志码:A
Quantitative Estimation of Soil Organic Matter Content Using Three-Dimensional Spectral Index: A Case Study of the Ebinur Lake Basin in Xinjiang
ZHANG Zi-peng, DING Jian-li*, WANG Jing-zhe, GE Xiang-yu, LI Zhen-shan
College of Resources & Environmental Science, Xinjiang University, Urumqi 830046, China
*Corresponding author
Abstract

The spectral characteristics of soil are the external manifestation of physical and chemical properties in soil. Estimating soil organic matter content (SOMC) by visible-near infrared (VIS-NIR) diffuse reflectance spectroscopy could provide an important scientific basis for the rational development and utilization of land resources. However, the soil is a mixture of many substances, and its hyperspectral data have overlapping absorption of certain components (such as salt particles and minerals), and there are collinear problems between the bands, which bring great challenges for spectral analysis and modeling. Through the iterative operation, the spectral index method not only fully consider the synergy between the bands, but also has the function of minimizing the influence of irrelevant wavelengths. In addition, the method extends the spectral features from one dimension to multidimensional, and can easily detect and distinguish subtle absorption peak. In this study, 120 soil samples were collected from the Ebinur Lake Basin in Xinjiang, and SOMC and spectra were measured indoors. Hyperspectral data were preprocessed using first derivative (FD) and continuum removal (CR). Based on the existing two-band index, the third band was added, and the three-band spectral index (TBI) of three SOMCs was constructed by using the optimal band algorithm. The rationality of TBI was discussed from the spectral mechanism. Finally, according to the modeling effect of support vector machine (SVM), the accuracy of SOMC estimation by different dimensional spectral parameters was further compared. The research results showed that: (1) Spectral pretreatment technology could weaken the noise information in the reflection spectrum to some extent and highlighted more potential spectral information; (2) Through comparative analysis, the correlation of SOMC increased with the increase of the spectral information dimension, that was, TBI>two-band index>one-dimensional spectral parameters; (3) The newly developed TBI provided better estimation results than the two-band index and one-dimensional spectral parameters in the modeling and verification process of SOMC. The TBI-1 had the best estimation effect and the determination coefficient of the modeling set. (RC2) was 0.88, the decision coefficient (RV2) of the verification set was 0.85, and the relative analysis error (RPD) was 2.43. In summary, this study compared the response and modeling accuracy of different dimensional spectral parameters to SOMC. It was found that the three-band spectral index was an important parameter for evaluating SOMC and had good performance. In addition, the combination of TBI and SVM algorithm could weaken soil noise information, improved the prediction accuracy of SOMC, and had strong application potential in the estimation of other biochemical parameters of soil.

Keyword: Hyperspectral; Organic matter content; Correlation analysis; Three-band spectral index; Support vector machine
引 言

土壤有机质含量(soil organic matter content, SOMC)控制土壤环境中生物、 化学和物理过程, 是评价土壤肥力和土壤质量的重要指标[1]。 传统的SOMC测定多基于大量的野外土壤采样和繁琐的室内化学分析实验, 比较费时、 费力和耗资, 无法满足现代精细农业发展的需要[2, 3]。 利用可见光-近红外(visible light-near infrared, Vis-NIR)的漫反射光谱分析土壤属性是当今研究的热点, 大量研究已经证明了Vis-NIR光谱在土壤属性分析中的潜力[3, 4]

以往的研究多是在一维层面上(原始波段反射率和/或对应的数学变换)考虑光谱的敏感程度, 并没有深入研究波段之间的相互影响[3, 4, 5]。 光谱指数是由几个窄波段或宽波段通过一定的数学变换组合而成, 不但考虑了波段之间相互作用, 而且在一定程度上提高了对待测属性的响应[6]。 已有研究多采用两波段的光谱指数进行环境建模和属性量化[6, 7, 8]。 Li等[9]对小麦冠层N指标的估测中发现, 两波段光谱指数的量化能力和稳定性弱于三波段光谱指数。 但现有研究成果中仅有很少的三波段光谱指数被用于土壤属性的估测[10]。 此外, 通过遴选得到的光谱指数可应用于遥感传感器, 以评估景观或区域尺度的地表参数, 但到目前为止基于SOMC方面的研究仍未得到深入研究与探索[9]

虽然Vis-NIR分析SOMC技术已经在世界某些地方使用, 但在中国西北部尚未实施有效可靠的方法来准确估测SOMC, 本研究的目的是: (1)探索不同预处理的SOMC特性及其敏感区域; (2)开发评估SOMC的三波段光谱指数, 并量化不同维度的光谱参数对SOMC的响应; (3)根据支持向量机(SVM)的建模结果, 进一步比较不同维度的光谱参数对SOMC的估测表现, 并寻找最有效的建模方法。

1 实验部分
1.1 研究区介绍和土壤样本的制备

艾比湖流域位于亚欧大陆腹地, 44° 05'— 45° 08'N, 82° 35'— 83° 16'E, 地处新疆维吾尔自治区准噶尔盆地西南部, 阿拉山口的大风主通道下, 研究区总面积约2 670 km2[图1(a, b)][11]。 该地区属于典型的中温带干旱大陆性气候, 具有冬冷夏热(年均温6 ℃)、 降水量少(年均降水量小于150 mm)、 蒸发量大(年均蒸发量大于1 200 mm)、 风沙频繁(年均≥ 8级以上大风165 d)等特点。 该地区成土母质以洪积物、 湖积物和砂质风积物为主, 土壤类型主要有灰漠土、 灰棕漠土、 风沙土、 盐土和沼泽土五大类。 其中, 灰漠土与灰棕漠土为主要组成部分[12]。 由于水分收支不平衡, 土壤中盐分受淋洗作用的影响较小, 在土壤毛细管的作用下, 干涸河床和湖体周边土壤中的盐分不断向地表聚集, 造成严重的盐渍化现象[图1(c, d, e)][13]

图1 研究区位置图(a: 新疆地图; b: 艾比湖流域), (c, d, e)景观照片和方形采样方法, (f): 五点采样法Fig.1 Location maps of the research area (a: Xinjiang map, b: Ebinur Lake basin) and photographs of the landscape (c, d, e) and sampling method in quadrate, (f): five-point sampling method

2016年10月, 根据研究区的典型景观特征, 建立了120个30 m× 30 m的样方, 依据五点采样法采集表层(0~20 cm)土壤样本[图1(b, f)]。 将样品带回室内经过兑水透析(去除可溶性盐)、 风干、 碾磨、 过筛(2 mm)等操作, 将制备好的土样分为两份, 分别用于光谱数据的采集与SOMC的测定, 测定依据中国标准(SL237— 1999)[2, 14]

1.2 光谱数据的采集和预处理

利用ASDField Spec 3光谱仪测定土壤Vis-NIR光谱。 光谱分辨率为3和10 nm(350~1 000与1 000~2 500 nm区间), 重采样间隔为1 nm, 输出波段数为2 151个。 土壤光谱的测定在暗室中进行, 一个与光谱仪匹配的卤素灯(50 W)放置在离样品30 cm处, 入射角为45° , 光谱测定开始时和每个土壤样本测定10次后, 利用漫反射白板定标, 每个土壤样本重复测定10次, 然后将其平均为一个光谱作为最终的反射光谱[8]

位于边缘处的光谱波段(350~399和2 401~2 500 nm)存在严重的机器噪声, 因此将这两个范围内的波段剔除。 对400~2 400 nm范围内的光谱进行二阶9点的Savitzky-Golay(S-G)平滑。 参考Hong等的研究, 设置10 nm的重采样间隔, 并将重采样得到的201个波段定义为原始光谱(R)[6]

土壤光谱的预处理包括: 用于分辨重叠峰、 减弱地物背景干扰和修复基线漂移的一阶微分(first derivative, FD); 用于消除散射影响, 突出光谱吸收特性的连续统去除(continuum removal, CR)。 这两种预处理技术被广泛应用于光谱分析中, 具有很强的普适性[2, 6]

1.3 二维和三维相关系数

光谱指数根据地物的光谱特性, 对波段进行简单组合, 达到对地表参量简单有效的度量[15], 不仅将光谱特性从一维扩展到了二维, 还充分考虑了光谱之间的相互关系[7]。 在前人研究基础上选择三种光谱指数, 用于估测SOMC的最佳波段[6, 7, 8]。 指数的数学表达式如式(1)— 式(3)

RI=Rλ1/Rλ2(1)

DI=(Rλ1-Rλ2)(2)

NDI=(Rλ1-Rλ2)/(Rλ1+Rλ2)(3)

其中, RI为比值指数(ratio index); DI为差值指数(difference index); NDI为归一化指数(normalized difference index)。

参考Tian等[10]的研究成果, 本研究在所选3种两波段指数(λ 1λ 2)的基础上增加第三个波段λ 3, 具体如式(4)— 式(6)

TBI1=(Rλ1-Rλ2)+(Rλ3-Rλ2)(4)

TBI2=Rλ1/(Rλ2+Rλ3)(5)

TBI3=(Rλ1-Rλ2)/(Rλ1+Rλ3)(6)

式中, TBI-1为三波段指数1(three-band index 1); TBI-2为三波段指数2(three-band index 2); TBI-3为三波段指数3(three-band index 3)。

式(1)— 式(6)中, Rλ 1, Rλ 2Rλ 3分别代表了波长在400~2 400 nm范围内第λ 1, λ 2λ 3个波段的光谱反射率。 相关操作均在MATLAB 2018b中完成, 原始光谱(R)和预处理的光谱(FD和CR)都被用来提取最佳光谱指数。

1.4 集合划分与建模预测

使用Kennard-Stone(K-S)算法进行样本集合的划分[3]。 120个土壤样本被分成两个部分, 其中90个样本用于建模, 30个样本对建模结果进行验证。 SVM由Vapnik等于1995年提出, 该算法可最小化结构风险并提高模型泛化能力, 能够较好地解决过拟合和局部最优解等问题, 对小样本、 非线性及高维数据的估测具有良好的效果, 现已被广泛应用于光谱分析与建模中[6, 8, 16]。 SVM在MATLAB 2018b中编程实现核函数选择鲁棒性较好的RBF, 利用网格搜索法遍历惩罚参数c和核参数σ 的组合进而提高模型的预测精度。

1.5 建模精度检验

选择三个参数对建模的精度和效果进行评价: 决定系数(R2), 均方根误差(RMSE), 相对分析误差(RPD)。 Chang等[17]将RPD分为3类来评价模型的准确性: 当RPD< 1.4时, 表明模型的拟合性和稳定性非常差, 不推荐使用; 当1.4≤ RPD< 2.0时, 模型可以提供较为合理的预测结果; 当RPD> 2.0时, 表明模型的预测效果非常好。 一般良好的预测模型将具有较高的R2(0.8~1.0)和RPD, 以及较小的RMSE。

2 结果与讨论
2.1 不同的SOMC和反射光谱曲线

由图2(a)可知, 土壤光谱曲线在1 450, 1 950和2 200 nm附近都存在水分吸收谷。 其中, 1 950 nm处最为突出, 这与前人在该地区的研究结果一致[11, 12]。 FD光谱在440, 580, 900, 1 400和2 300 mm分别出现了不同的正负峰值, 可见FD可以凸显原始数据的局部肩峰[图2(b)]。 连续统去除使得吸收特征得到了明显的放大[图2(c)], 如500和1 100 nm的为弱吸收带在连续统去除曲线中可以观察出来, 而在原始反射光谱中则不明显。

图2 不同预处理的SOMC光谱曲线Fig.2 Different pretreated SOMC spectral curves

表1 土壤有机质含量(SOMC)的统计特征 Table 1 Statistical characteristics of the soil organic carbon content (SOMC)
2.2 一维相关性分析

R与SOMC的相关性曲线较为平滑, 仅有550~710 nm波段通过0.01水平上的显著性检验(p* * =± 0.234), 说明R与SOMC的敏感性较低(图3)。 然而经过FD处理后, 显著性明显提升, 尤其是在620~950 nm处, 绝对值最大的相关系数(maximum absolute correlation coefficient, MACC)为0.52在870 nm处, 已有研究指出该波段附近存在C— H吸收带, 与SOMC直接相关[6]。 经过CR处理后, 相关系数在610, 1 410, 1 870和2 240 nm附近得到了一定程度了增加。 本研究选择不同预处理中MACC最大的波段(R610, FD870, CR2240), 用于后续的对比分析和建模预测(表2)。

图3 SOMC与原始光谱和不同预处理光谱的一维相关系数Fig.3 One-dimensional correlation coefficients between SOMC and raw reflectance and its transformation

表2 一维光谱数据和二维光谱指数中最敏感的光谱参数 Table 2 Most sensitive spectral parameters in One-Dimensional spectral data and Two-Dimensional indices
2.3 二维相关性分析

与图3相比, 二维相关系数值的阈值范围均大于一维相关系数。 其中R的差值指数(DI)[图4(i)]与R的一维数据(图3)相比MACC提高了0.2。 在所有两波段指数中相关性较好的波段主要集中在可见光和短波近红外区域(400~1 100 nm)(图4), 这与前人的研究结果一致[6, 8]。 在每个两波段指数中, FD与SOMC的敏感性最强, 其中FD-DI[图4(e)]得到的MACC最大为0.59。 提取每个指数的详细信息, 见表2

图4 RI, DI, NDI与SOMC的二维相关图Fig.4 Two-dimensional correlation diagrambetween the RI, DI, NDI and SOMC

2.4 三维相关性分析

在R所构建的三波段指数中(图5, 图6和图7), 最优指数的波长都在近红外短波范围内, 并且每个指数中均有一个波段靠近水分吸收带。 在所有三波段指数中, R的敏感性均最强, 其中TBI-1的MACC最大达到0.70。 在FD所构建的三波段指数中(图5, 图6, 图7), 均有一个波段靠近2 300 nm, 已有研究证明2 300 nm附近存在一个与SOMC相关的C-H特征峰[18]。 但从切片图中来看, 基于FD的三波段指数其敏感区域较为分散, 不集中。 在CR所构建的三波段指数中(图5, 图6和图7), 特征波段为890和900 nm(与高价铁氧化物的分子振动有关), 1 670, 1 720和1 780 nm(与C— H的伸缩振动有关), 1 900 nm (与土壤表面吸附水、 粘土矿物O— H晶格结构水有关)[5, 6, 18]。 其中TBI-1的PCC相比两波段指数平均提升0.18。 优化后的三波段指数是估测SOMC较为有前景的指标, 同时也暗示两波段指数存在一定的不足。 提取每个指数的详细信息, 见表2

图5 TBI-1和SOMC的相关系数切片图
(a, d, g)分别为R, FD和CR的水平切片图; (b, e, h)分别为R, FD和CR的垂直切片图; (c, f, i)分别为R, FD和CR的最佳切片图
Fig.5 Correlation coefficient slice diagram of the TBI-1 and SOMC
(a, d, g): Horizontal slice map of the R, FD and CR, respectively; (b, e, h): Vertical slice map of the R, FD and CR, respectively; (c, f, i): Optimum slice map of the R, FD and CR, respectively

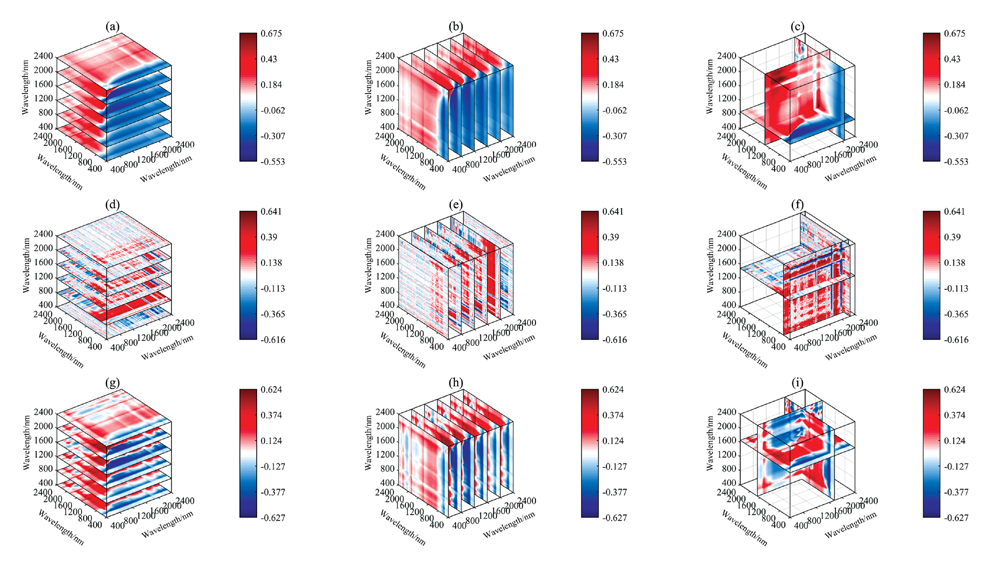

图6 TBI-2和SOMC的相关系数切片图
(a, d, g)分别为R, FD和CR的水平切片图; (b, e, h)分别为R, FD和CR的垂直切片图; (c, f, i)分别为R, FD和CR的最佳切片图
Fig.6 Correlation coefficient slice diagram of the TBI-1 and SOMC
(a, d, g): Horizontal slice map of the R, FD and CR, respectively; (b, e, h): Vertical slice map of the R, FD and CR, respectively; (c, f, i): Optimum slice map of the R, FD and CR, respectively

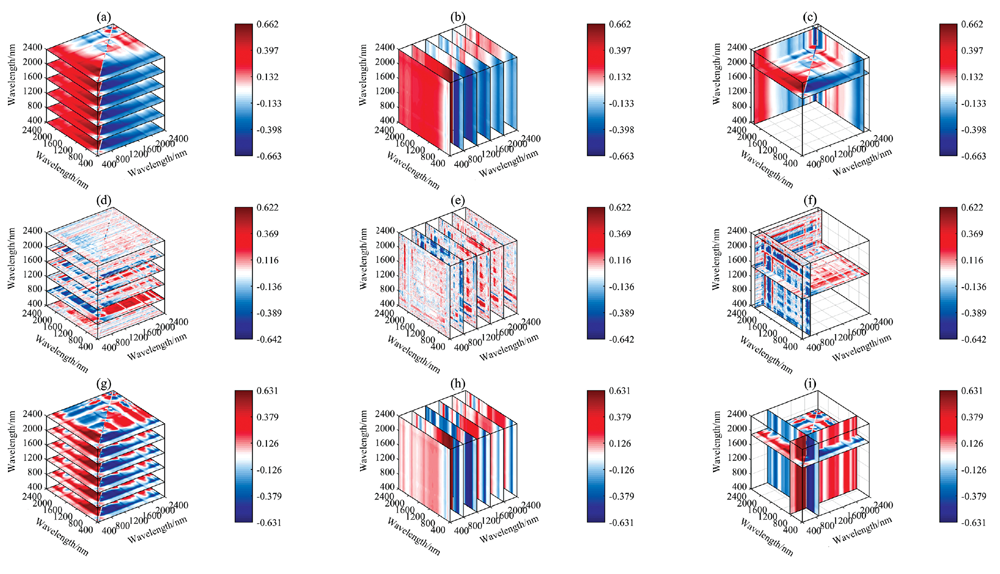

图7 TBI-3和SOMC的相关系数切片图
(a, d, g)分别为R, FD和CR的水平切片图; (b, e, h)分别为R, FD和CR的垂直切片图; (c, f, i)分别为R, FD和CR的最佳切片图
Fig.7 Correlation coefficient slice diagram of the TBI-1 and SOMC
(a, d, g): Horizontal slice map of the R, FD and CR, respectively; (b, e, h): Vertical slice map of the R, FD and CR, respectively; (c, f, i): Optimum slice map of the R, FD and CR, respectively

2.5 光谱参数的分析与建模

表2表3可知, 在一维光谱数据中, R的MACC均低于FD和CR; 在二维光谱指数中, R的MACC略高于CR; 而在三维光谱指数中, R的MACC均大于FD和CR, 研究结果说明光谱预处理效果随多维度光谱协同作用的增强而减弱。

表3 三维光谱指数中最敏感的光谱参数 Table 3 Most sensitive spectral parameters in Three-Dimensional indices

不同维度的光谱参数(表2表3)和建模集中的SOMC被作为模型的训练样本(表1), 验证集中的SOMC被作为模型的预测样本(表1), R2, RMSE和RPD作为模型预测性能的评价指标(表3)。 总体而言, 无论在建模还是验证方面, TBI均具有最低的RMSE和最大的R2和RPD, 都达到了最佳的预测性能, TBI-1的效果最优, R2=0.85, RMSEV=3.67, RPD=2.43; 两波段指数的表现次之, 其中, NDI的效果最优, RPD达到1.88; 1D数据效果最弱, RPD仅为1.60。

表4 基于SVM的SOMC建模与预测结果 Table 4 Calibration and validation results of SOMC based on SVM

图8中得到的回归线斜率均低于1, 许多研究发现, Vis-NIR模型更倾向于高估低浓度和低估高浓度的SOM[19, 20]。 这与建模时的数据标准化有关, 数据标准化以消除不同变量样本之间量纲和数量值的差异为目的, 但数据较为集中, 则会对极值点的估测产生一定程度的偏差。

图8 基于SVM的SOMC实测值和预测值的比较Fig.8 Comparison of SOMC between measured and the predicted values by SVM

在图8中, 1D数据预测值与观测值在标准1:1线中的偏差较大, 离群值较多, 该模型仅具有区分样本数据含量高低的能力, 量化能力较弱。 两波段指数的建模效果相比一维光谱数据有所提升, 预测值与观测值较接近于标准1: 1线。 三波段指数的估测效果均优于前两者, 其线性拟合线接近于标准1:1线。 其中使用(TBI-1)-SVM的预测效果最好, ( RV2=0.85, RMSEV=3.67, RPD=2.43), 其拟合程度和准确性均优于本研究中的所有模型。

3 结 论

发现光谱指数法可以在一维线性数据的层面上更为深入的挖掘光谱信息, 充分考虑波段间的相互作用。 在已有的两波段指数中增加特定敏感区域的第三个波段, 不仅有助于提高光谱变量的敏感性, 而且在SOMC的建模和验证过程中提供了比两波段光谱指数和一维光谱参数更好的预测效果。 其中基于R的TBI-1效果最优, MACC为0.70。 利用SVM对不同维度的最优光谱参数分别建立预测模型, 发现预测精度随光谱参数维度的增加而增加, 在三波段指数中, (TBI-1)-SVM的预测能力最优( RC2=0.88, RV2=0.85和RPD=2.43)。 该研究结果对减少土壤中其他信息噪声的干扰和土壤属性的定量估测具有一定的参考价值, 为估测土壤中其他属性提供了新的思路。
