研究区为京津冀地区, 位于36° 21'— 42° 37'N, 113° 27'— 119° 51'E, 该区域农作物以冬小麦和玉米为主, 其中冬小麦种植区域除河北省张家口和承德地区外均有种植。 如图1所示, 研究区内共有17个气象站点, 本文下载了2003年9月至2017年7月共15年的逐日气象数据, 数据来源于国家气象信息中心的地面气候资料日值数据集。 实测数据为河北衡水市2017年3月30日(DOY: 89)和2017年5月5日前后(DOY: 125)两个时期实测LAI。 遥感数据使用4天周期、 500 m分辨率的MODIS LAI(MCD15A3H)数据, 时间范围为2003年— 2017年的1月— 6月, 每年有45张时序影像(DOY: 1~177)。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 研究区以及气象站点和采样点分布Fig.1 Study area and locations of meteorological stations and sampling points

1.2.1 遥感数据预处理

MODIS LAI空间分辨率较低, 像元中一般会混杂除冬小麦外的其他地物, 造成LAI值偏低问题, 因此需进行校正。 如图2所示, 首先对于各气象站点和采样点, 在点周围100 km内的MODIS LAI时序影像中进行由里向外LAI曲线的提取, 并依据LAI曲线特征形态以及对应点的Google Earth影像来目视解译是否为冬小麦像元, 最终提取出2003年— 2017年共247条符合要求的气象站点LAI曲线和2017年采样点LAI曲线。 然后, 利用Savitzky-Golay滤波对所有曲线进行平滑处理, 并对平滑后采样点LAI曲线提取出DOY为88、 124的LAI, 并根据文献[10]方法与实测LAI建立校正模型。 最终, 从247条气象站点LAI曲线中提取DOY为120, 140和160的MODIS LAI值, 并用校正模型对其进行校正。

图2

Fig.2

	Figure Option ViewDownloadNew Window

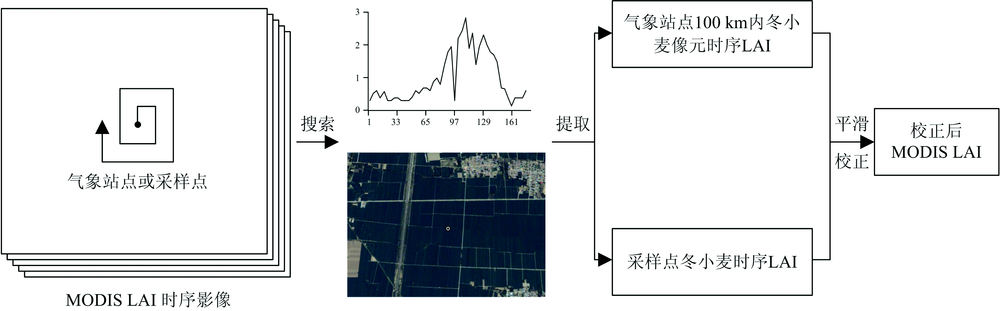

	图2 遥感数据预处理流程图Fig.2 Flow chart of remote sensing data preprocessing method

1.2.2 遥感-WOFOST同化

WOFOST通过给定对应作物和环境参数可对不同作物进行生长模拟, 利用京津冀地区冬小麦作物参数, 在潜在生产力水平下进行冬小麦LAI模拟, 并采用同化算法进行参数优化, 从而生成该地区15年的冬小麦LAI数据集。

在优化参数的选择中, TSUM1和TSUM2参数代表有效积温, 需要依据气温数据动态计算获得, 由于获取往年各个气象站点附近冬小麦出苗、 开花、 成熟三个阶段的准确时间较困难, 所以需要进行优化。 此外, 根据文献[11]建议, TDWI和SPAN是WOFOST模型中重要的两个参数, 也将其加入优化(如表1)。

表1

Table 1

表1(Table 1)

表1 需优化参数的定义与校准值范围 Table 1 Description and range of parameters to be optimized 参数名称 定义 校准值范围 来源 TSUM1 出苗至开花有效积温/(℃· d) 0.9* TSUM1~1.1* TSUM1 计算 TSUM2 开花至成熟有效积温/(℃· d) 0.9* TSUM2~1.1* TSUM2 计算 SPAN 叶片衰老系数/d 17~50 调整 TDWI 初始生物量/(kg· hm-2) 50~300 调整

表1 需优化参数的定义与校准值范围 Table 1 Description and range of parameters to be optimized

确定好优化参数后, 采用SCE优化算法实现模拟LAI与遥感观测LAI最小化, 从而得到比未优化之前更准确的连续时序LAI数据。 优化算法的损失函数如式(1)所示。

Q=(x120-y120)2+(x140-y140)2+(x160-y160)2(1)

其中: x₁₂₀, x₁₄₀和x₁₆₀为利用WOFOST模拟的LAI曲线中DOY为120, 140和160的LAI值, y₁₂₀, y₁₄₀和y₁₆₀为校正后的MODIS LAI中DOY为120, 140和160的LAI值。

通过所提取的247组校正后的MODIS LAI加入WOFOST进行同化, 并以每组所对应的当年站点气象数据来驱动模型, 从而得到优化后的LAI曲线数据。 如图3(a)所示, 未同化生成的LAI曲线中LAI最高值达到8, 最低值仅为2, 部分曲线不符合冬小麦生长规律特征。 如图3(b)所示, 同化后生成的LAI曲线中的均值线最大值为5且在轮廓线内分布较均匀, 更符合冬小麦LAI曲线变化规律。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 未同化(a)与同化(b) WOFOST模型生成的247条LAI曲线Fig.3 247 LAI curves generated by WOFOST model with assimilation (b) and without assimilation (a)

以生成的冬小麦LAI数据集为基础, 采用LSTM网络对冬小麦LAI时序曲线变化规律进行学习, 实现对未来LAI曲线的预测。 如图4所示, LSTM通过添加门结构使得信息有选择性地影响模型中每个时刻的状态, 主要由输入门、 输出门、 遗忘门组成^[8]。

图4

Fig.4

	Figure Option ViewDownloadNew Window

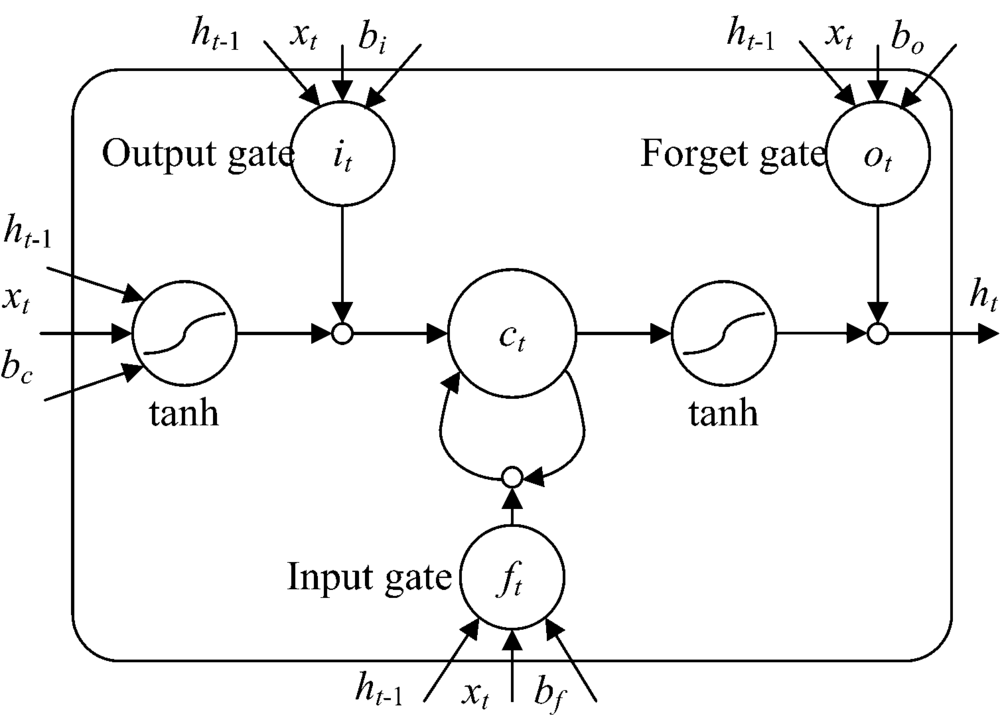

	图4 LSTM单元结构Fig.4 LSTM cell structure

如式(2)— 式(6)所示为t时刻的LSTM的计算公式

ft=σ(Wfxt+Ufht-1+bf)(2)it=σ(Wixt+Uiht-1+bi)(3)ot=σ(Woxt+Uoht-1+bo)(4)ct=ft°ct-1+it°tanh(Wcxt+Ucht-1+bc)(5)ht=ot°tanh(ct)(6)

其中: 􀳱为点乘运算, σ 和tanh为激活函数, x_t∈ R^d为t时刻输入向量, f_t, i_t, o_t∈ R^h分别为遗忘门、 输入门、 输出门激活向量, h_t∈ R^h为记忆单元输出向量, c_t∈ R^h为记忆单元状态向量, W∈ R^{h× d}, U∈ R^{h× h}和b∈ R^h为权重矩阵和偏置向量。

对冬小麦LAI进行短时间预测并不能有效反映出其生长状态, 若对冬小麦进行较长时间预测, 会由于输入信息的不足而造成预测精度下降, 因此本研究建立的LAI预测模型选取了相对适宜的预测天数, 即通过前N天的LAI数据来预测未来N+1~N+15共15 d的LAI。 此外, 因不同气象条件下冬小麦物候会有差别, 所以将t时刻的LAI_t所对应的DOY_t也作为输入特征, 同时为保证输入特征具有一致性, 将特征进行归一化缩放至0~1之间。 如图5所示, 建立的预测模型采用多层LSTM结构, LSTM层数设置为3层, 每层隐藏神经元个数h设置为32个, 时间步长设定为N, 时刻为t的输入参数为二元组(LAI_t, DOY_t), 该模型的最终输出为y'={LAI'_N+1, LAI'_N+2, …, LAI'_N+15}∈ R¹⁵。

图5

Fig.5

	Figure Option ViewDownloadNew Window

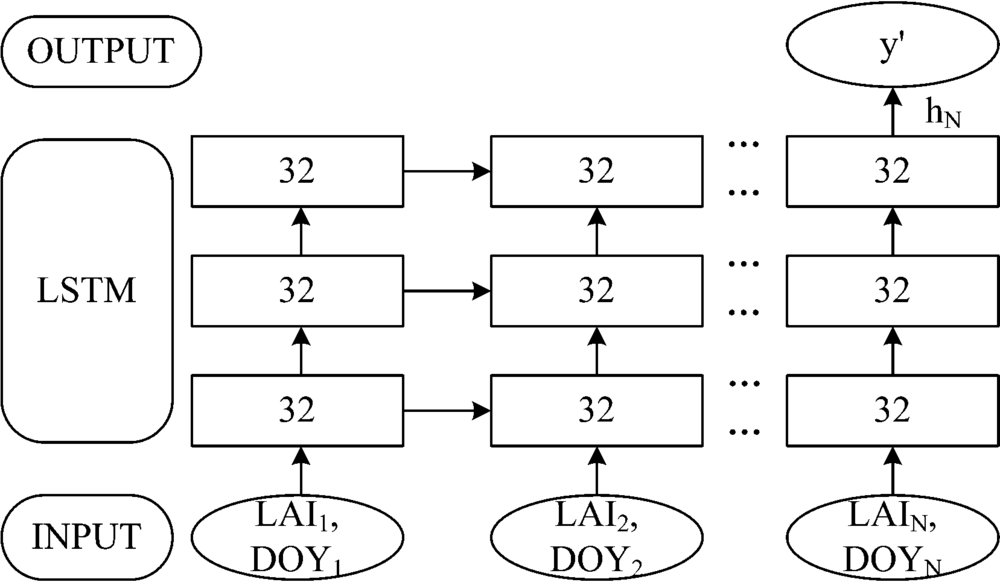

	图5 基于LSTM的LAI预测模型Fig.5 LSTM architecture of LAI prediction model

在最后时刻N时, 通过3层LSTM结构的输出为h_N∈ R³², 之后通过连接一个全连接层即可到预测结果y', 其计算公式如式(7)所示。

y'=WyhN+by(7)

其中W_y∈ R^{15× 32}为权重矩阵, b_y∈ R¹⁵偏置向量。

在模型训练过程中, 优化算法采用Adam, 损失函数采用平方损失函数L, 如式(8)所示。

L=∑t=N+1N+15(LAI't-LAIt)2(8)

其中LAI'_t和LAI_t分别为t时刻预测模型对LAI的预测值以及对应标签值。

冬小麦在出苗到返青阶段其LAI较低, 直到返青后LAI才开始明显变化。 研究区域冬小麦大约三月份开始返青, 故采用2003年— 2016年冬小麦数据集中从3月1日到成熟阶段共232条LAI曲线作为训练数据, 并利用2017年15条LAI数据进行验证, 通过取N=5, 10, 15, 20, 25和30共训练了6个LAI预测模型, 并对不同的模型结果进行对比分析。

如图6所示, 将验证数据切割为35 d的LAI曲线集合, 其中前20 d作为输入数据, 后15 d作为标签数据, 利用N=20的LAI预测模型进行预测。 结果显示, 模型预测LAI< 2.5以及LAI> 5.5的精度较高, 预测值与标签值均在1∶ 1线附近。 当2.5≤ LAI≤ 5.5时, 相比前两种情况预测精度稍低, 可能是因为不同生长条件下冬小麦返青和开花时间不同, 其对应LAI上升和下降阶段中LAI变化具有较大的差异。

图6

Fig.6

	Figure Option ViewDownloadNew Window

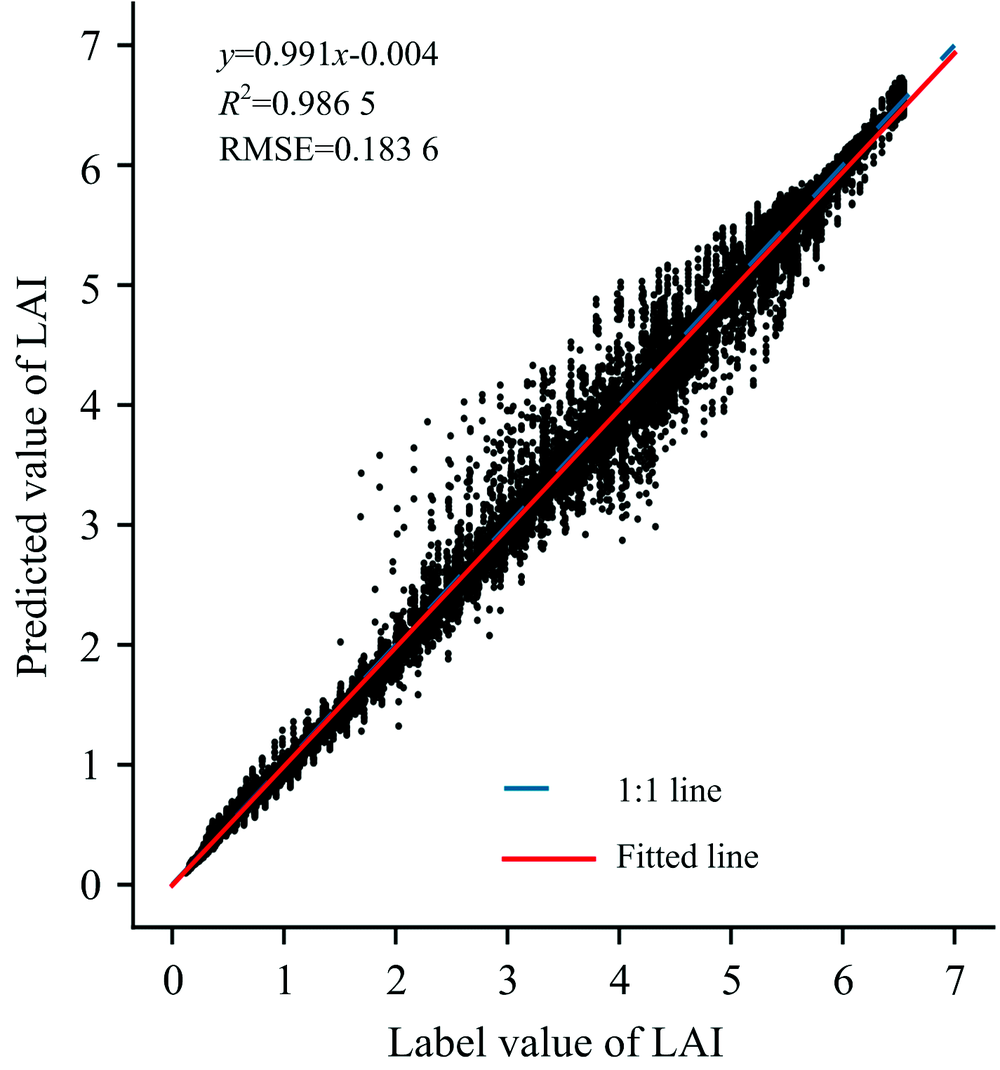

	图6 N=20的LAI预测模型预测结果Fig.6 Results of LAI prediction model with input N=20

如表2所示, 对6个LAI预测模型的预测结果综合进行对比, 其中N=20的预测模型的R²(0.986 5)最高、 RMSE(0.183 6)最低, 精度优于其他预测模型, 而N=5的预测模型精度最差。 当模型LAI输入长度从5增加到20时, 其R²呈上升趋势, RMSE呈下降趋势, 这是由于更多LAI信息输入使得LAI预测精度提高。 当模型LAI输入长度继续增长时, 精度开始下降, 可能是因为离预测日期太远的LAI对于预测LAI贡献作用小, 反而有可能引起数据干扰的效果。
