气流床撞击流水煤浆气化火焰光谱辐射特性实验研究
宋旭东1, 郭庆华2, 龚岩2,*, 苏暐光1, 白永辉1, 于广锁1,2,*
1. 宁夏大学省部共建煤炭高效利用与绿色化工国家重点实验室, 宁夏 银川 750021
2. 华东理工大学煤气化及能源化工教育部重点实验室, 上海 200237
*通讯联系人 e-mail: gsyu@ecust.edu.cn; yangong@ecust.edu.cn

作者简介: 宋旭东, 1988年生, 宁夏大学省部共建煤炭高效利用与绿色化工国家重点实验室讲师 e-mail: xdsong@nxu.edu.cn

摘要

火焰光谱检测技术应用于气化炉有效监控, 能实时反映气化炉工况, 保障气化炉稳定运行。 采用实验室规模的气流床撞击水煤浆气化装置, 利用光纤光谱仪通过对气化炉不同部位进行探测, 研究了水煤浆气化火焰在距离撞击平面不同轴向位置L处的光谱辐射特性, 并利用不同自由基强度及分布对气化炉内各反应区进行表征, 为气化炉运行工况提供依据。 结果表明: 在300~800 nm范围内可检测到明显的OH*(306.7和309.8 nm), $H^{*}_{2}$(382 nm), CH*(314.5和387 nm), Na*(589 nm), Ar(671 nm)和K*(404, 768和770 nm)特征峰, 而各种粒子激发方式及分布方式不同, 可用于实现火焰宏观特征的表征。 从紫外至可见光区域。 水煤浆气化火焰中存在强烈的背景辐射, 主要包括颗粒在高温下产生的黑体辐射及C$O^{*}_{2}$受热激发产生的350~600 nm的连续旋转辐射, 强烈的背景辐射对自由基强度辐射测定形成干扰, 需通过计算扣除背景辐射。 利用检测到的各自由基强度分布可对气化火焰进行表征, OH*分布可表征火焰反应区域, 而CH*存在范围相对较窄, 仅存在于-10 cm< L<10 cm反应剧烈区域。 在0.9≤O/C≤1.1时, OH*与CH*峰值强度最大值出现在撞击平面附近, 随O/C增加, CH*峰值强度最大值分布范围向向上流股中偏移。 不同平面处OH*/CH*强度比值随O/C的变化不同, OH*/CH*强度反映了自由基激发路径的变化, OH*/CH*强度在撞击平面处最低, 化学激发占主导。 化学激发主要发生区域在-10 cm≤ L≤10 cm范围内。 撞击平面附近Na*强度较大, 而随着| L|增大, Na*强度有所减小, 其中向上流股中Na*强度高于向下流股中强度, 而K*在-20 cm≤ L≤20 cm范围内强度变化比较无序。 由于碱金属粒子激发方式为热激发, 因此可利用其分布判断火焰高温区域。 由于煤中Na和K粒子含量较少, 且存在形式多样, 利用Na*和K*表征O/C会出现较大误差。 由于碱金属强度受到背景辐射影响较小, 可用于表征火焰频率, 并可反映气化效果。 Na*自发辐射强度随火焰撞击过程中可产生脉动而呈现峰谷分布。 随着O/C增加 Na*峰谷频率越高, 说明随着氧气气速逐渐增加, 火焰脉动剧烈。 且Na*强度逐渐增加, 说明剧烈的撞击有助于反应的进行。 煤中挥发分在撞击区内析出, 而挥发分中大部分的H反应并产生$H^{*}_{2}$辐射, $H^{*}_{2}$强度可表征煤中挥发分的反应程度。

关键词: 光谱辐射; 气流床气化炉; 化学激发; 热激发; 燃烧诊断
中图分类号:O433.5 文献标志码:A
Chemiluminescence Characteristics of Coal-Water Slurry Impinging Flames in Bench-Scale Entrained Flow Gasifier
SONG Xu-dong1, GUO Qing-hua2, GONG Yan2,*, SU Wei-guang1, BAI Yong-hui1, YU Guang-suo1,2,*
1. State Key Laboratory of High-Efficiency Coal Utilization and Green Chemical Engineering, School of Chemistry and Chemical Engineering, Ningxia University, Yinchuan 750021, China
2. Key Laboratory of Coal Gasification and Energy Chemical Engineering of Ministry of Education, East China University of Science and Technology, Shanghai 200237, China
*Corresponding authors
Abstract

The flame spectrum detection technology applied to the effective monitoring of gasifier can reflect the working condition of gasifier in real time and guarantee the stable operation of gasifier. Based on the bench-scale entrained flow gasifier, the different chemiluminescence characteristics at different axial positions of the impinging plane (L) of coal-water slurry (CWS) flame are studied by the spectrometer, and the reaction zones in gasifier are characterized by different radical intensity and distributions. The results show that: OH*(306.7 nm, 309.8 nm), $H^{*}_{2}$ (382 nm), CH*(314.5 nm, 387 nm), Na*(589 nm), Ar(671 nm)and K*(404 nm, 768 nm, 770 nm) characteristic peaks can be detected in the range of 300~800 nm. Different particle distributions can be used to characterize the macroscopic characteristics of flame. There is also a strong background radiation in CWS gasification flame. The background radiation mainly comes from the blackbody radiation generated by coal particles at high temperature and continuous rotational radiation of 350~600 nm generated by C$O^{*}_{2}$. The strong background radiation will interfere with the determination of free radical intensity radiation, which will be deducted by the calculation. The distribution of OH* can be used to characterize the flame reaction region, while CH* only exists in a relatively narrow reaction region of -10 cm< L<10 cm. When 0.9≤O/C≤1.1, OH* and CH* peak intensity exist at the impinging plane. With the increase of O/C, the existence position of CH* peak intensity turns to upstream. The intensity ratio of OH*/CH* varies with the change of O/C at different positions. OH*/CH* reflects the change of free radical excitation path. OH*/CH* is the lowest at the impinging plane, because of chemical excitation dominates. Chemical excitation mainly occurs in the range of -10 cm< L<10 cm. The intensity of Na* near the impinging plane is relatively high, but with the increase of | L|, the Na* intensity will decrease. The Na* intensity in the upstream is higher than that in the downstream. Different from Na*, the change of K* intensity is disordered in the region of -20 cm< L<20 cm. Since the excitation mode of alkali particles (Na* and K*) is thermal excitation, the distribution of alkali particles can be used to judge the high temperature region of the flame. However, due to the low content of Na and K particles in coal, the use of Na* and K* to characterize O/C will cause a large error. Because Na* and K* is less affected by background radiation, it can be used to characterize the flame frequency and reflect the gasification effect. Na* intensity fluctuates with the impact of flames. With the increase of O/C, the frequency of Na* intensity can indicate the change of flame fluctuation with the increase of oxygen gas velocity. And the Na* strength gradually increase, indicating that the violent impact is conducive to the reactions. There is a high intensity of $H^{*}_{2}$ in the impinging zone, and the $H^{*}_{2}$ intensity can represent the reactions of volatile matter.

Keyword: Spectral radiation; Entrained-flow gasifier; Chemical excitation; Thermal excitation; Combustion diagnosis
引言

气流床煤气化技术具有高操作压力、 高反应温度和高碳转化率, 且污染小等优势, 代表着煤气化技术的发展方向。 气化炉是气流床气化工艺的核心, 其稳定高效运行影响着煤气化技术的效率。 气流床撞击水煤浆气化炉采用四个喷嘴对置产生撞击区, 可增强煤颗粒停留时间, 提高碳转化率, 因此广泛应用于工业生产中[1]

对气化炉实时有效监控可实时调节运行工况, 保证气化炉稳定运行。 而光谱检测技术可避免传统检测技术控制粗放、 反应时间长等的弊病, 实现气化火焰的实时监控。 火焰光谱检测技术通过收集火焰中自由基产生的特征辐射信息, 反映火焰中化学反应区域的结构变化及反应强弱[2, 3, 4, 5]。 对于水煤浆等包含相对复杂物理-化学反应过程非均相火焰, 采用光谱检测技术对火焰的反应区划分具有独特的优势[6, 7, 8]。 Sung等[9, 10]利用米氏散射(Mie scattering)对煤粉燃烧火焰中OH* 和CH* 自由基辐射进行研究, 指出OH* 自由基辐射能够表示煤颗粒的热解过程, 而CH* 自由基辐射则能够表示煤粉挥发分燃烧的热释放区域。 有报道不同燃烧参数下煤粉火焰辐射发光特性, 并探究了Na和K等碱金属谱线与火焰温度关系。 有研究对0#柴油燃烧初期火焰光谱进行分析, 探讨了各种自由基辐射对柴油火焰识别的有效性。 还有研究针对敞开空间甲烷携带水煤浆的热氧火焰辐射特性, 并对各运行工况下自由基强度变化进行了表征。

本工作利用实验室规模的气流床撞击水煤浆气化装置, 研究了受限空间内水煤浆(CWS)气化过程的自由基辐射变化特征, 探究了受限空间撞击火焰化学反应特征, 并利用自由基辐射特性对气化工况进行表征, 为气化炉火焰光谱监控提供参考依据。

1 实验部分
1.1 试验装置与流程

图1为气流床撞击水煤浆气化装置光谱诊断实验装置图, 包括水煤浆气化系统、 气化火焰监控系统及光谱诊断系统。

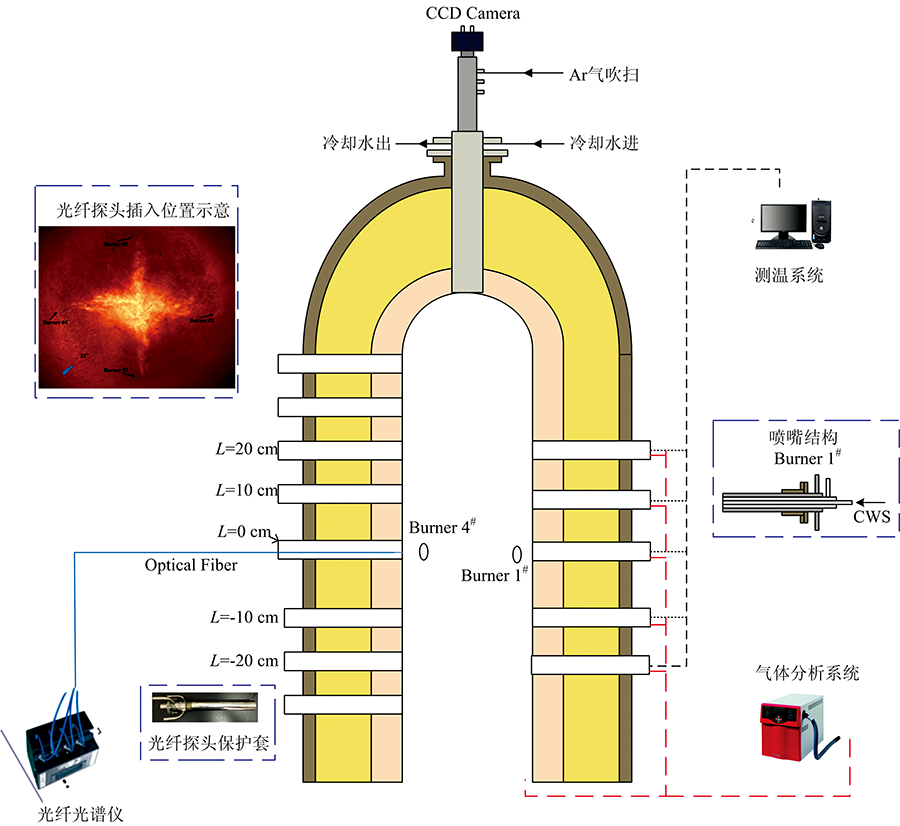

图1 光谱诊断实验装置图Fig.1 The schematic diagram of the spectroscopic diagnostic system

水煤浆气化系统由两组互相呈90° 的对置同轴射流喷嘴组成, 喷嘴中心通道水煤浆进入气化炉后, 经环隙高速氧气雾化后撞击并发生反应, 撞击后流体产生向上和向下的反应流股。 实验中分别利用CCD相机可视化, 热电偶测温及气体成分在线分析等三方面进行实时监控, 保证气化炉稳定运行。

光谱诊断系统设置如图1所示, 利用光纤光谱仪结合光纤探头对气化炉不同位置光谱信息进行收集分析。 其中光纤光谱仪采用Ocean Optics公司的LIBS2500光谱仪组, 涵盖波长范围为200~900 nm, 光谱分辨率为(0.15± 0.01) nm。 光纤探头放置于水冷保护夹套内, 并通过氩气(Ar)吹扫保证清洁, 其收光直径为3 mm, 视角为25° 。

如图1所示, L为取样口与喷嘴平面的垂直距离, 以喷嘴平面以上为正, 即从喷嘴平面上方往下依次标记为L=20, 10, 0, -10和-20 cm。

1.2 实验条件

实验中采用O/C为0.9~1.2对水煤浆气化火焰自由基特性进行分析研究。 表1表2分别为基础数据及试验工况, 其中水煤浆浓度为61%, 密度为1 102 kg· m-3

表1 煤质分析 Table 1 Coal properties
表2 实验工况 Table 2 Operating conditions
2 结果与讨论
2.1 水煤浆气化火焰光谱辐射特性

水煤浆气化火焰撞击平面火焰光谱辐射特征如图2(a)所示: 可见光区域可检测到明显的Na* (589 nm)特征峰和K* (768和770 nm)特征峰, 而吹扫气为氩气因此可检测到Ar(671 nm)特征峰, 且强度较高; 在紫外光区域, 可检测到明显的OH* (306.7和309.8 nm)特征峰、 H2* (382 nm)特征峰、 CH* (314.5和387 nm)特征峰及K* (404 nm)第二特征峰。 水煤浆气化火焰中的背景辐射主要为高温颗粒产生的黑体辐射及C O2* 产生的350~600 nm的连续旋转辐射, 因此为获得真实的自由基辐射强度值, 需通过计算扣除背景辐射, 如式(1)所示

I=I-ICO2-I黑体辐射(1)

其中I为真实自由基辐射强度, ICO2I黑体辐射分别为当前波长下C O2* 辐射强度和黑体辐射强度, Mosbach和Lauer[11, 12]通过利用5阶多项式拟合获取C O2* 辐射强度, 并利用普朗克定律计算黑体辐射强度。 自由基真实辐射强度值求取如图2所示。

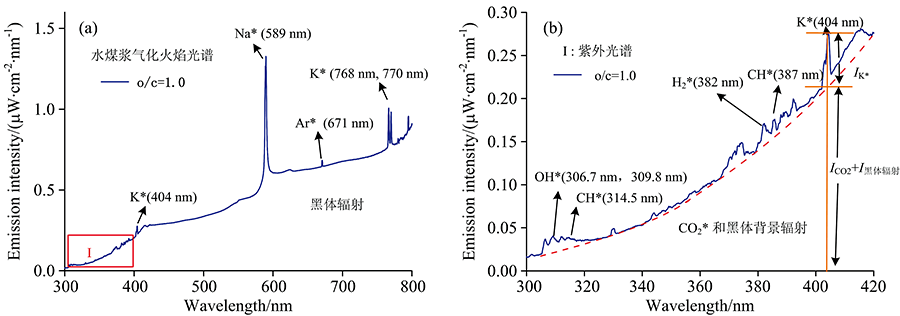

图2 撞击平面光谱辐射特征
(a): 300~800 nm波段; (b): 300~420 nm波段
Fig.2 The radiation spectrum of flame at the burner plane
(a): 300~800 nm; (b): 300~420 nm

2.2 自由基辐射强度分布

沿着气化炉轴向方向, 不同自由基强度变化不同, 自由基峰值强度分布与自由基激发方式及流场有关。

(1) OH* 与CH* 辐射

OH* 与CH* 的存在与强度可作为火焰反应区剧烈程度的指标。 实验中可检测到紫外光区的OH* (306.72和308.9 nm)自发辐射光谱和CH* (314.5和387 nm) 自发辐射光谱。 选取OH* 与CH* 峰值所在的308.9和387 nm强度进行探究, 强度分布如图3所示。 在0.9≤ O/C≤ 1.1时, OH* 峰强度最大值出现在撞击平面附近, 且强度随|L|增大逐渐减小; 但当O/C=1.2时, OH* 峰强度最大值出现在L=10 cm附近, 且向上流股中OH* 峰强度> 向下流股中OH* 峰强度。 CH* 主要存在于-10 cm≤ L≤ 10 cm范围内, 在0.9≤ O/C≤ 1.1时, CH* 峰强度最大值出现在撞击平面附近, 随O/C增加, CH* 峰强度向向上流股中偏移。 由表3中OH* 与CH* 自发辐射发光演变过程[13]可知: 在喷嘴平面处, 氧气量充足, 有利于R2, R5和R7反应的进行, 而在向上流股和向下流股中氧气逐渐被消耗, 反应减少。 而当O/C逐渐增大, 炉膛尤其是向上流股温度逐渐升高[14], 将对OH* 与CH* 热激发产生影响, 自由基峰强度最大值分布位置上移。

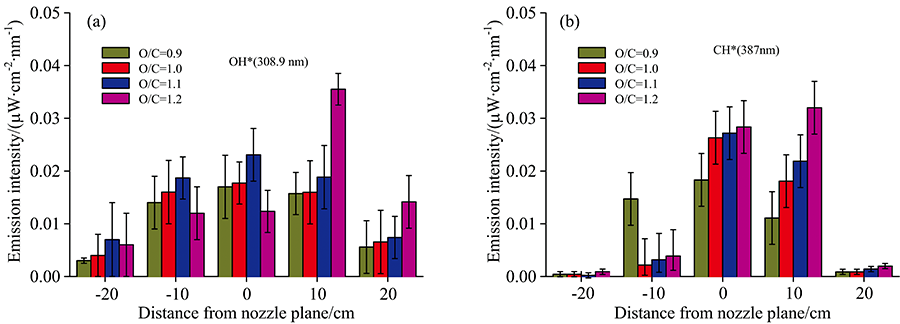

图3 不同位置的OH* , CH* 辐射强度变化Fig.3 OH* and CH* intensity at different positions
(a): OH* ; (b): CH*

图4为不同位置处OH* /CH* 强度比值, 不同平面处OH* /CH* 强度比值随O/C的变化不同。 O/C< 1.2时, 不同位置处OH* /CH* 随着O/C增加逐渐增加, 而当O/C=1.2时, 氧气气速将达到150m· s-1, 此时流场相比之前发生变化, 在喷嘴平面以下位置, OH* /CH* 强度较小, 而在喷嘴平面以上位置逐渐增大。 通过对比不同O/C, 喷嘴平面处, OH* /CH* 强度最小, 此处化学激发占主导。 由图3可知, 化学激发主要发生区域在-10 cm≤ L≤ 10 cm范围内。OH* /CH* 变化可以反映激发路径的变化。

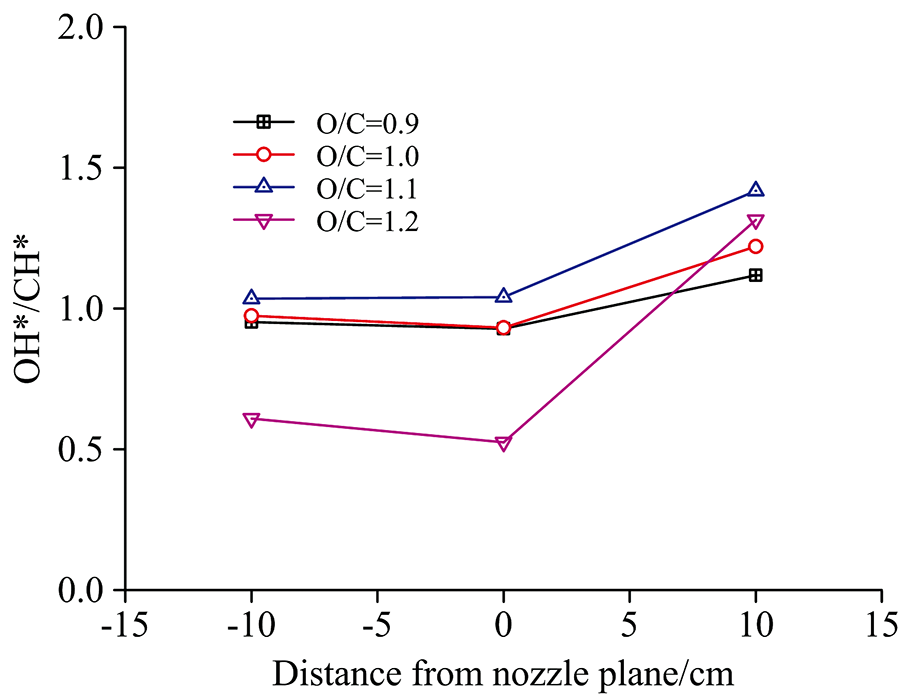

图4 不同位置的OH* /CH* Fig.4 OH* /CH* intensity at different positions

表3 自由基激发路径[14] Table 3 Excitation path of radicals

(2) 碱金属辐射

水煤浆中Na和K主要以溶于水的无机盐及矿物质中的结晶体两种形式存在[15]。 Na与K离子在经热激发会产生相应的特征峰, 图5为Na* (589 nm)和K* (770 nm)在不同工况下辐射强度差异。 撞击平面附近Na* 强度较大, 而随着|L|增大, Na* 强度有所减小, 其中向上流股中Na* 强度高于向下流股中强度。 K* 强度在强度变化比较无序, 随O/C增加至1.2, K* 峰值强度在向上流股中出现。 当水煤浆进入气化炉后, 经氧气剪切雾化, 溶液中Na和K受热激发产生激发态的Na* 和K* , 因此撞击区内辐射强度较高。 而随着反应进行, 煤矿物质中结晶也将析出并产生辐射发光, 矿物质中碱金属析出受到矿物质停留时间影响, 气流床撞击水煤浆气化炉, 通过撞击增加了颗粒的停留时间, 因此在向上和向下流股中也可检测到强烈的Na* 和K* 辐射。 但是由于煤中Na和K粒子含量较少, 利用Na* 和K* 表征O/C会出现较大误差。

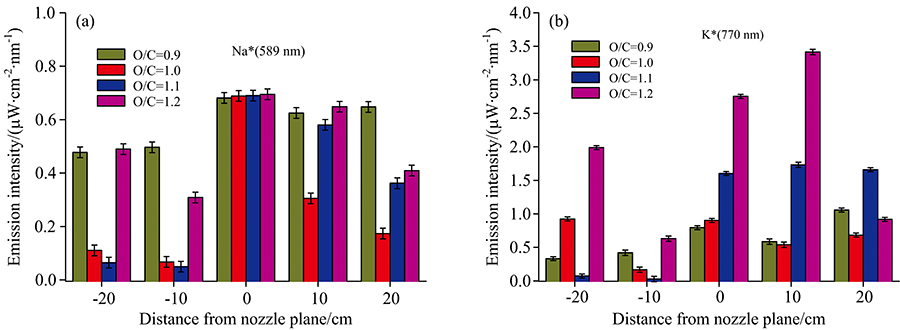

图5 Na* (a)和K* (b)辐射强度变化Fig.5 The change of Na* (a) and K* (b) intensity

由于Na* 和K* 峰值受到背景辐射影响较小, 因此利用光纤光谱仪非积分校正的强度图来分析Na* 和K* 强度变化, 可反映出火焰频率。 图6为不同工况下撞击平面处Na* 相对强度变化, 可知Na* 自发辐射强度随火焰撞击过程可产生脉动而呈现峰谷分布。 随着O/C增加 Na* 峰谷频率越高, 说明随着氧气气速逐渐增加, 火焰脉动剧烈。 且Na* 强度逐渐增加, 说明剧烈的撞击有助于反应的进行。

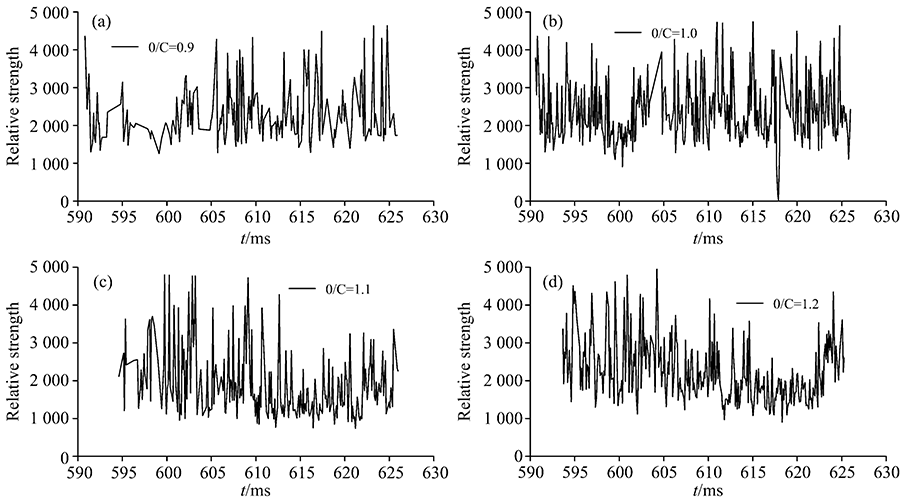

图6 撞击平面处Na* 辐射强度频率变化Fig.6 The frequency change of Na* intensity at impinging plane

(3) H2* 辐射

图7为不同工况下 H2* 辐射强度变化。 撞击区内 H2* 强度较高, 而向上流股与向下流股中强度较小, 这是由于水煤浆进入气化炉内迅速蒸发, 煤中挥发分在撞击区内析出, 而挥发分中大部分的H反应并产生 H2* 辐射, 而向上流股与向下流股中反应挥发分逐渐反应完全, H2* 辐射强度变小。 O/C为1.2时, H2* 辐射强度在向上流股中检测到, 说明此时流场改变, 使其在向上流股中发生反应。 H2* 强度分布可表征煤中挥发分反应程度。

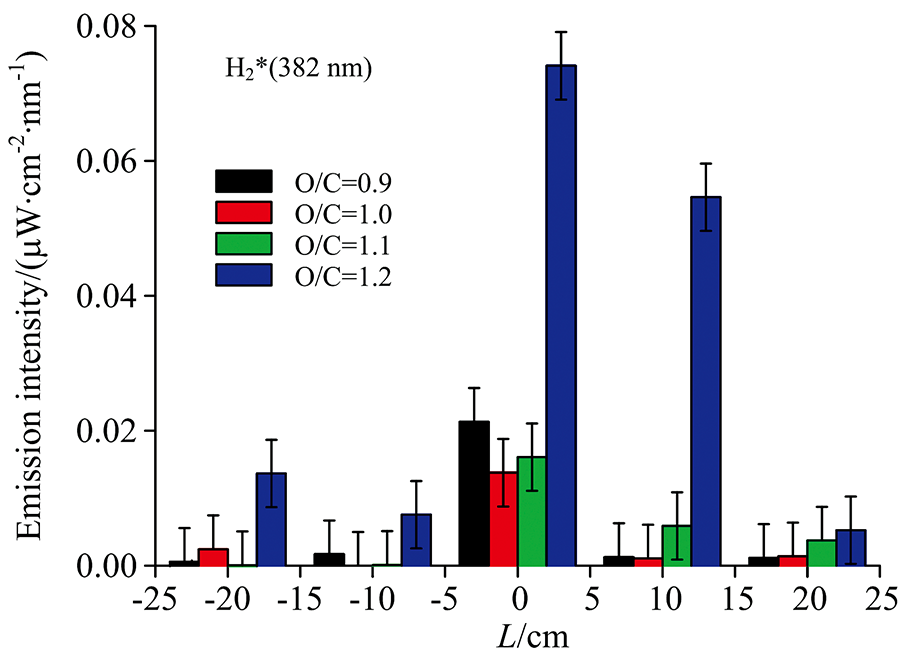

图7 H2* 辐射强度变化Fig.7 The change of H2* intensity

3 结 论

(1) 气流床撞击水煤浆气化炉内火焰反应区内可检测到OH* , CH* , H2* , Na* , K* 及Ar* 特征峰, 且强度较高。

(2) OH* 分布可表征火焰反应区域, 而CH* 存在范围相对较窄, 仅存在于-10 cm< L< 10 cm反应剧烈区域。 OH* /CH* 变化可以反映出其激发路径的变化, 进而确定主反应区。

(3) Na* 和K* 可反映气化炉高温区域。 由于碱金属强度受到背景辐射影响较小, 可用于表征火焰频率, 并可反映气化效果。

(4) H2* 强度可表征煤中挥发分反应程度。 煤中挥发分在撞击区内析出, 而挥发分中大部分的H反应并产生 H2* 辐射。

参考文献
[1] WANG Fu-chen, DAI Zheng-hua(王辅臣, 代正华). Chemical World(化学世界), 2015, 56(1): 51. [本文引用:1]
[2] Oh J. Energy, 2016, 116: 986. [本文引用:1]
[3] Rankin B A, Magnotti G, Barlow R S, et al. Combustion and Flame, 2014, 161(11): 2849. [本文引用:1]
[4] Xu H, Liu F, Sun S, et al. Combustion and Flame, 2017, 177: 67. [本文引用:1]
[5] Escudero F, Fuentes A, Demarco R, et al. Experimental Thermal and Fluid Science, 2016, 73: 101. [本文引用:1]
[6] Moon C, Sung Y, Eom S, et al. Experimental Thermal and Fluid Science, 2014, 62(1): 99. [本文引用:1]
[7] Abboud J, Schobing J, Legros G, et al. Fuel, 2017, 193: 241. [本文引用:1]
[8] Parameswaran T, Hughes R, Gogolek P, et al. Fuel, 2014, 134: 579. [本文引用:1]
[9] Sung Y, Choi G. Fuel, 2016, 174: 76. [本文引用:1]
[10] Sung Y, Lee S, Eom S, et al. Energy, 2016, 103: 61. [本文引用:1]
[11] Mosbach T, Burger V, Gunasekaran B. Proceedings of ASME Turbo Expo 2015: Turbine Technical Conference and Exposition, 2015, V04BT04A002: 1. [本文引用:1]
[12] Lauer M, Sattelmayer T. Journal of Engineering for Gas Turbines and Power. 2010, 132(6): 061502. [本文引用:1]
[13] Leo M D, Saveliev A, Kennedy L A, et al. Combustion and Flame, 2007, 149: 435. [本文引用:1]
[14] Yan G, Guo Q, Jie Z, et al. Industrial & Engineering Chemistry Research, 2013, 52(8): 3007. [本文引用:1]
[15] Van P J, Ashman P J, Alwahabi Z T, et al. Combustion and Flame, 2011, 158: 1181. [本文引用:1]
