2013年2月1日上午, 在海南岛三亚湾鹿回头附近海域(图1), 采集了健康疣状杯形珊瑚; 并对已有的白化的疣状杯形珊瑚进行了样品处理。 珊瑚群体样品大小控制在6 cm左右。 健康疣状杯形珊瑚暂养于岸基实验室珊瑚养殖循环系统, 充分模拟野外环境, 海水经过简单过滤, 水温控制在26 ℃, 光线为实时太阳光。 珊瑚在外界环境条件胁迫下逐渐失去虫黄藻直至死亡这一过程称为珊瑚白化, 其间包含虫黄藻的失去和周围水体藻类的附着, 其实为一种较为不稳定的状态。 为了便于分析比较, 本实验白化珊瑚借鉴光合色素提取方法, 样品块用90%丙酮24 h浸泡处理, 以去除其中多余色素, 处理后的样品视为死亡珊瑚稳定白化的理想状态。 该方法的优势在于岸基单独测量能够有效摒除海底原位测量时周围环境其他珊瑚或地物的影响, 测量更加精准。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 采样位置所在海域 ☆: 采样海域; 灰色颜色: 陆地; 白色区域: 海洋Fig.1 Geographic location of the sampling sea area Sampling sea area marked by ☆, light grey represents land, white area is ocean

所采集健康疣状杯形珊瑚样品暂养于岸基实验室养殖缸内缓冲4 h, 等其生理状态基本保持稳定以后, 分别测量各样品块的反射率光谱。 光谱数据采集条件为, 天空晴朗, 无云遮挡^{[7, 8]}。 实验使用美国海洋光学光谱仪(USB2000+), 其测量范围200~850 nm, 分辨率1.34 nm, 采样步长0.6 nm, 视场角为25° 。 测量时将样品放在装有海水的玻璃缸内的平台上, 26 ℃过滤海水持续缓慢注入, 以保持玻璃缸内水温一致; 多余的从缸壁四周缓慢溢出保证水面无波纹扰动, 以去除入射光线经过非平静水表折射进入水体后将发生“ 汇聚现象” 给光谱测量带来的诸多问题; 玻璃缸用黑色尼龙布在四周遮光, 以免玻璃缸壁光反射对实验结果引起误差。 为了最小化光纤探头和珊瑚样品块之间的海水对光线产生的影响, 光纤探头与所测样品之间的距离定为5 cm, 以减少光谱仪探头与所测样品之间海水柱的吸收和散射对光谱测量的影响, 每个样品块测量重复10次取其平均值。 测量光源为太阳光, 为减少测量时间变化对光强度的影响, 每次新的测量开始前须重新校正光谱仪^{[7, 8]}, 在能够优先保证所测数据质量的前提下, 尽可能地缩短测量所用时间。 共获得50组健康疣状杯形珊瑚反射率光谱和40组白化疣状杯形珊瑚反射率光谱。

可见光是电磁波谱中在水体内穿透能力较强波段, 尤其是其中的蓝色光波段在清澈水域能深入到水下达40多米处, 这使得可见光波段能很好地用于珊瑚礁水下遥感监测^{[7, 8]}。 因此, 选用400~700 nm波段下样品的反射率光谱进行分析。 通过多次测量取平均值的方法, 测定健康和白化疣状杯形珊瑚的反射率光谱。

利用导数分析的方法能放大不同研究对象反射率光谱间的差异, 便于确定健康与白化疣状杯形珊瑚反射率光谱的敏感波段^[9]。 通过对反射率光谱求导数, 从混合的反射率光谱中分离出被覆盖住的弱的波峰, 同时导数光谱仍保持多元组分光谱的线性叠加性的特征。 四阶导数光谱法在提高检测灵敏度, 改善分辨率和加强抗干扰力等方面具有独特的优点^[9]。 使用统计软件Origin 10分别进行反射率光谱数据一阶、 二阶导数和四阶导数分析, 根据反射率光谱导数之间的差异确定健康和白化疣状杯形珊瑚光谱的敏感波段。

如图2所示为健康疣状杯形珊瑚反射率光谱谱线, 可见光范围内反射率光谱谱线较为平坦, 其值介于3%~20%之间。 健康疣状杯形珊瑚反射率光谱在蓝紫光波段(400~480 nm)附近出现相对低值, 这在很大程度上与光合色素吸收有关(叶绿素两个最强的光谱吸收区域之一为: 430~450 nm波段); 515, 580, 604.7和647 nm处为波峰; 669 nm处出现波谷; 之后反射率光谱明显增强(图2)。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 健康状态疣状杯形珊瑚的反射率光谱Fig.2 Reflectance spectrum of healthy Pocillopora verrucosa

白化状态下疣状杯形珊瑚的反射率光谱波形起伏相对平缓, 与健康状态疣状杯形珊瑚反射率光谱的相比, 白化珊瑚的反射率光谱值相对较高, 其值差别比较明显。 相对于健康疣状杯形珊瑚反射率光谱波谷出现于669 nm, 白化疣状杯形珊瑚的反射率光谱相对较弱的波谷出现于663 nm处。 白化疣状杯形珊瑚反射率光谱波形平缓, 变化相对单调, 其值介于45%~55%之间; 其中400~550 nm波段变化相对较大, 550~663 nm波段呈现缓慢下降趋势, 663~700 nm波段急剧升高; 除550 nm处有一个平缓波峰外无显著波峰, 663 nm处出现相对较弱的波谷, 总体趋势较为平缓(图3)。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 白化状态疣状杯形珊瑚的反射率光谱Fig.3 Reflectance spectrum of bleached Pocillopora verrucosa

如图4所示, 可见光波段内(400~700 nm)健康疣状杯形珊瑚反射率光谱整体上小于10%, 白化疣状杯形珊瑚反射率光谱明显大于健康疣状杯形珊瑚反射率光谱处于45%~55%之间。 相较于健康疣状杯形珊瑚的反射率光谱, 白化疣状杯形珊瑚反射率光谱波形相对平缓, 相对较弱的波谷出现于663 nm处, 与健康状态疣状杯形珊瑚出现在669 nm处的波谷有一定差异。 515, 580, 604.7和647 nm特征波峰处亦无明显波峰(图4)。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 健康疣状杯形珊瑚与白化疣状杯形珊瑚的反射率光谱对比Fig.4 Reflectance spectrum of healthy and bleached Pocillopora verrucosa

反射率光谱的导数分析能够反映出健康与白化疣状杯形珊瑚反射率光谱信号相反的区域, 根据相反的信号能够识别不同状态的珊瑚。 本研究采用4 nm的波长间隔, 采用导数分析法分析了健康状态疣状杯形珊瑚与白化状态疣状杯形珊瑚反射率光谱一阶导数、 二阶导数和四阶导数。 由图5— 图7可见, 反射率光谱一阶导数差别并不明显, 二阶导数和四阶导数结果可区分波段相对较多, 曲线平滑, 极值明显。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 健康疣状杯形珊瑚与白化疣状杯形珊瑚反射率光谱的一阶导数Fig.5 First-order derivatives of healthy and bleached Pocillopora verrucosa reflectance spectrum

图6

Fig.6

	Figure Option ViewDownloadNew Window

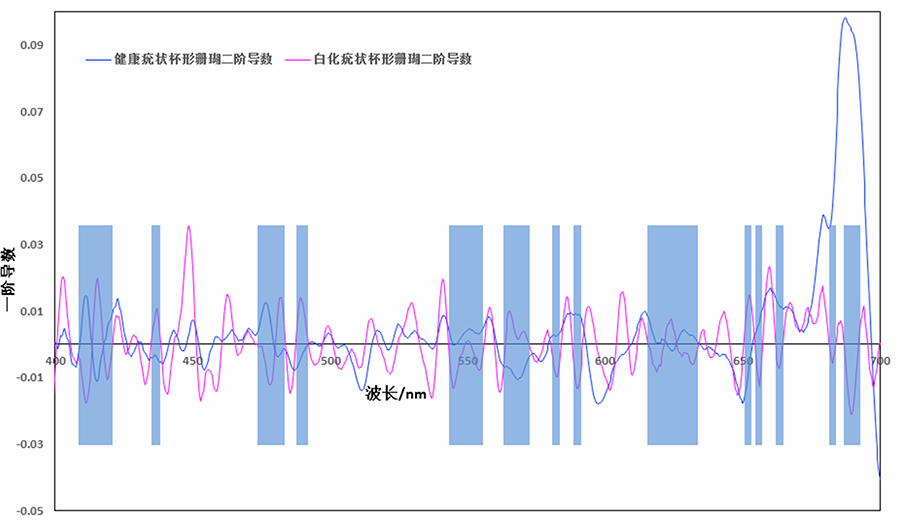

	图6 健康疣状杯形珊瑚与白化疣状杯形珊瑚反射率光谱的二阶导数Fig.6 Second-order derivatives of healthy and bleached Pocillopora verrucosa reflectance spectrum

图7

Fig.7

	Figure Option ViewDownloadNew Window

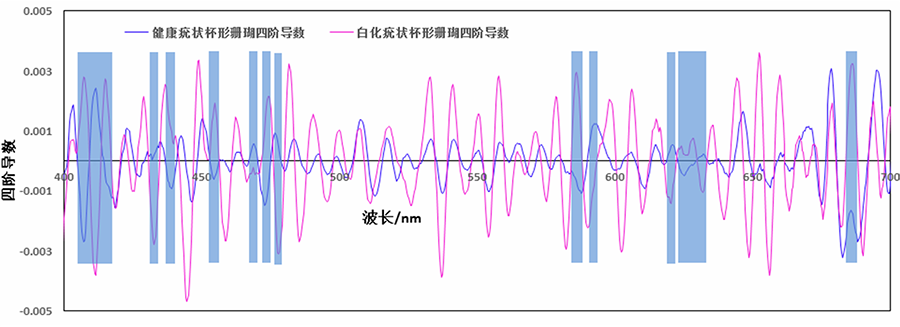

	图7 健康与白化状态疣状杯形珊瑚反射率光谱的四阶导数Fig.7 Fourth-order derivatives of healthy and bleached Pocillopora verrucosa reflectance spectrum

反射率光谱的一阶导数结果显示, 可见光(400~700 nm)范围内白化疣状杯形珊瑚反射率光谱导数与健康疣状杯形珊瑚反射率光谱的导数存在7个信号相反的波段, 即404~425, 456~466, 513~532, 556~560, 563~568, 592~596和661~667 nm波段范围内, 健康与白化疣状杯形珊瑚反射率光谱导数信号相反, 这能够将健康与白化疣状杯形珊瑚很好地区分开来; 其余波段, 一阶导数值差异并不明显, 不能用以识别不同状态珊瑚(图5)。

反射率光谱二阶导数分析结果表明: 可见光范围内健康与白化疣状杯形珊瑚反射率光谱二阶导数可区分波段相对较多, 在408~420, 435~439, 472~484, 542~556, 563~573, 577~584, 587~592, 615~634, 650~654, 655~658, 662~665, 681~684和687~695 nm等波段范围内, 健康与白化疣状杯形珊瑚反射率光谱信号相反, 能够很好地区分健康与白化疣状杯形珊瑚; 其他波段范围内, 健康与白化疣状杯形珊瑚反射率光谱二阶导数值差异不明显, 难以进行区分(图6)。

反射率光谱四阶导数分析结果表明: 健康与白化疣状杯形珊瑚反射率光谱四阶导数可区分波段在402~418, 430~435, 436~442, 452~457, 466~472, 473~477, 478~481, 584~588, 589~594, 617~622, 623~634和684~689 nm波段范围内, 健康与白化状态疣状杯形珊瑚反射率光谱的四阶导数信号符号相反, 可以用以区分健康与白化疣状杯形珊瑚; 其他波段范围的波段内, 健康与白化疣状杯形珊瑚反射率光谱四阶导数值差异不明显, 不能光谱识别健康与白化状态疣状杯形珊瑚(图7)。

随着全球经济的发展, 珊瑚礁生态系统受气候变化和人类活动的影响也日益加剧, 其多样性剧减, 生态功能退化严重^[14]。 我国珊瑚礁生态系统主要分布于南海, 绝大多数岛礁地理位置偏远, 造成监测与管理诸多不便^[15], 珊瑚礁遥感监测与保护开展尤为迫切。 遥感技术可以实时、 大面积监测, 便于珊瑚礁监测、 保护和管理^{[7, 8]}。 珊瑚光谱特征是珊瑚礁遥感基础研究的重要内容, 可以作为使用遥感技术研究珊瑚礁的重要理论基础。 因此, 测量和研究珊瑚礁底质光谱反射率光谱尤为重要。

本工作测量和分析了健康和白化状态的疣状杯形珊瑚反射率光谱, 实验结果表明反射率光谱识别能够很好地应用于我国海南三亚湾鹿回头海域优势物种疣状杯形珊瑚。 健康疣状杯形珊瑚反射率光谱在515, 580, 604.7和647 nm处出现显著波峰, 与Hochberg^[9]等所描述的典型棕色型珊瑚光谱(即, 反射率光谱最大值出现在600 nm, 两肩峰分别为570和650 nm)虽有所差异, 但基本一致; 此外在515 nm绿光处存在一个不显著波峰。 可见光波段内, 与国外学者Hochberg所测白化珊瑚反射率光谱的波形差别较大, 表现为白化疣状杯形珊瑚反射率光谱明显高于健康疣状杯形珊瑚反射率光谱, 不但反射率光谱整体相对偏高(45%~55%之间), 而且波形相对平缓, 669 nm处也未出现明显的波谷, 而是在663 nm处出现一个微弱波谷。 这可能由于本实验与Hochberg所研究用白化珊瑚样品白化程度不同有关, 本实验白化珊瑚潍90%丙酮浸泡处理过的样品, 而Hochberg所用白化珊瑚为自然状态下白化的样品。 自然状态下白化珊瑚表面会附着生有藻类, 从而改变了其反射率光谱特征^[16]。

珊瑚反射率光谱敏感波段的确定, 能为珊瑚礁遥感监测技术的发展起到指导性作用。 导数分析能放大不同地物反射率光谱的差异, 可以确定不同目标地物的反射率光谱敏感波段。 通过不同健康状况疣状杯形珊瑚反射率光谱一阶导数分析, 发现404~425, 456~466, 513~532, 563~568和661~667 nm波段处反射率光谱信号相反区域能够很好地区分健康与白化疣状杯形珊瑚, 与Holden等^[16]所得不同健康状况下珊瑚敏感波段(500~590 nm)的结果有所差异。 其差异可能是因为我们所选用的白化珊瑚样品为理想化状态下的完全白化样品, 而Holden等所用样品为自然状态下部分白化样品。 研究表明, 珊瑚光谱的变化直接与其体内色素相关。 而珊瑚在受到温度压力时会向外释放虫黄藻或色素, 严重情况下甚至出现白化或死亡的现象^{[6, 10, 11]}。 自然状态珊瑚部分白化难以界定, 原因在于白化后可能受环境水体藻类附着污染。 有关珊瑚白化程度对珊瑚反射率光谱的影响, 有待进一步研究。 二阶导数分析表明, 健康与白化疣状杯形珊瑚反射率光谱二阶导数可区分波段相对较多、 波段较短主要为408~420, 542~556, 563~573, 615~634和685~693 nm等波段; 四阶导数分析表明可区分波段为402~418, 466~472, 478~481, 617~622和685~690 nm波段。
