相关子空间可用于高维数据处理^[12]、 离群点检测^[13]、 聚类分析^[14]。 本节基于相关子空间思想提出双峰发射线特征提取算法, 通过局部稀疏因子来确定属性的稀疏度, 其定义为

λij=∑y∈p(xij)(y-xij)2k+1(1)

式(1)中, λ _ij为第j维属性上第i条光谱的局部稀疏因子, p(x_ij)是第j维属性上第i条光谱x_ij的局部数据集LDS(x_ij, F_j), 该数据集由KNN方法计算得出。 为进一步描述每维属性上LDS局部密度的差异程度, 将局部稀疏差异因子定义为

δij=λij-CλijCλij(2)

式(2)中, δ _ij为第j维属性上第i条光谱的局部稀疏差异因子, C_{λ ij}表示在第j维属性上LDS的均方差。

为度量属性与双峰发射线特征是否相关, 首先利用局部稀疏差异因子阈值α 定义U=M+α × 10^-3, 其中M为常量。 然后建立子空间V={V₁, V₂, …, V_j, …, V_n}, 其中n为属性维度, V_j={V_1j, V_2j, …, V_ij, …, V_mj}, m为数据集规模。 若V_j=1, 则第j维属性为相关子空间的成员, 否则结果相反。 V_ij定义为

Vij=1δij≤U0else(3)

基于相关子空间的特征提取算法的具体过程如下:

算法描述:

输入: 数据集DS, 参数k, 稀疏差异因子阈值α

输出: 特征子空间

(1) 选择数据, 选取双峰发射线光谱中红移< 0.3的光谱作为训练集;

(2) 数据预处理, 对训练集数据移到静止波长、 流量归一化;

(3) 选取波长段, 截取波长在4 000~5 700和5 900~7 000 Å 之间的流量数据, 并令数据长度一致;

(4) 计算属性F_j上光谱o的局部数据集LDS(o, F_j);

(5) 根据式(1)计算属性F_j上第i条光谱的λ _ij;

(6) 根据式(2)计算属性F_j上第i条光谱的δ _ij;

(7) 根据式(3)得出相关属性, 并形成特征子空间。

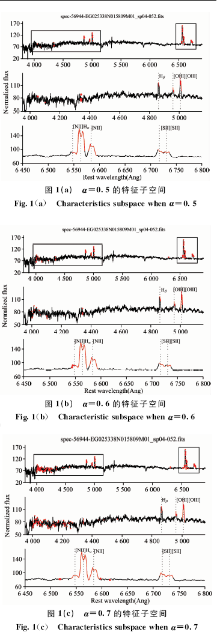

令k=18, 调整α , 图1(a), (b)和(c)分别为α =0.5, 0.6, 0.7时的特征子空间, 其中每个图分别包括三个子图: 上方子图中, 红色点表示相关属性, 矩形框表示相关属性范围; 中间子图为第一个矩形的局部放大图; 下方子图为第二个矩形的局部放大图。 放大图中的红色线由连续的相关属性构成, 红色点为非连续的相关属性。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 (a) α =0.5的特征子空间 (b) α =0.6的特征子空间 (c) α =0.7的特征子空间Fig.1 (a) Characteristics subspace when α =0.5 (b) Characteristic subspace when α =0.6 (c) Characteristics subspace when α =0.7

图1中, 相关属性集中在4 800~5 100和6 540~6 750 Å 两段波长范围内。 随着α 的增大, 相关属性个数越多, 但集中部位以外的非连续属性也越多。 根据图1中相关属性的分布, 可观察到相关属性位于谱线Hβ , [OⅢ ]λ λ 4 959, 5 007, Hα , [NⅡ ]λ λ 6 548, 6 584, [SⅡ ]λ λ 6 717, 6 731这8条谱线附近。 α 增大, 落在谱线附近的相关属性增加, 同时非相关属性增加, 反之亦然。

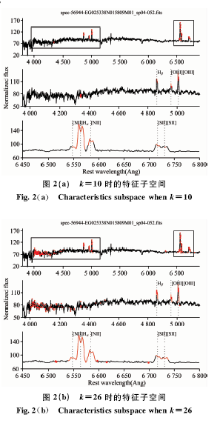

令α =0.6, 分别观察k=10, 18, 26时的相关属性分布。 图2(a)和(b)分别为k=10和k=26时的相关属性分布, 描述了连续属性和非连续属性在光谱中的分布。 与图2(a)相比, 图2(b)在4 400~4 800 Å 波长范围内有更多非连续点出现。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 (a) k=10时的特征子空间 (b) k=26时的特征子空间Fig.2 (a) Characteristics subspace when k=10 (b) Characteristics subspace when k=26

由图2可得出, 在k减少时, 属性分布更加密集, 非连续属性减少, 同时落在谱线附近的连续属性也会相应减少; 反之亦然。 结合图1与图2可知。 分布在Hβ , [OⅢ ]λ 4 959, [SⅡ ]λ 6 717谱线附近的相关属性个数较少, 这种现象可能是由于训练集在这三处双峰发射线特征较弱, 导致提取出的相关属性在此位置分布较稀疏。

根据以上参数分析并利用人眼检查得出k=18, α =0.6时, 特征子空间比较理想。

利用正样本进行特征提取, 由实验结果可知特征子空间中包括8条特征谱线。 这里为验证该方法的有效性, 选取332条非双峰发射线天体光谱作为负样本, 进行了测试。 在负样本的特征提取结果中, 没有出现特征谱线, 特征子空间中的谱线个数为0。 与正样本的实验结果相对比, 负样本可以验证本文的特征提取方法具备有效性。

由实验结果可知, 基于双峰发射线的特征子空间包含8条谱线, 根据波长范围由近及远, 谱线分别为Hβ , [OⅢ ]λ 4 959, [OⅢ ]λ 5 007, [NⅡ ]λ 6 548, Hα , [NⅡ ]λ 6 584, [SⅡ ]λ 6 717, [SⅡ ]λ 6 731。 为进一步描述双峰发射线特征, 根据双峰红/蓝移间隔red/blue shift interval(RBS)、 线强比line strength ratio(LSR)定义A=< A₁, A₂, …, A_i, …, A₈> , 其中A_i=< line, RBS, LSR> , line表示第i条谱线, RBS表示该谱线上双峰红/蓝移间隔, LSR表示双峰线强比, RBS与LSR分别定义为

RBS=[min(RBSj), max(RBSj)](4)LSR=[min(LSRj), max(LSRj)](5)

式(4)和式(5)中RBS_j与LSR_j分别为第j条光谱中双峰的红/蓝移间隔与线强比, 其中j∈ {1, 2, …, len(dataset)}, 由上述公式可知谱线的RBS与LSR介于其最大值与最小值之间。 假设双峰的位置分别为(wave₁, flux₁), (wave₂, flux₂), RBS_j与LSR_j定义如式(6)和式(7)

RBSj=wave2rest_wave-1-wave1rest_wave-1(6)LSRj=flux2flux1(7)

式(6)中, RBS_j为第j条光谱中双峰的红/蓝移间隔, rest_wave为静止波长下谱线的线芯, 该公式可度量两峰之间的距离, 若双峰距离在RBS范围之外, 说明双峰的红端与蓝端跨度过大或者重合, 则认为该双峰不可信。 式(7)中LSR_j表示双峰强度比, 若某双峰线强比超出LSR范围, 则表明该双峰特征不在可信范围内。

通过人工观察训练集中的双峰轮廓, 记录产生特征的谱线以及特征的峰值信息, 根据双峰的位置坐标利用式(6)和式(7)计算每条谱线上的RBS与LSR, 表1(a)和(b)分别为红端谱线与蓝端谱线的波长区间和RBS, LSR范围。 根据表1(a)与(b)可知每条谱线上的双峰红/蓝移间隔与线强比, 该表可作为鉴定未知双峰发射线的依据。 若检测出的双峰发射线在表中范围内, 该双峰发射线可作进一步验证; 否则认为其不符合双峰发射线的基本特征, 该线不是双峰发射线。

表1

Table 1

表1(Table 1)

表1 (a)蓝端双峰发射线特征描述 Table 1 (a) Characteristic description of double peaks on blue band Hβ [OⅢ ]λ 4 959 [OⅢ ]λ 5 007 wav_len/Å [4 859, 4 866] [4 956, 4 963] [5 002, 5 012] RBS [0.000 2, 0.002 0] [0.000 4, 0.002 2] [0.000 4, 0.002 3] LSR [0.302 4, 3.106 3] [0.429 2, 2.901 0] [0.321 3, 3.638 9]

表1 (a)蓝端双峰发射线特征描述 Table 1 (a) Characteristic description of double peaks on blue band

表1

Table 1

表1(Table 1)

表1 (b) 红端双峰发射线特征描述 Table 1 (b) Characteristic description of doublepeaks on red band [NⅡ ]λ 6 548 Hα [NⅡ ]λ 6 584 [SⅡ ]λ 6 717 [SⅡ ]λ 6 731 wav_len/Å [6 542, 6 559] [6 555, 6 573] [6 577, 6 594] [6 717, 6 726] [6 721, 6 737] RBS [0.000 4, 000 25] [0.000 4, 0.002 2] [0.000 4, 0.001 8] [0.000 2, 0.001 9] [0.000 4, 0.002 1] LSR [0.307 7, 5.903 0] [0.224 9, 2.096 9] [0.394 0, 2.230 7] [0.361 8, 2.005 0] [0.394 3, 2.883 0]

表1 (b) 红端双峰发射线特征描述 Table 1 (b) Characteristic description of doublepeaks on red band

双峰发射线在光谱中出现的位置不同, 轮廓也不相同, 通过检查训练集中的双峰发射线光谱, 对不同特征子空间上的双峰轮廓做出如下分析。

根据不同的发射线激发机制, 在不同特征子空间上的双峰轮廓([OⅢ ]/[NⅡ ]/[SⅡ ]等禁线)如图3所示。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 禁线双峰轮廓Fig.3 Profiles of double peaks for forbidden lines

图3中[OⅢ ]λ λ 4 959, 5 007与[SⅡ ]λ 6 717线上的双峰特征较明显, 表明该光谱中[OⅢ ]与[SⅡ ]发射线对双峰特征的激发强度较大。 而在[NⅡ ]发射线上的双峰特征不明显, 说明[NⅡ ]的激发力度较低。

图4中呈现Hβ 和Hα 等氢线的双峰轮廓, 由于Balmer衰减的原因, 高阶Balmer线的双峰特征不明显或无法识别。 在Hβ 和Hα 处均产生双峰轮廓, 训练集中H线上的双峰特征多数较明显, 但由于激发机制的不同, 某些光谱在这两处特征不明显甚至没有双峰特征。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 氢线双峰轮廓Fig.4 Profiles of double peaks for H lines with that of blue band

从线强关系的角度出发, 光谱中双峰轮廓见图5、 图6。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 红蓝端双峰轮廓一致Fig.5 Line strength of redband is consistent

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 红蓝端双峰轮廓不一致Fig.6 Line strength of red band is inconsistentwith that of blue band

图5为红端与蓝端特征一致的双峰轮廓, 且所有的双峰轮廓上蓝端特征均强于红端, 线强比均小于1, 红/蓝端线强关系一致。 图6为红蓝端特征不一致的双峰轮廓, H线上的线强比小于1, [OⅢ ]线上的线强比大于1, 二者红/蓝端线强关系不一致。
