温度这一物理量与科学研究、 生产生活以及各项生理过程密切相关。 目前用于温度测量的手段和仪器有很多, 根据测量原理的不同, 测量温度的传感器(测温仪)主要可分为以下三类: (1)传统的封装液体型温度计, 其原理是液体热胀冷缩的性质; (2)利用塞贝克效应的热电偶型温度传感器; (3)光学温度传感器^{[1, 2]}。 而液体型温度计、 热电偶测温传感器存在一些缺点, 如在一些苛刻或腐蚀性的环境中很难被应用; 同时这类接触式的温度计需要样品和传感器之间具有较高的热交换速率, 从而能够快速达到平衡, 但在一些微小样品测试中特别是当被测样品的体积小于热电偶的探头时, 温度测量结果的准确性就会受到影响。

荧光温度计具有许多传统温度计所不具备的特点, 包括响应快速, 非接触式测量, 空间分辨率高^[3]等, 因而在活细胞及活体的生物分析^{[4, 5]}、 空气动力学研究^[6]、 光电功能体系研究及食品货物的包装涂层^[7]的温度监测等领域有着广泛的应用, 尤其是当体系的空间分辨率位于毫米甚至微米级别时, 例如微流体或细胞等, 此时传统温度传感器将很难进行测量, 而基于荧光技术的荧光温度传感器正是突破这一瓶颈的有效手段。

事实上, 几乎所有荧光分子和材料都具有温度响应的发光性质, 这是由于Boltzmann分布和材料的能级结构是温度的函数决定的。 荧光分子周围环境温度的改变会影响荧光分子的荧光强度、 荧光寿命以及荧光光谱特征峰的形状和位置。 这些性质使得荧光材料能够成为潜在的光学温度传感器的敏感材料^{[8, 9]}。 荧光传感器的设计通常基于荧光材料明显的温度敏感性质。 另一方面, 大部分荧光温度传感器利用的是紫外-可见光波段的光激发样品, 所采用的材料在激发后发出的光大部分位于可见光波段, 但紫外光对生物组织的损伤较大及紫外-可见光对于生物组织的穿透性较差, 这都极大地限制了这类传感器在生物体系分析中的应用。 因此, 发展一种近红外波段发光的荧光温度传感器就显得尤为重要^[10]。

在众多发光材料中, 由于稀土荧光材料中的稀土离子荧光寿命长、 斯托克斯位移大、 荧光单色性好、 荧光强度高的优势而备受青睐。 镱离子(Yb³⁺)的荧光位于977 nm附近, 与其他荧光温度传感材料相比, 具有许多不可比拟的优势^[11]。 本文将有机稀土配合物K[Yb(Az)₄](Az: 二乙基2-羟基-1, 3-薁二羧酸酯)包埋在苯乙烯-甲基丙烯酸甲酯共聚物中, 制备得到了一种薄膜温度传感器, 利用不同温度下K[Yb(Az)₄]的荧光性质, 建立起荧光峰面积比与温度之间的响应关系, 从而实现较为精确的温度测量。

Yb³⁺的4f电子排布较为特殊, 仅存在一个²F_5/2激发态可发生辐射跃迁, 并且只有一种可能的f— f跃迁方式(²F_5/2→ ²F_7/2)。 Yb³⁺化合物的荧光对应于发生f→ f跃迁发光, 特征荧光峰的位置在9001 150 nm之间。 由于外界晶体场的作用, Yb³⁺的²F_5/2和²F_7/2能级会发生Stark劈裂。 基态²F_7/2能级劈裂为4个亚能级, 激发态²F_5/2也劈裂为3个亚能级, 具体能级分裂及相应跃迁如图1所示。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 Yb3+化合物的能级分裂及其相应跃迁Fig.1 Energy levels and transitions of Yb3+complex

对于一个包含宏观粒子总数为N、 环境温度为T的研究体系, 粒子在特定温度下的分布符合Boltzmann分布律: 若能级i的简并度为g_i, 则系统的N个粒子中, 在该能级上的粒子布居数n_i正比于g_i与玻尔兹曼因子 e-εi/kT的乘积, 其中k为Boltzmann常数, e为自然常数。

ni=Ngie-εi/kT∑igie-εi/kT(1)

任意两个能级间, 若能级差ε =ε _i-ε _j, 则

ninj=gie-εi/kTgje-εj/kT=gigje-ε/kT(2)

对于Yb³⁺的Stark分裂的亚能级, g_i=g_j, 则

ninj=e-ε/kT(3)lnninj=-εk1T(4)

其中ln为自然对数。 另外如果一个荧光分子中具有两个或两个以上光发射能力的能级, 或是多个可发生能量传递的荧光分子, 其荧光强度I与该能级上的电子布居数n及跃迁几率K呈正比关系

I=Kn(5)

则有

lnninj=lnIiIj-lnKiKj(6)

联立式(4)及式(6), 可以得到如下关系

lnIiIj=-εk1T+lnKiKj(7)

式(7)为 1T对ln IiIj一次函数形式, 其斜率为- εk, 截距为ln KiKj。 利用这一直线关系, 即可实现在一定温度范围内利用荧光方法进行温度测量。

传感器制备: 化合物K[Yb(Az)₄]由两步法合成得到^[12]。 将1.0 mg K[Yb(Az)₄], 9 mg苯乙烯-甲基丙烯酸甲酯共聚物溶解在15 mL乙腈中, 混合均匀后滴涂在尺寸为1.2 cm× 1.7 cm× 0.1 cm的清洁石英片上。 待溶剂挥发后, 在真空干燥箱中保持40 ℃干燥24 h后得到将K[Yb(Az)₄]包覆在苯乙烯-甲基丙烯酸甲酯共聚物中的薄膜温度传感器(以下简称为: Yb@PSMM)。 根据石英片的增重及高分子密度可估算出该高分子膜的厚度约为1.2 μ m, 具体制备路线如图2所示。 由于温度传感膜本身不溶于水, 也不在水中扩散, 因而可以作为固体发光材料, 有利于直接测量分析潮湿环境或水溶液中的原位温度变化。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 Yb@PSMM的制备路线Fig.2 Preparation of Yb@PSMM

测量装置: 利用上述荧光温度传感器及相应温度检测方法, 本文采用了如图3所示检测系统。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 温度测量装置原理图Fig.3 The experiment device schematic diagram

实验中选取450 W氙灯经第一单色器及滤光片后产生450 nm激发光或直接使用波长为450nm的LED光源作为激发光光源; 温度控制系统通过包含电热丝加热及液氮冷却的温度控制系统(已经过精确校准)调节温度; 利用第二单色器及滤光片汇聚荧光发射光, 并在铟镓砷阵列检测器处收集。 值得一提的是, Yb@PSMM固体膜样品的放置方向如图3所示, 与入射光夹角约为225° , 使得反射光完全不进入检测光路, 而产生的荧光却能够穿透样品进入检测光路收集。 辐照在样品上的入射光斑大小约为1 mm²。

对于未知温度测定时, 通过采集荧光光谱, 利用相应荧光数据处理软件(Origin 9.0等), 结合温度测定标准曲线, 即可实现从荧光信号到温度信号的转换。 具体使用的荧光光谱仪为HORIBA JOBIN YVON公司的Nanolog荧光仪, 温度控制系统为经过温度校准的Oxford公司的OptistatDN2液氮低温恒温器(控温范围77~500 K, 测温精度0.01 K)。 在上述装置中, 利用了激发光和荧光发射光在空气中传递的荧光信号实现温度的测量。 由于荧光并不改变样品的物理、 化学性质, 因此该传感器是一种优秀的无损型非接触式稀土荧光自参比温度传感膜体系。

图4是Yb@PSMM的紫外可见吸收光谱, 从图中可以看出, Yb@PSMM的最大吸收峰位于330 nm的紫外光区, 在450 nm附近的可见光区也有一个较弱的吸收峰。 因此可以通过可见光激发Yb@PSMM发出特征荧光。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 Yb@PSMM的紫外可见吸收光谱Fig.4 UV-Vis absorption spectra of Yb@PSMM

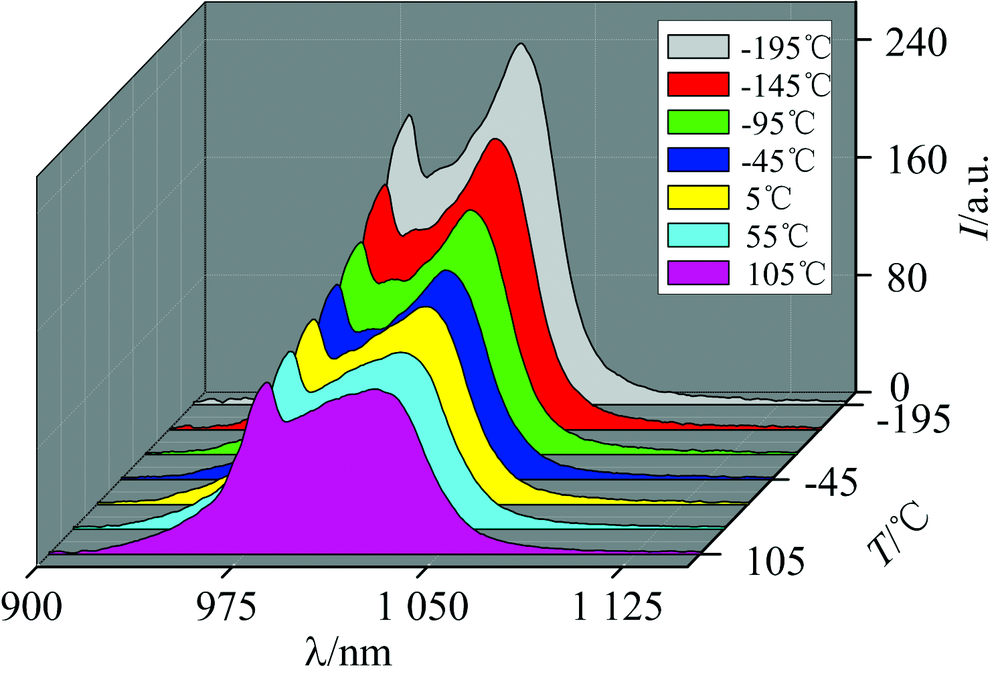

图5是不同温度下Yb@PSMM中Yb³⁺的发射光谱, 由于实验中采用液氮降温, 温度控制下限为-196 ℃; 而在高温时测温体系中的K[Yb(Az)₄]及苯乙烯-甲基丙烯酸甲酯共聚物(沸点: 145.2 ℃)容易热分解, 因而利用Yb@PSMM测量温度变化的区间选取为-195105 ℃。 室温下, 经测试Yb@PSMM的荧光量子产率约为1.6%。 从发射光谱的形状中可以观察到, 在450 nm的入射光激发下Yb@PSMM除了表现出Yb³⁺位于977 nm附近的²F_5/2→ ²F_7/2特征跃迁发射峰, 还在1 030 nm附近出现了明显的发射峰, 这个现象在许多已报道的Yb³⁺配合物中均能观察到, 一般认为这是由配位场效应导致的基态或者是激发态的分裂所引起的^[13]。 同时, 该发光材料高达527 nm的Stokes位移也可以有效地避免环境背景及入射杂散光对测量结果的干扰。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 不同温度下Yb@PSMM的荧光发射光谱 (2× 10-4 mol· L-1, λ ex=450 nm)Fig.5 Fluorescence emission spectra of Yb@PSMM under different temperature (2× 10-4 mol· L-1, λ ex=450 nm)

与此同时, Yb³⁺发射光谱的强度随着温度的升高而逐步降低。 其中位于900 nm990 nm波段的发射峰为² FX5/2→ ² Fi7/2(X=a, b, c, 见图1)的跃迁荧光可用荧光光谱中相应波长范围内的积分峰面积I₉₀₀₉₉₀表示; 9901 150 nm波段的发射峰为² F5/2a→ ² F7/2Y(Y=j, k, l, 见图1)的跃迁发光可用荧光光谱中相应波长范围内的积分峰面积I_{9901 150}表示。 利用荧光光谱中900990 nm波长范围内的积分峰面积(I₉₀₀₉₉₀)与9901 150 nm波长范围内的积分峰面积(I_9901150)比的自然对数与温度(绝对温标)的倒数作图, 得到了相关系数为0.998的线性关系, 其斜率为-136.68 K^-1, 截距为-0.35(图6)。 该线性关系可作为-195105 ℃范围内的荧光温度测量标准曲线, 实现精确的温度测量。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 荧光峰积分面积比的对数对温度的倒数之间的响应Fig.6 The responses of the radio of fluorescence peak areas versus 1/T

为了确定该温度传感体系的测温准确度, 本文采用精确校准的温度控制系统进行标定实验, 用温度控制系统调节样品架上Yb@PSMM的温度, 当达到某一事先指定温度时保持恒温, 用测温系统的读数作为标准温度, 并利用荧光法读取测试温度。 表1所示为温度标定实验所得的测量温度与标准温度值, 拟合上述数据得到线性相关系数为0.999。 由于读取荧光强度信号中存在着一定的噪声, 因此利用其测量温度时要充分考虑相应仪器的信噪比。 本文采用的荧光法光谱仪进行温度测量时, 根据仪器光谱分辨率及信噪比, 测得在0 ℃附近Yb@PSMM的测温分辨率为0.1 ℃(图7)。

表1

Table 1

表1(Table 1)

表1 标定实验测试结果 Table 1 Consequences of calibration tests Standard temperature /℃ Measured temperature /℃ Standard temperature /℃ Measured temperature /℃ -175.0 -175.1 -25.0 -25.0 -150.0 -149.9 0.0 0.0 -125.0 -125.1 25.0 24.9 -100.0 -100.1 50.0 50.1 -75.0 -74.9 75.0 74.9 -50.0 -50.0 100.0 99.9

表1 标定实验测试结果 Table 1 Consequences of calibration tests

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 Yb@PSMM在0 ℃附近的温度分辨率Fig.7 The temperature resolution of Yb@PSMM around 0 ℃

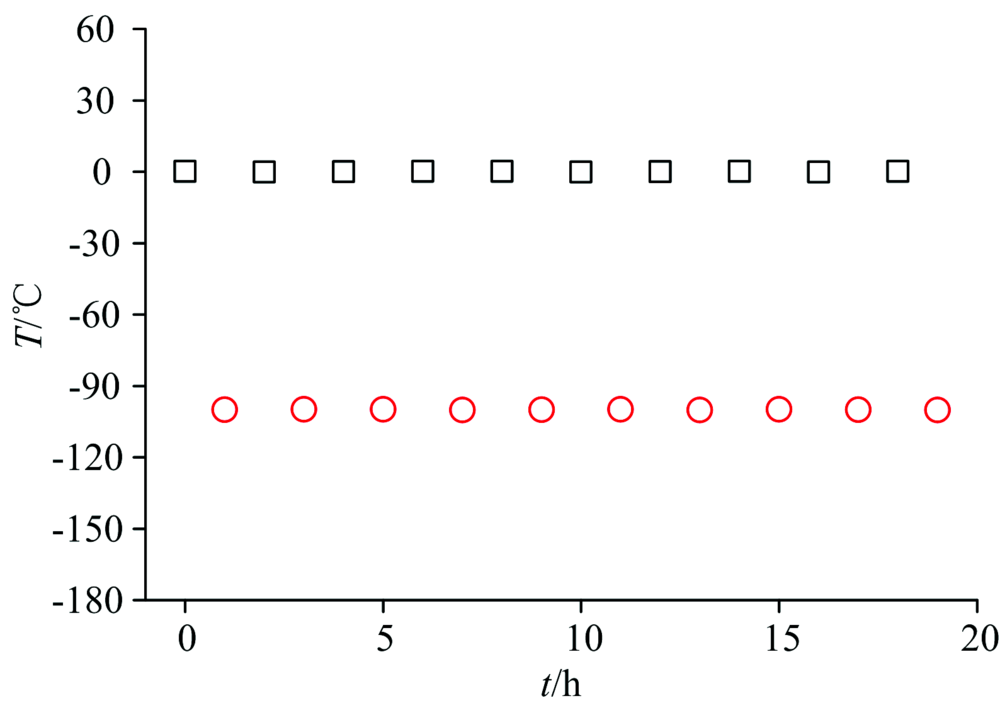

同时为了考察该温度传感体系的测温稳定性及数据重复性, 首先通过温度控制系统将样品温度设定为0.0 ℃, 利用荧光强度比在标准曲线上读取测定体系温度。 1 h后, 将体系温度设定为-100.0 ℃, 缓慢降温防止传感膜冻裂, 再次测定体系温度。 1 h后, 再次将体系温度设定为0.0 ℃。 重复上述实验10次, 结果如图8所示。 在实验中, 0.0 ℃及-100.0 ℃分别读取了10组温度值, 与标准温度值相比, 测试温度标准偏差不超过0.2 ℃, 并且在20 h的时间内经历10次实验测试, 该体系均能够较好地读取温度值, 说明该荧光温度传感器具有较好的数据重复性及测温稳定性。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 测温稳定性及数据重复性考察Fig.8 Stability and repeatability experiment

与此同时, 由于近红外波段的荧光具有较好的穿透深度, 因此即使是在荧光出射光处(图3第二单色器前)加入厚度约为1 mm, 浓度为1%的脂肪乳溶液(呈现白色均质状态, 用于模拟生物组织), Yb@PSMM的荧光信号也可以穿透其干扰, 在检测器处收集到完整的荧光信号用于温度测试, 同样也能呈现出类似于图8的测温稳定性及数据重复性。

与已报道的温度传感器相比^[1], 本文提出的非接触式稀土荧光自参比温度传感器Yb@PSMM的温度测量精度可能不如一些热电偶型的温度传感器, 但是更适用于一些微小区域或极端条件下的温度测量, 如真空条件或含有酸碱的溶液中。 而与已报道的荧光温度传感器相比, Yb@PSMM可达0.1 ℃的测温精度以及横跨300 ℃的测温范围是十分罕见的。 利用荧光光谱中的积分峰面积作为考察对象, 避免了由于仪器或测量次数较少引入的偶然误差。 与此同时, 温度的度量是基于Yb³⁺的同一发射光谱中不同波长范围的荧光峰面积之比而进行的, 相当于体系内引入了一个自参比, 避免了由于组分分布不均匀、 浓度改变、 几何构型变化以及光源强度变化而导致测量误差的问题, 因而具有较高的温度探测灵敏度和温度分辨率。

发展了一种非接触式稀土荧光自参比温度传感器Yb@PSMM, 利用Yb@PSMM中Yb³⁺的荧光发射谱中在900990 nm波段范围内的荧光积分峰面积与在9901 150 nm波段范围内的荧光积分峰面积之比的对数值作为温度测量的参量, 利用其与温度的倒数之间呈现Boltzmann型线性关系, 提供了一种可在(-195105)℃温度范围内工作且具有优良温度检测精度的荧光温度传感器。 由于测量中光学探测仪器不需要与样品直接接触, 且荧光手段本身具有无损性, 因此是一种在复杂体系的温度传感、 成像等领域具有良好应用前景的温度传感器。 未来, 还有望开发出基于K[Yb(Az)₄]及苯乙烯-甲基丙烯酸甲酯共聚物的荧光纳米材料, 利用该纳米材料可以更有效地探测生物体系的温度, 从而进行生理活动和过程的分析。
