脉冲激光辐照氮化硅陶瓷损伤阈值的光谱测量
蔡鹏程, 李霜, 蔡红星*, 谭勇, 石晶, 苗馨卉
长春理工大学理学院, 吉林 长春 130022
*通讯联系人 e-mail: ciomsz@126.com

作者简介: 蔡鹏程, 1990年生, 长春理工大学理学院博士研究生 e-mail: cpcaba@126.com

收稿日期: 2018-09-18
基金: 国家自然科学基金青年基金项目(41404109)资助
摘要

氮化硅陶瓷具有耐高温、 耐腐蚀和耐磨损等优异性能, 可应用于金属材料和高分子材料难以胜任的极端工作环境。 但具备这些优良特性的同时也给其加工带来了不便, 传统的磨削加工方法效率低, 设备损耗严重, 激光辅助加工为其提供了一种新途径。 将等离子体光谱法和显微成像法相结合, 对脉冲激光辐照氮化硅陶瓷的损伤阈值进行了测量, 并分析了损伤机理。 实验选用热压烧结氮化硅陶瓷为靶材, 参考ISO21254国际损伤阈值测试标准搭建试验系统, 采用1-on-1法利用Nd3+:YAG固体脉冲激光分别在纳秒和微秒脉宽下辐照氮化硅陶瓷, 两种脉宽分别选取10个能量密度梯度进行激光辐照, 每个能量密度辐照10个点。 利用光纤光谱仪采集光谱信息, 利用金相显微镜获取显微图像信息, 将光谱结果与显微成像结果对比分析, 发现纳秒脉宽下材料一旦损伤光谱上就会出现等离子体峰, 通过分析光谱中等离子体峰, 元素指认是否含有材料中特征元素即可判断损伤, 为了区别空气电离击穿同时测量了空气等离子体光谱对比分析剔除干扰。 微秒脉宽下显微图像观察到刚开始损伤时, 光谱中只出现较强热辐射谱线并未出现等离子体谱线, 进一步增加激光能量密度, 光谱中会出现少量等离子体峰, 因此不能直接以等离子体峰判断材料损伤阈值。 利用金相显微镜观察损伤形貌, 纳秒脉宽下在损伤区域内部观察到明显的烧蚀冲击状损伤, 光谱呈现出大量等离子体谱线, 说明纳秒激光辐照氮化硅损伤机制主要为等离子体冲击波引起的力学损伤效应。 微秒脉宽在辐照区域边缘发现热烧蚀痕迹, 损伤区内观察到大量熔融物, 出现明显热辐射光谱, 说明微秒激光辐照氮化硅损伤机制主要是由于长脉宽热积累引起的热损伤效应, 随着能量密度增加热辐射谱上叠加有等离子体峰, 等离子体峰值强度与损伤程度一致。 利用零几率损伤阈值法对两种方法测得结果进行了拟合, 分析发现等离子体光谱法更适用于纳秒脉宽下损伤阈值测量, 得到结果为0.256 J·cm-2; 显微成像法适用于微秒脉宽下损伤阈值测量, 得到结果为6.84 J·cm-2。

关键词: 损伤阈值; 氮化硅; 等离子体光谱法
中图分类号:O433.4 文献标志码:A
Study on Measurement of the Damage Threshold of Silicon Nitride Ceramics under Pulsed Laser Irradiation by Spectroscopy
CAI Peng-cheng, LI Shuang, CAI Hong-xing*, TAN Yong, SHI Jing, MIAO Xin-hui
College of Science, Changchun University of Science and Technology, Changchun 130022, China
*Corresponding author
Abstract

Silicon nitride ceramics have high temperature, corrosion and wear resistance; therefore, they are good candidates to be used in extreme working environments where metals and polymers are difficult to handle. Unfortunately, besides these excellent properties, these materials are difficult to process. The traditional grinding method is inefficient, and the mechanical damage of the material is serious. In this regard, laser-assisted machining is a new promising way for the efficient processing of silicon nitride ceramics. In this paper, we combined plasma spectroscopy and microscopic imaging methods to measure the damage threshold of pulsed laser irradiated silicon nitride ceramics to analyze the damage mechanism. For this experiment, we selected a hot-pressed sintered silicon nitride ceramic as the target material and built a test system with reference to the ISO21254 international damage threshold tests standard. Silicon nitride ceramics were irradiated bysolid-state Nd3+:YAG pulsed laser at nanosecond and microsecond pulse duration using 1-on-1 method. The two pulse widths were respectively selected from 10 energy density gradients for laser irradiation, and with each fluence 10 points were irradiated. The spectral information was acquired using a fiber optic spectrometer, and the microscopic image information was acquired by using a metallographic microscope. Under the nanosecond pulse irradiation, damage will occuronce the plasma peak appearing on the spectrum. Analyzing the plasma peak on the spectrum, we could identify whether it contains the characteristic elements of the material to determine the damage. In order to distinguish air ionization breakdown, the interference was eliminated by comparing and analyzing the air plasma spectrum. Under the microsecond pulse irradiation, the microscopic imaging showed that at the beginning of the damage, there was a strong thermal radiation line of the spectrum but no plasma spectrum line. Further increasing the laser fluence, we observed a small amount of plasma peaks appearing on the spectrum. Therefore, the material damage threshold cannot be directly judged upon the plasma peaks. The damage morphology was observed with the metallographic microscope: and obvious ablation impact was visible inside the damage area after the nanosecond pulse irradiation. A large number of plasma lines appearing on the spectrum indicate that in case of the nanosecond pulse irradiation, the damage of the silicon nitride is mainly mechanical caused by plasma shock wave. The microsecond pulses, create hot ablation marks on the edge of the irradiated area with a large amount of molten material in this zone. The spectrum shows obvious thermal radiation features, which indicates that in this case the damage is mainly thermal, caused by the long pulse duration and the corresponding heat accumulation. As the energy density increases, a plasma peak is superimposed on the thermal radiation spectrum. The degree of damage after the appearance of the plasma peak on the spectrum is consistent with the peak intensity of the plasma. The results of plasma spectroscopy and microscopic imaging were compared and analyzed. The measured spectra were fitted with the zero probability damage threshold model. Thefit result showed that the plasma spectroscopy method is more suitable for the damage threshold measurement at nanosecond pulse width, and the corresponding damage threshold is of 0.256 J·cm-2. On the other hand, the microscopic imaging is more suitable for measuring the damage threshold at the microsecond pulse width; the corresponding damage threshold is of 6.84 J·cm-2.

Keyword: Damage threshold; Silicon nitride; Plasma spectrometry
引 言

氮化硅陶瓷材料, 具有高强度、 高抗热震稳定性、 高耐腐蚀性能和低介电损耗等特点, 已广泛应用于航空航天、 电子工业、 机械工业、 化学工业及原子能工业等各个领域[1, 2]。 由于氮化硅陶瓷机械强度高导致加工困难[3], 激光辅助加工是主要技术手段之一。 目前国内外对氮化硅材料损伤特性已有较多研究。 2011年, Kim[4]等研究了不同参数下激光辅助加热切割氮化硅陶瓷特性。 2012年, Poulain[5]等研究了355 nm紫外激光, 在纳秒脉宽烧蚀氮化硅损伤阈值并分析了损伤机理。 2013年, Gerrit Heinrich[6]等做了532 nm激光, 在十皮秒脉宽下进行烧蚀氮化硅阈值研究。 2016年Pan[7]等用纳秒单脉冲激光烧蚀氮化硅, 得到了烧蚀特性和温度模型。 波长1 064 nm的Nd3+:YAG激光是一种常见激光器, 成熟应用于陶瓷材料加工[8], 对此激光在不同脉宽下对氮化硅陶瓷的损伤阈值研究具有重要意义。

损伤阈值的测量是一项较复杂的工作, 不同方法会有不同的结果。 常见的方法有反射透射法、 光热偏转法、 显微成像法和等离子体闪光法等[9, 10]。 本文采用等离子体光谱法对激光损伤材料特性进行研究, 通过分析激光辐照氮化硅时产生的等离子体, 光谱中是否含有氮化硅材料中元素的特征峰, 可更加准确判断损伤。 利用等离子体光谱法研究氮化硅陶瓷的损伤阈值, 可对损伤阈值的标准测量方法进行有益补充。

1 实验部分
1.1 等离子体光谱法判断损伤原理

受激光辐射作用, 材料吸热后快速温升, 达到熔点后发生融化并产生蒸发, 蒸汽中的粒子吸收激光能量通过多光子电离产生等离子体, 高温高压的等离子体向外膨胀, 喷射出物质同时产生冲击波, 受机械作用引起材料损伤。 等离子体中连续谱由轫致辐射和复合辐射产生, 线状谱则是受激原子由激发态跃迁到低能态时辐射出单一波长电磁波产生, 式(1)中Em为高能级能量, En为低能级能量, h为普朗克常数, c为光速, λ 为原子由高能级跃迁到低能级时辐射出电磁波波长。 每种原子跃迁都产生特定波长的特征谱线, 所以采集激光与材料作用过程中光谱, 通过等离子体谱线指认, 若出现材料中元素特征谱线则可认定产生损伤, 根据特征等离子体谱线强度定量分析损伤程度。

λ=hcEm-En(1)

为了排除空气电离击穿干扰, 本文在相同实验环境下, 测量了空气电离击穿和氮化硅损伤时的等离子体光谱, 对比分析剔除干扰, 测得结果与显微成像结果相互佐证, 得到比较准确的值。

1.2 实验系统

实验选用规格为20 mm× 20 mm× 3 mm的热压烧结氮化硅为靶材, 根据ISO21254国际损伤阈值测试标准搭建试验系统如图1所示。 Nd3+:YAG固体脉冲激光器输出波长为1 064 nm, 可选脉宽为15 ns, 80 μ s, 频率选用1 Hz。 激光束经衰减器和聚焦镜后, 通过分束器1将92%的透射能量垂直入射会聚于样品表面, 剩余8%的反射能量经过分束器2, 其中8%用于实时脉宽监测, 92%用于实时能量监测。 采用1-on-1的方法分别在微秒和纳秒脉宽下对氮化硅样品进行损伤测试, 分别选取10个能量密度等级对样品进行辐照, 包含完全未损伤和完全损伤情况下能量密度梯度, 每个能量密度辐照10个点, 每点辐照1次, 两点间距离大于到靶光斑直径三倍[11, 12]。 激光作用过程中的光谱信息, 由汇聚系统收集耦合进光谱仪后传输到计算机分析处理。

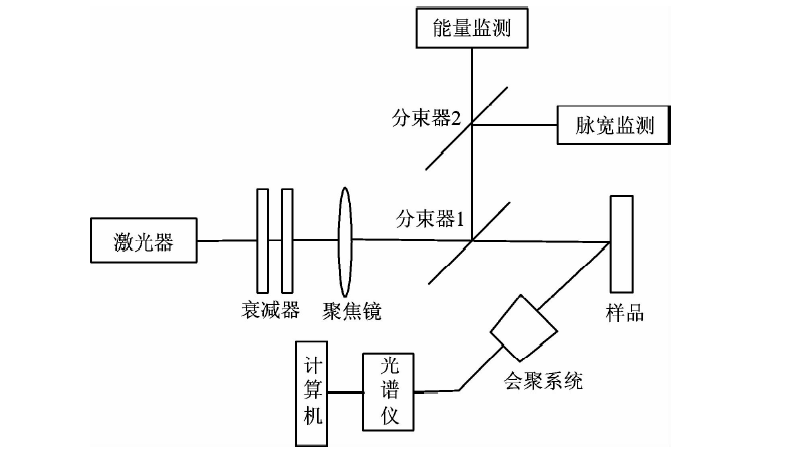

图1 等离子体光谱法测试装置原理图Fig.1 The schematic diagram of the plasma spectrometry

2 结果与讨论
2.1 微秒脉宽激光辐照氮化硅结果

采用1 064 nm波长, 微秒脉宽激光辐照氮化硅测得等离子光谱结果如图2所示。 当激光能量密度为7.35 J· cm-2谱线a为热辐射连续谱线, 而无等离子体线谱出现, 当激光能量密度增加到7.86 J· cm-2, 图2中谱线b所示, 在589.88和765.40 nm波长处出现两条明显的等离子体谱线, 光谱由等离子体线谱叠加在连续热辐射谱组成。 利用美国标准与技术研究院NIST原子光谱数据库进行谱线指认, 确定589.88和765.40 nm处两条等离子体谱线分别是Si离子的SiⅢ 谱线和N原子的NI谱线。 当激光能量密度增加到9.38 J· cm-2, 热辐射谱强度增加, 等离子体光谱峰位没有发生变化, 但强度增加。 当能量密度为11.8 J· cm-2, 热辐射强度和等离子体峰强进一步增强。 其中SiⅢ 离子谱线来源于靶材氮化硅, 它的出现说明氮化硅中的Si已被电离, 可将其作为特征谱线用来判断靶材发生损伤。 为了判断NI谱线来源, 我们对激光诱导击穿空气进行了光谱测试, 结果如图3所示。 图中在765.40 nm波长处并未出现N原子的NI谱线, 说明图2中765.40nm波长处NI等离子体谱线与靶材有关, 并非来源于空气电离, 因此, 也可将其作为特征谱线, 用来判断材料是否发生损伤。

图2 微秒脉宽下不同能量密度激光辐照氮化硅光谱图Fig.2 The spectra of silicon nitride under laser irradiation of the microsecond pulses with different energy densities

图3 激光诱导击穿空气等离子体光谱Fig.3 The air plasma spectra of laser induced breakdown

图4为微秒脉宽时在不同激光能量密度辐照下氮化硅表面显微图。 功率密度为7.35 J· cm-2时图4(a)材料表面有轻微褐色烧蚀痕迹, 无明显烧蚀界限, 结合光谱结果可知, 由于峰值功率密度低, 并未形成等离子体, 只发生了热损伤。 当激光能量密度增加为7.86 J· cm-2时, 图4(b)所示, 可看出明显环形渐变色晕圈损伤区, 烧蚀界限清晰, 光谱中已有等离子体峰出现。 图4(c)显示激光能量密度增加至9.38 J· cm-2时, 环形区域中出现大面积损伤, 损伤区域与未损伤区域界限明显。 当激光能量密度为11.8 J· cm-2时, 图4(d)中可观察到损伤区域内有大量熔融物出现, 光谱中连续热辐射背景增强明显。 综合等离子光谱和显微图像结果可知, 对于1 064 nm波长的微秒激光辐照氮化硅材料其损伤主要是以热损伤为主。 随着激光能量密度的增加, 可使靶材原子电离产生等离子体, 但是由于存在热损伤, 未出现等离子体之前也会产生部分热熔; 因此微秒激光辐照氮化硅, 将等离子体光谱法与显微图像结果相结合可更精确判断损伤阈值。

图4 不同能量密度的微秒激光辐照氮化硅显微图像Fig.4 The micrographs of silicon nitride under laser irradiation of the microsecond pulses with different energy densities

2.2 纳秒脉冲激光辐照氮化硅结果

同样在1 064 nm波长下, 对纳秒脉冲激光辐照氮化硅进行了损伤研究, 测得光谱如图5所示。 从光谱图中可以看出, 当激光能量密度为0.225 J· cm-2时, 光谱较平缓且无等离子体峰出现。 激光能量密度为0.264 J· cm-2, 热辐射强度没有增加, 但出现微弱等离子体峰。 当激光能量密度增加至0.468 J· cm-2时, 等离子体峰强度增加, 热辐射本底有所增强, 能量密度增加至0.718 J· cm-2时, 热辐射强度明显增强, 已出现的等离子体光峰强度也显著加强。 参考NIST光谱数据库指认出光谱中含有Si原子谱线SiⅠ 及Si不同价态离子谱线SiⅡ 和SiⅢ 等, N原子谱线NⅠ 及不同价态离子谱线NⅡ 和NⅢ , O原子谱线OⅠ 及其离子谱线OⅡ 。 其中Si元素谱线和一部分N元素谱线来源于氮化硅靶材本身电离。 O和部分N元素的等离子体谱线是激光辐照下导致空气电离击穿产生的。 经比较发现, 在200~400 nm区间, 激光辐照空气没有产生明显的等离子体谱, 但采用纳秒激光辐照氮化硅材料时, 在该区间产生丰富的等离子体谱线, 由此判断, 在200~400 nm波长区间, 所有的等离子谱线来源于氮化硅材料本身, 可将其作为特征谱与其他峰位处的Si特征谱相结合来判定损伤。

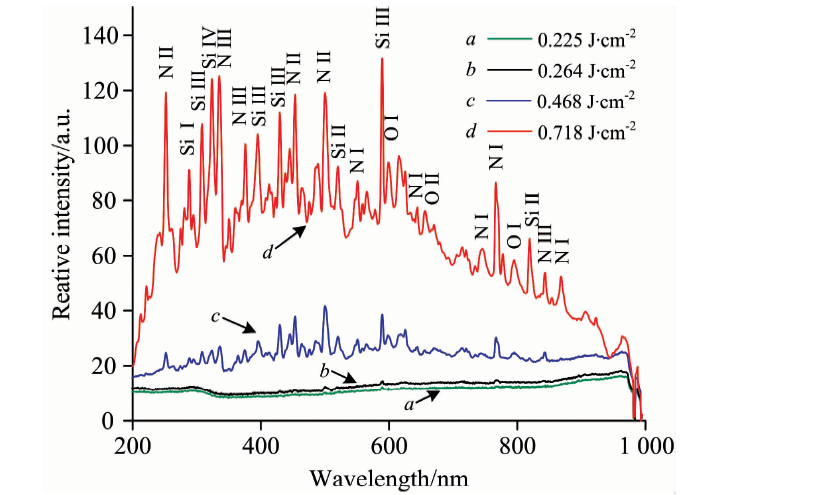

图5 不同能量密度纳秒脉冲激光辐照氮化硅光谱图Fig.5 The spectra of silicon nitride under laser irradiation of the nanosecond pulses with different energy densities

纳秒脉冲辐照氮化硅表面显微图像如图6所示。 从图6(a)可以看出, 当激光能量密度为0.225 J· cm-2, 样品表面未观察到明显的损伤痕迹。 激光能量密度为0.264 J· cm-2时, 图6(b)中出现离散损伤点, 结合光谱结果, 此时刚出现来自于靶材料的等离子体特征峰, 说明已发生损伤。 继续增加激光能量密度至0.468 J· cm-2时, 图6(c)中观察到材料表面损伤点更加密集, 但热辐射强度增加不明显。 当激光能量密度为0.718 J· cm-2时, 图6(d)中观察到辐照区域出现大面积损伤, 呈明显的烧蚀冲击状, 未观察到熔融物, 光谱中虽然热辐射背景有所增强, 但叠加在热辐射谱上的等离子体峰强度增强更明显, 与微秒激光辐照不同的是烧蚀区域和未烧蚀区域没有明显的界面, 综上说明纳秒激光辐照氮化硅损伤过程中热效应也有贡献, 但主要以力学损伤效应为主。

图6 纳秒脉宽下不同能量密度激光辐照氮化硅显微图像Fig.6 The micrographs of silicon nitride under laser irradiation of the nanosecond pulses with different energy densities

2.3 激光辐照氮化硅损伤阈值研究

基于显微图像结果和光谱数据采用零几率损伤阈值法对损伤阈值进行了拟合。 如图7所示, 纳秒脉宽拟合结果如图7(a)所示, 显微成像法拟合值为0.271 J· cm-2, 等离子体光谱法拟合值为0.256 J· cm-2, 两种方法拟合结果非常接近。 微秒脉宽拟合结果如图7(b)所示, 显微成像法结果拟合值为6.84 J· cm-2, 等离子体光谱法结果拟合值为7.43 J· cm-2, 两种方法拟合结果存在差异, 分析其原因是纳秒脉宽激光峰值功率高, 与材料作用容易电离产生等离子体, 而微秒脉宽激光辐照氮化硅材料由于热效应比较强, 未产生等离子体之前就会产生热熔损伤, 导致损伤阈值存在差异。 综上, 1 064 nm波长激光辐照氮化硅材料, 在纳秒脉宽下, 等离子体光谱法可作为一种有效方法来研究氮化硅陶瓷损伤阈值。

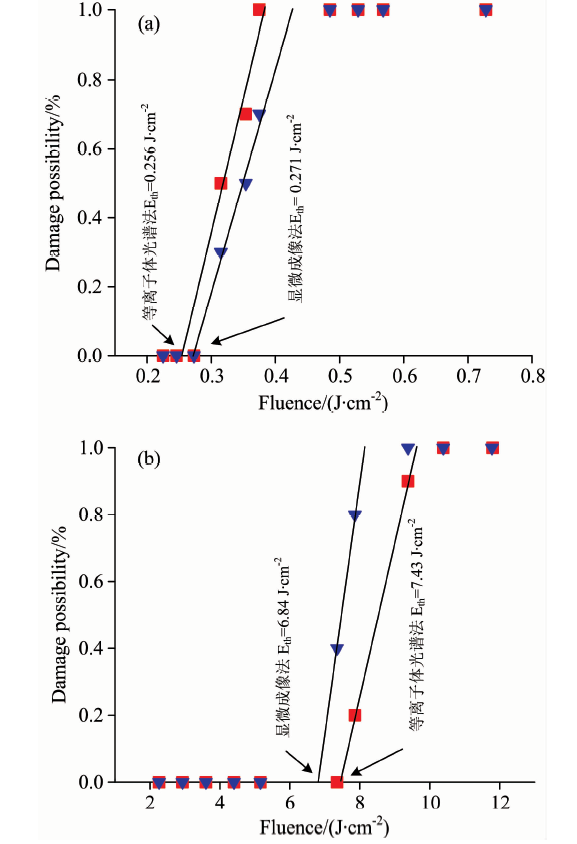

图7 等离子体光谱法和显微成像法 零概率损伤阈值拟合结果
(a): 纳秒脉冲; (b): 微秒脉冲Fig.7 The fitting results of zero risk damage threshold by Plasma spectrometry and microscopic imaging method
(a): Nanosecond pulse width; (b): Microsecond pulse width

3 结 论

采用等离子体光谱法, 研究了氮化硅陶瓷在纳秒和微秒脉宽激光作用下的损伤阈值和损伤机理。 得出以下结论: 在1 064 nm波长下, 纳秒激光辐照氮化硅主要以力学效应损伤为主, 可通过来自材料元素的等离子特征谱线来判定损伤的发生。 微秒激光辐照氮化硅产生的损伤以热效应为主, 相对于纳秒脉宽作用时间长, 峰值功率低, 材料吸热后有足够的时间传递以及吸收后续的激光能量产生热熔。 因此微秒脉宽激光辐照氮化硅材料损伤判定不能完全以等离子体光谱法来判断, 可以作为显微图像法的有效补充。 损伤阈值研究表明, 等离子体光谱法与显微成像法得到的损伤规律保持一致。 纳秒脉宽下, 两种方法测得的损伤阈值基本接近, 而微秒脉宽得到损伤阈值略有差异, 需考虑热损伤, 结合显微图像法可给出更精确的损伤阈值。
