基于便携式柱面镜多通池的二氧化碳高灵敏度探测研究
陈家金1,2, 王贵师1,*, 刘锟1, 谈图1, 程刚1, 田兴1, 高晓明1,2,*
1. 中国科学院安徽光学精密机械研究所, 安徽 合肥 230031
2. 中国科学技术大学, 安徽 合肥 230026
*通讯联系人 e-mail: gswang@aiofm.ac.cn; xmgao@aiofm.ac.cn

作者简介: 陈家金, 1991年生, 中国科学技术大学科学岛分院博士研究生 e-mail: chenjiajin64@163.com

收稿日期: 2017-12-27
基金: 国家重点研发计划(2017YFC0209700, 2016YFC0303900)和国家自然科学基金项目(41730103, 41575030)资助
摘要

二氧化碳作为大气中重要的温室气体, 与气候变化和人类活动密切相关, 因此对其浓度的探测具有重要意义。 利用近红外可调谐二极管激光器结合自主设计的便携式小型化柱面镜光学多通吸收池, 实现了二氧化碳气体的高灵敏探测。 通过Matlab编写光线传输矩阵, 优化设计了基于柱面镜的光学多通吸收池, 相比于传统Herriott型多通池, 具有腔镜利用面积高、 在相同体积内可实现有效光程长等特点, 在物理基长为15 cm的情况下, 实现了14 m的有效光程。 实验中使用中心波长为1.57 μm的DFB二极管激光器, 采用直接吸收光谱方法对CO2气体进行了探测研究, 并用Allan方差对系统性能进行了分析。 结果表明, 在平均时间为5 s时, 系统的探测灵敏度为33.1 μL·L-1, 平均时间为235 s时, 系统的探测灵敏度可达到5.3 μL·L-1。 此外, 利用该系统实现了大气中CO2的探测, 得到大气中的CO2浓度为383.4 μL·L-1。 基于柱面镜多通池搭建的可调谐激光吸收光谱(TDLAS)系统, 结合了柱面镜多通池可在小体积内实现长光程和可调谐激光吸收光谱技术高灵敏度、 高分辨率、 快速响应的优点, 大大减小了系统体积, 提高了系统探测灵敏度, 在气体探测领域有广泛的应用。

关键词: 可调谐激光; 直接吸收光谱; 光学多通吸收池; 二氧化碳; 探测
中图分类号:O433.5 文献标志码:A
High Sensitivity Detection of Carbon Dioxide Based on Portable Cylindrical Multi-Pass Cell
CHEN Jia-jin1,2, WANG Gui-shi1,*, LIU Kun1, TAN Tu1, CHENG Gang1, TIAN Xing1, GAO Xiao-ming1,2,*
1. Anhui Institute of Optics and Fine Mechanics, Chinese Academy of Sciences, Hefei 230031, China
2. University of Science and Technology of China, Hefei 230026, China
Abstract

Carbon dioxide is one of the most important greenhouse gases playing an important role in climate change and human activities, so the detection of carbon dioxide concentration has an important significance. Highly sensitive detection of carbon dioxide gas was achieved by using near infrared tunable diode laser absorption spectroscopy combined with self-designed portable miniaturized cylindrical mirror multi-pass absorption cell. The cylindrical mirrors multi-pass absorption cell was optimized and designed by using a light transmission matrix programmed with Matlab software, compared with traditional Herriott multipass cell, which has the advantages of high mirror utilization and longer optical path length in the same volume. An effective optical path length of 14 m was achieved with 15 cm physical length. In present work, a DFB diode laser emission at 1.57 μm was used as a light source. Direct absorption spectroscopy method was used to detect the CO2, and the Allan variance was used to analyze the system performance. The results showed that the detection sensitivity of the system can be achieved 5.3 μL·L-1 with the average time of 5 s, and a detection sensitivity of 33.1 μL·L-1 can be achieved by averaging in 235 s. In addition, CO2 in the atmosphere was measured by the developed CO2 sensor, the measured results showed that the concentration of CO2 in the atmosphere is about 383.4 μL·L-1. The tunable diode laser absorption spectroscopy (TDLAS) system based on cylindrical mirrors multi-pass absorption cell, combined with the cylindrical mirrors multi-pass cell can achieve long optical path in a small volume and tunable diode laser absorption spectroscopy technology has the advantages of high sensitivity, high resolution and fast response, greatly reduces volume and improves detection sensitivity of the system, which has a broad application in the field of gas detection.

Keyword: Tunable laser; Direct absorption spectroscopy; Optical multi-pass absorption cell; Carbon dioxide; Detection
引 言

二氧化碳是大气中重要的温室气体, 约60%的温室效应是由CO2引起的。 大气中的二氧化碳浓度与人类活动密切相关, 对气候效应和大气辐射过程都会产生重要的影响, 随着人类社会的进步和科学技术的发展, 工业生产规模得到迅速扩大, 但同时导致了CO2的排放成倍增长, 自工业革命以来大气中的CO2含量已经增加了30%以上, 严重影响并制约着人类的生存环境。 另外, 在通风受限的人类活动场所, 过高的CO2浓度, 会导致窒息等事故的发生。 因此, 如何快速、 高灵敏度测量CO2的研究一直是国内外研究的重要课题之一[1, 2, 3, 4]。

为了实现二氧化碳气体的痕量监测, 发展了许多气体检测方法, 主要有气相色谱法、 电化学传感器法、 光谱法等。 气相色谱可对混合气体中的各组成分进行分离与检测, 但是由于色谱分离气体需要一定的时间, 难以实现对气体的实时监测; 电化学气体传感器是利用气体电化学性质的测量方法, 能够实现气体浓度的快速直读, 但是存在对气体的选择性差、 易出现误报和使用寿命短等不足; 可调谐二极管激光吸收光谱技术[5]具有很高的光谱分辨率, 能够对一些痕量气体分子进行连续、 快速的高灵敏度监测, 结合光学多通池, 增加气体的有效吸收光程, 可进一步提高系统的探测灵敏度, 有助于痕量气体在近红外的弱吸收线处实现高灵敏度测量[6], 在气体探测领域有广泛的应用, 目前大气温室气体CO2本底监测和通量测量的主流技术均采用激光吸收光谱法。

本文报道了基于自行设计的便携式柱面镜光学多通池的可调谐激光吸收光谱(TDLAS)测量CO2的实验研究, 使用中心波长为1.57 μ m的DFB二极管激光器, 采用直接吸收光谱方法对CO2气体进行了痕量探测, 并利用该系统对大气中的CO2进行了探测。 受益于光通信技术的发展, 选择中心波长为1.57 μ m的DFB二极管激光器具有技术成熟、 性能稳定和价格低廉的优点。 实验中所采用的柱面镜光学多通池具有结构紧凑、 腔镜有效利用面积高、 可在小体积内实现长光程的特点, 在15 cm物理基长上, 可实现有效光程达到了14 m, 相比于传统的光学多通池, 在大大减小了系统体积的同时, 保证了系统的探测灵敏度。

1 实验原理

当一束频率为ν 的光通过吸收介质后, 其透射光强I(ν )遵从比尔-朗伯(Beer-Lambert)吸收定律, 可以表示为

I(ν)=I0exp[-Nσ(ν)L]=I0exp[-NSχ(ν)L](1)

其中I0和I(ν )分别为入射和透射光强; N为每cm3吸收分子的分子数, 单位为molecules· cm-3; σ (ν )为吸收截面, 单位为cm2· molecule-1; S为谱线吸收强度, 单位为cm-1· (molecule· cm-2)-1; χ (ν )为归一化的谱线吸收线型, L为吸收路径, 单位为cm。 积分吸收AI(单位为cm-1)可以写为

AI=∫lnI0I(ν)dν=NL∫σ(ν)dν=NLS∫χ(ν)dν=NLS(2)

其中 ∫χ(ν)dν=1, 这样吸收分子的浓度(单位为μ L· L-1, 1/106)可以由式(3)确定[7]

c(μL·L-1)=NNT×106=AIP0TNLPT0LS×106(3)

其中Loschmidt数NL在标况下(T0=273.15 K, P0=1 atm)等于2.686 76× 1019 molecule· cm-3。

需要使用理论线型函数来拟合测量所得到的吸收谱线, 这里使用的是Voigt线型函数[8]可表示为

χv(x, y)=Ayπ∫-∞+∞exp(-t2)y2+(x-t)2dt(4)

式(4)中, A=Sln2γDπ, y=ln2γCγD, x=ln2v-v0γD, γC和γD分别是碰撞半宽和多普勒半宽(cm-1)。 可以通过对气体吸收谱线所覆盖区域进行积分来消除线型函数, 得到被测气体吸收谱的积分面积, 从而计算得到气体的浓度信息。

2 实验部分

传统Herriott型多通池由两块球面反射镜构成的光学谐振腔结构, 只能在镜面上形成圆形或椭圆形的光斑分布[9], 柱面镜光学多通池是由两块圆柱面反射镜构成的光学谐振腔结构, 其中一块柱面镜中心位置处有个通光孔, 保证光束的进入和出射, 在特定次数的来回反射后, 可在镜面上形成密布的李萨如图形光斑分布[10, 11], 传统Herriott型多通池和柱面镜多通池的典型光斑分布如图1所示, 相比于传统Herriott型多通池, 柱面镜多通池保证了镜面的有效利用率, 可在小体积内实现长光程。 实验中所用柱面镜厚度为8 mm, 直径D=50 mm, 焦距f=250 mm, 通光孔的直径为4 mm, 镜面镀有保护金膜, 在800 nm以上波段反射率大于98%, 在整个红外波段都适用。 柱面镜光学多通池内的光线传输情况可以利用光学传输矩阵来进行计算[12], 通过使用Matlab编写计算机程序来实现多通池内光线传输情况的模拟, 调节前后两柱面镜的距离d和相对旋转角度δ , 可在镜面上得到不同的光斑分布, 从而实现不同的有效光程, 图2给出了所用柱面镜多通池总反射次数N与腔镜距离和相对旋转角度的关系图。 实验中使用总反射次数为94次的情况进行多通池的设计, 设计结果如图3所示, 图3(a)为模拟计算的光斑分布, 图3(b)为实际的光斑分布, 整个柱面镜多通池基长15 cm, 体积0.29 L, 有效光程为14 m。

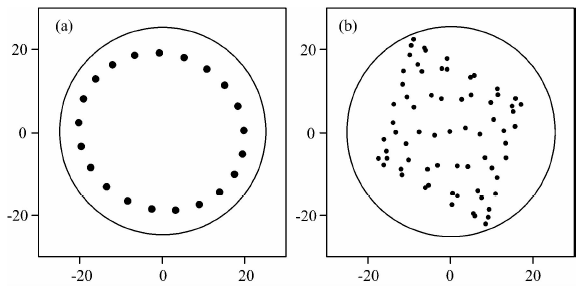

图1 (a): Herriott多通池典型光斑分布; (b): 柱面镜多通池典型光斑分布Fig.1 (a): Typical spot pattern of Herriott multi-pass cell; (b): Typical spot pattern of cylindrical mirror multi-pass cell

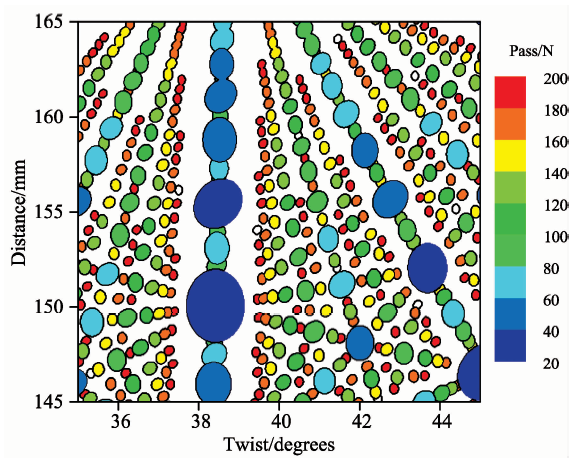

图2 柱面镜多通池总反射次数N与腔镜距离d和相对旋转角度δ 的关系示意图Fig.2 Map of allowed reentrant pass number N as a function of mirror separation d and mirror twist angle δ

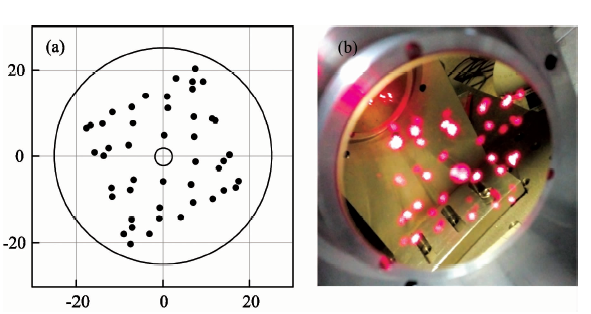

图3 反射次数为94时, 柱面镜上的光斑分布情况, 腔镜距离d=149.4 mm, δ =42.6°
(a): 模拟柱面镜上光斑分布; (b): 实际柱面镜上光斑分布Fig.3 Reflected 94 passes spot patterns on the mirrors at d=149.4 mm, δ =42.6°
(a): Computed spot pattern on the mirror; (b): Observed spot pattern on the mirror

实验测量装置如图4所示, 实验中使用DFB二极管激光器作为光源, 函数发生器产生三角波调制信号送入激光控制器(ILX Lightwave Inc. LDC-3724B)的调制输入端, 改变激光控制器的工作电流, 来实现激光输出频率的调谐。 输出激光经光纤准直器耦合到实验室自制的柱面镜光学多通池内, 在两镜面间多次反射后, 出射的激光光束被聚焦到InGaAs光电探测器(New Focus Inc.2011FC-M)上, 光电信号通过数据采集卡(AC6115, 双诺)采集, 并由计算机通过LabVIEW程序进行采集与处理。

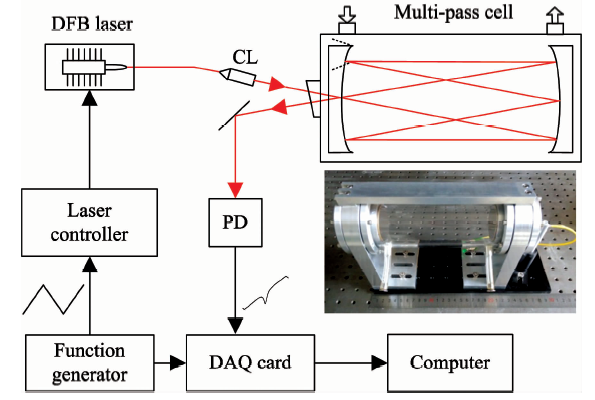

图4 实验装置示意图Fig.4 Schematic of experimental set up

3 结果与讨论
3.1 CO2吸收谱线选择

实验中, CO2吸收谱线的选择是根据HITRAN 2012数据库[13] 进行的, 所选择的吸收谱线位于6 362.503 cm-1附近, 可有效避免大气中其他分子的干扰。 使用中心波长为1.57 μ m输出功率约为10 mW的DFB二极管激光器, 调节工作温度和中心电流分别为24 ℃和55 mA, 使其输出波数与所选择CO2吸收谱线位置相对应。 实验时将激光控制器的工作温度固定, 二极管激光器的频率调谐通过改变激光控制器的工作电流实现。 激光器的工作波长由波长计(Wavemeter WA-1500)测量得到, 电流与波数的对应关系如图5所示, 图中可还给出了1 000 μ L· L-1的CO2气体在常温、 常压、 光程为14 m的条件下, 利用HITRAN 2012数据库模拟得到的CO2吸收系数谱, 从中可以看出, 激光的波长扫描范围能够完全覆盖所选择的CO2吸收谱线。

图5 二极管激光器波数与注入电流的关系和模拟的CO2吸收系数谱Fig.5 The relationship between laser injection current and wavenumber with a simulated absorption coefficient spectrum of CO2

3.2 系统性能测试

实验中, 利用频率为60 Hz电压为2 V(峰峰值)的三角波对激光器进行扫描, 每次吸收光谱都是在平均300次的条件下记录的, 采样时间为5 s。 实验时先用氮气冲洗多通池后, 再通过混合不同比例的纯CO2气体和N2气体, 给多通池内配置浓度为1.5%的CO2气体, 保持多通池内压强为1 atm。 记录此时CO2气体的吸收谱, 光电探测器探测到的原始数据如图6所示, 对扣除吸收区域的数据进行三阶多项式拟合[14]得到基线数据信息, 取基线数据和吸收谱原始数据比值的自然对数, 得到了光学厚度OD[OD=ln(I0/I)]的曲线, 再对数据进行Voigt线型函数拟合得到CO2的吸收谱, 如图7所示。

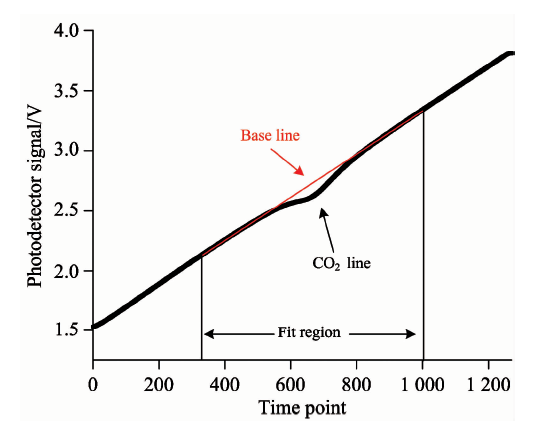

图6 光电探测器探测到的CO2直接吸收信号Fig.6 Direct absorption signal obtained by photo-detector

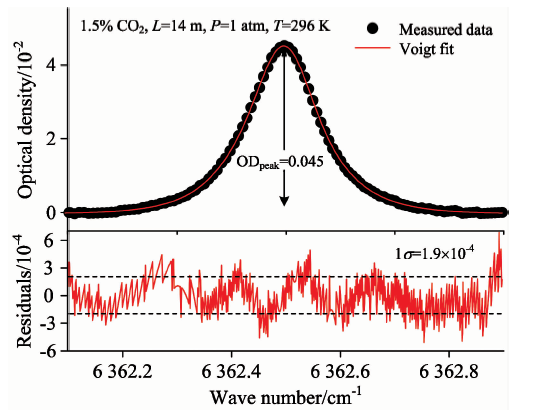

图7 1 atm时1.5% CO2在6 362.503 cm-1处直接吸收光谱Fig.7 Processed spectra of 1.5% CO2 at 6 362.503 cm-1 at a pressure of 1 atm

由图7可知光学厚度残差的标准偏差为1.9× 10-4OD(1σ ), 对应的检测灵敏度为1.4× 10-7 cm-1, CO2气体吸收光谱的信噪比为237(1σ , 5 s平均时间)。 为了评估该系统的性能, 我们使用压力表和流量计, 通过混合不同体积比的CO2气体和N2气体, 配置了从937.5~15 000 μ L· L-1总共5组不同浓度的CO2气体, 实验中每次测量都是在压强为1 atm的情况下记录的。 由于实验中使用的多通池体积较小(0.29 L), 因此每次配气后只需要很短的时间就能使多通池内的气体完全稳定下来, 另外为了消除下次测量对实验结果的可能影响, 每次实验后均用氮气多次冲洗多通池。 在对CO2气体进行探测时, 压强和环境温度是保持不变的, 因此可以得到一个与配置气体浓度成正比的积分吸收信号。 图8中CO2吸收谱积分面积和CO2气体浓度呈现了很好的线性关系, 线性相关系数为0.999。

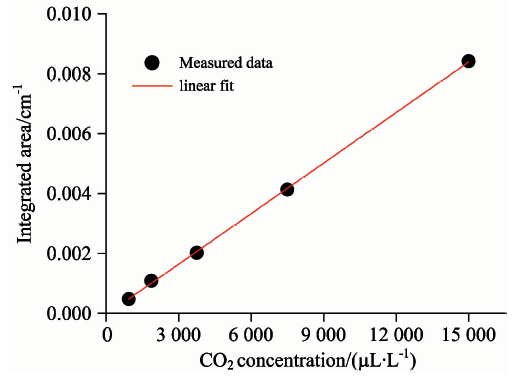

图8 CO2吸收谱积分面积和浓度之间的关系Fig.8 Calculated areas under the CO2 absorption line at different concentration

为了评估该系统的长时间稳定性, 实验中配置3 750 μ L· L-1的CO2气体, 在环境温度和压强不变的条件下进行了2.3 h的连续探测, 采样时间间隔为5 s, 对测量得到的数据进行Allan方差分析[15]。 可得在5 s的平均时间下, 系统的探测灵敏度为33.1 μ L· L-1, 当系统的平均时间达到235 s时, 探测极限可达到5.3 μ L· L-1。 系统CO2连续探测数据和Allan方差评估结果如图9所示。

3.3 实际大气CO2分子探测

通过所建立的TDLAS CO2测量系统, 对实际大气的CO2进行的测量。 图10给出了使用直接吸收光谱方法测量的实际大气中CO2分子的吸收光谱, 为了提高数据的准确性, 实验中测量了5组数据, 对其进行Voigt 线型拟合得到积分面积, 其平均值为2.16× 10-4 cm-1, 根据式(3), 结合数据库中296 K时CO2在6 362.503 cm-1处的线强值1.631× 10-23 cm-1· (molecule· cm-2)-1和气体有效吸收光程14 m, 计算得到大气中CO2分子的浓度为383.4 μ L· L-1, 与实际大气中CO2气体浓度的典型值[16]基本一致。 需要特别指出的是, 目前实验中采用的是直接吸收光谱方法, 其探测灵敏度主要受到多通池内标准具效应、 背景噪声和CO2吸收谱线线强的限制, 使用波长调制光谱技术可有效减少标准具效应引起的噪声和背景噪声, 提高系统的探测灵敏度, 但需考虑实际测量过程中的实时标定问题。 此外, 如果使用中心波长2.0 μ m的DFB二极管激光器进行探测, CO2的吸收谱线线强高一个数量级以上, 能进一步提高系统的信噪比, 从而提高系统的探测灵敏度, 但激光器的成本将大大增加。

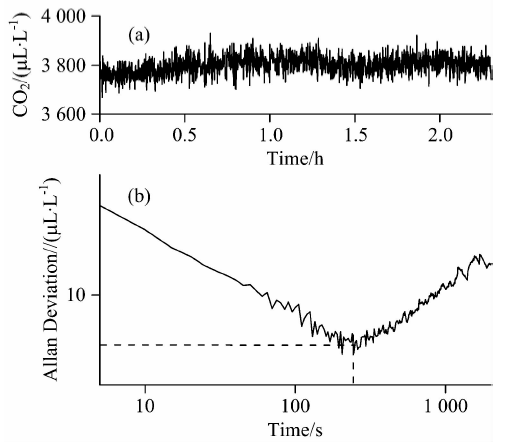

图9 (a): 固定CO2浓度连续2.3 h探测数据; (b): 系统的Allan方差评估结果Fig.9 (a): Fixed CO2 concentration data for the 2.3 h test; (b): The Allan deviation of the system

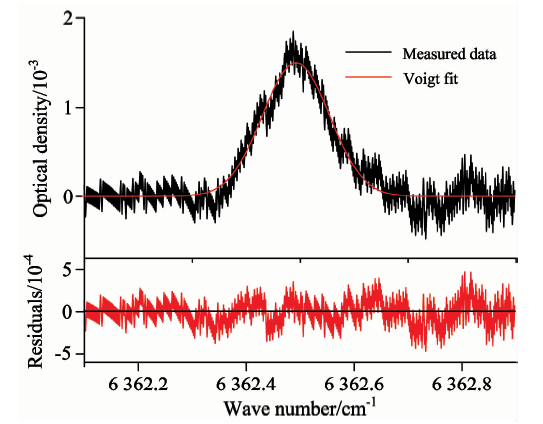

图10 实际大气CO2吸收光谱Fig.10 Atmospheric CO2 absorption spectra

4 结 论

通过Matlab软件编写了设计光学多通吸收池的程序, 并通过程序优化设计了柱面镜光学多通吸收池, 在增加光程的同时, 有效减小了吸收池的体积。 结合所设计的柱面镜光学多通池, 建立了基于1.57 μ m激光器的TDLAS CO2测量系统, 采用直接吸收光谱方法对CO2气体进行了探测研究, 通过Allan方差分析了系统的稳定性, 得到在5 s的平均时间下, 系统的探测灵敏度为33.1 μ L· L-1, 当系统的平均时间达到235 s时, 探测极限可达到5.3 μ L· L-1。 通过测量实际大气中的CO2, 得到其浓度为383.4 μ L· L-1, 符合大气中CO2的典型值, 表明了当前的系统能够满足大气CO2测量。 测量系统采用直接吸收光谱法, 虽然灵敏度受到一定的限制, 但是具有免标定的优点, 特别适合长期连续的无人值守测量。 基于柱面镜多通池搭建的TDLAS系统, 结合了柱面镜多通池结构紧凑、 可在小体积内实现长光程和可调谐二极管激光吸收光谱技术高灵敏度、 高分辨率、 快速响应的优点, 大大减小了系统体积, 提高了系统探测灵敏度, 在气体探测领域有广泛的应用。
