针对高温金属-陶瓷选择性吸收涂层的真空、 高温工作状态, 测量装置主要由计算机、 傅里叶光谱仪(Niclot, iS-50)、 积分球、 样品加热和相关的真空和水冷控制装置组成, 如图1所示。 真空控制部分由机械泵、 分子泵、 插板阀和复合真空计构成, 使积分球内部获得1× 10^-3 Pa的高真空测量环境, 防止高温加热过程中涂层样品的氧化。 水冷控制部分主要由制冷机、 循环泵和流量计组成, 利用循环的冷却水降低积分球的温度, 减少积分球壁自身热辐射对测量的影响。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 太阳光谱吸收率测量装置组成框图Fig.1 Block diagram of solar spectral absorptivity measurement device

积分球结构设计如图2所示, 主要由积分球、 真空仓、 反射镜组和加热器几部分组成。 反射镜组包括3块椭圆金属镀膜反射镜(Thorlabs, PFE10-G01), 将光谱仪光路引入积分球内, 经积分球多次反射后再折返至光谱仪检测光路。 加热器安装于入射窗口所在的测量光路的轴线上, 加热面法线与光轴具有8° 的夹角^[16], 避免反射光沿光路直接逃逸出积分球。 积分球直径设计为150 mm, 入射孔, 样品孔和测量孔直径为26 mm。 采用双层球体设计, 中间夹层为水冷通路, 通过调节水温和流速控制积分球体的温度, 积分球内壁经喷砂处理后涂有一层漫反射涂层, 该涂层是以水为介质, 掺杂高反射率微纳米材料制备而成的复合材料, 具有良好的耐高温(120 ℃)和漫反射性能(98%)。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 积分球结构示意图Fig.2 Structure diagram of integrating sphere

如图3所示, 加热器主要包括真空法兰、 镍络丝、 导热板、 隔热材料、 真空插头及热电偶几部分。 加热方式采用电阻式加热, 以直径1 mm的高温镍络合金丝作为发热材料对涂层样品进行加热, 热板由直径30 mm的高纯Al₂O₃陶瓷加工而成, 具有良好绝缘和导热性能。 隔热材料为多晶莫来石, 耐温可达1 600 ℃, 600 ℃的导热率仅为0.10 W· m^-1· K, 具有良好的隔热效果。 真空插头具有极低的真空漏率(10^-8Pa· L· S^-1), 内含2对陶瓷金属化封接电极, 分别是加热电极和热电偶引线极。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 加热器结构示意图Fig.3 Structure diagram of heating device

利用智能温控表和固态调压器, 调节加热器的加热功率, 实现对样品温度的控制, 如图4所示。 温控表通过热电偶不间断的获取样品的温度反馈信号, 根据设定的目标温度, 利用PID算法计算并输出控制电流信号(4~20 mA), 控制固态调压器的输出电压, 调节加热丝的供电功率, 实现对样品温度的控制。 由于镍络加热丝电阻比较小, 约为250 mΩ , 设计中采用22∶ 1的交流变压器降低加热丝的供电电压。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 温度控制原理图Fig.4 Temperature control diagram of heating device

基于傅里叶光谱仪(FT-IR)和积分球反射计的测量原理, 太阳光谱吸收率测量装置的光路设计如图5所示, 虚线框部分是光谱仪的自身光路。 在光谱仪透射测量光路上增加椭圆金属反射镜M1, 使光谱仪光路转向经入射孔进入积分球, 并照射在涂层样品表面, 反射光在积分球内多次漫反射, 使积分球内壁的辐照度均匀分布, 由测量孔(孔径25.4 mm)反射出的平行光经椭圆金属反射镜M2和M3反射, 返回至光谱仪的透射测量光路, 经光谱仪内部光路聚焦在探测器。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 太阳光谱吸收率测量装置光路图Fig.5 Optical path of solar spectral absorptivity measurement device

经涂层样品和积分球反射后, 光谱仪的输出响应S_S(λ )为

SS(λ)=R(λ)A(D, ρ)ρs(λ)L(λ)(1)

式中, A(D, ρ )是积分球常数, 与积分球的直径D和内壁涂层反射率ρ _i有关, R(λ )是光谱仪响应函数(V· μ m· m²· sr¹· W^-1), ρ _s(λ )为涂层样品的反射率, L(λ )光谱仪输出的光谱辐射亮度(W· m^-2· sr^-1· μ m^-1)。

用已知光谱反射率ρ _B(λ )的参考标准替换涂层样品, 光谱仪的输出响应S_B(λ )为

SB(λ)=R(λ)A(D, ρ)ρB(λ)L(λ)(2)

根据能量守恒定律, 涂层样品的光谱吸收率为

α(λ)=1-ρS(λ)(3)

将式(1)和式(2)代入, 得到

α(λ)=1-SS(λ)ρB(λ)SB(λ)(4)

针对太阳光谱吸收率的光谱范围(0.3~2.5 μ m), 选用紫外加强型铝膜反射镜(Thorlabs, PF10-03-F01)作为参考标准。 在金属铝膜上镀制一层氟化镁, 有效提高250~450 nm的波长范围的反射率, 弥补常见金属膜反射镜在紫外反射率偏低的不足, 其标准反射率曲线如图6所示。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 参考标准的反射率Fig.6 Reflectivity of reference standard

Mo-SiO₂选择性吸收涂层是广泛应用于太阳能真空热管表面的吸收涂层, 主要由减反层, 高、 低金属掺杂吸收层(high metal volume fraction, HMVF; low metal volume fraction, LMVF)和金属反射层构成, 其结构如图7所示。 根据有效介质理论和传播矩阵公式, 对Mo-SiO₂的结构参数进行优化设计, 获得各膜层厚度和金属掺杂体积数, 按表1中给出优化的结构参数, 利用磁控溅射技术, 在不锈钢基体上制备出实验所需的Mo-SiO₂涂层样品。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 Mo-SiO2涂层样品结构示意图Fig.7 Schematic diagram of a Mo-SiO2 coating sample

表1

Table 1

表1(Table 1)

表1 涂层样品的优化参数 Table 1 Optimized structure parameters of Mo-SiO2 coating sample 材料 厚度/nm 掺杂体积数/% 减反层 SiO2 70 0 低金属掺杂层 Mo-SiO2 30 15 高金属掺杂层 Mo-SiO2 40 35 反射层 Mo 170 100

表1 涂层样品的优化参数 Table 1 Optimized structure parameters of Mo-SiO2 coating sample

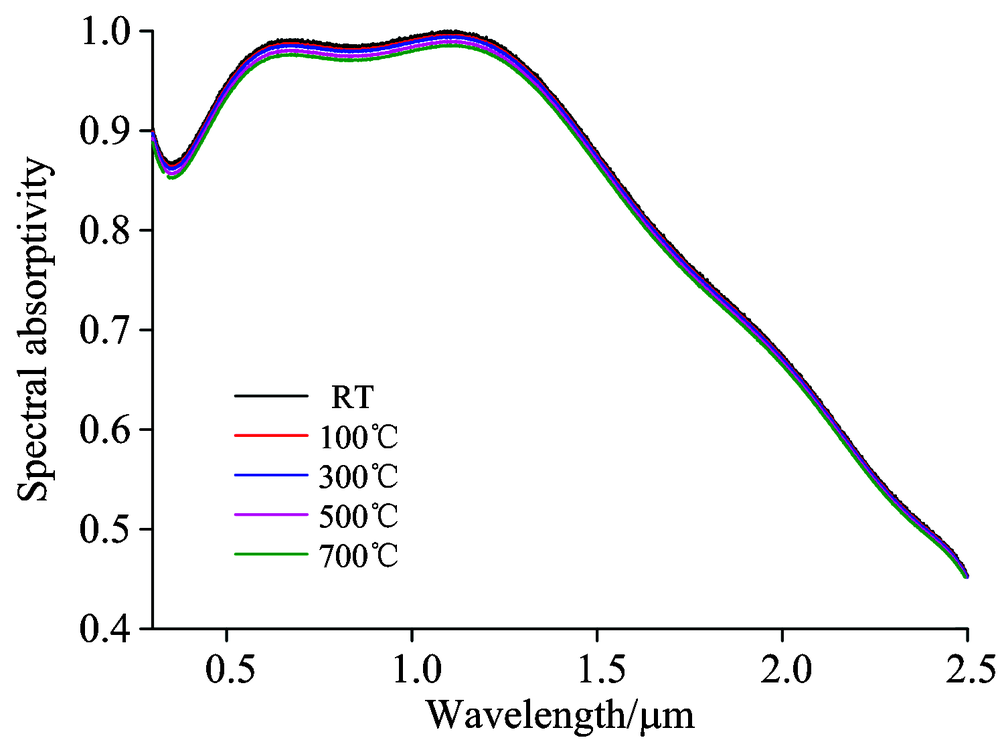

基于太阳光谱吸收率测量装置, 对Mo-SiO₂涂层样品(ϕ 30, 1 mm)不同温度的光谱吸收率进行了测量, 其中室温, 100, 300, 500和700 ℃测量结果如图8所示。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 Mo-SiO2涂层样品光谱吸收率测量值Fig.8 Measured spectral absorptivity of Mo-SiO2coating sample at different temperature

测量结果表明, 吸收率曲线的变化趋势与选择性吸收涂层的光谱选择吸收特性基本一致。 在波长0.7~1.1 μ m范围内, 吸收率高达0.95以上。 当波长大于1.1 μ m, 光谱吸收率表现出明显的下降趋势, 2.5 μ m的吸收率下降至0.45左右。 此外, 随着温度的升高, 光谱吸收率出现不同程度的下降。 可见光光谱范围的吸收率下降程度高于红外光谱区域。

为验证测量结果的准确性, 室温下测量的光谱吸收率值与理论计算值进行了对比, 如图9所示。 图中红色曲线是光谱吸收率的理论计算值, 通过查阅光学手册, 将Mo和SiO₂的光学常数和涂层设计的结构参数值代入有效介质理论和传播矩阵公式获得。

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 Mo-SiO2涂层样品光谱吸收率测量值与计算值对比Fig.9 Comparison of measured and calculated spectral absorptivity of Mo-SiO2 coating sample

对比发现, 室温下涂层样品的光谱吸收率测量值与理论计算值具有较好的一致性, 验证了测量方法的可行性与准确性。 在0.3~0.5和1.2~1.8 μ m范围内出现较小的偏差, 但最大偏差也仅为2.9%。
