Li₂B₄O₇晶体属于四方晶系, Z=8, 空间群I41/cd, 晶胞参数a=b=9.555 nm, c=10.295 nm^{[11, 12]}。 图1(a)是Li₂B₄O₇的晶胞结构示意图, Li₂B₄O₇的晶体的基本结构单元为[B₄O₉]环状结构; [B₄O₉]基团通过其环外四个氧原子相互连接形成三维网状结构, Li⁺位于网状结构间隙中。 图1(b)是[B₄O₉]结构单元示意图, [B₄O₉]环状结构由两个[BO₄]四面体和两个[BO₃]三角形组成。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 (a) Li2B4O7晶体结构; (b) [B4O9]环示意图Fig.1 (a) Crystal structure of Li2B4O7; (b) Diagram of[B4O9] ring

采用CASTEP软件包^[13], 依据密度泛函理论, 利用平面赝势波方法对Li₂B₄O₇晶体振动模式进行了理论计算。 计算所设置主要参数如下: 广义梯度近似(GGA)^[14] 中WC^[15]函数, 模守恒赝势^[16], 830 eV平面波函数截断能, 采用计算精度为Fine的非自旋极化计算。 图2是Li₂B₄O₇晶体的常温实验拉曼光谱与CASTEP理论计算结果, 理论计算值与实验值在误差范围内相对吻合。

图2

Fig.2

	Figure Option ViewDownloadNew Window

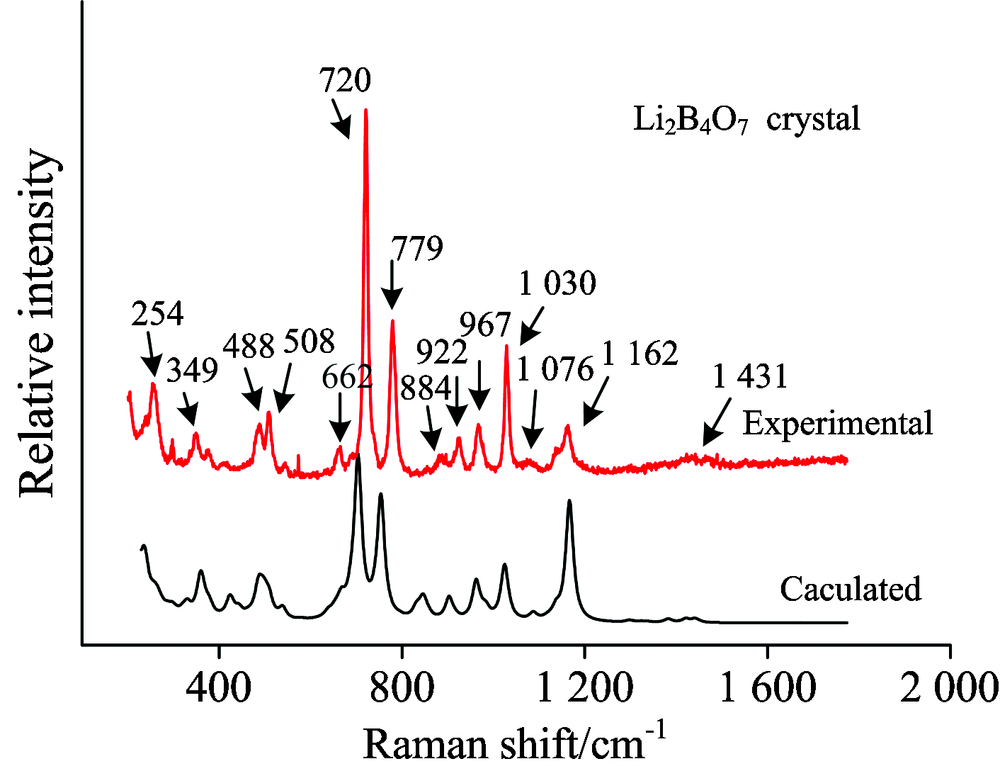

	图2 Li2B4O7常温拉曼实验光谱与CASTEP理论计算谱图Fig.2 Experimental spectrum at ambient temperature and calculated result of Li2B4O7

表1

Table 1

表1(Table 1)

表1 Li2B4O7晶体拉曼振动谱峰分析 Table 1 The analyze of Li2B4O7 crystal raman vibration ν (exp.)/cm-1 ν (cal.)/cm-1 Vibration mode 254 260 Crystal lattice vibration 349 360 The rocking vibration of [BO4] 488 473 The rocking vibration of [BO4] 508 494 The bending vibration of [BO4] 662 662 The symmetric stretching vibration of [BO3] 720 704 The symmetric breathing vibration of the (B3O6)3- rings 779 755 The symmetric breathing vibration of the (B3O6)3- rings 884 840 The anti-symmetric stretching vibration of [BO4] 922 904 The anti-symmetric stretching vibration of [BO4] 967 964 The anti-symmetric stretching vibration of [BO4] 1 030 1 026 The symmetric stretching vibration of [BO3] 1 076 1 089 The bending vibration of [BO4] 1 162 1 168 The anti-symmetric stretching vibration of [BO4] 1 431 1 441 The symmetric stretching vibration of B-O bond in the [BO3] out of (B3O6)3- ring

表1 Li2B4O7晶体拉曼振动谱峰分析 Table 1 The analyze of Li2B4O7 crystal raman vibration

图3为Li₂B₄O₇的升温拉曼光谱, 实验测谱频率范围为200~1 800 cm^-1, 从图中可以看出: 升温过程中晶体的拉曼光谱发生展宽和红移现象, 且强度降低。

图3

Fig.3

	Figure Option ViewDownloadNew Window

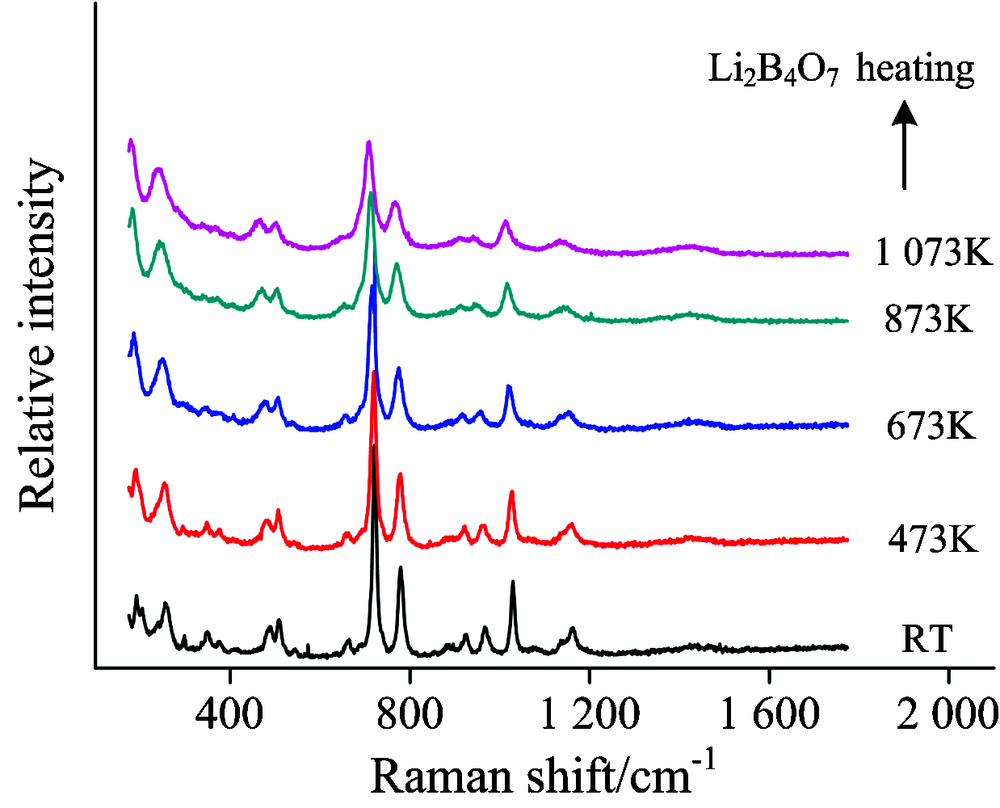

	图3 Li2B4O7晶体变温拉曼光谱(室温~1 073 K)Fig.3 he Raman spectra of Li2B4O7 crystal at different temperature (Ambient temperature to 1 073 K)

图4为Li₂B₄O₇晶体及熔化后的拉曼光谱, 高温熔化使得样品拉曼谱图产生了明显的变化。 温度升高至1 273 K时, 表征晶格振动的低波数谱峰以及谱图中尖锐的峰已经消失。 中频区表征[BO₄]振动的922, 967和1 162 cm^-1的三个峰消失, 488和508 cm^-1的两个表征[BO₄]振动的谱峰合并成510 cm^-1的一个比较弱的包络线, 表征(B₃O₆)^3-六元环呼吸振动的720和779 cm^-1的两个峰合并成760 cm^-1的宽峰, 表明熔体中仍然存在(B₃O₆)^3-六元环; 表征[BO₃]中氧原子的伸缩振动的1 431 cm^-1的谱峰蓝移到了1 480 cm^-1。 熔体谱图中只存在510, 760和1 480 cm^-1三个包络线。 以上现象表明晶体结构被打破, 晶体已经熔化。 继续升温至1 373 K, 760和1 480 cm^-1两个峰的强度增大。 760 cm^-1的谱峰为(B₃O₆)^3-六元环呼吸振动, 而1 480 cm^-1谱峰表征[BO₃]中氧原子的伸缩振动。 以上现象表明: Li₂B₄O₇熔化时, 晶体结构瓦解, [BO₄]四面体结构减少直甚至消失, [B₄O₉]环状结构转变成(B₃O₆)^3-六元环和[BO₃]结构, 转变过程如图5所示。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 Li2B4O7熔化前后拉曼谱图Fig.4 Raman spectra of Li2B4O7 before melting and after being melted

图5

Fig.5

	Figure Option ViewDownloadNew Window

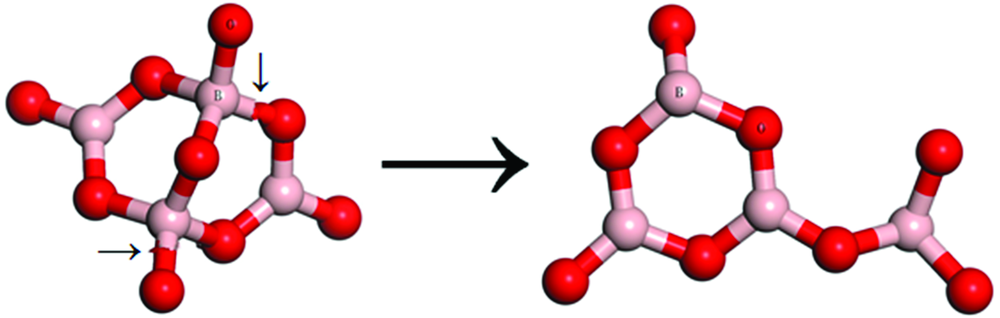

	图5 Li2B4O7晶体熔化微结构转变过程Fig.5 Structural transition of Li2B4O7 crystal to melt

以上现象表明: Li₂B₄O₇熔体组成基础为(B₃O₆-BO₃), 进而这种单元通过结合能形成更大的组织。 为进一步验证这一结论, 搭建了x(Li₂B₄O₇)(x=2, 3, …, 9)的环状团簇结构。 采用6-31G(d)基组和闭壳层Hartree-Fock(RHF)方法对团簇结构进行量子化学计算。 计算所用的团簇如图6所示。

图6

Fig.6

	Figure Option ViewDownloadNew Window

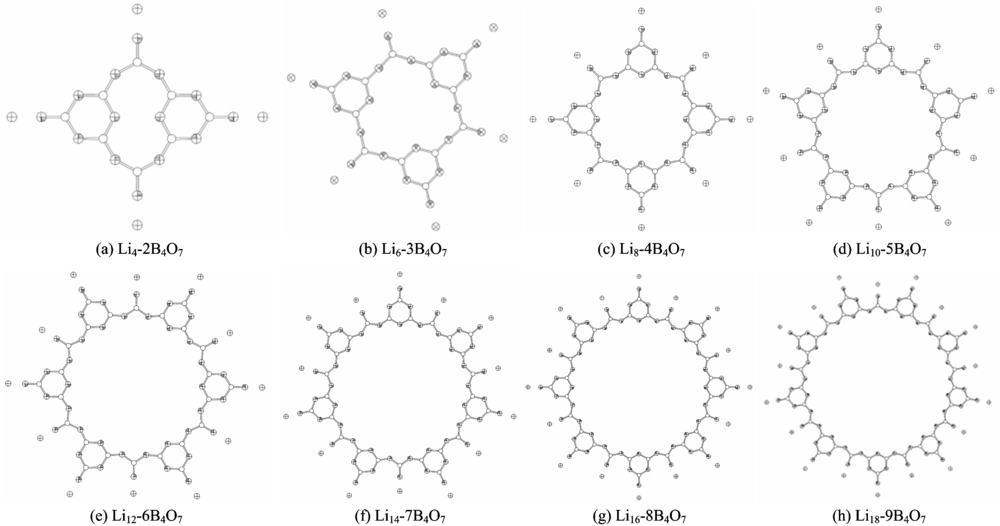

	图6 计算所用团簇Fig.6 The clusters designed for calculation

计算结果经过强度^[18]和频率的校正^[19]后与实验数据对比如图7所示。 团簇模拟计算结果与Li₂B₄O₇熔体谱图比较相关。 熔体谱相对计算模拟谱图展宽表明了(B₃O₆)^3-六元环和[BO₃]高温结构的无序性。 谱峰主要存在低中高三个频率: 低频区(510 cm^-1)团簇间桥氧的弯曲振动, 中频区(760 cm^-1)(B₃O₆)^3-六元环的对称呼吸振动, 高频区(1 480 cm^-1)[BO₃]中B-O_nb键的对称伸缩振动。 随着环数目的增加, 团簇间桥氧的键角逐渐减小, 低频区谱峰发生红移, 中频区和高频区峰位没有发生明显变化, 只是强度均稍有降低。 从图7(b)中可以看出: 三元环计算谱图与实验谱图比较接近, 其∠B-O_b-B为180° 。 由此可以得出结论: Li₂B₄O₇熔体中阴离子基本结构基团由(B₃O₆)^3-六元环和[BO₃]三角形耦合而成, 三元环状结构可能再组合成更大的团簇结构。 熔体中阴离子基团结构主要以图6(b)中所示的三元环状结构为主, 其连接键角以180° 比较合适。

图7

Fig.7

	Figure Option ViewDownloadNew Window

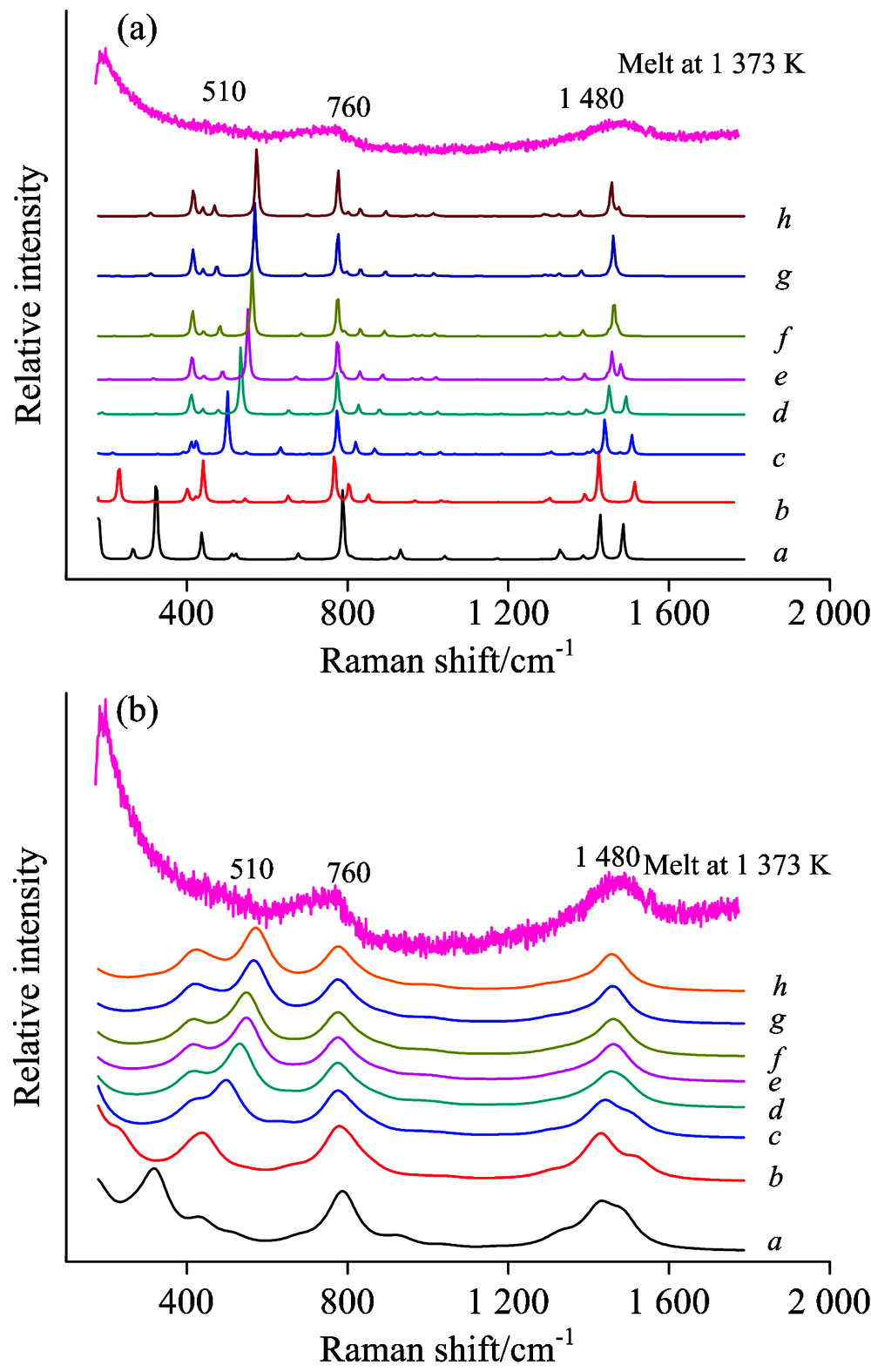

	图7 实验拉曼光谱与高斯计算结果 (a): 高斯计算半高宽为4 cm-1; (b): 高斯计算半高宽为50 cm-1Fig.7 Experimental and calculated Raman spectra (a): Raman spectra broadened by Gaussian line shape function with FWHM of 4 cm-1; (b): Raman spectra broadened by Gaussian line shape function with FWHM of 50 cm-1
