引用本文
杨东旭, 韦晶, 钟永德. 利用MODIS卫星资料反演北京地区气溶胶光学厚度[J]. 光谱学与光谱分析, 2018,38(11): 3464-3469.
YANG Dong-xu, WEI Jing, ZHONG Yong-de. Aerosol Optical Depth Retrieval over Beijing Using MODIS Satellite Images[J]. Spectroscopy and Spectral Analysis, 2018,38(11): 3464-3469.
Doi:10.3964/j.issn.1000-0593(2018)11-3464-06
Permissions
Copyright©2018, 《光谱学与光谱分析》期刊社
《光谱学与光谱分析》期刊社 所有
利用MODIS卫星资料反演北京地区气溶胶光学厚度
杨东旭1,2, 韦晶3,4,*, 钟永德1,*
1. 中南林业科技大学旅游学院, 湖南 长沙 410004
2. 浙江旅游职业学院, 浙江 杭州 311231
3. 北京师范大学全球变化与地球系统科学研究院, 北京 100875
4. 清华大学地球系统科学系, 北京 100084
*通讯联系人 e-mail: weijing_rs@163.com

作者简介: 杨东旭, 1982年生, 中南林业科技大学旅游学院博士研究生 e-mail: 656741676@qq.com

收稿日期: 2017-03-31
基金: 国家自然科学基金项目(41661034)和浙江省国际科技合作公益性项目(2016C34003)资助
摘要

大气气溶胶是影响城市环境空气质量的重要因素, 同时对人类健康具有重要影响。 传统的气溶胶遥感反演方法多适用于海洋及植被等地表反射率较低的区域, 对于城市等高亮地表区域, 地表反射率较高且难以确定, 气溶胶反演面临巨大挑战。 针对该问题, 提出一种新的地表反射率的确定方法, 将下垫面划分为暗地表和亮地表两种类型, 分别使用可见光与短波红外的线性关系和利用长时间序列MODIS表现反射率数据使用最小值合成技术构建先验数据集的方法, 确定其地表反射率, 然后基于辐射传输方程理论利用查找表方法, 进行气溶胶光学厚度反演。 选择下垫面复杂、 空气污染问题严重的北京市作为研究区, 应用MODIS数据进行气溶胶反演实验, 最后使用北京站、 香河站、 北京CAMS站和北京RADI站4个AERONET气溶胶地基观测数据和MODIS气溶胶产品对反演结果进行对比验证。 结果表明该算法气溶胶反演结果与地基观测数据具有较高的一致性( R2=0.902), 能以较高精度实现城市等高反射率地区的气溶胶反演, 反演精度与空间连续性上较MOD04有显著提高。

关键词: 气溶胶光学厚度; 高亮地表; 城市地区; MODIS; AERONET
中图分类号:P405 文献标志码:A
Aerosol Optical Depth Retrieval over Beijing Using MODIS Satellite Images
YANG Dong-xu1,2, WEI Jing3,4,*, ZHONG Yong-de1,*
1. Tourism College, Central South University of Forestry and Technology, Changsha 410004, China
2. Tourism College of Zhejiang, Hangzhou 311231, China
3. College of Global Change and Earth System Science, Beijing Normal University, Beijing 100875, China
4. Department of Earth System Science, Tsinghua University, Beijing 100084, China
Abstract

Atmospheric aerosol is one of the most important factors that affect air quality of urban environment, meanwhile, it has important effects on human health. Traditional aerosol optical depth (AOD) retrieval algorithms are always suitable for dark areas with low surface reflectance including ocean and densely vegetated areas, however, for bright urban areas, surface reflectance is high and difficult to be determined, leading to great challenges. Aiming at this problem, a new improved approach of surface reflectance estimation is proposed and the underlying surfaces are divided into dark and bright areas. Surface reflectance is determined using the simulated relationships between the surface reflectance between visible and short-wave infrared channels and a priori surface reflectance dataset constructed with long time series of MODIS apparent reflectance images using the minimum value synthesis technology. Then aerosol retrieval is performed based on the radiative transfer theory with pre-calculated Look-up Tables. Beijing, which features complex surfaces and serious air pollution, is selected as the study area and the proposed algorithm is applied to the MODIS data for aerosol retrieval experiments. Four AErosol RObotic NETwork (AERONET) AOD ground-measured stations, Beijing, Xianghe, Beijing_CAMS and Beijing_RADI, and operational MODIS aerosol product (MOD04) are selected for validation and comparison purposes. Results showed that AOD retrievals are highly consistent with AERONET AOD ground measurements ( R2=0.902) and showed overall higher accuracy with more detailed spatial distribution compared to MOD04 AOD products over bright urban areas.

Keyword: Aerosol optical depth; Bright areas; Urban; MODIS; AERONET
引 言

大气气溶胶是指悬浮在大气中尺度范围约为10-3~102 μ m的固态、 液态微粒与气态载体共同组成的多相体系。 气溶胶对太阳辐射的吸收和散射, 直接影响大气辐射平衡, 不仅对局部地区生态环境、 全球气候变化产生重要的影响, 而且能够直接危害人体健康[1, 2]。 随着遥感卫星技术的不断发展, 大面积、 大范围尺度的气溶胶动态实时监测得以逐步实现, 卫星遥感大气气溶胶的反演研究不断开展, 气溶胶的精确反演不但能够为当地环保部门生态环境保护和空气污染防治提供前期的数据依据, 而且对于维持生态系统平衡、 区域可持续发展和全球气候变化研究等方面具有重要的意义。

目前, 国内外研究学者在气溶胶光学厚度遥感反演方面已经做了大量研究, 并取得了较大进展。 当前应用最为普遍和成熟的算法为暗目标法(dark target, DT), 也称为浓密植被法[3, 4]。 该方法利用浓密植被在红光和蓝光波段反射率值较低, 容易确定的特点, 通过辐亮度值与气溶胶较强的相关性去除地表贡献, 实现气溶胶光学厚度反演。 浓密植被法的关键在于浓密植被像元地表反射率的确定, 地表反射率最初使用Kaufman在1997年提出中红外波段地表反射率与红光、 蓝光波段呈现较为稳定的经验关系进行确定, 后来经过不断改进, 目前该算法已被广泛应用到AVHRR(advanced very high resolution radiometer), OMI(ozone monitoring instrument), TOMS(total ozone mapping spectroradiometer), SeaWiFS (sea-viewing wide field of view sensor)和MODIS(MODerate resolution imaging spectroradiometer)等多源传感器气溶胶反演研究中, 具有较高的反演精度[5, 6, 7]。

对于浓密植被法无能为力的亮地表地区, Tanre在1988年提出了结构函数法, 该算法假定在一定范围内复杂地表的大气透过率均相同, 并在多种数据中取得了较好效果[8], 但缺点是该算法需要以清晰影像为基础, 对几何校正的精度要求较高, 算法不够稳定, 难于业务化运行。 针对高亮度、 稀疏植被地区气溶胶反演困难的问题, Hsu等[9, 10]发现蓝光波段的地表反射率整体较低, 如果能够确定地表反射率, 气溶胶仍然能够以较高精度反演, 在浓密植被法的基础上提出了一种深蓝算法(deep blue, DB), 利用SeaWiFS数据建立地表反射率库, 在撒哈拉沙漠实现了气溶胶的高精度反演; 除此之外, 又先后发展了其他气溶胶反演算法, 如MAIAC (multi-angle implementation of atmospheric correction algorithm)[11], SARA (simplified aerosol retrieval algorithm)[12]等, 该些算法实现了高空间分辨率的气溶胶光学厚度反演, 并取得了可观的精度。

研究表明, 与浓密植被地区相比, 气溶胶在陆地上大部分稀疏植被覆盖区域的辐射亮度信息中的标识性, 虽然有不同程度的降低, 但仍具有较高的标识性。 针对传统的气溶胶反演方法无能为力的稀疏植被及高亮地表区域, 本文提出一种基于先验地表反射率支持的气溶胶光学厚度遥感反演算法。 该方法综合不同气溶胶反演算法的优势, 在浓密植被等暗像元区, 采用浓密植被法确定地表反射率; 在亮地表地区, 利用MODIS长时间序列的表观反射率数据, 利用最小值合成方法构建得到月合成反射率数据库, 提供地表反射率数据, 进行气溶胶反演。 这里选择北京市为例, 应用MODIS数据, 进行气溶胶反演实验, 最后使用AERONET站点的气溶胶地基观测数据和当前的MODIS气溶胶产品对反演结果进行了精度验证和对比。

1 实验部分
1.1 数据源介绍

MODIS是搭载在Terra和Equa卫星上的一个重要传感器, 具有36个离散光谱通道, 能够实现从可见光波段到热红外波段全光谱范围覆盖(0.4~14.4 μ m), 刈幅宽为2 330 km。 基于上述优势和特点, MODIS被广泛应用到地表、 大气和海洋等多个方面, 并业务化地提供了地表反射率、 气溶胶、 冰雪云和土地覆盖等多种全球长时间序列标准产品。 MODIS 1B为MODIS二级产品中的对地观测数据, 该数据仅经过仪器标定, 未经过大气校正。 本文选择空间分辨率为1 km的MODIS L1B数据进行气溶胶反演实验。

1.2 卫星反演方法

陆地气溶胶反演的基本原理是利用植被在红光和蓝光波段较低的反射率, 波长较短且受大气散射的影响较强, 卫星接收到的辐射能量对气溶胶光学厚度敏感性较强这一特点, 实现气溶胶反演。 在假设地表朗伯体和大气均一的条件下, 卫星接收到的辐亮度值L可以表示为

L(τa, μs, μv, ϕ)=L0(τa, μs, μv, ϕ)+ρs1-ρsS(τa)μsF0T(τa, μs)T(τa, μv)(1)

式中, μ s和μ v分别为太阳天顶角和观测天顶角的余弦值, L0表示大气程辐射, ρ s表示地表反射率, S为大气下界的半球反照率, F0为大气顶层太阳光的辐射亮度密度, ϕ 为相对方位角, T(μ s)和T(μ v)分别表示大气下行透过率和大气上行透过率。 其中辐亮度值与表观反射率ρ * 之间存在如式(2)关系

ρ* =πLμsEs(2)

上述两式结合可得气溶胶反演公式

ρ* (τa, μs, μv, ϕ)=ρ0(τa, μs, μv, ϕ)+ρs1-ρsS(τa)T(τa, μs)T(τa, μv)(3)

可以看出, 卫星气溶胶遥感本质上利用卫星辐射信息进行地气解耦的过程, 进行气溶胶反演, 首先需要确定地表反射率。 针对传统的气溶胶反演方法在不同地表上地表反射率确定的问题, 本文提出一种新的地表反射率确定思路, 即将陆地表划分为暗地表和亮地表两种典型区域, 然后使用不同的方法确定地表反射率, 以此提高气溶胶反演精度。

暗地表区域主要包括浓密植被地区, 植被存在明显的季节变化规律, 在生长季, 地表反射率能够在较短时间发生明显的变化, 相反在非生长季或者冬季, 其地表反射率可以保持长时间不变。 研究发现, 在浓密植被地区, 蓝光和红光波段的地表反射率整体较低, 且与短波红外波段存在较为明显和稳定的线性关系, 同时, 短波红外受大气影响较低, 其表观反射率可近似为地表反射率, 因此, 可见光波段的地表反射率可以通过与短波红外表观反射率的拟合关系计算得到, 即暗目标法。 实验验证表明该方法在暗地表地区具有较高的稳定性, 气溶胶反演精度整体较高, 因此, 这里选择改进后的第二代暗目标法确定该地区的地表反射率[13], 其中暗地表区域由短波红外的归一化植被指数(NDVISWIR)和2.13 μ m的表观反射率进行确定[式(4)]。

NDVISWIR> 0.750< ρ2.13* < 0.15(4)NDVISWIR=(ρ1.56* -ρ2.13* )/(ρ1.56* +ρ2.13* )(5)ρ0.47=f(ρ0.66)=0.49ρ0.66+0.005(6)ρ0.66=g(ρ2.13* )=(0.21+0.002Θ)ρ2.13* -0.00025Θ+0.033(7)

其中ρ 0.47, ρ 0.66分别表示0.47和0.66 μ m的地表反射率, ρ1.56* , ρ2.13* 分别表示1.56和2.13 μ m的表观反射率, Θ 为散射角。

亮地表区域主要包括沙漠、 干旱或半干旱地区、 稀疏植被地区及城市等地区, 该些地区的地表反射率较高, 与短波红外波段不存在稳定的关系, 难以准确估计, 但是该些地区的地表反射率受时间变化的影响较小, 基本保持不变, 且地表双向反射特性明显弱于植被地区。 通过使用6S模型模拟MODIS蓝光波段的表观反射率在不同地表反射率下, 随气溶胶光学厚度变化的关系发现, 即使地表反射率达到0.1以上, 两者仍存在较为明显的变化关系, 因此, 只要能够较为准确的确定其地表反射率, 就能实现在该地区的气溶胶光学厚度反演。 在本文, 基于在一个月时间内, 大多数高亮地表地物的地表反射率变化很小或保持不变[14, 15], 利用长时间序列的MODIS L1B表观反射率数据, 使用最小值合成技术, 构建得到每月一幅清晰、 受大气影响最小的表观反射率数据集, 并近似看作地表反射率, 支持高亮地表气溶胶光学厚度反演。 在构建数据库过程中, 为了减小云阴影、 山体阴影以及云污染的影响, 同时移除影像中的负值和无效值, 使用倒数第二小值合成的方法对一个月内所有MODIS L1B表观反射率数据进行月合成, 得到该月份的地表反射率数据集。

对于气溶胶类型, 选择能够较为准确描述北京地区气溶胶微粒状况的大陆型气溶胶[16], 提供并确定所需的散射相函数、 单次散射反照率和不对称因子等关键参数, 观测几何条件由MODIS L1B数据提供, 而后利用MODIS光谱响应函数应用6S模型分别构建蓝光波段和红光波段的查找表, 利用上述方法确定暗地表和亮地表区域的地表反射率, 应用于MODIS L1B表观反射率数据, 进行气溶胶反演。

1.3 精度验证方法

本文选择Aerosol Robotic Network (AERONET)站点的气溶胶地基观测数据对本文气溶胶反演结果进行精度验证。 卫星反演得到的是550 nm处的气溶胶光学厚度, 然而AERONET数据没有提供该波长处的AOD观测值, 因此, 为了实现两者匹配, 使用Å ngströ m算法[式(8)]将440, 500或675 nm的AOD地基观测数据, 插值到550 nm处 [17]

AOD550=AODλ(550/λ)-α(8)

式中, α 为440~675nm处的Å ngströ m指数, λ 为波长。

2 结果与讨论

根据上述气溶胶光学厚度反演算法流程, 以北京市为例, 分别选择2014年6月— 9月MODIS 1B数据, 首先利用最小值合成技术构建得到蓝光和红光两个波段6月— 9月4幅月合成的表观发射率数据, 提供高亮地表的真实反射率数据, 而后除去云、 雪等大气影响的数据, 然后进行气溶胶光学厚度反演实验。 选择北京站、 香河站、 北京CAMS站和北京RADI站4个AERONET站点进行气溶胶精度验证。 为降低或减小大气不稳定、 图像中云像元干扰等状况, 选择与地基站点坐标相同的反演结果对应3× 3领域内气溶胶反演结果的平均值作为气溶胶反演值; 同时, 以卫星过境时间为基准, 选取卫星过境前后30 min内所有AERONET站点气溶胶观测值的平均值作为真实AOD值, 对气溶胶反演结果进行精度验证。 图1为不同AERONET站点气溶胶反演值与实际观测值的时间序列对比曲线图, 表1为精度验证统计结果。

表1 北京地区气溶胶反演结果验证 Table 1 Validation of AOD retrievals in Beijing

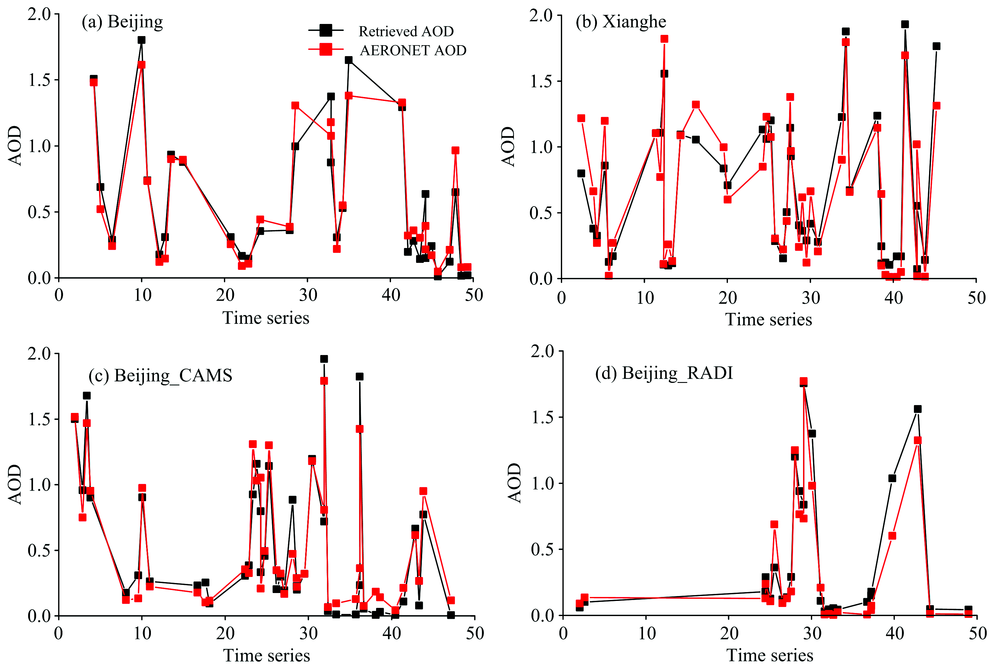

图1 北京地区气溶胶反演结果与AERONET地基观测值的时间序列图Fig.1 Time series of retrieved AOD with AERONET ground-measurements in Beijing

由图1可以看出, 气溶胶光学厚度的反演范围为0~2, 能够满足不同气溶胶浓度下, 反演结果验证的基本要求。 验证结果表明本文的气溶胶反演结果与AERONET地基观测数据具有整体较高的一致性, 两者时间变化趋势较为一致。 整体来看, 气溶胶反演结果整体略高于地面观测值, 原因是在高亮地表上, 特别是城市中心区, 由于其地表反射率整体较高, 地表反射率估计的不准确性能够带来一定的误差。 在气溶胶浓度值较低时(AOD< 0.5), 气溶胶反演结果与实测值整体较为接近, 绝对误差相对较小; 相反, 在气溶胶浓度值较大时(AOD> 1.0), 本文算法反演得到的气溶胶结果与地基观测数据仍然具有较高的吻合度, 说明在空气污染较为严重的情况下, 该方法仍然能够以较高精度实现城市地区的气溶胶光学厚度反演。 同时我们可以看出, 在夏季, AOD值高于1.0的天数较多, 整体超过了三分之一, 说明北京地区面临较为严重的空气污染问题, 因此, 该算法对于城市空气质量监测具有重要的意义。

统计结果得到, 在北京、 香河、 北京RADI站和北京CAMS站四个站点共获得有效观测点对分别为34, 42, 28和41对, 点数少的原因主要是云污染的影响及缺少地基观测数据。 线性回归分析表明, 在不同站点, 气溶胶反演结果与地基观测数据存在较高的一致性, 相关系数分别为0.903, 0.865, 0.930和0.940, 绝对误差整体较小, 分别为0.119, 0.162, 0.099和0.104, 相对误差整体低于50%, 分别有73.53%, 70.83%, 75.00%和70.73%的气溶胶观测点对满足MODIS DB气溶胶产品(10 km)在陆地上的误差[± (0.05+20%)]精度要求。 整体看来, 本文气溶胶反演算法具有整体较高的反演精度, 两者具有较高的一致性(R2=0.902), 绝对相对误差为0.121, 相对误差为37.53%, 有72.52%的反演结果满足MODIS误差精度要求。 可以说明本文提出的算法稳定性较高, 能够以较高精度实现城市等高亮地表的气溶胶光学厚度, 特别是在空气污染严重的情况下。

为了进一步验证本文算法的精度, 选择时相一致的北京地区MOD04气溶胶产品与本文气溶胶反演结果进行精度对比与分析。 分别选择3副MODIS数据进行气溶胶空间分布状况对比, 影像获取时间分别为2014年6月23日、 2014年8月15日和2014年9月5日, 三幅影像气溶胶空间分布具有一定的差异。 图2为本文气溶胶反演结果与MOD04气溶胶产品空间分布对比图, 第一排为MODIS原始真彩色合成图(波段: 3-4-1), 第二排为MOD04气溶胶产品, 第三排为本文气溶胶反演结果。 由图中可以看出, 两种气溶胶反演结果在空间分布上具有较好的一致性, 北京地区气溶胶空间分布规律明显, 在北京地区东北部植被覆盖度较高的地区, 气溶胶光学厚度整体较低; 相反在北京市中部及东南部等城市地区, 气溶胶浓度值整体较高。 然而, 可以明显看到MOD04气溶胶产品由于较低的空间分辨率(10 km), 气溶胶空间分布较为粗糙, 尤其在植被和城市地区的过渡地带; 同时, 由于暗目标法在城市中心等高亮地区的限制性, 导致较为严重的缺失值现象, 空间连续性整体较差。 相反, 本文气溶胶反演算法有效解决了传统气溶胶反演方法在城市地区反演困难的问题, 同时, 与MOD04气溶胶产品相比, 本文气溶胶反演结果的空间分辨率(1 km)较高, 空间连续性较好, 能够更细致、 准确描述城市地区气溶胶空间变化情况。 然而, 由于本文没有进行云检测和滤除, 导致在部分地区呈现异常的极值现象。 为了定量化比较两种产品的精度, 分别获取对应时间的AERONET站点的本文气溶胶反演结果和MOD04气溶胶产品, 共获得56对有效点对, 验证结果表明(图3), 与MOD04气溶胶产品相比(R2=0.856, RMSE=0.142), 本文气溶胶反演结果与AERONET地基观测数据具有更高的相关性(R2=0.916), 均方根误差更小(RMSE=0.111), 说明在北京地区, 本文气溶胶反演算法精度整体优于MOD04气溶胶产品。

图2 北京地区气溶胶反演结果和MOD04气溶胶产品空间分布图Fig.2 Spatial distributions of retrieved AOD and MOD04 AOD products over Beijing

图3 本气溶胶反演结果(1 km)与MOD04气溶胶产品(10 km)和AERONET AOD观测值间的精度对比Fig.3 Comparisons of common retrievals between our AOD (1 km) with MOD04 AOD (10 km) products against AERONET AOD measurements over Beijing

3 结 论

目前, 针对不同卫星已经发展了多种气溶胶遥感反演方法, 这些方法仅能够对浓密植被覆盖、 海洋等低地表反射率地区具有较高的反演精度, 然而对于城市、 沙漠等稀疏植被覆盖的高亮地表区域, 气溶胶反演面临巨大挑战, 成为当前气溶胶遥感反演的热点。 针对该问题, 提出一种新的适用于高亮地表区域的气溶胶反演方法, 该方法利用MODIS表现反射率数据构建先验地表反射率数据库, 应用6S辐射传输模型, 构建不同几何观测条件、 大气模式、 气溶胶模式等条件下的查找表, 选择北京市为研究区, 使用MODIS 1B数据进行气溶胶反演实验。 最后使用AERONET地基观测数据和MODIS气溶胶产品对反演结果进行对比和精度验证。 结果表明, 气溶胶反演结果与AERONET地基观测具有较好一致性(R2=0.902), 能以较高精度实现暗地表和亮地表地区的气溶胶反演精度, 同时, 在空间连续性和细致性明显优于MODIS气溶胶产品。
