微透镜阵列积分视场成像光谱仪是20世纪末出现的新型三维成像光谱仪器, 可以实现面源目标三维数据立方体(x, y; λ )的同时采样, 获取天体的完整信息。 其大幅节省了望远镜宝贵的观测时间, 提高观测所得数据的稳定性与一致性, 是实现三维成像光谱技术的最有效手段, 并且是当今天文观测手段关注的焦点之一^{[1, 2, 3]}。 微透镜阵列积分视场成像光谱仪是将微透镜阵列作为积分视场单元。 微透镜阵列位于望远系统的焦面处, 光经过微透镜阵列后会在其后形成微孔径, 该微孔径作为后端的光谱仪系统的入射孔径, 将成像在望远镜焦面处的面源分割成若干单元像, 这些单元像被光谱仪色散为相应的光谱。 该技术的缺点是会出现光谱重叠, 为了避免该问题, 需将微透镜阵列相对于色散方向旋转一定的角度^[3]。 这种技术仅适用于低分辨率宽波段或高分辨率、 窄波段的观测, 例如星系个别吸收线的研究或从单条吸收线或发射线研究星系动力学^{[4, 5, 6, 7, 8]}。

国内对于微透镜阵列型积分视场光谱仪的研究几乎为零, 而国际上, Keck望远镜的OSIRIS光谱仪、 Gemini-South Telescope的GPI光谱仪、 Subaru望远镜的CHARIS光谱仪, 以及正在研究的Thirty Meter Telescope的IRIS光谱仪都属于微透镜阵列积分视场成像光谱仪^{[8, 9, 10, 11]}。 四种光谱仪的工作波段均为短波红外。

为了实现微透镜阵列积分视场成像光谱仪在其他领域的应用, 本文在微孔径的几何光学理论基础上, 提出了一种基于微透镜的可见光到近红外波段的积分视场成像光谱仪。 利用微透镜阵列代替狭缝, 实现单次扫描即可获得完整面源信息, 节省大量的观测时间, 实现信息的稳定性与同时性。

微孔径作为成像光谱仪的入射狭缝, 决定着光谱仪系统的性能。 为了得到性能良好, 信息无串扰, 具有等相位波前的微孔径, 要求前置成像系统不同视场角的主光线均垂直于微透镜阵列的表面, 因此要求前置成像系统为像方远心光路结构。

当前置成像系统某一视场的主光线不垂直于微透镜阵列的表面时, 即成像在第n个透镜阵列的某一视场主光线在微透镜阵列上的入射角为α , 当α 大于每个阵列透镜所对应的视场角ω 的二分之一时, 使得原本应成像在第n个阵列透镜上的像点成像在其相邻的第n-1个阵列透镜上, 从而导致相邻透镜所获得的图像信息的串扰, 给最终所获得的图像信息的数据处理带来困难, 如图4所示。 因此各个视场的主光线在微透镜阵列的入射角α 要满足以下要求, 如式(5)和式(6)所示

α≤ωn2(5)

目标物体的像经前置成像系统之后成像在微透镜阵列上。 为了保证每个阵列透镜都能够获得清晰地目标物体的像, 需对前置成像系统的视场角提出限制。 取微透镜阵列的对角线长度h为基准, 前置成像系统的视场角2ω 为

2ω=2arctanh2f'(6)

微透镜阵列积分视场成像光谱仪系统需对二级光谱进行矫正。 若采用折射系统, 需要复杂的光学结构进行校正。 而反射系统则没有像差的产生, 更有利于轻量化。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 主光线偏离示意图Fig.4 Deviation of the main light schematic diagram

影响光谱分辨率的色差、 球差、 像散、 场曲、 畸变等色差都需要严格校正。 两反系统矫正像差的自由度有限。 共轴三反系统有中心遮拦, 影响进入系统的能量, 降低光学系统的分辨能力。 离轴三反系统根据离轴方式的不同, 有光阑离轴和视场离轴两种类型。 光阑离轴三反系统的孔径光阑放置在主镜上, 光学系统不具有对称性, 因此不能获得较大的视场角。 而视场离轴三反系统的孔径光阑放置在主镜上, 光学系统较对称, 可设计较大的视场角, 成像质量好。

综合以上分析, 前置成像系统采用像方远心结构的离轴三反系统。 各个视场的主光线在像面的入射角要求小于每个阵列透镜所对应的视场角的二分之一。

以微透镜阵列的对角线的长度作为视场角基准, 所设计的前置成像系统的结构参数如表1。 波长范围为400~900 nm, 半视场角ω 为2° , 焦距f'=600 mm, 入瞳直径为120 mm, 各视场主光线入射角小于0.011° 。 前置成像系统的入瞳位于第一片镜子前面, 形成像方远心光路。 主镜、 次镜与三镜均采用二次非球面用以消除系统的高级像差, 减少系统的镜子数量。 在三镜后加一反射镜, 将光路折叠形成较小系统尺寸。 前置系统的结构如图5所示, 系统的调制传递函数曲线如图6所示。 由图6可知, 系统在奈奎斯特空间频率60 lp· mm^-1处, 调制传递函数大于0.75, 成像质量接近衍射极限。 系统的点列图如图7所示, 各视场的艾里斑为最外位置的圆环。 系统各视场的光斑均小于艾里斑, 达到衍射极限。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 前置成像系统光学结构图Fig.5 Optical path of the front imaging system

图6

Fig.6

	Figure Option ViewDownloadNew Window

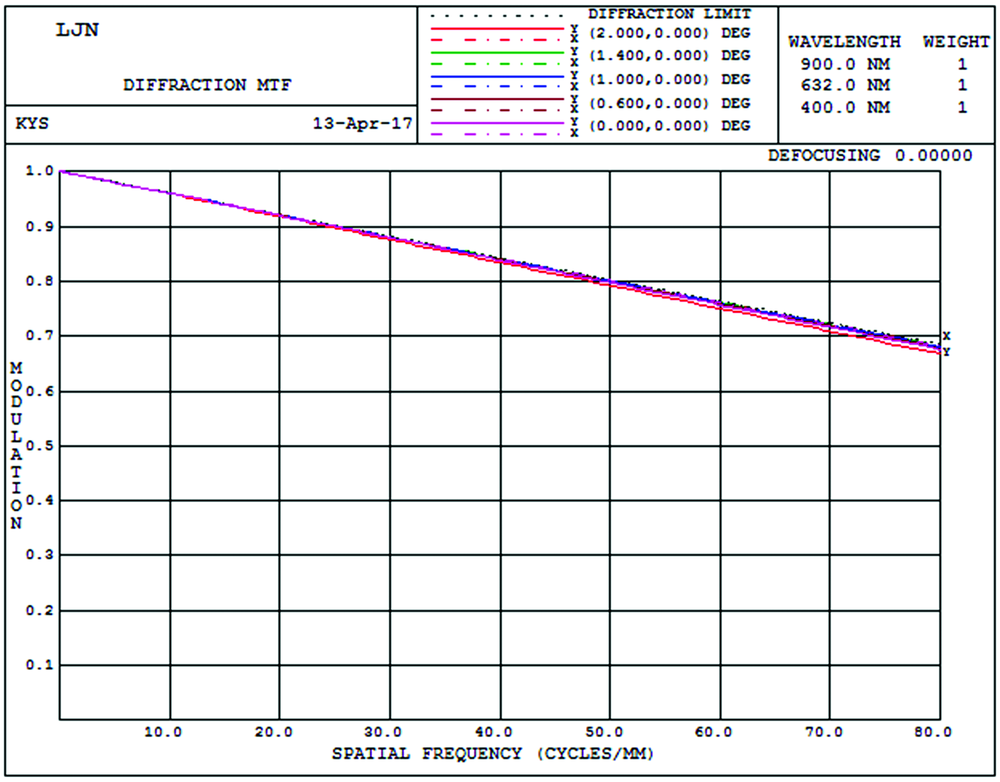

	图6 前置成像系统调制传递函数曲线Fig.6 MTF curves of the front imaging system

图7

Fig.7

	Figure Option ViewDownloadNew Window

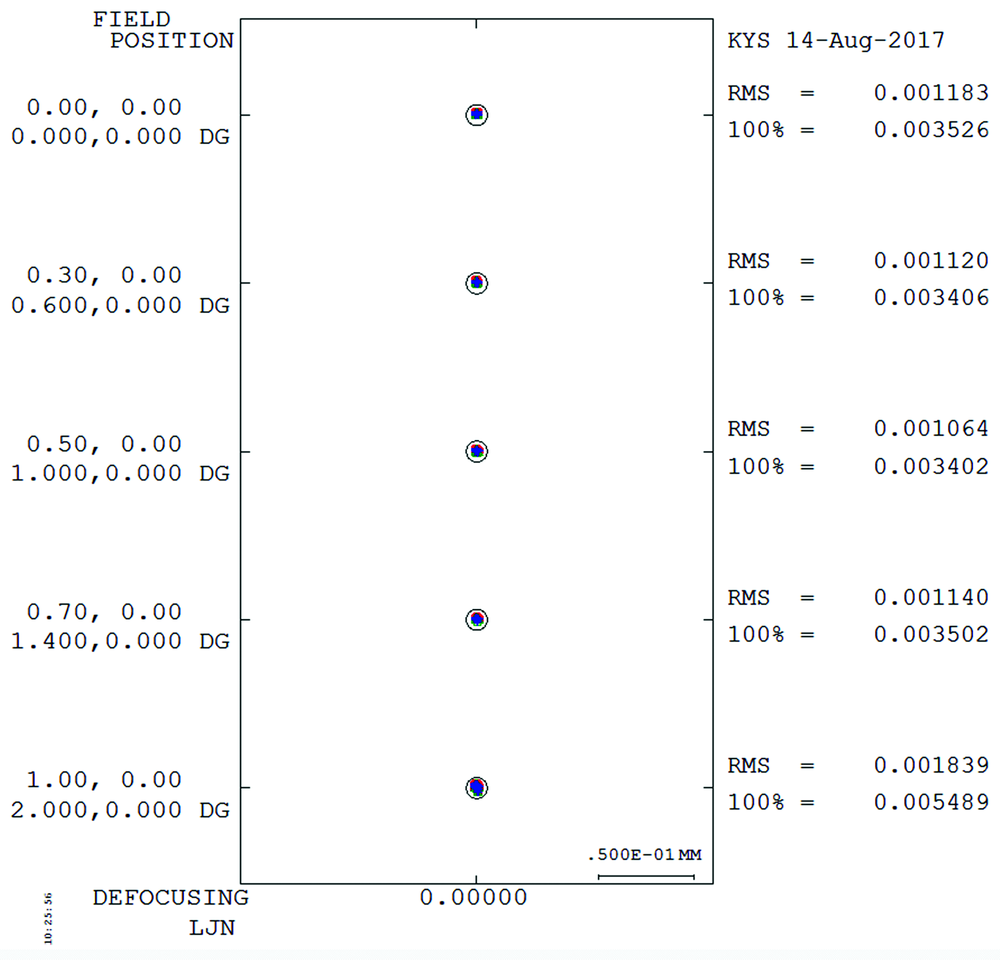

	图7 焦面上点列图Fig.7 Spot diagram of the front imaging system

表1

Table 1

表1(Table 1)

表1 前置成像系统结构参量 Table 1 Structural parameters of the front imaging system Surface Radius Thickness -e2 6th order Object surface Infinity 310 Primary surface -1160.387 -300 -7.05 Second mirror -393.383 300 -0.92 Third mirror -585.766 -270 -1.61 Image Infinity

表1 前置成像系统结构参量 Table 1 Structural parameters of the front imaging system

提出了一种基于微透镜阵列的积分视场成像光谱仪结构。 对微透镜阵列积分视场成像光谱仪的工作原理和微孔径的产生进行分析, 得出微孔径的尺寸的具体表达式。 并根据微孔径的产生方式, 分析了前置成像系统的各视场的主光线与像面的入射角, 得到该入射角的范围以及前置成像系统的视场角范围。 根据系统的工作原理对前置成像系统进行了分析与设计。 设计的前置成像系统成像质量良好, 各视场的MTF均达到衍射极限, 各视场的主光线与像面的入射角均小于0.011° , 满足系统要求。
